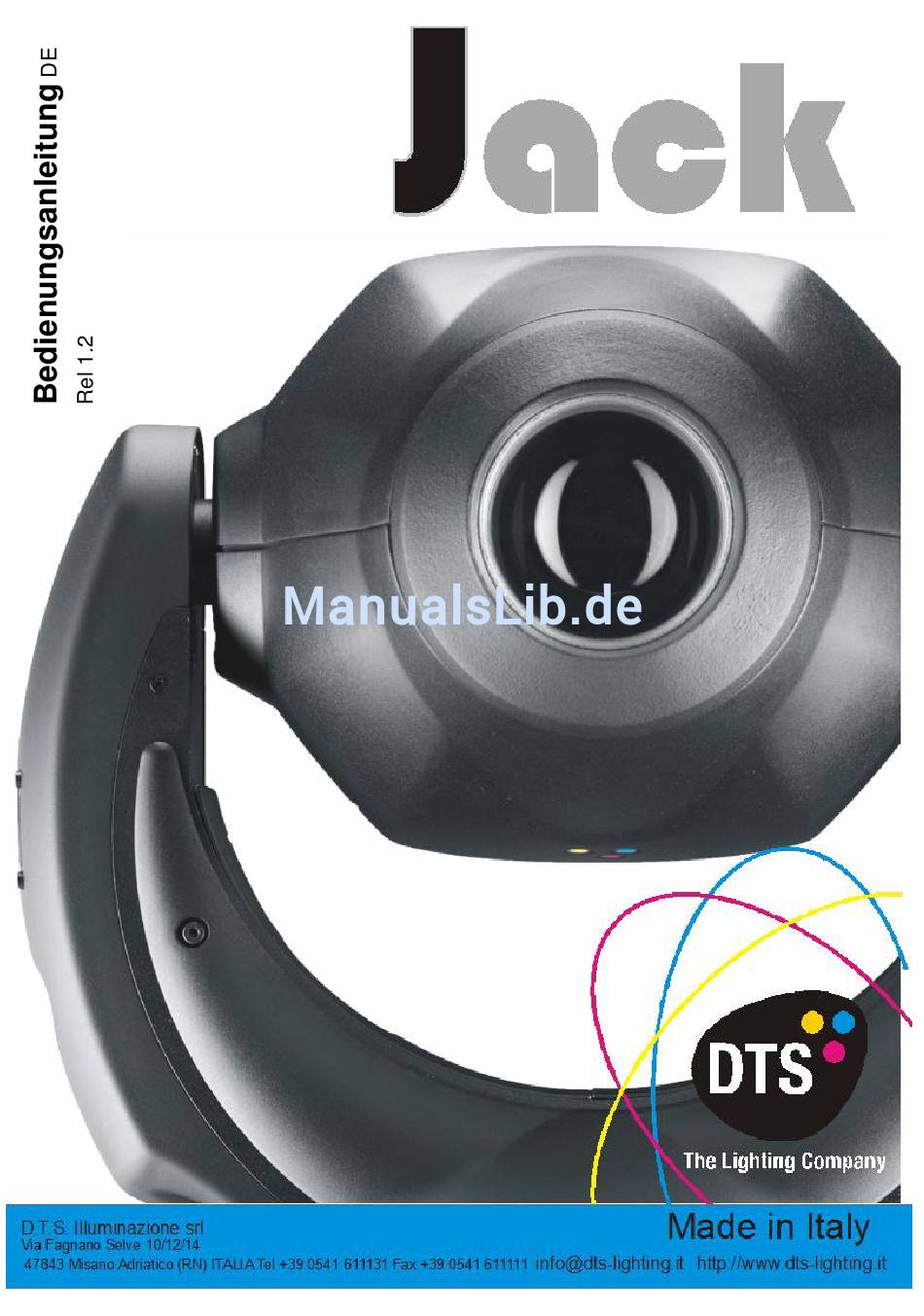

Jack DTS Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Jack DTS

  • Seite 2 JACK Die Informationen in dieser Publikation wurden sehr sorgfältig zusammengestellt und überprüft. Trotzdem wird keine Verantwortung für eventuell noch enthaltene Fehler übernommen. Diese Anleitung ist urheberrechtlich geschützt und darf ohne schriftliche Einwilligung von D.T.S. weder elektronisch noch auf andere Weise - nicht komplett und auch nicht in Teilen - kopiert oder vervielfältigt werden.

  • Seite 3: Inhaltsverzeichnis

    JACK Inhalt Symbole .............................. 4 Allgemeine Hinweise ......................... 4 Garantie .............................. 4 Technische Eigenschaften und Ausstattung .................. 5 Maße und Gewichte ........................... 7 Zubehör .............................. 7 Wichtige Sicherheitsinformationen ....................8 Brandschutz ............................8 Elektrische Sicherheit .......................... 8 Schutz vor UV-Strahlung ........................8 Generelle Sicherheitsvorkehrungen ....................

  • Seite 4: Symbole

    JACK Symbole In dieser Anleitung verwendete grafische Symbole und ihre Bedeutungen: = Gefahr eines elektrischen Schlages = heiße Geräteoberfläche = allgemeiner Gefahrenhinweis = Gerät nicht auf brennbaren Oberflächen betreiben! = die von diesem Gerät ausgehende Strahlung kann Augen und Haut schädigen! = Mindestabstand zwischen Gerät und beleuchteten Objekten.

  • Seite 5: Technische Eigenschaften Und Ausstattung

    Der JACK erzeugt mit seinem nur 189W starken Leuchtmittel eine enorme Helligkeit bei extrem geichmäßiger Ausleuchtung. Der JACK ist auch mit der „FPR“-Funktion (Free Pan Rotation - zum Patent angemeldet) erhältlich. FPR ermöglicht Pan-Rotation ohne Endanschlag in beide Richtungen. Anwendungsbereich Der JACK ist das perfekte Movinglight für den Rentalbereich.
  • Seite 6 Update der Betriebssoftware per D.T.S. Red-Box Interface und Hyperterminal Programm auf einem Windows basierten Rechner  25 DMX-Kanäle (Standard) oder 17 DMX-Kanäle Pan & Tilt JACK FPR (Art.Nr. 03.MS012.EB.LFP)  ‚FPR‘: Pan-Rotation in jede Richtung ohne Endanschlag  Tilt: 270° / 1,5sec.

  • Seite 7: Maße Und Gewichte

    JACK Maße und Gewichte Packmaße (L x B x H): Geräteabmessungen: 532 x 430 x 414 mm 350 x 370 x 560 mm Versandgewicht: Nettogewicht: 14,4 kg 11,9 kg Zubehör Lieferumfang in Deutschland und Österreich: Artikelcode  0505S034 MSD Platinum 5R ...

  • Seite 8: Wichtige Sicherheitsinformationen

    JACK 7 Wichtige Sicherheitsinformationen Brandschutz  Betreiben Sie das Gerät niemals auf brennbaren Oberflächen  Mindestabstand zu brennbaren Flächen: 1m  Mindestabstand zu angestrahlten Flächen: 2m  Ersetzen Sie defekte Sicherungen nur durch neue mit korrekten Werten. Setzen Sie auf keinen Fall Sicherungen mit höheren Werten ein.

  • Seite 9: Auswechseln Und Einstellen Des Leuchtmittels

    JACK 8 Auswechseln und Einstellen des Leuchtmittels Achtung: Leuchtmittel nur bei stromlosem Gerät ersetzen! Leuchtmittel: MSD Platinum 5R, 189W, 7.950lm, 8.000K, 2.000h 1. Lösen Sie die beiden Befestigungsschrauben der Kopfabdeckungen (Abb. 1). 2. Nachdem die Schrauben gelöst sind nehmen Sie die Abdeckungen ab (Abb. 2 und 3).
  • Seite 10 JACK Abb. 6 4. Lösen Sie die 4 Schrauben die das Leuchtmittel halten (Abb. 7), ziehen Sie die beiden Fast-On- Steckverbinder des Leuchtmittels ab (Abb. 8) und bauen Sie das Leuchtmittel aus. 5. Setzen Sie das neue Leuchtmittel ein so dass es an den Punkten D, E und F anliegt (Abb. 9).

  • Seite 11: Installation

    Dies muss auch bei Bewegung des Scheinwerferkopfes gegeben sein. Im Gehäuseboden des Scheinwerfers befinden sich vier Aufnahmepunkte zum Anbringen des mitgelieferten Omega-Adapters oder - wie abgebildet – eines DTS ‚G-Quick‘-Hakens. Sicherungsseile Verwenden Sie zum zusätzlichen Sichern der Scheinwerfer professionelle Sicherungsseile, die den am Einsatzort geltenden Vorschriften entsprechen.

  • Seite 12: Schutz Vor Flüssigkeiten

    Umständen mit Flüssigkeiten jeglicher Art in Berührung kommen, da sie dadurch zerstört würden. Schwenkbereich des Scheinwerferkopfes JACK: 540° horizontal / Pan (2,5s) und 270° vertikal / Tilt (1,5s) JACK FPR: Pan-Rotation unbegrenzt, Tilt 270° (1,5s) Der Schwenkbereich des Scheinwerfers darf nicht...

  • Seite 13: Elektrischer Anschluss

    Netzanschluss 1,5A bei 230V bzw. 3A bei 90V liefern kann. Die Bestimmungen des Energieversorgers sind zu beachten. Netzausgang 90-260V, 50/60Hz, max.16A Max. 12 JACK / 230V MAX. 6 JACK / 120V Netzeingang 90-260V, 50/60Hz Wireless-DMX Nachrüstsatz (Art. Nr. 03.LA.126)

  • Seite 14: Dmx-Verbindung

    JACK 11 DMX-Verbindung Die Geräte werden per DMX-Signal gesteuert. Die Verbindung zwischen der Steuerung und den Geräten untereinander wird mit 2-polig geschirmtem Kabel (z.B. 2*0,34mm² mit Geflechtschirm, 110Ω) und 3- oder 5-poligen XLR-Steckverbindern ausgeführt. Stellen Sie sicher, dass sich die einzelnen Leiter nicht berühren.

  • Seite 15: Dmx-Adressierung

    JACK DMX-Adressierung Der JACK bietet zwei DMX-Betriebsarten mit 25 (Standard) und 17 DMX-Kanälen an. Die Geräte werden wie folgt adressiert: 25-Kanal Modus (Standard): Gerät 1 A001 A026 Die folgenden Startadressen ergeben sich jeweils durch Addition von ‚25’. Gerät 2 Gerät 3 A051 …...

  • Seite 16: Menüführung Und Display

    JACK 13 Menüführung und Display Die Abbildung oben zeigt die Bedienelemente des JACK. Hier können Sie sowohl bestimmte Parameter verändern als auch noch Funktionen hinzufügen. Das Verändern der Werkseinstellungen kann eventuell zur Folge haben, dass das Gerät nicht mehr auf DMX512-Steuersignale reagiert.
  • Seite 17 JACK Software Version 47.35 Ab Software Version 47.35 ist die Funktion „ZERO SKIP“ implementiert. „ZERO SKIP“ wird durch gleichzeitiges Drücken von „MENÜ“ und „UP“ direkt nach dem Einschalten aktiviert. Diese Funktion schaltet die das Display und die Menüführung ein, die Motoren bleiben jedoch ausgeschaltet.
  • Seite 18 JACK DISPLAY Anzeigeausrichtung: DISPLAY POSITION / STANDBY stehender Betrieb = Standard Display Position hängender (über Kopf) Betrieb dreht die Anzeige im Display um (für hängenden oder stehenden Betrieb des Scheinwerfers) Display Standby Display Standby das Display bleibt ständig an oder geht OFF: Anzeige bleibt ständig an =...
  • Seite 19 JACK BASE FANS Drehzahl der Lüfter im Gerätesockel BASE FANS 1-12, Standard = 4 Drehzahl der Lüfter im Gerätesockel LAMP FANS Drehzahl der Lampenlüfter 1-12, Standard = 5 LAMP FANS Drehzahl der Lüfter im Gerätekopf GOBO ROTATION OFF = Standard GOBO ROTATION während der...
  • Seite 20 JACK LOCK DETECTOR = OFF LOCK DETECTOR = ON PAN / TILT- Verriegelungserkennung Bei aktivierter Funktion erkennt das Gerät Blockierungen der PAN- und TILT-Motoren während des Resets, bricht den Vorgang dann ab und zeigt eine Warnmeldung auf dem Display. SYSTEM REBOOT = erzwingt einen Neustart des Gerätes ohne...

  • Seite 21: Fehlermeldungen

    JACK 14 Fehlermeldungen Farbrad Pan-Positionierung Tilt-Positionierung Positionsfehler Encoder-Fehler Encoder-Fehler Kommunikationsfehler DMX-Adressierungsfehler Rotierendes Goborad zwischen 9-Motor-Karte und Fehler Pan/Tilt Karte Gobo Festes Goborad Iris Positionsfehler Fehler Fehler Fokus Fehler Zoom Fehler...

  • Seite 22: Servicemenü

    JACK 15 Servicemenü Diese Einstellungen sind nur von erfahrenen Nutzern vorzunehmen. Um das Menü aufzurufen  Verbinden Sie das Gerät mit einer DMX-Steuerung (DMX-Signal muss korrekt empfangen werden).  Lösen Sie ein Reset aus (im Gerätemenü, nicht über DMX). ...

  • Seite 23: Kalibrierung

    JACK Kalibrierung Rotierendes Goborad Festes Goborad abgleichen Iris-Nullpunkt einstellen abgleichen Iris-Auslenkung einstellen Prisma-Nullpunkt einstellen Prisma-Auslenkung einstellen Fokus abgleichen Zoom abgleichen 16 Pan- und Tilt- Motor Geschwindigkeit Sie können die Geschwindigkeit für die Pan- und Tilt-Motoren wie folgt einstellen:  Drücken Sie MENU bis PAN SPEED/TILT SPEED erscheint.

  • Seite 24: Öffnen Des Gehäuses

    Abb. 2 Abb. 3 19 Ersetzen von Gobos Die Gobos des JACK können ohne Spezialwerkzeug ausgewechselt werden. Ersatzgobos müssen aus hitzebeständigem Glas oder Metall gefertigt sein. Zur Beschaffung von Gobos kontaktieren Sie einen D.T.S. Händler. JACK Gobos haben folgende Abmessungen: Rotierendes Goborad: Außendurchmesser (ED): 14mm +0 / - 0,1mm...
  • Seite 25 JACK Identifizieren der unterschiedlichen Goboseiten: Vergütete Seite Ein Objekt auf der vergüteten Seite des Gobos wird unmittelbar an der Oberfläche reflektiert. Nicht vergütete Seite Ein Objekt auf der nicht vergüteten Seite wird ebenfalls von der vergüteten Goboseite reflektiert, also mit einer Glasstärke Abstand.

  • Seite 26: Reinigung Und Wartung

    Das Leuchtmittel muss ersetzt werden, sobald Beschädigungen oder Verformungen durch Hitze sichtbar sind. Die Gefahr einer Explosion des Leuchtmittels kann so deutlich verringert werden. Die typische Lebensdauer des Leuchtmittels im JACK beträgt 2000 Stunden. Danach muss es erneuert werden. Reinigung Staub- und Schmutzablagerungen mindern die Lichtleistung drastisch.

  • Seite 27: Dmx-Protokoll

    21 DMX-Protokoll 25-Kanal Modus (Standard) PAN MSB PAN LSB TILT MSB TILT LSB SPEED MOVEMENT (Motorgeschwindigkeit) PAN FAR (nur bei JACK FPR, Art.Nr. 03.MS012.EBLFP) DIMMER SHUTTER FARBE 10 FARBMODUS 11 GOBO 12 GOBOMODUS 13 GOBO ROTATION / INDEX – PRISMA ROTATION...
  • Seite 28 JACK DMX-Kanal Parameter: PAN FPR (nur bei Geräten mit FPR) DMX- Wertebereich Funktion 0 – 10 Positions-Modus 540° (Standard) 11 – 20 Positions-Modus 360° (1 Umdrehung) 21 – 30 Positions-Modus 720° (2 Umdrehungen) 31 – 40 Positions-Modus 1080° (3 Umdrehungen) 41 –...
  • Seite 29 JACK DMX-Kanal Parameter: FARBE Vollfarbmodus (Kanal 10 = 0 – 63) DMX- Wertebereich Funktion 0 – 13 Farbe 1 14 – 27 Farbe 2 28 – 41 Farbe 3 42 – 55 Farbe 4 56 – 69 Farbe 5 70 – 83 Farbe 6 84 –...
  • Seite 30 JACK DMX-Kanal Parameter: FARBMODUS DMX- Wertebereich Funktion 0 – 63 Vollfarbmodus 64 – 127 Halbfarbmodus 128 – 191 Proportional-Farbmodus 192 – 255 Regenbogen-Farbmodus DMX-Kanal Parameter: GOBO DMX- Wertebereich Funktion 0 – 20 Offen 21 – 41 Gobo 1 42 – 62 Gobo 2 63 –...
  • Seite 31 JACK DMX-Kanal Parameter: GOBO SHAKE DMX- Wertebereich Funktion 0 - 9 Stopp 10 - 22 Gobo Shake R -> L, Geschwindigkeit 1 23 - 35 Gobo Shake R -> L, Geschwindigkeit 2 36 - 48 Gobo Shake R -> L, Geschwindigkeit 3 49 - 61 Gobo Shake R ->...
  • Seite 32 JACK DMX-Kanal Parameter: FIXED GOBO SHAKE DMX- Wertebereich Funktion 0 - 9 Stopp 10 - 22 Gobo Shake R -> L, Geschwindigkeit 1 23 - 35 Gobo Shake R -> L, Geschwindigkeit 2 36 - 48 Gobo Shake R -> L, Geschwindigkeit 3 49 - 61 Gobo Shake R ->...
  • Seite 33 JACK Spot Makros – noch nicht implementiert - (Kanal 20 = 192 – 255) DMX- Wertebereich Funktion 0 - 9 10 - 63 Spot Makro 1 64 - 117 Spot Makro 2 118 - 171 Spot Makro 3 172 - 213...
  • Seite 34 JACK 17-Kanal Modus PAN MSB PAN LSB TILT MSB TILT LSB SPEED MOVEMENT (Motorgeschwindigkeit) PAN FAR (nur bei JACK FPR, Art.Nr. 03.MS012.EBLFP) DIMMER SHUTTER FARBE 10 GOBO 11 GOBO ROTATION / INDEX – PRISMA ROTATION 12 FIXED GOBO 13 IRIS...
  • Seite 35 JACK DMX-Kanal Parameter: DIMMER DMX- Wertebereich Funktion 0 – 7 Black Out 8 - 255 Dimmer proportional DMX-Kanal Parameter: SHUTTER DMX- Wertebereich Funktion 0 – 19 Black Out 20 – 39 Offen 40 – 59 Black Out 60 – 79 Zufallsstroboskop 80 –...
  • Seite 36 JACK DMX-Kanal Parameter: FARBE DMX- Wertebereich Funktion 0 – 4 Farbe 1 5 – 9 Farbe 1 - 2 10 – 14 Farbe 2 15 – 19 Farbe 2 - 3 20 – 24 Farbe 3 25 – 29 Farbe 3 - 4 30 –...
  • Seite 37 JACK DMX-Kanal Parameter: GOBO DMX- Wertebereich Funktion 0 – 20 Offen 21 – 41 Gobo 1 42 – 62 Gobo 2 63 – 83 Gobo 3 84 – 104 Gobo 4 105 – 125 Gobo 5 126 – 146 Gobo 6 147 –...
  • Seite 38 JACK DMX-Kanal Parameter: IRIS DMX- Wertebereich Funktion 0 - 9 Iris offen 10 – 124 Iris linear offen -> geschlossen 125 – 132 Iris geschlossen 133 – 159 Iris pulst bei verschiedenen Geschwindigkeiten (Min. -> Max.) 160 – 186 Pulsierendes Schließen (Min. -> Max.) 187 –...

  • Seite 39: Platinenlayouts

    JACK 22 Platinenlayouts 9-Motor Steuerplatine...

  • Seite 40: Pan / Tilt Platine

    JACK Pan / Tilt Platine...

  • Seite 41: Displayplatine

    JACK Displayplatine Lampensteuerung...

  • Seite 42: Rotierendes Goborad

    JACK 23 Rotierendes Goborad Zusatzgobo (mitgeliefert)

  • Seite 43: Festes Goborad

    JACK 24 Festes Goborad...

  • Seite 44: Farbrad

    JACK 25 Farbrad COLOUR 1 COLOUR 2 COLOUR 3 COLOUR 4 COLOUR 5 COLOUR 6 FULL CTO FILTER FULL CTB FILTER LIGHT RED ORANGE AMBER D.T.S. Code: D.T.S. Code: D.T.S. Code: D.T.S. Code: D.T.S. Code: D.T.S. Code: (0507C061.D14) (0507C060.D14) (0507C059.D14) (0507C062.D14)

  • Seite 45: Notizen

    JACK 26 Notizen...
  • Seite 46 JACK Notizen...

  • Seite 47: Dmx-Tabelle

    JACK DMX-Tabelle D.T.S. JACK Kanal 25-Kanal Modus (Standard) 17-Kanal Modus PAN MSB PAN MSB PAN LSB PAN LSB TILT MSB TILT MSB TILT LSB TILT LSB GESCHWINDIGKEIT GESCHWINDIGKEIT PAN FPR (nur bei FPR-Geräten) PAN FPR (nur bei FPR-Geräten) DIMMER DIMMER...
  • Seite 48 D.T.S. Illuminazione s.r.l - Via Fagnano Selve 10-12-14 47843 - Misano Adriatico (RN) Italy Tel. +39 0541 611131 Fax +39 0541 611111 info@dts-lighting.it www.dts-lighting.it...
