Seite 1

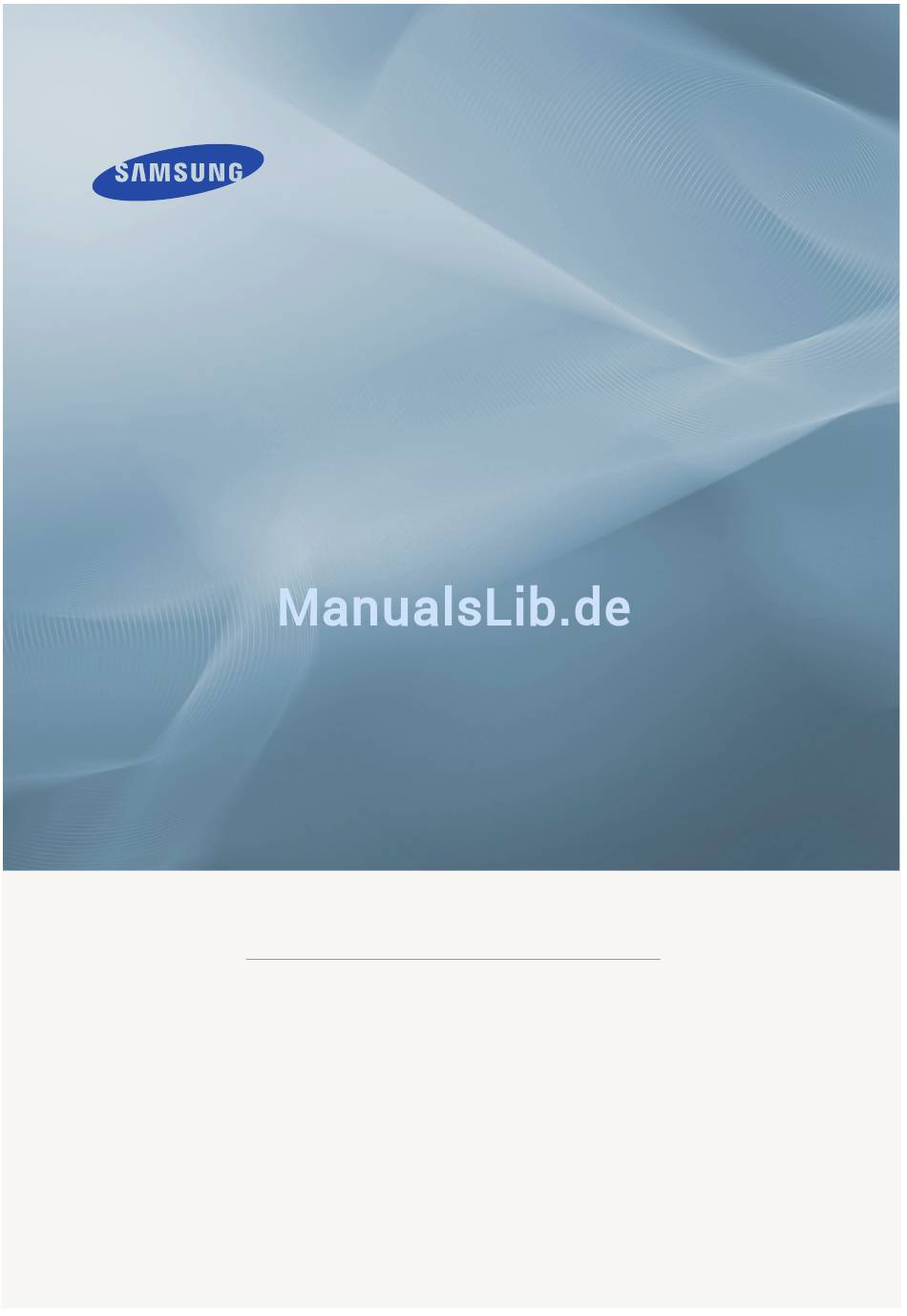

LCD MONITOR quick start guide 2243QW/2243QWX...
Seite 2
Einführung Lieferumfang Hinweis Vergewissern Sie sich, dass im Lieferumfang des Monitors folgende Komponenten enthalten sind: Falls Komponenten fehlen sollten, setzen Sie sich bitte mit dem Händler in Verbindung. Optionale Komponenten erhalten Sie bei einem Händler. Auspacken Monitor und HAS-Standfuß Bedienungsanleitungen Kurzanleitung zur Konfigu- Garantiekarte Benutzerhandbuch...
Seite 3
Einführung Hinweis Das Reinigungstuch gibt es als Produktmerkmal nur bei hochglanzpolierten Geräten. Der Monitor Anfängliche Einstellungen Wählen Sie mit den Pfeiltasten nach oben und unten die gewünschte Sprache aus. Die angezeigten Inhalte werden nach 40 Sekunden ausgeblendet. Schalten Sie das Gerät mit der Netztaste aus und wieder ein. Dann wird es wieder angezeigt. Es kann höchstens dreimal angezeigt werden.
Seite 4
Einführung Hiermit können Sie das Bildschirmmenü öffnen und schließen. Hiermit können Sie auch das Bildschirmmenü schließen oder zum vorherigen Menü zurückkehren. Benutzed. Taste [ Sie können die Funktionszuweisung der Taste Benutzerdef. entsprechend Ihren Wünschen anpassen. Hinweis Sie können die benutzerdefinierte Taste mit einer bestimmten Funktion belegen.
Einführung Rückseite Hinweis Die Konfiguration an der Rückseite des Geräts kann je nach Modell unterschiedlich sein. HAS-Standfuß POWER-Anschluss Schließen Sie das Netzkabel des Monitors an den POWER-Anschluss auf der Rückseite des Monitors an. DOWN (USB-Downstream-Anschluss): DOWN - Schließen Sie USB-Geräte mit Hilfe des USB-Kabels an den Anschluss des USB-Monitors an.
Seite 6
Einführung Schließen Sie das Kabel für das Kensington-Schloss an. Befestigen Sie das Kensington-Schloss an einem Tisch oder einem schweren stationären Objekt. Hinweis Weitere Informationen zu Kabelanschlüssen finden Sie unter Verbindungskabel. Kabelhaltering • Fixieren Sie die Kabel mit dem Haltering (siehe Abbildung).
Seite 7
Anschlüsse Verbindungskabel Schließen Sie das Netzkabel des Monitors an den power -Anschluss auf der Rückseite des Monitors an. Schließen Sie das Netzkabel des Monitors an die nächste Steckdose an. Verwenden Sie einen für Ihren Computer geeigneten Anschluss. Verwenden des D-Sub-Anschlusses (Analog) der Grafikkarte. •...
Anschlüsse Anschließen mit USB Hinweis Sie können ein USB-Gerät wie eine Maus, eine Tastatur, einen Memory Stick oder ein ex- DOWN -Anschluss des Monitors anschließen und ternes Festplattenlaufwerk an den können auf den Anschluss an den Computer verzichten. -Anschluss des Monitors unterstützt Hochgeschwindigkeits-USB-2.0. Hochgeschwindig- Schnell Langsam...
Anschlüsse Die Verwendung erfolgt wie beim Anschließen eines externen Geräts an den Computer. • Sie können eine Tastatur und eine Maus anschließen. • Sie können eine Datei über ein Mediengerät wiedergeben. (Beispiele für Mediengeräte: MP3-Player, Digitalkameras usw.) • Sie können die Dateien auf dem Speichergerät ausführen, verschieben, kopieren oder löschen.
Seite 10
Anschlüsse [Bei seriellem Anschluss] Sie können bis zu vier (4) USB-Monitore seriell anschließen. [Bei parallelem Anschluss] Sie können bis zu sechs (6) USB-Monitore parallel anschließen.Sie können bis zu vier (4) externe Geräte an den USB-Monitor anschließen. Installation Installieren des USB-Monitors Hinweis Denken Sie daran, das USB-Kabel anzuschließen, und beginnen Sie erst mit der Installation, nachdem Ihr PC gestartet wurde.
Seite 11
Anschlüsse Aktivieren Sie "I accept the terms in the License Agreement", und klicken Sie auf "Next". Klicken Sie auf "Install" (Installieren). Klicken Sie auf "Fertig stellen", um die Installation abzuschließen. Nach Abschluss der Installation wird im Informationsbereich der Taskleiste unten auf dem Bildschirm ein Monitorsymbol für den installierten USB-Monitor angezeigt.
Seite 12
Anschlüsse Nach Abschluss der Installation müssen Sie die folgenden Einstellungen konfigurieren, wenn Sie mehrere Monitore verwenden möchten. Klicken Sie mit der rechten Maustaste auf den Windows-Desktop, und wählen Sie im Kontextmenü den Befehl „Eigenschaften“. Das Fenster „Eigenschaften von Anzeige“ wird angezeigt. Wählen Sie die Registerkarte „Einstellungen“...
Anschlüsse Klicken Sie anschließend auf OK. Konfigurieren der angezeigten Informationen Ihres USB-Monitors Nach Abschluss der Treiberinstallation für den USB-Monitor wird im Informationsbereich unten auf dem Bildschirm ein Monitorsymbol angezeigt. Klicken Sie auf das Monitorsymbol, um eine Liste der angeschlossenen USB-Monitore anzuzeigen.
Seite 14
Anschlüsse Klicken Sie auf 'Geräte-Manager'. Es wird nun eine Liste der installierten Geräte wie in der folgenden Abbildung angezeigt. - Die anfänglichen Bildschirmeinstellungen nach der Programminstallation...
Anschlüsse Anwendbarer Modus: Erweiterter Modus Modusposition: Rechts vom Hauptbildschirm. Modusrotation: 0˚ USB-Monitor - Einschränkungen • Unterstützte Betriebssysteme Windows XP - Service Pack 1 und frühere Versionen: Nicht unterstützt - Service Pack 2 und höhere Versionen: Unterstützt Windows 2000 - Service Pack 3 und frühere Versionen: Nicht unterstützt - Service Pack 4 und höhere Versionen: Unterstützt Windows Server 2003: Nicht unterstützt Windows Vista: Unterstützt (64bit nicht unterstützt)
Seite 16
Anschlüsse - Wenn das Programm MagicTune auf Ihrem PC installiert ist, ist es möglicherweise nicht mit diesem Monitor kompatibel. Der USB-Monitor funktioniert mit USB 1.0 möglicherweise nicht normal. Wenn Sie mehrere USB-Monitore anschließen, wird ein leerer Bildschirm angezeigt, solange Ihr PC die Hardwareerkennung noch nicht abgeschlossen hat. Inhalte wer- den auf Ihren USB-Monitoren erst angezeigt, nachdem Ihr PC sie erkannt hat.
Verletzungen verursachen könnte. Samsung haftet nicht bei derartigen Unfällen. • Samsung haftet nicht für Geräteschäden oder Verletzungen, wenn eine Wandhalterung verwendet wird, die nicht dem VESA-Standard entspricht oder nicht spezifiziert ist, oder wenn der Verbraucher die Installationsan- leitung für das Produkt nicht befolgt.
Seite 18
Sie den Monitor in einem Abstand von mindes- tens 10 cm von der Wandfläche montieren können. • Kontaktieren Sie das nächstgelegene Samsung-Kundendienstzentrum, um weitere Informationen zu erhalten. Samsung Electronics haftet nicht für Schäden aufgrund der Verwendung eines nicht spezifizierten Stand- fußes. •...
Fehlerbehebung Selbsttest zur Funktionsprüfung Hinweis Der Monitor verfügt über eine Selbsttestfunktion, mit der Sie prüfen können, ob Ihr Monitor korrekt arbeitet. Selbsttest zur Funktionsprüfung Schalten Sie Computer und den Monitor aus. Ziehen Sie das Videokabel hinten aus dem Computer heraus. Schalten Sie den Monitor ein.
Fehlerbehebung Nützliche Tipps Ein Monitor stellt vom Computer empfangene visuelle Signale dar. Deshalb können Probleme mit dem Computer oder der Videokarte zu einer leeren Monitoranzeige, schlechter Farbwie- dergabe, Rauschen bzw. der Meldung führen, dass der Videomodus nicht unterstützt wird. Versuchen Sie in solchen Fällen, die Ursache des Problems festzustellen, und wenden Sie sich dann an ein Kundendienstzentrum oder einen Fachhändler.
Seite 21
Fehlerbehebung Wenn der Startbildschirm (Anmeldung) angezeigt wird, wenden Sie sich an das Kun- dendienstzentrum oder Ihren Fachhändler. Wird die Meldung "Ungeeign. Modus", "Empfohlener Modus 1680 x 1050 bei 60 Hz" angezeigt? Diese Meldung wird angezeigt, wenn das Signal von der Videokarte die maximale Au- flösung und Frequenz übersteigt, die der Monitor verarbeiten kann.
Seite 22
Fehlerbehebung Wurde die Videokarte korrekt eingerichtet? Richten Sie die Videokarte mit Hilfe des Handbuchs der Videokarte ordnungsgemäß ein. Der Bildschirm verliert plötzlich seine Balance. Haben Sie die Grafikkarte oder den Treiber gewechselt? Stellen Sie mit dem Bildschirmmenü die Bildposition ein. Haben Sie die Auflösung oder Frequenz des Monitors geändert? Stellen Sie die Auflösung und Frequenz mit der Videokarte ein.
Fehlerbehebung Die Meldung "Unrecognized monitor, Plug & Play (VESA DDC) monitor found" (Un- bekannter Monitor, VESA DDC-Plug-and-Play-Monitor gefunden) wird angezeigt. Haben Sie den Monitortreiber installiert? Installieren Sie den Monitortreiber gemäß den Anweisungen unter Teiber-Installation- sanleitung. Lesen Sie im Handbuch der Videokarte nach um festzustellen, ob Plug & Play (VESA DDC) unterstützt wird.
Seite 24
Fehlerbehebung Überprüfen Sie mithilfe der Systemsteuerung den Status Ihres Benutzerkontos. Überprüfen Sie mithilfe der Systemsteuerung den Status Ihres Benutzerkontos. 1. Klicken Sie auf Start > Systemsteuerung > Benutzerkonten – Konto ändern – Admi- ninstrator: Admininstrator: Computeradministrator – Eigenen Kontotyp ändern. Im nun angezeigten Fenster müssen Sie Computeradministrator (Hauptbenutzer oder höher) wählen.
Seite 25
Klicken Sie in der Systemsteuerung auf das Symbol „Software“. Eine Liste der instal- lierten Programme wird angezeigt. 2. Wählen Sie den „Samsung UbiSync Monitor“ aus der Liste, und klicken Sie auf „Re- move (Entfernen)“. Es gibt keine Reaktion, wenn ich mit der rechten Maustaste auf „Samsung UbiSunc (P:) (USB Monitor)“...
Seite 26
USB-Monitore werden deaktiviert, indem Sie ihre Stromversorgung abschalten oder das USB-Kabel herausziehen. Zum Entfernen dieser Informationen müssen Sie den Eintrag Samsung Ubisync Monitor aus der Liste im Fenster „Software“ der „System- steuerung“ entfernen. Wenn Sie dieses Programm entfernen, können Sie keinen der angeschlossenen USB- Monitore mehr verwenden.
