MaxxMount Wandsäule - Nr. 7514 000 100

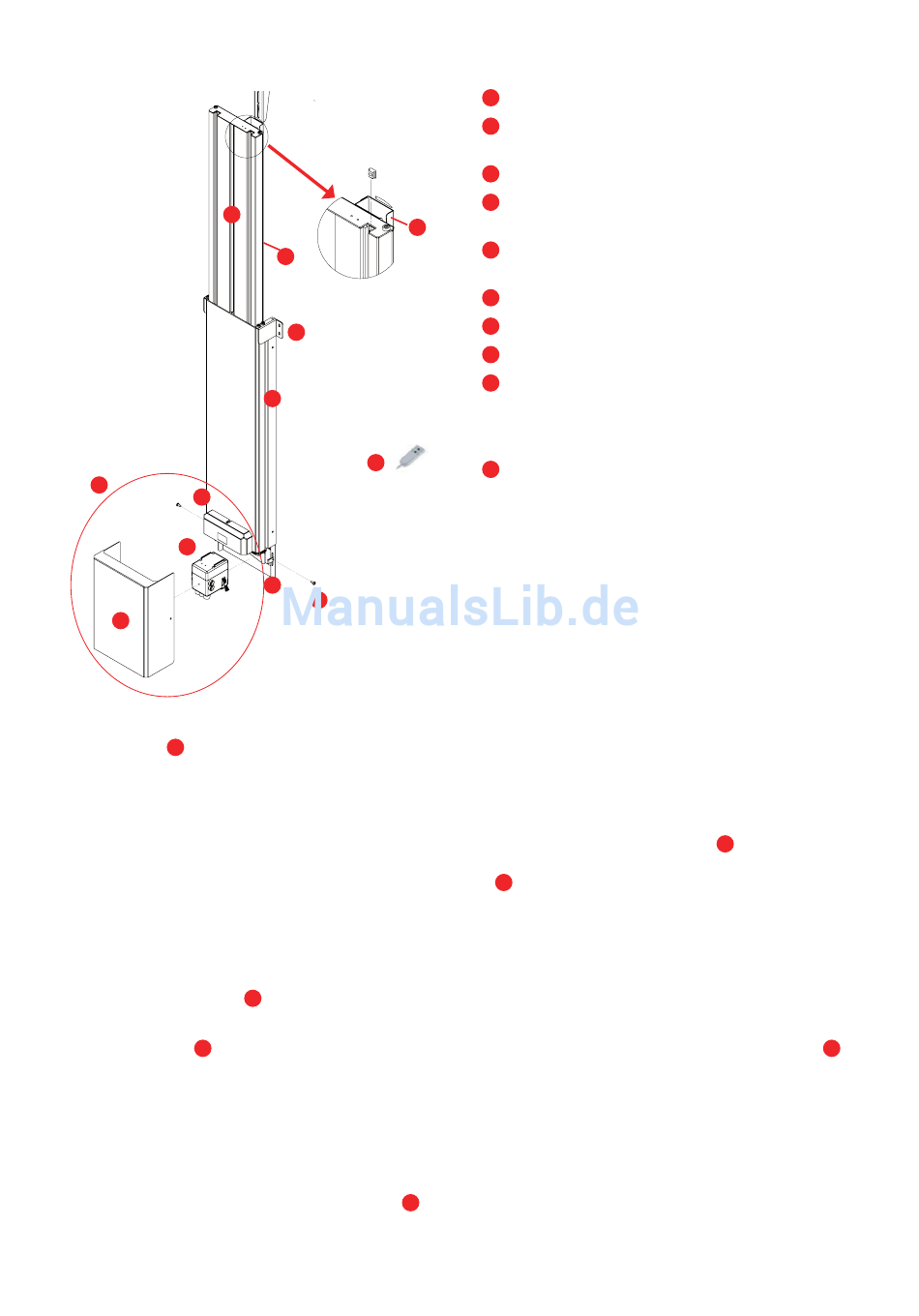

Lieferumfang
1
6
6a
6b
6c
Montage der Hubsäule an Wand
Die Hubsäule
wird weitgehend montiert geliefert.
1
Prüfen Sie nach Lieferung alle Teile auf Vollständigkeit und Beschädigungen.
• Aufstellungsort planen. Überzeugen Sie sich in jedem Fall von der ausreichenden Tragfähigkeit der Wand
für Wandsäule mit Display (mind. für Gesamtgewicht 250 kg).
• Gegebenenfalls die Sockelleiste entsprechend dem Standort ausschneiden.
• Die Wandmontage der Hubsäule erfolgt über den bereits montierten Befestigungssatz
• Prüfen Sie die Übereinstimmung der Bohrschablone mit den Löchern der Hubsäule. Markieren Sie die
Bohrlöcher mit Hilfe der mitgelieferten Bohrschablone
Bitte beachten Sie, dass der Abstand zum Boden wie auf der Schablone angezeigt, 100 bis 120 m
beträgt! Bohrschablone mit Wasserwaage ausrichten und mit Klebestreifen an der Wand befestigen
• Bohren Sie die angezeigten Löcher: 3 Löcher Montagewinkel unten, für Schrauben Ø 8 oder Ø 10 mm,
4 Löcher Wandhalter oben, für Schrauben Ø 6 mm, und setzen Sie für die Wand geeignete Dübel ein.
• Befestigen Sie die Hubsäule mit geeigneten Schrauben an der Wand.
• Kabelkanalblende
Montage der Steuer- und Anschlusseinheit
Die Steuereinheit
enthält den 230 V Netzanschluss mit Kaltgerätestecker und Netzschalter, Transformator
6
für 24 DV Getriebemotor, Wieland 3-fach Steckverteiler 230 VAC/16 A Gesamt, vormontierte MultiMedia-
blenden mit Kabelpeitschen.
• Verbinden Sie das kurze Spiralkabel der Kontrollbox und das Spiralkabel des Handschalters mit den
entsprechenden Buchsen der Trafoeinheit. Spiralkabel mit Bügel am Trafo sichern, Transformator in das
entsprechende Nutenblech am Montagewinkel einschieben.
• Verbinden Sie alle 230 V Wieland-Stecker am 3-fach Steckverteiler.
• Verbinden Sie alle Anschlusskabel vom Kabelkanal mit den entsprechenden Kabelpeitschen.
• Alle Kabel ausrichten und Abdeckblende
Die zugehörige Mutter vorher in der Höhe zum Loch passend ausrichten.
• Das mitgelieferte Kaltgerätekabel anschließen und Höhenverstellung der Säule testen.
Weitere Montage-Optionen siehe Seite 9–11!
2
2
DETAIL A
MAßSTAB 1 : 2
4
3
5
4
6d
an beiden Seiten der Hubsäule montieren.
3
mit 2 Schrauben an der Hubsäule montieren.
6c
Zeichenerklärung
Hubsäule
1
Kabelkanal mit Netz- und Anschlusskabel
2
(VGA, AUDIO, LAN oder kundenspezifisch)
Kabelkanal-Blende
3
Befestigungssatz für Hubsäule
4
(Montagewinkel, Wandhalter)
Handschalter mit 1 m Spiralkabel mit
5
2 Funktionstasten Auf / A b
Steuer- und Anschlusseinheit
6
Kontrollbox mit 24 VDC-Gleichstrommotor
6a
Trafoeinheit 230 VAC
6b
Abdeckblende mit Kaltgeräte-Steckdose 230 VAC
6c
Netzschalter, Wieland 3-fach
Steckverteiler 230 VAC/16 A total,
MultiMedia-Anschlussblenden mit Kabelpeitschen
Zwei Schrauben Abdeckblende
6d
Bohrschablone (ohne Abb.)
Technische Daten
Netzeingang
Leistungsaufnahme
Max. Einschaltdauer
Max. Last an Universalhalterung
Netzkabel
an der vorgesehenen Stelle der Wand.
7
230 VAC
120 W
10 %
65 kg
2 m
.
4
6b
5
