Verwandte Anleitungen für ViewSonic SD-Z225
Inhaltszusammenfassung für ViewSonic SD-Z225

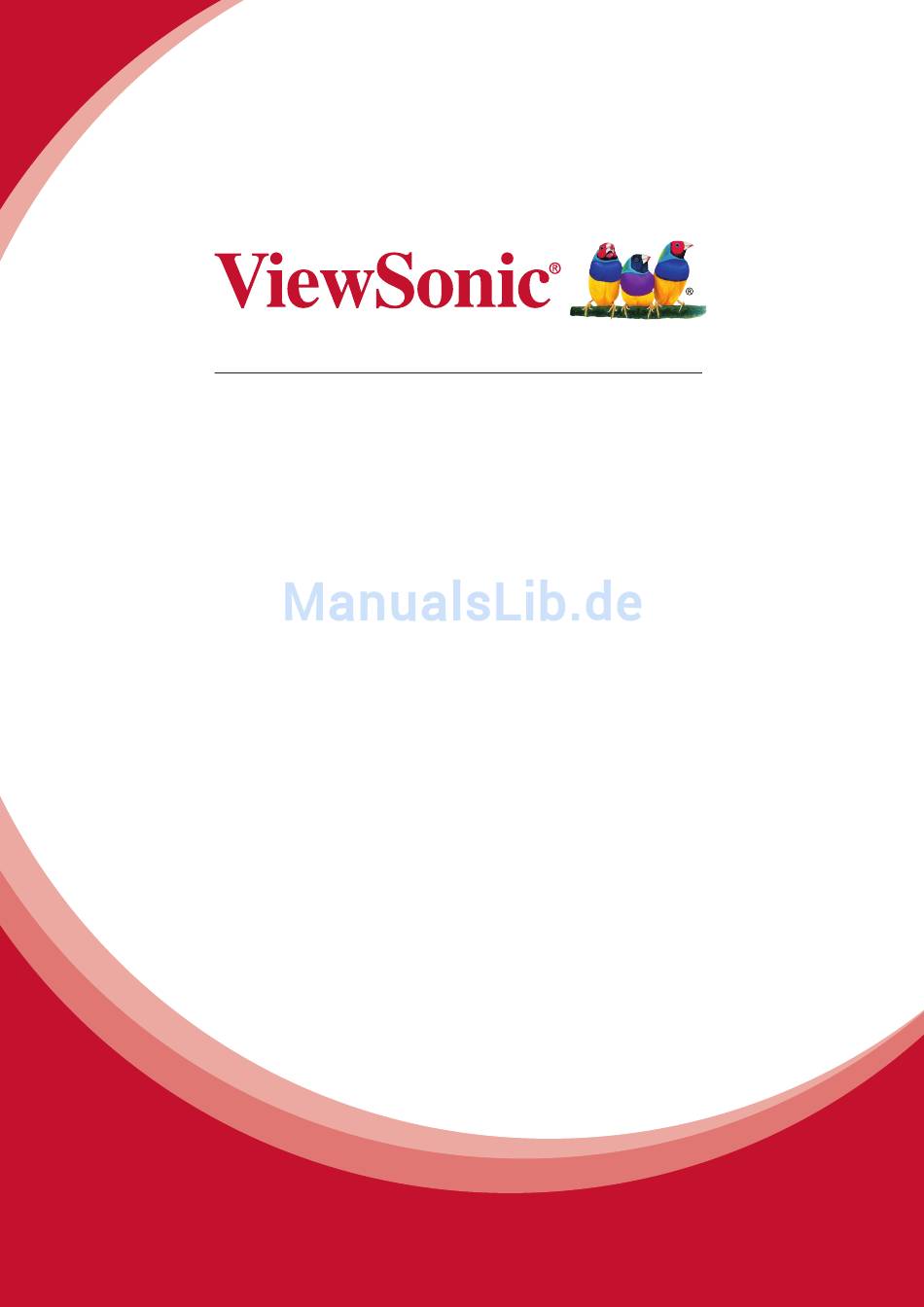

- Seite 1 SD-Z225 Zero-Client-Monitor Bedienungsanleitung Modellnummer: VS15177...
-
Seite 2: Übereinstimmungserklärung
Übereinstimmungserklärung HINWEIS: Dieser Abschnitt befasst sich mit sämtlichen zutreffenden Vorgaben und diesbezüglichen Informationen. Bei den entsprechenden Anwendungen beachten Sie bitte die Angaben auf dem Typenschild und die Kennzeichnungen am Gerät selbst. FCC-Hinweise Dieses Gerät erfüllt alle Anforderungen des Teils 15 der FCC-Bestimmungen. Der Betrieb muss die folgenden zwei Bedingungen erfüllen: (1) Das Gerät darf keine schädlichen Interferenzen verursachen, und (2) das Gerät muss alle empfangenen Interferenzen inklusive der Interferenzen, die eventuell einen unerwünschten Betrieb... -
Seite 3: Ce-Konformität Für Europäische Länder
CE-Konformität für europäische Länder Das Gerät erfüllt die Anforderungen der EMV-Richtlinie 2004/108/EG und der Niederspannungsrichtlinie 2006/95/EG. Die folgende Information gilt nur für Mitgliedsstaaten der EU: Das rechts gezeigte Symbol weist auf Konformität mit der Richtlinie über Elektround Elektronik-Altgeräte (WEEE) 2002/96/EG hin. Produkte, die nicht diese Kennzeichnung tragen, dürfen nicht im kommunalen Abfall entsorgt werden, sondern müssen in dem Rücknahmeund Sammlungssystem entsorgt werden, das je nach Land... -
Seite 4: Rohs2-Konformitätserklärung
RoHS2-Konformitätserklärung Dieses Produkt wurde gemäß den Anforderungen der EG-Richtlinie 2011/65/EU zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS2-Richtlinie) entworfen und hergestellt und hat sich als mit den maximalen Konzentrationswerten, die der europäischen Ausschuss für die technische Anpassung (Technical Adaptation Committee; TAC) festgelegt hat, wie folgt konform erwiesen: Vorgeschlagene maximale Tatsächliche... -
Seite 5: Vorsichts- Und Warnhinweise
16. Falls Sie Rauch, ungewöhnliche Geräusche oder einen seltsamen Geruch wahrnehmen sollten, schalten Sie den Zero-Client-Monitor sofort ab und wenden sich an Ihren Händler oder an ViewSonic. Eine weitere Nutzung des Zero-Client- Monitors ist gefährlich. 17. Versuchen Sie niemals, die Sicherheitsfunktionen des geerdeten Netzsteckers außer Kraft zu setzen. - Seite 6 18. Sorgen Sie dafür, dass das Netzkabel nichts eingeklemmt wird, nicht darauf getreten werden kann. Achten Sie insbesondere auf den Netzstecker und auf die Stelle, an der das Kabel aus dem Gerät austritt. Nutzen Sie eine Steckdose in unmittelbarer Nähe des Gerätes, die jederzeit leicht erreicht werden kann. 19.
-
Seite 7: Inhaltsverzeichnis
Inhalt Übereinstimmungserklärung FCC-Hinweise ......................i Industry Canada-Hinweis ..................i CE-Konformität für europäische Länder ..............ii RoHS2-Konformitätserklärung................iii Vorsichts- und Warnhinweise ................iv Hinweise zum Urheberrecht Produktregistrierung ....................2 Für Ihre Unterlagen ....................2 Erste Schritte Lieferumfang......................3 Schnellinstallation ....................4 Zusätzliche Software installieren (optional) ............4 Wandmontage (optional) ..................5 Zero-Client-Monitor verwenden Timing festlegen ....................8 OSD- und Netztastensperre ..................8... -
Seite 8: Hinweise Zum Urheberrecht
Microsoft, Windows und das Windows-Logo sind eingetragene Marken der Microsoft Corporation in den Vereinigten Staaten und anderen Ländern. ViewSonic, das Logo mit den drei Vögeln, OnView, ViewMatch und ViewMeter sind eingetragene Marken der ViewSonic Corporation. VESA ist eine eingetragene Marke der Video Electronics Standards Association. -
Seite 9: Produktregistrierung
Produktregistrierung Bitte besuchen Sie die ViewSonic-Internetseiten Ihrer Region und registrieren Sie Ihr Produkt online; so bleiben Sie über künftige Vorgaben zu Ihrem Produkt auf dem Laufenden und erhalten zusätzliche Informationen automatisch. Für Ihre Unterlagen Produktbezeichnung: SD-Z225 ViewSonic Zero Client Monitor... -
Seite 10: Erste Schritte
• ViewSonic-CD - Bedienungsanleitung - INF/ICM-Dateien* - Registrierungsdaten - Zusätzliche Software (optional) HINWEIS: Die INF-Datei gewährleistet Kompatibilität mit dem Windows- Betriebssystem, die ICM-Datei (Image Color Matching) sorgt für eine akkurate Farbdarstellung. ViewSonic empfiehlt, sowohl INF- als auch ICM-Dateien zu installieren. -
Seite 11: Schnellinstallation
2. Netzkabel anschließen (sowie Netzteil, bei Bedarf) 3. Zero-Client-Monitor einschalten Zusätzliche Software installieren (optional) 1. Legen Sie die ViewSonic-CD in Ihr CD/DVD-Laufwerk ein. 2. Doppelklicken Sie bei Bedarf auf den „Software“-Ordner, wählen Sie eine Anwendung aus. 3. Doppelklicken Sie auf die Datei „Setup.exe“, schließen Sie die Installation mit... -
Seite 12: Wandmontage (Optional)
Wandmontage (optional) HINWEIS: Nur zur Verwenung mit einer UL-gelisteten Wandhalterung. Wenn Sie ein Wandmontageset oder eine höhenverstellbare Basis benötigen, wenden Sie sich bitte an ViewSonic oder Ihren Händler vor Ort. Beachten Sie die ® mit dem Montageset gelieferten Anweisungen. Zur Vorbereitung Ihres Zero-Client- Monitors auf die Wandmontage führen Sie bitte die folgenden Schritte aus:... -
Seite 13: Basis Anbringen
Basis anbringen:... - Seite 14 Basis abnehmen: Wandmontageset: Erforderlicher Abstand Benötigte Montageschrauben (mm) 100 x 100 4 x M4 (10 mm)
-
Seite 15: Zero-Client-Monitor Verwenden
Zero-Client-Monitor verwenden Timing festlegen Das richtige Timing ist für optimale Bildqualität und minimale Belastung der Augen unerlässlich. Das Timing besteht aus Auflösung (beispielsweise 1024 × 768) und Bildfrequenz (auch Vertikalfrequenz, Bildschirmaktualisierungsrate und ähnlich genannt – beispielsweise 60 Hz)). Nachdem das Timing festgelegt wurde, nutzen Sie das OSD (Bildschirmmenü) zur weiteren Bildeinstellung. -
Seite 16: Bild Einstellen
Bild einstellen Mit den Tasten am Bedienfeld blenden Sie das OSD-Menü ein und nehmen die gewünschten Einstellungen vor. Bereitschafts- und Netztaste MENU/EXIT Blendet das Hauptmenü ein oder verlässt das Menü und speichert die Einstellungen. SOURCE/ENTER Zeigt die Einstellungen des ausgewählten Bedienelementes. Dient auch zum schnellen Umschalten zwischen Analog- und PCoIP-Signalen. -
Seite 17: Hauptmenü
Bei der Auslieferung sind neutrale Werte voreingestellt. Kontrast Zur Anpassung des Bildkontrastes. Informationen Zeigt das aktuelle Timing des Videosignals der Grafikkarte, Modell- und Seriennummern des Monitors und die URL der ViewSonic ® Internetseiten. Hinweise zum Einstellen von Auflösung und Bildfrequenz (auch Vertikalfrequenz oder Bildschirmaktualisierungsrate genannt) finden Sie in der Bedienungsanleitung Ihrer Grafikkarte. HINWEIS: VESA 1024 x 768 bei 60 Hz (Beispiel) bedeutet, dass die... - Seite 18 Zum Anpassen der OSD-Einstellungen. Zero Client-Anleitung, PCoIP-Firmware-Aktualisierung und PCoIP- Managementkonsole: 1. Zum Herunterladen der Zero Client-Bedienungsanleitung sowie PCoIP- Firmware-Aktualisierungen besuchen Sie die ViewSonic-Internetseiten unter www.viewsonic.com. 2. Die aktuellste Version der „PCoIP Management Console Software“ können Sie kostenlos von den Teradici-Internetseiten herunterladen.
-
Seite 19: Sonstige Informationen
Sonstige Informationen Technische Daten Prozessor Teradici Tera2321 / 50 Mpps Bilddarstellungsleistung 512 MB TFT (Thin Film Transistor)-LC-Display, Active Matrix, 1920 × 1080, 0,248 mm Pixelabstand Bildgröße Metrisch: 55 cm Imperial: 21,5 Zoll (21,5 Zoll sichtbar) Farbfilter RGB, Vertikalstreifen Glasoberfläche Antireflex D-Sub-Eingangssignal Videosynchronisierung RGB analog (0,7/1,0 Vp-p, 75 Ohm) - Seite 20 Abstand 100 x 100 mm Nettogewicht Physisch 4,5 kg (mit Ständer) Bei Macintosh-Computern vor Ausführung G3 ist ein ViewSonic -Macintosh-Adapter erforderlich. Wenden Sie ® sich zur Adapterbestellung bitte an ViewSonic. S tellen Sie die Grafikkarte Ihres Computers nicht so ein, dass die empfohlenen Timingwerte überschritten wer- den; andernfalls kann es zu irreparablen Beschädigungen Ihres Zero-Client-Monitors kommen.
-
Seite 21: Zero-Client-Monitor Reinigen
Einsatz ammoniak- und alkoholhaltiger ® Reinigungsmittel zur Reinigung des Zero-Client-Monitors ab. Bestimmte chemische Reinigungsmittel können die Bildfläche und/oder das Gehäuse der Zero-Client-Monitore beschädigen. • ViewSonic haftet nicht für Schäden, die durch den Einsatz ammoniak- oder alkoholhaltiger Reinigungsmittel verursacht werden. -
Seite 22: Problemlösung
überzeugen sich davon, dass es richtig angeschlossen ist. Lose oder gebrochene Kontaktstifte am Stecker oder an der Buchse können zu fehlerhaften Verbindungen führen. • Schließen Sie den Zero-Client-Monitor an einen anderen Computer an. • Wenn Sie mit einer alten Grafikkarte arbeiten, fragen Sie bei ViewSonic nach ® einem Nicht-DDC-Adapter. -
Seite 23: Kundendienst
Kundendienst Für technische Unterstützung oder Kundendienst für Ihr Gerät sehen Sie bitte in der unten stehenden Tabelle nach, oder wenden Sie sich an Ihren Händler. HINWEIS: Sie benötigen die Seriennummer Ihres Geräts. Land/Region Website Telefone E-mail www.viewsoniceurope. www.viewsoniceurope.com/ service_deu@ Deutschland com/de/ de/support/call-desk/ viewsoniceurope.com... -
Seite 24: Eingeschränkte Garantie
® Folgendes wird von der Garantie abgedeckt: ViewSonic gewährleistet im Rahmen der Garantiezeit, dass unsere Produkte frei von Material- und Herstellungsfehlern sind. Falls sich ein Produkt innerhalb der Garantiezeit als defekt erweisen sollte, nimmt ViewSonic nach eigenem Ermessen entweder eine Reparatur oder einen Austausch des Produktes gegen ein gleichwertiges Produkt vor. - Seite 25 Einschränkungen und Ausschlüsse eventuell nicht für Sie. Vertrieb außerhalb der USA und Kanadas: Bei Fragen zur Garantie und zu Serviceleistungen zu ViewSonic-Produkten, die außerhalb der USA und Kanadas vertrieben werden, wenden Sie sich an ViewSonic oder Ihren ViewSonic-Händler vor Ort.
