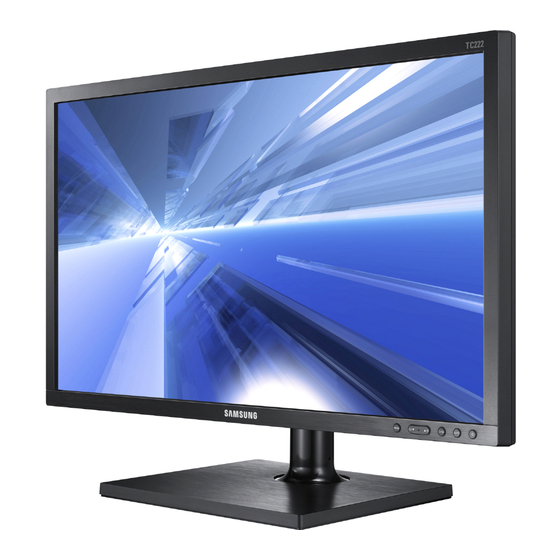

Benutzerhandbuch TC222T TC242T Farbe und Aussehen des Geräts sind geräteabhängig, und jederzeitige Änderungen der technischen Daten des Geräts zum Zweck der Leistungssteigerung sind vorbehalten.
Inhaltsverzeichnis VOR INBETRIEBNAHME Copyright DES GERÄTS In diesem Handbuch verwendete Symbole Reinigung Absichern des Einbaubereichs Vorsichtsmaßnahmen bei der Lagerung Sicherheitshinweise Symbole Strom und Sicherheit Installieren Betrieb Richtige Haltung für die Verwendung des Geräts VORBEREITUNG Überprüfen des Inhalts Überprüfen des Lieferumfangs Bauteile Tasten auf Vorderseite Rückansicht...
Seite 3
Einstellen der optimalen Auflösung BILDSCHIRMKONFIGURATION Helligkeit Einstellen der Helligkeit Kontrast Konfigurieren von Kontrast Schärfe Konfigurieren von Schärfe Augenschonmodus Konfigurieren von Augenschonmodus Spielemodus Den Spielemodus konfigurieren SAMSUNG MAGIC Bright Konfigurieren von SAMSUNG MAGIC Bright SAMSUNG MAGIC Angle Konfigurieren von SAMSUNG MAGIC Angle Inhaltsverzeichnis...
Seite 4
Inhaltsverzeichnis SAMSUNG MAGIC Upscale Konfigurieren von SAMSUNG MAGIC Upscale Bildgröße Ändern der Bildgröße H-Position und V-Position Konfigurieren von H-Position und V-Position Grob Anpassen von Grob Fein Anpassen von Fein KONFIGURIEREN DES FARBTONS Konfigurieren von Rot Grün Konfigurieren von Grün Blau Konfigurieren von Blau Farbtemp.
Seite 5
INFORMATIONEN U.A. Anzeigen von INFORMATIONEN Konfigurieren von Helligkeit, Kontrast und Schärfe auf dem Startbildschirm? HANDBUCH ZUR Anforderungen vor einer Kontaktaufnahme mit dem Samsung- FEHLERBEHEBUNG Kundendienstcenter Testen des Geräts Überprüfen von Auflösung und Frequenz Überprüfen Sie folgenden Punkte. F & A...
Seite 6
Inhaltsverzeichnis ANHANG Inanspruchnahme des kostenpflichtigen Services (Kosten für Kunden) Kein Produktdefekt Ein Schaden am Gerät, der auf einen Kundenfehler zurückzuführen ist Andere Terminologie INDEX Inhaltsverzeichnis...
Vor Inbetriebnahme des Geräts Reinigung Seien Sie vorsichtig bei der Reinigung, weil Display und Verkleidung moderner LCD-Bildschirme anfällig für Kratzer sind. Gehen Sie bei der Reinigung wie folgt vor. 1. Schalten Sie den Bildschirm und den Computer aus. 2. Lösen Sie das Netzkabel vom Monitor. Halten Sie das Stromkabel am Stecker, und berühren Sie das Kabel nicht mit nassen Händen.
Das Aussehen kann sich je nach Gerät unterscheiden. 10 cm 10 cm 10 cm 10 cm 10 cm Vorsichtsmaßnahmen bei der Lagerung Wenden Sie sich unbedingt an das Samsung Kundenservicecenter, wenn das Innere des Bildschirms gereinigt werden muss. (Es wird eine Servicegebühr erhoben.) Vor Inbetriebnahme des Geräts...
Vor Inbetriebnahme des Geräts Sicherheitshinweise Vorsicht STROMSCHLAGGEFAHR - NICHT ÖFFNEN Vorsicht : UM DAS RISIKO EINES STROMSCHLAGS ZU VERRINGERN, DÜRFEN SIE DIE ABDECKUNG (ODER RÜCKSEITE) NICHT ÖFFNEN. ES BEFINDEN SICH IM INNEREN KEINE TEILE, DIE VON BENUTZERN GEWARTET WERDEN KÖNNEN. ALLE WARTUNGSARBEITEN SIND QUALIFIZIERTEM FACHPERSONAL ZU ÜBERLASSEN.
Vor Inbetriebnahme des Geräts Strom und Sicherheit Die folgenden Abbildungen dienen nur als Referenz. Reale Situationen können sich von den in den Abbildungen gezeigten unterscheiden. Warnung Verwenden Sie kein(en) beschädigtes/n Netzkabel oder Stecker oder eine lose Steckdose. Dies kann zu einem elektrischen Schlag oder Brand führen. ...
Ziehen Sie den Netzstecker nicht ab, während das Gerät verwendet wird. Das Gerät könnte durch eine Überspannung beschädigt werden. Verwenden Sie das Netzkabel nicht für andere als von Samsung gelieferte zugelassene Produkte. Dies kann zu einem elektrischen Schlag oder Brand führen.
Seite 13
Vor Inbetriebnahme des Geräts Stellen Sie das Gerät nicht auf eine instabile oder vibrierende Oberfläche (unsicheres Regal, geneigte Fläche usw.). Das Gerät könnte herunterfallen und zerbrechen oder Verletzungen verursachen. Wenn das Gerät an einem Ort mit besonders starker Vibration verwendet ...
Andernfalls kann das Netzkabel beschädigt und ein Brand oder Stromschlag hervorgerufen werden. Wenn das Gerät ein seltsames Geräusch, Brandgeruch oder Rauch von sich gibt, ziehen Sie sofort das Netzkabel ab, und wenden Sie sich an das Samsung Kundenservicecenter. Dies kann zu einem elektrischen Schlag oder Brand führen. ...
Seite 15
Vor Inbetriebnahme des Geräts Legen Sie keine schweren Gegenstände, Spielzeug oder Süßigkeiten auf die Oberseite des Geräts. Das Gerät oder schwere Gegenstände könnten herunter fallen, wenn Kinder nach dem Spielzeug oder den Süßigkeiten greifen, was zu schweren Verletzungen führen könnte. Schalten Sie das Gerät während eines Gewitters aus, und ziehen Sie das Netzkabel ab.
Seite 16
Lüftungsöffnungen oder Anschlüsse des Geräts. Wenn in das Gerät Wasser oder Fremdsubstanzen eindringen, schalten Sie es aus, ziehen Sie das Netzkabel ab, und wenden Sie sich an das Samsung Kundenservicecenter. Andernfalls kann es zu Betriebsstörungen, einem elektrischen Schlag oder ...
Seite 17
Vor Inbetriebnahme des Geräts Schützen Sie das AC/DC-Netzteil vor Wasser oder Feuchtigkeit. Dies kann zu einem elektrischen Schlag oder Brand führen. Vermeiden Sie die Verwendung des Geräts im Freien, wo es Regen oder Schnee ausgesetzt sein könnte. Achten Sie darauf, das AC/DC-Netzteil nicht mit Wasser in Kontakt zu ...
Vor Inbetriebnahme des Geräts Bewahren Sie die kleinen mit dem Gerät verwendeten Zubehörteile außerhalb der Reichweite von Kindern auf. Seien Sie beim Einstellen des Gerätewinkels oder der Ständerhöhe vorsichtig. Andernfalls könnten Finger oder Hände von Kindern stecken bleiben und verletzt werden.
Vorbereitung Überprüfen des Inhalts 1.1.1 Überprüfen des Lieferumfangs Kontaktieren Sie den Händler, bei dem Sie das Produkt gekauft haben, wenn etwas fehlt. Das Aussehen der tatsächlichen Komponenten kann von den Abbildungen abweichen. Komponenten Garantiekarte Erklärungen zur Einhaltung Kurzanleitung zur Konfiguration gesetzlicher Vorschriften (nicht überall verfügbar) Netzkabel...
Vorbereitung Bauteile 1.2.1 Tasten auf Vorderseite Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten. MENU SOURCE SAVER AUTO MENU SAVER SOURCE AUTO Symbole Beschreibung Öffnen oder Schließen des On Screen-Display (OSD)-Menüs oder Rückkehr zum letzten Menü.
Seite 21
Vorbereitung Symbole Beschreibung Drücken Sie die [ ]-Taste, um den Augenschonmodus zu aktivieren oder zu deaktivieren. Die folgenden Elemente sind nicht verfügbar, wenn die Funktion Augenschonmodus verfügbar ist. SAMSUNG SAMSUNG BILD Helligkeit, Spielemodus, Bright, Angle MAGIC MAGIC FARBE ...
Seite 22
Vorbereitung Symbole Beschreibung Schaltet den Bildschirm ein bzw. aus. Wenn Sie den Netzschalter länger als 4 Sekunden drücken, wird das Gerät zwangsweise heruntergefahren. Die Netzanzeige leuchtet, wenn das Gerät ordnungsgemäß arbeitet. Um den Stromverbrauch zu reduzieren, wird empfohlen, das ...
Vorbereitung 1.2.2 Rückansicht Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten. DC 14V DVI-I OUT Anschluss Beschreibung Für den Anschluss des AC/DC-Netzteils. Zur Verbindung mit einem Monitor über ein DVI- oder DVI-zu-RGB- Kabel.
Seite 24
Vorbereitung 1.2.3 Ansicht von der Seite Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten. Anschluss Beschreibung Zur Verbindung mit einem Audioausgabegerät wie zum Beispiel Kopfhörer.
Vorbereitung Installieren 1.3.1 Befestigen des Standfußes Ehe Sie das Gerät montieren, legen Sie es mit dem Bildschirm nach unten auf eine flache und stabile Oberfläche. Legen Sie als Schutz ein Tuch oder Schieben Sie den Sockel in Entfernen Sie den Sicherungsstift Polster auf eine ebene Oberfläche.
Vorbereitung 1.3.2 Anpassen von Neigung und Höhe Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten. -3°(±2°) - 25°(±2°) Um die Höhe einzustellen, entfernen Sie den Sicherungsstift. ...
Vorbereitung 1.3.4 Befestigen einer Wandhalterung oder eines Standfußes Vor der Installation Schalten Sie das Gerät aus und ziehen Sie das Netzkabel aus der Steckdose. Legen Sie als Schutz ein Tuch Lösen Sie die Schraube auf der Heben Sie den Standfuß an und oder Polster auf eine ebene Rückseite des Geräts.
Seite 28
Geräteschäden oder Verletzungen, wenn die falschen Schrauben verwendet werden oder die Wandhalterung oder der Standfuß mit übermäßiger Kraft befestigt werden. Samsung haftet nicht für Geräteschäden oder Verletzungen, wenn eine Wandhalterung verwendet wird, die nicht den vorgegebenen Spezifikationen entspricht, oder wenn Sie die Wandhalterung selbst anbringen.
Vorbereitung 1.3.5 Schloss für den Diebstahlschutz Durch das Schloss für den Diebstahlschutz können Sie das Gerät sogar im öffentlichen Bereich sicher verwenden. Die Form und Verriegelungsmethode des Schlosses hängen vom jeweiligen Hersteller ab. Informationen zur richtigen Anwendung des Diebstahlschutzes entnehmen Sie bitte der Bedienungsanleitung.
Zur Verwendung von "Windows 10 Enterprise LTSB" Was ist der "Windows 10 Enterprise LTSB"-Klient? Wenn der Windows 10 Enterprise LTSB-Klient mit einem Server verbunden ist, in dem Citrix XenDesktop-, VMware Horizon-, oder Microsoft Remote Desktop Connection-Dienste verfügbar sind, werden Tastatur-, Maus-, Audio-/Video- und Displaydaten über das Netzwerk zwischen Klient und Server an den Klient weitergeleitet.
Seite 31
Zur Verwendung von "Windows 10 Enterprise LTSB" Stellen Sie sicher, dass immer eine Stromquelle angeschlossen ist, damit die Funktion die gewünschte Wirkung erzielt, wenn das Gerät ausgeschaltet ist. Die Funktion ist zum Einschalten des Geräts bestimmt. (Sie unterstützt nicht das Ausschalten ...
Seite 32
Zur Verwendung von "Windows 10 Enterprise LTSB" Konfigurieren der Einstellungen Wählen Sie Systemsteuerung System Geräte-Manager Mäuse Energieverwaltung Gerät kann den Computer aus dem Ruhezustand aktivieren aus. Wählen Sie Systemsteuerung System Geräte-Manager Tastaturen Energieverwaltung Gerät kann den Computer aus dem Ruhezustand aktivieren aus. 2 Zur Verwendung von "Windows 10 Enterprise LTSB"...
Zur Verwendung von "Windows 10 Enterprise LTSB" Verbindung zur Verwendung von "Windows 10 Enterprise LTSB" 2.2.1 LAN-Anschluss Schließen Sie das LAN-Kabel an den [LAN]-Anschluss auf der Rückseite des Geräts an. Nicht unterstützt bei Netzwerkgeschwindigkeiten von maximal 10 MB/s. Verwenden Sie ein Cat 5-Kabel (STP*-Typ) für die Verbindung. ...
Zur Verwendung von "Windows 10 Enterprise LTSB" Zur Verwendung von "Windows 10 Enterprise LTSB" 2.3.1 Anmeldung Wenn der Client startet, können Sie sich durch Eingabe Ihres Benutzernamens und Ihres Kennworts beim Server anmelden. Standardmäßig sind Sie automatisch mit einem Administrator-Konto und einem leeren Kennwort angemeldet.
Zur Verwendung von "Windows 10 Enterprise LTSB" 2.3.3 Programme Remote Desktop Connection Sie können einen laufenden Terminal-Server oder einen anderen Computer (Windows 95 oder höher) über eine Remotedesktopverbindung steuern. Remote Desktop Auf dem betreffenden Computer muss Windows 7 Professional oder Microsoft Windows ...
Seite 36
Zur Verwendung von "Windows 10 Enterprise LTSB" Authentication (recommended)“, damit Remote Desktop mit einer Authentifizierung auf Netzwerkebene laufen kann. Starten Sie die Remotedesktop-Sitzung auf dem Client. Sobald Sie Ihrem Host-Computer ermöglicht haben, Remote-Verbindungen zuzulassen und die Clientsoftware auf einem Windows-basierten Clientcomputer installiert haben, können Sie die erste Remote Desktop-Sitzung einleiten.
Seite 37
Zur Verwendung von "Windows 10 Enterprise LTSB" Show Options - General : Geben Sie die Anmeldeinformationen für den Host-Computer ein. Geben Sie für eine automatische Anmeldung den Benutzernamen und das Kennwort ein. - Display : Remote Desktop Connection sendet und empfängt komprimierte Bildschirmdaten.
Seite 38
Zur Verwendung von "Windows 10 Enterprise LTSB" - Local Resources : Geben Sie an, ob die Festplatten und Ports verwendet werden sollen. - Experience : Legen Sie die Verbindungsgeschwindigkeit und die Menüelemente fest, die Sie auf dem angeschlossenen Remotecomputer verwenden möchten. Die konfigurierten Einstellungen werden für den Host-Computer freigegeben.
Seite 39
Zur Verwendung von "Windows 10 Enterprise LTSB" - Advanced : Schützen Sie Ihre persönlichen Daten, bevor Sie die Verbindung herstellen. Klicken Sie auf Connect. Das Anmeldungsdialogfeld erscheint. Geben Sie im Dialogfeld „Bei Windows anmelden" Ihren Benutzernamen, Ihr Kennwort und Ihre Domäne ein (sofern erforderlich), und klicken Sie anschließend auf OK.
Zur Verwendung von "Windows 10 Enterprise LTSB" Internet Explorer Ein Windows 10 Enterprise LTSB-Klient enthält Internet Explorer. Dieses Programm steht allen Benutzern zur Verfügung. Weitere Informationen zum Internet Explorer finden Sie auf der Microsoft-Webseite. Einheitlicher Schreibfilter (UWF) Der Unified Write Filter (UWF) beschützt ein Flash-Speichervolumen vor Schreibzugang und erhält dadurch die Lebensdauer des Flash-Speichergeräts.
Zur Verwendung von "Windows 10 Enterprise LTSB" Aktiviert UWF für die nächsten Sitzungen. (Nach dem Systemneustart) Sie können diesen Vorgang durchführen, indem Sie „uwfmgr.exe filter enable“ in die Eingabeaufforderung eingeben und Ihren Computer neu starten. Nach dem Neustarten Ihres Computers sind die Konfigurationen und Dateisystemsinformation für den Client in einem Cache gespeichert.
Zur Verwendung von "Windows 10 Enterprise LTSB" So bilden Sie ein Netzlaufwerk ab Der Administrator kann einen Ordner auf einem Netzlaufwerk abbilden. Um die Abbildungsinformationen nach dem Neustart weiterhin zur Verfügung zu haben, befolgen Sie sorgfältig die folgenden Anweisungen. Aktivieren Sie zum Anmelden im Dialogfeld Map Network Drive das Kontrollkästchen Reconnect. ...
Zur Verwendung von "Windows 10 Enterprise LTSB" 2.3.5 Wiederherstellen des Systems Übersicht Der Windows 10 Enterprise LTSB-Klient ermöglicht eine Funktion, die das System auf das letzte Backup oder auf die Werkseinstellungen zurückstellt, wenn während des Betriebs ein kritischer Systemfehler auftritt. Sie können eine Spiegelung des Betriebssystems auf einem USB-Speicher oder dem PXE-Server sichern.
Seite 44
Zur Verwendung von "Windows 10 Enterprise LTSB" Weitere Informationen finden Sie im PXE-Server-Benutzerhandbuch. Verwenden der Wiederherstellungsoption „Eigenständig“ Stellt das System mithilfe eines auf dem Gerät gespeicherten Wiederherstellungsimage wieder her. Drücken Sie nach dem Einschalten sofort nach dem Starten des Systems die Taste Home, um das Startmenü...
Anschließen und Verwenden eines externen Geräts Vor dem Anschließen 3.1.1 Vorbereitungen vor dem Anschließen Lesen Sie vor dem Anschließen eines externen Geräts das jeweilige Benutzerhandbuch. Die Anzahl und die Position der Anschlüsse an den externen Geräten ist modellabhängig. Schließen Sie das Netzkabel nicht an, bevor alle Anschlüsse durchgeführt wurden. ...
Anschließen und Verwenden eines externen Geräts 3.2.2 Verbinden mit einem zweiten Monitor Schließen Sie das Netzkabel nicht an, bevor nicht alle anderen Kabel angeschlossen sind. Vor dem Anschließen des Netzkabels müssen Sie ein externes Gerät anschließen. DVI-I OUT RGB IN DVI-I OUT DVI IN Verbinden Sie den [DVI-I OUT]-Anschluss am Gerät mithilfe eines DVI- oder DVI-zu-D-SUB-Kabels...
Anschließen und Verwenden eines externen Geräts 3.2.3 Anschließen an Kopfhörer Schließen Sie das Netzkabel nicht an, bevor nicht alle anderen Kabel angeschlossen sind. Vor dem Anschließen des Netzkabels müssen Sie ein externes Gerät anschließen. Schließen Sie ein Audio-Ausgabegerät (Kopfhörer) an [ ] auf der Rückseite des Geräts an.
Anschließen und Verwenden eines externen Geräts 3.2.5 Anschließen an die Stromversorgung Die Anschlussteile können je nach Produkt unterschiedlich sein. Das Aussehen kann sich je nach Gerät unterscheiden. Netzanschluss über das abnehmbare AC/DC-Netzteil Verbinden Sie das Netzkabel mit dem AC/DC-Netzteil. ...
Anschließen und Verwenden eines externen Geräts 3.2.6 Einstellen der optimalen Auflösung Wenn Sie das Gerät nach dem Kauf zum ersten Mal einschalten, wird eine Informationsmeldung angezeigt, wie Sie die optimale Auflösung einstellen. Wählen Sie eine Sprache aus, und ändern Sie die Auflösung in den optimalen Wert. Installationshandbuch Die optimale Auflösung für diesen Monitor beträgt:...
Jede Funktion wird detailliert beschrieben. Weitere Informationen erhalten Sie über das Gerät. Konfigurieren Sie Bildschirm-Einstellungen wie Helligkeit und Farbtemperatur. Helligkeit Stellen Sie die allgemeine Helligkeit des Bilds ein. (Bereich: 0~100) Ein höherer Wert lässt das Bild heller erscheinen. SAMSUNG Dieses Menü ist nicht verfügbar, wenn Bright im Optimalkontrast-Modus ist. ...
Bildschirmkonfiguration Kontrast Stellen Sie den Kontrast zwischen den Objekten und dem Hintergrund ein. (Bereich: 0~100) Ein höherer Wert steigert den Kontrast, so dass Objekte klarer erscheinen. SAMSUNG Dieses Menü ist nicht verfügbar, wenn Bright im Kino- oder Optimalkontrast-Modus ist. ...
Bildschirmkonfiguration Schärfe Stellen Sie die Umrisse von Objekten klarer oder verschwommener dar. (Bereich: 0~100) Ein höherer Wert lässt die Umrisse von Objekten klarer erscheinen. SAMSUNG Dieses Menü ist nicht verfügbar, wenn Bright im Kino- oder Optimalkontrast-Modus ist. MAGIC SAMSUNG Dieses Menü...
BILD Einstellung einer optimalen Bildqualität, Helligkeit bei der die Augen geschont werden. Kontrast Schärfe Augenschonmodus Spielemodus SAMSUNG MAGIC Bright Custom SAMSUNG MAGIC Angle AUTO AUTO AUTO AUTO Drücken Sie die Taste [ ], um zur gewünschten Option zu wechseln, und drücken Sie dann die Taste [ Die gewählte Option wird aktiviert.
BILD Optimiert die Bildeinstellungen Helligkeit für Spiele. Kontrast Schärfe Augenschonmodus Spielemodus Custom SAMSUNG MAGIC Bright Immer ein SAMSUNG MAGIC Angle AUTO AUTO AUTO Drücken Sie die Taste [ ], um zur gewünschten Option zu wechseln, und drücken Sie dann die Taste [ Die gewählte Option wird aktiviert.
Informationen finden Sie im jeweiligen Handbuch. Sie können die Helligkeit nach Ihren Wünschen einstellen. 4.6.1 Konfigurieren von SAMSUNG MAGIC Bright Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen. Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen.
Informationen finden Sie im jeweiligen Handbuch. Diese Funktion ermöglicht die Anpassung von Blickwinkel, Helligkeit und Farbton nach Ihren Wünschen. 4.7.1 Konfigurieren von SAMSUNG MAGIC Angle Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen. Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen.
Seite 57
Bildschirmkonfiguration ⑤ Seitenmodus : Wählen Sie diese Option für seitliche Betrachtungswinkel. Gruppenbetracht.: Wählen Sie diese Option, wenn es mehrere Betrachter mit den Positionen ① ④ ⑤ gibt. Benutzerdef.: Zurücklehnmodus1 wird standardmäßig angewendet, wenn Benutzerdef. ausgewählt ist. Drücken Sie die Taste [ ], um zur gewünschten Option zu wechseln, und drücken Sie dann die Taste [ Die gewählte Option wird aktiviert.
Die verfügbaren Funktionen können je nach Bildschirmmodell variieren. Entsprechende Informationen finden Sie im jeweiligen Handbuch. 4.8.1 Konfigurieren von SAMSUNG MAGIC Upscale Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen. Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen.
Sie dann [ Drücken Sie [ ], um zu Bildgröße zu navigieren, und drücken Sie dann [ Das folgende Fenster wird angezeigt. BILD Stellen Sie Größe SAMSUNG und Format des auf MAGIC Upscale dem Bildschirm angezeigten Bildes ein. Auto Bildgröße H-Position...
V-Position zu navigieren, und drücken Sie dann Das folgende Fenster wird angezeigt. BILD BILD Verschieben Sie das Verschieben Sie das SAMSUNG SAMSUNG angezeigte Bild nach angezeigte Bild nach MAGIC Upscale MAGIC Upscale links oder rechts. oben oder unten. Bildgröße Breit Bildgröße...
BILD zu navigieren, und drücken Sie dann [ Drücken Sie [ ], um zu Grob zu navigieren, und drücken Sie dann [ Das folgende Fenster wird angezeigt. BILD Einstellung der SAMSUNG Bildwiederholfrequenz. MAGIC Upscale Bildgröße Breit H-Position V-Position Grob 2200...
Sie dann [ Drücken Sie [ ], um zu Fein zu navigieren, und drücken Sie dann [ Das folgende Fenster wird angezeigt. BILD Feinabstimmung SAMSUNG MAGIC Upscale des Bildschirms für lebendige Bilder. Bildgröße Breit H-Position V-Position...
Konfigurieren des Farbtons Jede Funktion wird detailliert beschrieben. Weitere Informationen erhalten Sie über das Gerät. SAMSUNG Passt den Farbton des Bildschirms an. Dieses Menü ist nicht verfügbar, wenn Bright MAGIC Kino- oder Optimalkontrast-Modus ist. Dieses Menü ist nicht verfügbar, wenn...
Konfigurieren des Farbtons Grün Passt den Wert der Farbe Grün im Bild an. (Bereich: 0~100) Ein höherer Wert erhöht die Intensität der Farbe. 5.2.1 Konfigurieren von Grün Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen.
Konfigurieren des Farbtons Blau Passt den Wert der Farbe Blau im Bild an. (Bereich: 0~100) Ein höherer Wert erhöht die Intensität der Farbe. 5.3.1 Konfigurieren von Blau Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen.
Seite 66
Konfigurieren des Farbtons Farbtemp. Stellen Sie die allgemeine Farbtemperatur des Bilds ein. SAMSUNG Dieses Menü ist nicht verfügbar, wenn Angle aktiviert ist. MAGIC 5.4.1 Konfigurieren der Einstellungen für die Farbtemp. Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen.
Konfigurieren des Farbtons Gamma Einstellen der Helligkeit im mittleren Bereich (Gamma) des Bilds. SAMSUNG Dieses Menü ist nicht verfügbar, wenn Angle aktiviert ist. MAGIC 5.5.1 Konfigurieren von Gamma Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen.
Größenänderung oder Verschieben der Anzeige Jede Funktion wird detailliert beschrieben. Weitere Informationen erhalten Sie über das Gerät. Sprache Hiermit können Sie die Menüsprache festlegen. Die Änderungen der Spracheinstellung werden nur auf das Bildschirmmenü übernommen. Sie werden nicht auf andere Funktionen des PCs übernommen. ...
Größenänderung oder Verschieben der Anzeige H-Position (Menü) und V-Position (Menü) H-Position (Menü): Verschiebt die Menü-Position nach links oder rechts. V-Position (Menü): Verschiebt die Menü-Position nach oben oder unten. 6.2.1 Konfigurieren von H-Position (Menü) und V-Position (Menü) Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen.
Größenänderung oder Verschieben der Anzeige Anz. dauer Legt fest, dass das On-Screen-Display (OSD)-Menü automatisch ausgeblendet wird, wenn es eine bestimmte Zeit lang nicht verwendet wurde. Anz. dauer kann zur Festlegung der Zeit verwendet werden, nach der das OSD-Menü ausgeblendet werden soll. 6.3.1 Konfigurieren von Anz.
Größenänderung oder Verschieben der Anzeige Transparenz Einstellen der Transparenz für die Menüfenster: 6.4.1 Ändern des Transparenz Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen. Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen. MENU Drücken Sie [ ], um zu...
Setup und Reset Alles zurücksetzen. Setzt alle Einstellungen des Geräts auf die Werkseinstellungen zurück. 7.1.1 Initialisieren von Einstellungen Alles zurücksetzen. Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen. Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen. MENU Drücken Sie [ ], um zu...
Seite 73
Setup und Reset Smarter Öko-Sparm. Mit der Smarter Öko-Sparm.-Funktion reduzieren Sie den Stromverbrauch, indem Sie den Stromverbrauch der Monitoranzeige senken. Dieses Menü ist nicht verfügbar, wenn Augenschonmodus aktiviert ist. Spielemodus wird automatisch ausgeschaltet, wenn Smarter Öko-Sparm. aktiviert wird. Die verfügbaren Funktionen können je nach Bildschirmmodell variieren.
Seite 74
Setup und Reset Autom. Aus. Plus Sie können das Gerät so einstellen, dass es automatisch ausgeschaltet wird. Die verfügbaren Funktionen können je nach Bildschirmmodell variieren. Entsprechende Informationen finden Sie im jeweiligen Handbuch. 7.3.1 Konfigurieren von Autom. Aus Autom. Aus Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen.
Seite 75
Setup und Reset Ein: Aktiviert den Abschalttimer, sodass das Gerät automatisch ausgeschaltet wird. Drücken Sie die Taste [ ], um zur gewünschten Option zu wechseln, und drücken Sie dann die Taste [ Die gewählte Option wird aktiviert. Danach aussch. Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen.
Setup und Reset 7.3.2 Konfigurieren von Öko-Timer Öko-Timer Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen. Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen. MENU Drücken Sie [ ], um zu SETUP &...
Seite 77
Setup und Reset Öko-Aus nach Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen. Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen. MENU Drücken Sie [ ], um zu SETUP & RESET zu navigieren, und drücken Sie dann [ Drücken Sie [ ], um zu...
Seite 78
Setup und Reset Tasten-Wdh.-Zeit Steuert die Reaktionszeit einer Taste, wenn die Taste gedrückt wird. Die verfügbaren Funktionen können je nach Bildschirmmodell variieren. Entsprechende Informationen finden Sie im jeweiligen Handbuch. 7.4.1 Konfigurieren von Tasten-Wdh.-Zeit Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen.
Menü INFORMATIONEN u.a. INFORMATIONEN Zeigt die aktuelle Eingangsquelle, Frequenz und Auflösung an. 8.1.1 Anzeigen von INFORMATIONEN Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen. Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen. MENU Drücken Sie [ ], um zu...
Sie können die Einstellungen für Helligkeit, Kontrast Schärfe mithilfe der Tasten [ ] auf dem Startbildschirm (auf dem kein OSD-Menü angezeigt wird) ändern. Helligkeit SAMSUNG Dieses Menü ist nicht verfügbar, wenn Bright im Optimalkontrast-Modus ist. MAGIC Dieses Menü ist nicht verfügbar, wenn Smarter Öko-Sparm.
Samsung-Kundendienstcenter 9.1.1 Testen des Geräts Bevor Sie sich an das Samsung-Kundendienstcenter wenden, testen Sie Ihr Gerät folgendermaßen. Wenn das Problem weiterhin besteht, wenden Sie sich an das Samsung-Kundendienstcenter. Überprüfen Sie, ob Ihr Gerät ordnungsgemäß funktioniert, indem Sie die Funktion für den Gerätetest verwenden.
Seite 82
Handbuch zur Fehlerbehebung Bildschirmproblem Problem Lösungen Die Netz-LED ist ausgeschaltet. Der Bildschirm Prüfen Sie, ob das Netzkabel korrekt wird nicht eingeschaltet. angeschlossen ist. (Siehe "3.2 Anschließen und Verwenden eines PCs") Die Meldung Signalkabel prüfen wird angezeigt. Prüfen Sie, ob das Kabel richtig am Gerät angeschlossen ist.
Seite 83
Handbuch zur Fehlerbehebung Problem Lösungen Die weiße Farbe wird nicht korrekt angezeigt. Ändern Sie die Einstellungen für FARBE. (Siehe " Konfigurieren des Farbtons") Auf dem Bildschirm wird kein Bild angezeigt un Das Gerät befindet sich im Stromsparmodus. die Netz-LED blinkt alle 0,5 bis 1 Sekunde. Drücken Sie eine beliebige Taste auf der Tastatur oder bewegen Sie die Maus, um zum vorherigen Bildschirm zurückzukehren.
Seite 84
Handbuch zur Fehlerbehebung F & A Frage Antwort Wie kann ich die Frequenz Stellen Sie die Frequenz auf Ihrer Grafikkarte ein. ändern? Windows XP: Öffnen Sie Systemsteuerung Darstellung und Designs Anzeige Einstellungen Erweitert Monitor, und ändern Sie unter Monitoreinstellungen die Bildschirmaktualisierungsrate.
Seite 85
Handbuch zur Fehlerbehebung Frage Antwort Wie wird die Auflösung Windows XP: Wechseln Sie zu Systemsteuerung Darstellung eingestellt? und Designs Anzeige Einstellungen und passen Sie die Auflösung an. Windows ME/2000: Wechseln Sie zu Systemsteuerung Anzeige Einstellungen und passen Sie die Auflösung an. Windows Vista: Wechseln Sie zu Systemsteuerung Darstellung ...
Unangekündigte Änderungen der oben genannten technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten. Dieses Gerät ist ein digitales Gerät der Klasse A. Detaillierte technischen Daten des Geräts finden Sie auf der Website von Samsung Electronics. 10 Technische Daten...
Seite 87
einen LCD-Monitor austauschen. Wenn der LCD-Monitor eine Frequenz von 85 Hz nicht unterstützt, stellen Sie die vertikale Frequenz mithilfe des CDT-Monitors auf 60 Hz ein, bevor Sie den LCD-Monitor anschließen. Modellname TC222T TC242T Synchronisierung Horizontalfrequenz 31 – 80 KHz Vertikalfrequenz 56 –...
Seite 88
Technische Daten Horizontalfrequenz Vertikalfrequenz Pixeltakt Sync-Polarität Anzeigemodus (kHz) (Hz) (MHz) (H/V) MAC, 1152 x 870 68,681 75,062 100,000 VESA, 1280 x 720 45,000 60,000 74,250 VESA, 1280 x 800 49,702 59,810 83,500 VESA, 1280 x 1024 63,981 60,020 108,000 VESA, 1280 x 1024 79,976 75,025 135,000...
Wenn der Schaden am Gerät verursacht wird durch: Einwirkung von außen oder fallen lassen Verwendung von Zubehör oder separat gekauftem Gerät, das nicht von Samsung freigegeben ist Reparatur durch eine Person, die kein Techniker eines Outsourcing-Serviceunternehmens oder ...
Seite 90
Anhang Andere Das Gerät fällt durch eine Naturkatastrophe (Blitz, Feuer, Erdbeben, Überflutung usw.) aus. Die Verbrauchskomponenten sind aufgebraucht (Batterie, Toner, Leuchtstofflampen, Tonköpfe, Vibrator, Lampe, Filter, Bänder usw.). Wenn der Kunde einen Service anfordert, obwohl das Gerät nicht defekt ist, wird möglicherweise eine Servicegebühr berechnet.
Seite 91
Anhang Terminologie OSD(On Screen Display) Ein On Screen Display (OSD) ermöglicht die Konfiguration von Einstellungen zur Optimierung der Bildqualität. Sie können damit Helligkeit, Farbton, Größe und viele andere Bildschirmeinstellungen mithilfe von auf dem Bildschirm angezeigten Menüs ändern. Grob Grob bezieht sich auf die Frequenz der Funkwellen pro Sekunde. Eine höhere Frequenz sendet eine größere Menge an Daten, wird jedoch stärker reflektiert.
Seite 92
Anhang horizontale Zeilen übertragen und auf dem Bildschirm angezeigt werden. Eine horizontale Frequenz von 85 bedeutet, dass die horizontalen Linien, aus denen sich ein Bild zusammensetzt, 85.000 Mal pro Sekunde übertragen werden. Die horizontale Frequenz wird als 85 kHz angegeben. Vertikalfrequenz Ein Bild besteht aus zahlreichen horizontalen Linien.
Seite 93
SamsungKundendienstcenter Anschließen und Verwenden eines PCs Anzeigedauer Augenschonmodus Reinigung Autom Aus Plus Richtige Haltung für die Verwendung des Geräts Bauteile Bildgröße SAMSUNG MAGIC Angle Blau SAMSUNG MAGIC Bright SAMSUNG MAGIC Upscale Schärfe Copyright Sicherheitshinweise Smarter ÖkoSparm Spielemodus Sprache F &...
Seite 94
Index Was ist der Windows 10 Enterprise LTSBKlient Zur Verwendung von Windows 10 Enterprise LTSB Index...
