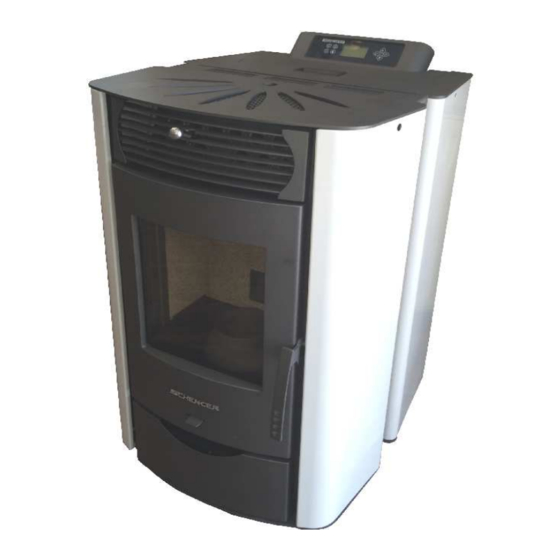

- Seite 1 Art.-Nr. 22001 Bedienungsanleitung Schenger-Pelletofen HP-40 Schenger GmbH Seite 1 von 23...
-
Seite 2: Inhaltsverzeichnis
Seite 13 Teileliste Seite 13 Schnittzeichnung Seite 14 Entsorgung Seite 14 Fernbedienung Seite 15 Schaltplan Seite 16 CE-Erklärung Seite 17 Leistungserklärung Seite 18 Wartungsnachweise Seite 19-21 Notizen Seite 22 Kontakt und Service Seite 23 Schenger GmbH Seite 2 von 23... -
Seite 3: Sicherheitshinweise
Rufen Sie bei Schornsteinbrand die Feuerwehr. WICHTIG: Verwahren Sie Verpackungsteile (Folien, Plastikbeutel, Styropor, etc.) nur an Orten auf, die Kindern, insbesondere Säuglingen sowie Tieren nicht zugänglich sind, da Verpackungsteile oft nicht erkennbare Gefahren bergen (z.B. Erstickungsgefahr). Schenger GmbH Seite 3 von 23... -
Seite 4: Montage + Aufbau
Bei der Erstbefeuerung und nach längerem Nichtbenutzen darf der Ofen maximal auf Stufe 3 betrieben werden. Eine zu hohe Temperatur kann bei der Erstbefeuerung zu Schäden an der Isolation (Vermiculite) führen. Nach ca. 3 Stunden können Sie den Ofen normal betreiben. Schenger GmbH Seite 4 von 23... - Seite 5 Betrieb bis max. 7 Stunden. Während des Betriebs kann eine Brenndauer festgelegt werden. Halten-Taste: Im Wochenmodus, wenn die aktuell laufende Phase verlängert werden soll. Der Betrieb bleibt solange unverändert, bis die „Halten“-Taste erneut gedrückt wird. Schenger GmbH Seite 5 von 23...
- Seite 6 Betriebsmodus und sonstige Einstellung an. 12. Empfänger Fernbedienung. 1. Datum und Zeit: Uhrzeit/Tag/Datum/Jahr 2. Raumtemperatur (°C oder °F) 3. Gewünschte Raumtemperatur 4. Betriebsstatus 5. Info Anzeige: eingestellter Modus 6. Ein / Aus 7. Heizstufen - Anzeige Schenger GmbH Seite 6 von 23...
- Seite 7 = Unterdruck nicht vorhanden. (Ursache: Türe geöffnet, Ascheschublade nicht korrekt geschlossen). Sicherheitseinrichtung: Sobald Druckausgleich stattfindet wird die Pelletförderung innerhalb der Heizphase unterbrochen. Limitschalter: Zusätzliche Sicherheitseinrichtung für USA und Kanada. Innerhalb von Deutschland nicht erforderlich, bzw. vorgeschrieben. Schenger GmbH Seite 7 von 23...
-
Seite 8: Erstinbetriebnahme
Im Display erscheint das Zündungs-Symbol und das Symbol für die Pelletzufuhr blinkt. Sobald die Zündung der Pellets erfolgt ist (sichtbare Flamme) und eine Abgastemperatur von 52°C vorliegt, kann durch die AUFWÄRTS und ABWÄRTS-Tasten die Heizstufe eingestellt Schenger GmbH Seite 8 von 23... -
Seite 9: Fehlermeldungen / Alarm
Durch anschließende bestätigen mit Taste 7 gelangen Sie in die Minutenauswahl. 5. Nachdem Start- + Stoppzeit erfolgreich eingestellt wurden, kann eine gewünschte Temperatur gewählt werden. (Sobald die eingestellte Temperatur erreicht wurde, regelt der Ofen selbstständig die Heizstufen). Schenger GmbH Seite 9 von 23... -
Seite 10: Diagnose-Modus
Sicherung wieder deaktivieren. Aschenkasten entleeren: Der Aschenkasten hat ein großes Volumen und muss nicht jeden Tag geleert werden. Es empfiehlt sich jedoch während der Heizperiode vor dem Startvorgang die Aschemenge zu kontrollieren und ggf. zu entsorgen. Schenger GmbH Seite 10 von 23... -
Seite 11: Brennstoffe
- Kamin undicht Sofort für Raumdurchlüftung sorgen Innenraum oder Scheibe verrußt stark Feuchter Brennstoff, unvollständige Verbrennung durch Luftmangel Ofen geht während des Betriebes aus - Luftmangel - Aschenkasten überfüllt - Kaminzug zu niedrig - falscher Brennstoffe Schenger GmbH Seite 11 von 23... -
Seite 12: Fehlercodetabelle
Überhitzungsgefahr - Schlechte Pelletsqualität - Pellets tauschen (falsche Körnung, falscher - Sicherheitsabstände Brennwert) einhalten - Sicherheitsabstände nicht - Kaminzug prüfen eingehalten - Leistungsstufe anpassen - Raumtemperatur zu hoch - Kaminzug - Leistungs-/ Raumgrößenverhältnis falsch Schenger GmbH Seite 12 von 23... -
Seite 13: Technische Daten
TECHNISCHE DATEN: Bezeichnung/Typ: SCHENGER – HP40 – ART. Nr.: 22001 Feuerleistung: 8,1 KW Nennleistung: 7,1 KW Wirkungsgrad: 87,1% Luftschieber: 1 Schieber für Scheibenspülung Brennstoff: Holz-Pellets (DIN-Plus-Norm Ø 6mm) Abmessungen: Breite: 523mm Höhe: 915 mm (inkl. Steuereinheit) Tiefe: 612 mm (inkl. Steuereinheit) Türabmessungen:... -
Seite 14: Schnittzeichnung
Schnittzeichnung Entsorgung Im Falle der Entsorgung dieses Gerätes, wenden Sie sich bitte an die SCHENGER GmbH, Ihren lokalen Händler oder einen lokalen Wertstoffverwerter. Führen Sie das Gerät keinesfalls einer kommunalen Sammelstelle zu! Entsorgen Sie das Gerät keinesfalls über den normalen Hausmüll! Sie leisten damit einen wichtigen Beitrag zur Erhaltung der Umwelt. -
Seite 15: Fernbedienung
Entfernen Sie vor der ersten Verwendung der Fernbedienung die Schutzfolie der Batterie. Die Schutzfolie kann ohne öffnen der Batterieabdeckung entfernt werden in dem Sie die Folie an der Plastiklasche auf der Rückseite der Fernbedienung heraus ziehen. Schenger GmbH Seite 15 von 23... -
Seite 16: Schaltplan
Schaltplan Schenger GmbH Seite 16 von 23... -
Seite 17: Ce-Erklärung
Schenger GmbH Seite 17 von 23... -
Seite 18: Leistungserklärung
Schenger GmbH Seite 18 von 23... -
Seite 19: Wartungsnachweise
__________________________ Rauchgaszüge geprüft bzw. gereinigt: Sichtprüfung auf Beschädigungen: Prüfung auf Dichtheit: Sicherheitsabstände zu brennbaren Materialien: Datum: n.i.O Bemerkung Prüfer: __________________________ Rauchgaszüge geprüft bzw. gereinigt: Sichtprüfung auf Beschädigungen: Prüfung auf Dichtheit: Sicherheitsabstände zu brennbaren Materialien: Schenger GmbH Seite 19 von 23... - Seite 20 Rauchgaszüge geprüft bzw. gereinigt: Sichtprüfung auf Beschädigungen: Prüfung auf Dichtheit: Sicherheitsabstände zu brennbaren Materialien: Datum: I.O n.i.O Bemerkung Prüfer: __________________________ Rauchgaszüge geprüft bzw. gereinigt: Sichtprüfung auf Beschädigungen: Prüfung auf Dichtheit: Sicherheitsabstände zu brennbaren Materialien: Schenger GmbH Seite 20 von 23...
- Seite 21 Rauchgaszüge geprüft bzw. gereinigt: Sichtprüfung auf Beschädigungen: Prüfung auf Dichtheit: Sicherheitsabstände zu brennbaren Materialien: Datum: I.O n.i.O Bemerkung Prüfer: __________________________ Rauchgaszüge geprüft bzw. gereinigt: Sichtprüfung auf Beschädigungen: Prüfung auf Dichtheit: Sicherheitsabstände zu brennbaren Materialien: Schenger GmbH Seite 21 von 23...
-
Seite 22: Notizen
Notizen: Schenger GmbH Seite 22 von 23... -
Seite 23: Kontakt Und Service
Kontakt und Service Bei Rückfragen wenden Sie sich bitte vertrauensvoll an uns: SCHENGER GmbH Austr. 92 74076 Heilbronn DEUTSCHLAND Tel. 0049 7131 6187999 e-mail: info@schenger-vertrieb.com www.schenger-vertrieb.de Um Ihnen bei Anwendungs-/technischen Fragen bestmöglich und schnell weiterhelfen zu können, geben Sie bei Rückfragen bitte immer die Serien-Nr. Ihres Pelletofens an.
