Funk-Gateway Zwischenstecker
Funk-Gateway Zwischenstecker
Art.-Nr. : FM GATE 1 ZSNA
Bedienungsanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen
und beachten.
Zwischensteckergeräte dürfen nicht hintereinander gesteckt werden und müssen leicht
zugänglich sein.
Die Funk-Übertragung erfolgt auf einem nicht exklusiv verfügbaren Übertragungsweg
und ist daher nicht geeignet für Anwendungen aus dem Bereich der Sicherheitstechnik,
wie z. B. Not-Aus, Notruf.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2 Geräteaufbau
(1) SCHUKO-Steckdose mit erhöhtem Berührungsschutz
(2) Rote Status-LED, verdeckt
(3) Taste Prog
3 Funktion
Systeminformation
Dieses Gerät ist Teil des eNet-Systems und des Funk-Management-Systems.
Die Reichweite eines Funksystems hängt von verschiedenen äußeren Gegebenheiten ab. Mit
der Wahl des Montageortes kann die Reichweite optimiert werden.
Dieses Gerät entspricht den Anforderungen der R&TTE Richtlinie 1999/5/EG.
Konformitätserklärung und weiterführende Informationen zum eNet- und Funk-Management-
System finden Sie auf unserer Internetseite.
Das Gerät darf in allen EU- und EFTA-Staaten betrieben werden.
Bestimmungsgemäßer Gebrauch
-
Steuerung von eNet-Aktoren durch Funk-Management-Sender
82582113
J:0082582113

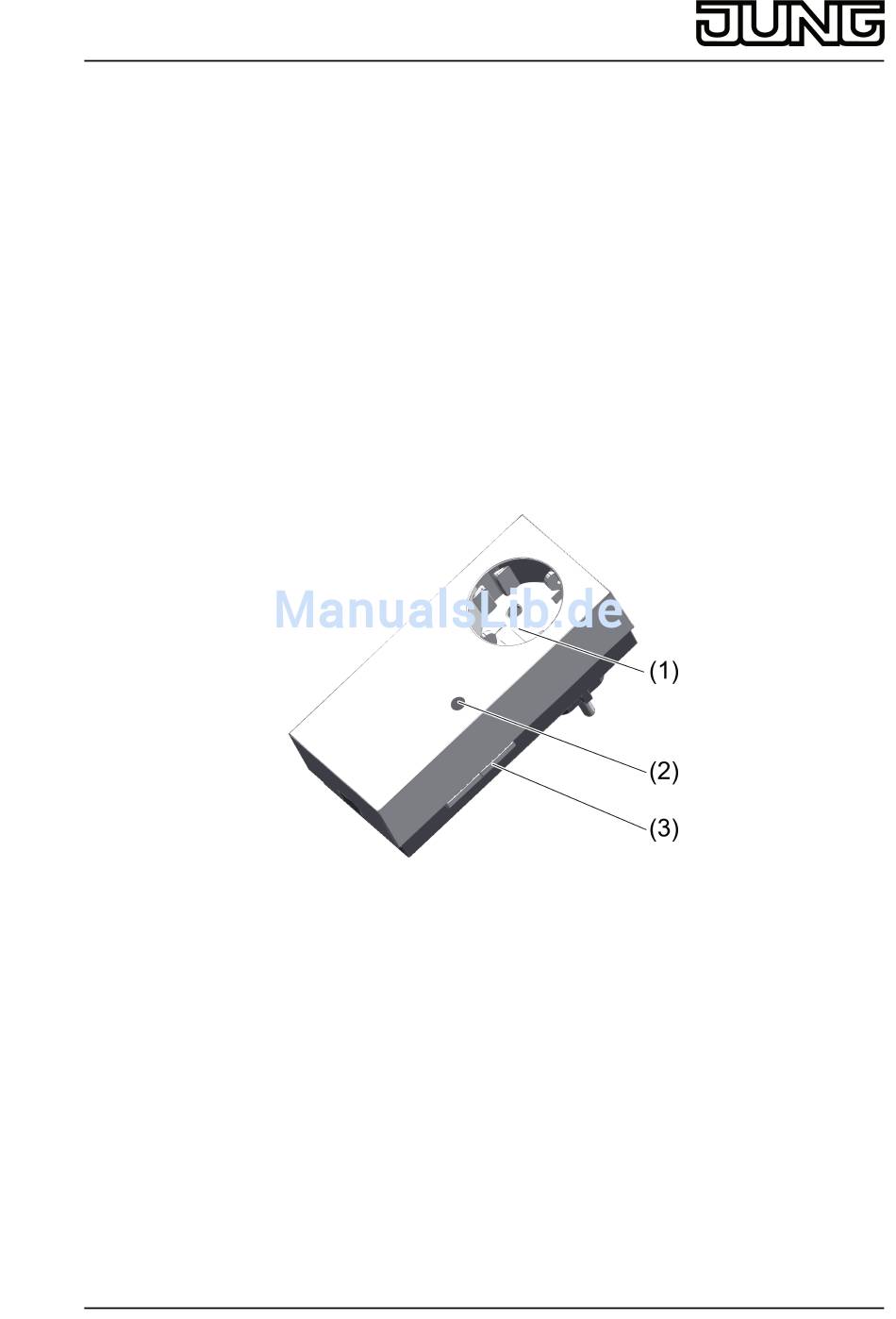

Bild 1: Gateway
1/8
13.03.2014
