Inhaltszusammenfassung für Jackle G 600 S

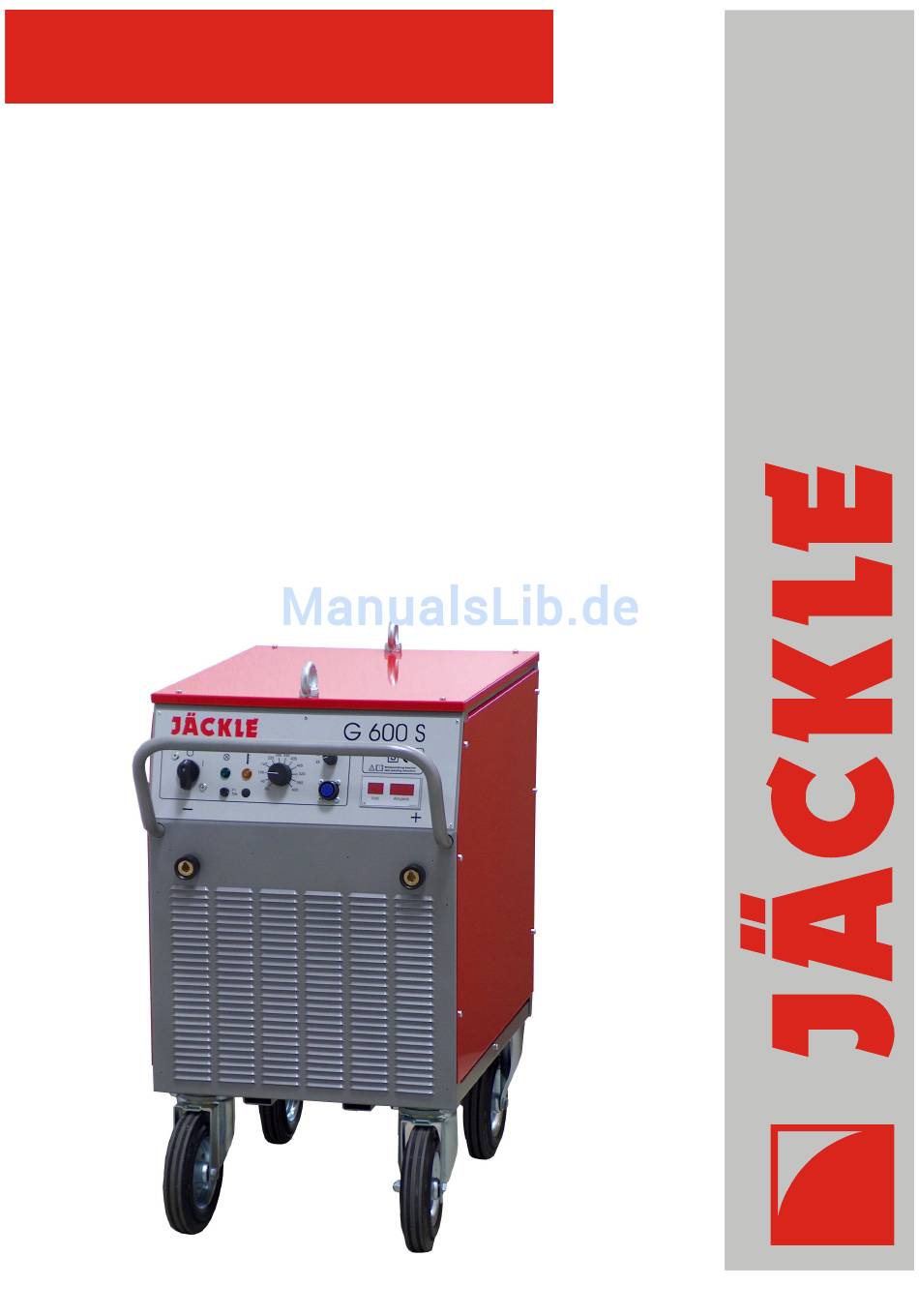

  • Seite 1 B E T R I E B S A N L E I T U N G B E T R I E B S A N L E I T U N G MIG/MAG Betriebsanleitung G 600 S...
  • Seite 2 Allgemeine Informationen: Diese Betriebsanleitung soll Sie dabei unterstützen, mit dem Schweißgerät effektiv und sicher zu arbeiten. Bitte lesen Sie die Anleitung vor Inbetriebnahme der Anlage gründlich durch. Die Informationen dieser Betriebsanleitung müssen dem Bedienungspersonal zugänglich gemacht werden. Die Anleitung sollte als Nachschlagewerk immer griffbereit in der Nähe der Anlage sein.
  • Seite 3: Eg-Konformitätserklärung

    G 600 S EG-KONFORMITÄTSERKLÄRUNG Hersteller: Jäckle Schweiß- und Schneidtechnik GmbH Riedweg 4 D – 88339 Bad Waldsee Hiermit erklären wir, daß nachfolgend aufgeführte Stromquelle den Sicherheitsanforderungen der EG-Richtlinien entspricht. Bezeichnung der Anlage: Schweißgleichrichter für Elektrode Typ der Anlage: G 600 S Einschlägige EG-Richtlinien:...
  • Seite 4: Inhaltsverzeichnis

    Abbildungen: Abbildung 4.1 Bedienelemente .................... 8 Abbildung 8.1 Frontansicht ....................12 Abbildung 8.2 Seitenansichten ..................13 Abbildung 9.1 Schaltplan G 600 S ..................15 Schutzvermerk nach DIN ISO 16016 beachten Irrtümer und technische Änderungen vorbehalten ! Version 2.00 Januar 2012...
  • Seite 5: Kurzbeschreibung

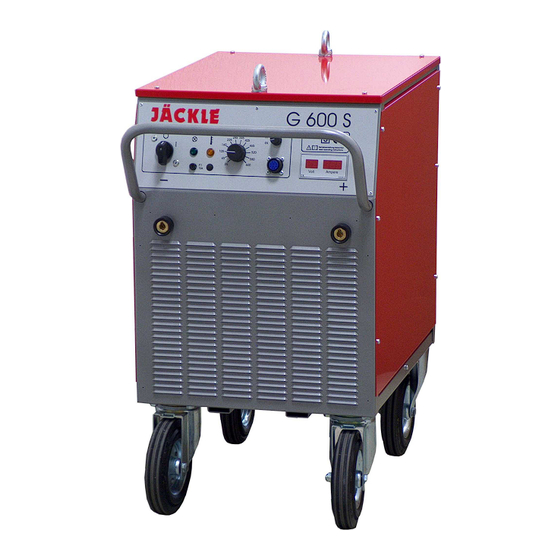

    G 600 S 1. Kurzbeschreibung Der Schweißgleichrichter G 600 S ist ausschließlich für das Elektrodenschweißen, das Fugenhobeln und das WIG-Schweißen im Lift-Arc-Betrieb (ohne HF) mit Gleichstrom bestimmt. Folgende Eigenschaften kennzeichnen den Schweißgleichrichter G 600 S: - Stufenlos einstellbarer Schweißstrom von 35 A bis 600 A.
  • Seite 6: Technische Daten

    G 600 S 2. Technische Daten Netzspannung, 3 Phasen 400 V / 50 Hz oder 60 Hz Sicherung 63 A träge Max. Leistungsaufnahme 50 kVA Einstellbereich 35 - 600 A stufenlos Arbeitsspannung 21 - 44 V Leerlaufspannung 80 V Einschaltdauer 35 %...
  • Seite 7: Sicherheitshinweise

    G 600 S 3. Sicherheitshinweise Die Anlage ist nach den einschlägigen internationalen Normen gebaut. Wie bei jedem technischen Produkt können aber von der Anlage bei unsachgemäßer oder nicht bestim- mungsgemäßer Benutzung Gefahren ausgehen. Die Anlage ist ausschließlich für das Elektrodenschweißen bestimmt.
  • Seite 8: Verhütung Von Elektrischen Schlägen

    G 600 S 3.2 Verhütung von elektrischen Schlägen Warnung: Das Berühren stromführender Teile kann tödliche elektrische Schlä- ge oder schwere Verbrennungen verursachen. Beim Schweißen entsteht ein Stromkreis über den Brenner, das Werkstück (alle damit verbundenen Teile) und das Massekabel, zu- rück in die Anlage.
  • Seite 9: Strahlung

    G 600 S 3.3 Strahlung Die Strahlung des Lichtbogens kann zu Augenschä- den und Hautverbrennungen führen. Deshalb sollte zum Schutz der Augen ein Schweißschild oder ein Schutzhelm verwendet werden. Die Haut muss durch geeignete Schutzbekleidung (Schweißerhandschuhe, Lederschürze, Sicherheits- schuhe) geschützt werden.
  • Seite 10: Gasdruckausrüstung

    G 600 S 3.5 Rauchgas Beim Schweißen entstehen Rauchgase bzw. toxische Dämpfe. Deshalb darf die Schweißanlage nur in gut belüfteten Hallen, im Freien oder in geschlossenen Räumen mit starker Absaugung (am besten unterhalb der Schweißzone absaugen) verwendet werden. Der Schweißbereich des Werkstücks muss von Lösungs- und Ent- fettungsmitteln gereinigt werden, um die Bildung von Giftgasen zu vermeiden bzw.
  • Seite 11: Weitere Vorschriften

    G 600 S 3.7 Weitere Vorschriften Neben den Hinweisen in dieser Betriebsanleitung sind die allgemeingültigen Sicherheits- vorschriften zu beachten, insbesondere die Unfallverhütungsvorschriften BGV A3 (Elektrische Anlagen und Betriebsmittel) und BGR 500 Kap. 2-26 (Schweißen, Schneiden und verwandte Arbeitsverfahren) Außerdem weisen wir darauf hin, dass die Anlage in bestimmten Einsatzbereichen trotz eingehaltener Aussendungsgrenzwerte elektromagnetische Störungen verursachen kann...
  • Seite 12: Bedienelemente

    G 600 S 4. Bedienelemente G 600 S Ampere Volt DAVM 3 Abbildung 4.1 Bedienelemente Hauptschalter Stellung "O": Anlage ausgeschaltet. Stellung "I": Anlage eingeschaltet, Kontrolleuchte Netz leuchtet, Ventilator läuft. Sicherungen F1 2 A träge, für Steuertrafo Kontrollleuchte Netz Leuchtet, wenn Anlage eingeschaltet ist.
  • Seite 13: Inbetriebnahme Und Schweißen

    G 600 S Digitales Volt / Amperemeter Auf dem Gerät können ständig die aktuellen Strom bzw. Spannungwerte abgelesen werden. Am Ende des Schweißvorganges bleiben die letzten Werte für ca. 15 Sekunden auf der Anzeige stehen. Schweißkabelanschlußbuchse (-) Schweißkabelanschlußbuchse (+) 5. Inbetriebnahme und Schweißen - Anlage aufstellen Achten Sie bei der Aufstellung auf ausreichenden Platz für Eintritt und Austritt der Kühl--...
  • Seite 14: Pflege Und Sicherheitsprüfung

    G 600 S 6. Pflege und Sicherheitsprüfung Die Wartung der Anlage sollte in regelmäßigen Zeitabständen in Abhängigkeit von Benut- zungsgrad und Arbeitsplatzverhältnis erfolgen. Vor Beginn der Wartungsarbeiten Netzstecker ziehen ! Innenraum der Anlage je nach Verschmutzungsgrad mit Pressluft ausblasen. Hinweis: Die Anlage muss aus Sicherheitsgründen einmal im Jahr durch die Fa.
  • Seite 15: Störungen, Fehler, Ursache Und Beseitigung

    G 600 S 7. Störungen, Fehler, Ursache und Beseiti- gung Achtung! Fehler und Defekte an der elektrischen Anlage dürfen nur von einer Elektrofachkraft behoben werden. Störungen/Fehler Ursache Beseitigung Netz angeschlossen und Netzspannung ausgefallen Netzsicherung, Netzkabel prüfen Netzschalter ein / Kontrolleuchte Netz 1 Netzphase fehlt Netzsicherung / Netzkabel prüfen...
  • Seite 16: Ersatzteile

    G 600 S 8. Ersatzteile 9,10 11,12 Abbildung 8.1 Frontansicht Betriebsanleitung Seite 12...
  • Seite 17: Abbildung 8.2 Seitenansichten

    G 600 S Abbildung 8.2 Seitenansichten Betriebsanleitung Seite 13...
  • Seite 18 Stecker, gerade, 10-polig mit Schraubverschluß 410.010.045 Einbausteckbuchse BE 70-95 DIX BE 70-95 Netzkabel kpl. 4 x 10 qmm, 5m 704.100.005 Schweißtrafo G 600 S, komplett mit Anschlußkabel 706.005.108 Thermoschalter 170° C (Öffner) für Schneidtrafo 445.170.002 Drossel G 600 S komplett mit Anschlußkabel 706.005.109 Thyristorsatz 600 A 460.600.001...
  • Seite 19: Schaltplan

    10 k lin. Thermoschalter Trafo Thermoschalter Trafo Widerstand 82 Ohm Thermoschalter Thyristor Shunt 600A Schalter Hot Start Schweißtrafo Umschalter intern/ Steuertrafo extern Thyristor (Schweißstrom) JÄCKLE Name: Gerlach Stromlaufplan Datum: 19.05.11 G 600 S Nr.: G00-600.001 Schweiß- und Schneidtechnik 400V 3~50/60Hz*...
  • Seite 20 JÄCKLE Schweiß- u. Schneidtechnik GmbH Riedweg 4 u. 9 D-88339 Bad Waldsee GERMANY www.jaeckle-sst.de info@jaeckle-sst.de Text und Abbildungen entsprechen dem technischen Stand bei Drucklegung. Irrtümer und Änderungen vorbehalten. Contents corresponding to technical standard at printing. Errors and subjects to change without notice excepted. 05/09, online: www.jaeckle-sst.de, copyrightJÄCKLE GmbH Bad Waldsee, Germany...
