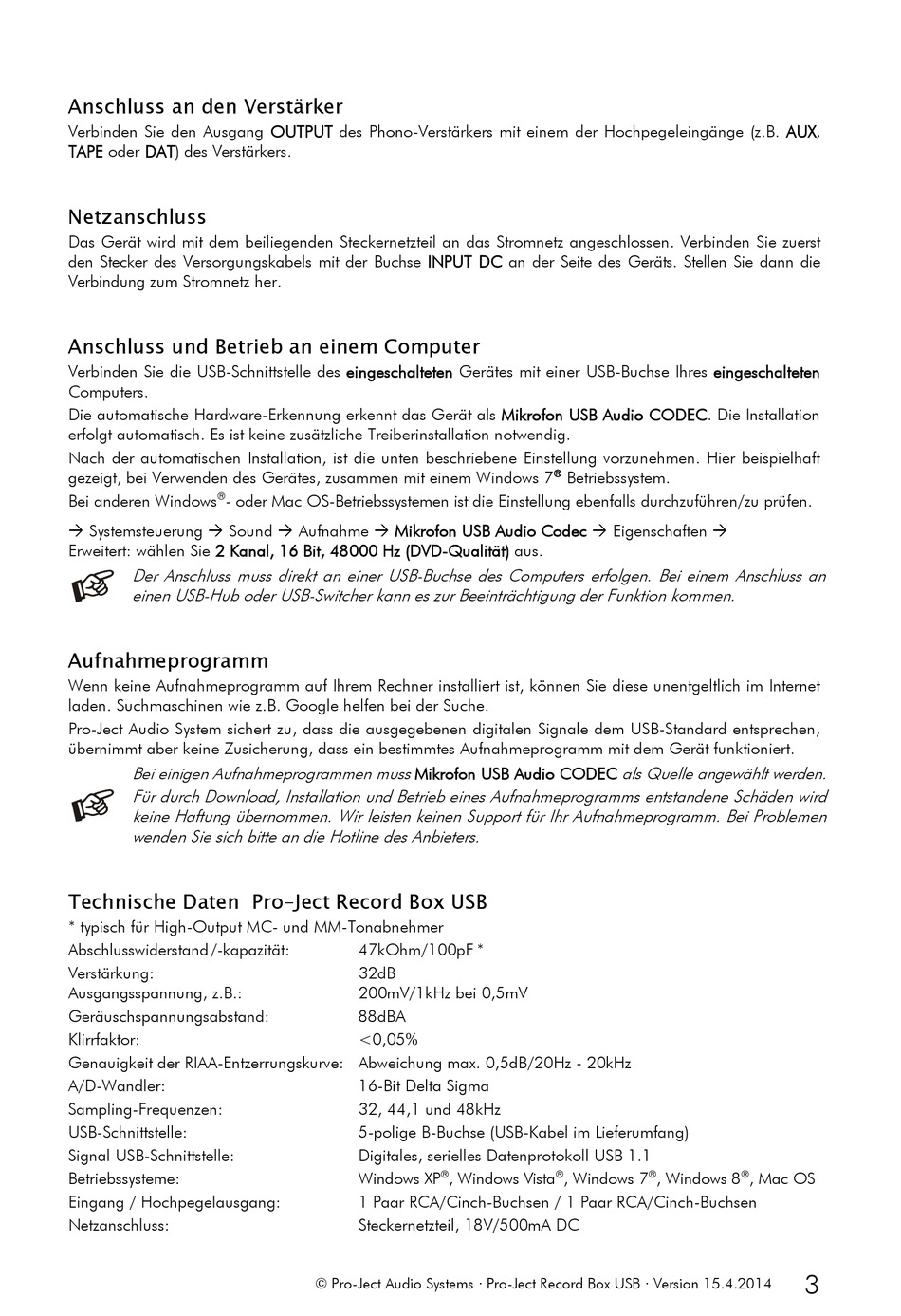

Pro-Ject Audio Systems Record Box USB Bedienungsanleitung Seite 3

Anschluss an den Verstärker
Verbinden Sie den Ausgang OUTPUT des Phono-Verstärkers mit einem der Hochpegeleingänge (z.B. AUX,
TAPE oder DAT) des Verstärkers.
Netzanschluss
Das Gerät wird mit dem beiliegenden Steckernetzteil an das Stromnetz angeschlossen. Verbinden Sie zuerst
den Stecker des Versorgungskabels mit der Buchse INPUT DC an der Seite des Geräts. Stellen Sie dann die
Verbindung zum Stromnetz her.
Anschluss und Betrieb an einem Computer
Verbinden Sie die USB-Schnittstelle des eingeschalteten Gerätes mit einer USB-Buchse Ihres eingeschalteten
Computers.
Die automatische Hardware-Erkennung erkennt das Gerät als Mikrofon USB Audio CODEC. Die Installation
erfolgt automatisch. Es ist keine zusätzliche Treiberinstallation notwendig.
Nach der automatischen Installation, ist die unten beschriebene Einstellung vorzunehmen. Hier beispielhaft
gezeigt, bei Verwenden des Gerätes, zusammen mit einem Windows 7
Bei anderen Windows ® - oder Mac OS-Betriebssystemen ist die Einstellung ebenfalls durchzuführen/zu prüfen.
 Systemsteuerung  Sound  Aufnahme  Mikrofon USB Audio Codec  Eigenschaften 
Erweitert: wählen Sie 2 Kanal, 16 Bit, 48000 Hz (DVD-Qualität) aus.
Der Anschluss muss direkt an einer USB-Buchse des Computers erfolgen. Bei einem Anschluss an
einen USB-Hub oder USB-Switcher kann es zur Beeinträchtigung der Funktion kommen.
Aufnahmeprogramm
Wenn keine Aufnahmeprogramm auf Ihrem Rechner installiert ist, können Sie diese unentgeltlich im Internet
laden. Suchmaschinen wie z.B. Google helfen bei der Suche.
Pro-Ject Audio System sichert zu, dass die ausgegebenen digitalen Signale dem USB-Standard entsprechen,
übernimmt aber keine Zusicherung, dass ein bestimmtes Aufnahmeprogramm mit dem Gerät funktioniert.
Bei einigen Aufnahmeprogrammen muss
Für durch Download, Installation und Betrieb eines Aufnahmeprogramms entstandene Schäden wird
keine Haftung übernommen. Wir leisten keinen Support für Ihr Aufnahmeprogramm. Bei Problemen
wenden Sie sich bitte an die Hotline des Anbieters.
Technische Daten Pro-Ject Record Box USB
* typisch für High-Output MC- und MM-Tonabnehmer
Abschlusswiderstand /-kapazität:
Verstärkung:
Ausgangsspannung, z.B.:
Geräuschspannungsabstand:
Klirrfaktor:
Genauigkeit der RIAA-Entzerrungskurve: Abweichung max. 0,5dB/20Hz - 20kHz
A/D-Wandler:
Sampling-Frequenzen:
USB-Schnittstelle:
Signal USB-Schnittstelle:
Betriebssysteme:
Eingang / Hochpegelausgang:
Netzanschluss:
Mikrofon USB Audio CODEC
47kOhm/100pF *
32dB
200mV/1kHz bei 0,5mV
88dBA
<0,05%
16-Bit Delta Sigma
32, 44,1 und 48kHz
5-polige B-Buchse (USB-Kabel im Lieferumfang)
Digitales, serielles Datenprotokoll USB 1.1
Windows XP ® , Windows Vista
1 Paar RCA/Cinch-Buchsen / 1 Paar RCA/Cinch-Buchsen
Steckernetzteil, 18V/500mA DC
© Pro-Ject Audio Systems · Pro-Ject Record Box USB · Version 15.4.2014
®
Betriebssystem.
als Quelle angewählt werden.
® , Windows 7 ® , Windows 8 ® , Mac OS
3
