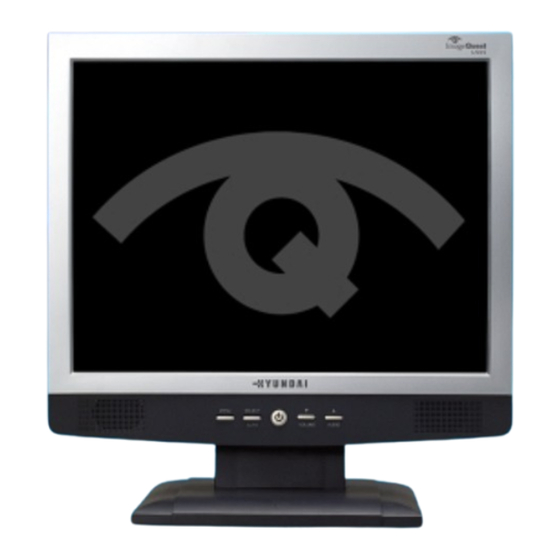

- Seite 1 NEXT Type No. L17A0D080 Hyundai ImageQuest L70S + TFT LCD Color Monitor Benutzerhandbuch Click www.hyundaiQ.com...
- Seite 2 BACK U.S.A. U.S.FEDERAL COMMUNICATIONS COMMISSION NEXT RADIO FREQUENCY INTERFERENCE STATEMENT INFORMATION TO THE USER NOTE : This equipment has been tested and found to comply with the limits for a Class B digital device pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation.
-
Seite 3: Declaration Of Conformity
467-860 KOREA declare under our sole responsibility that the product: Kind of equipment COLOR MONITOR Type-Designation L17A0D080 to which this declaration relates is in conformity with the following standard(s) or other normative document(s) Safety : EN60950:2000 EMC : EN 55013/1990+A12 :1994+A13:1996+A14:1999... -
Seite 4: Inhaltsverzeichnis
BACK L70S 17" TFT LCD Color Monitor NEXT Inhaltsverzeichnis 1. Einleitung ........1/22 2. Sicherheitsinformationen .....1/22 3. Installation des Monitors ....4/22 3-1. Zubehörliste ........4/22 3-2. Installationsanweisungen für den Ständer ..........5/22 3-3. Auswahl eines geeigneten Standorts ...6/22 3-4. Anschließen des Monitors ....6/22 3-5. -
Seite 5: Einleitung
BACK L70S 17" TFT LCD Color Monitor NEXT 1. Einleitung Dieses Handbuch hilft dem Benutzer des Hyundai ImageQuest L70S + bei der Installation und der Benutzung. Ihr neuer Bildschirm ist ein hochergonomischer Farbbildschirm, • 17" sichtbare Röhrendiagonale SXGA LCD •... - Seite 6 BACK L70S 17" TFT LCD Color Monitor NEXT Betreiben Sie den Monitor nicht bei extremer Hitze, Feuchtigkeit oder Staubentwicklung. Temperatur: 5~35°C Luftfeuchtigkeit: 30~80 (rel.). Schalten Sie den Monitor stets aus, bevor Sie das Netzkabel an einer Steckdose anschließen. Achten Sie darauf, das Netzkabel sowie alle anderen Anschlußkabel sicher und ordnungsgemäß...
-
Seite 7: Pflege Und Instandhaltung
BACK L70S 17" TFT LCD Color Monitor NEXT Pflege und Instandhaltung • Um die Gefahr eines Stromschlags zu vermeiden, öffnen Sie unter keinen Umständen das Gehäuse der Bildschirmeinheit. Die Einheit kann nicht vom Benutzer gewartet werden. Trennen Sie die Bildschirmeinheit vor der Reinigung von der Stromversorgung. -
Seite 8: Installation Des Monitors
BACK L70S 17" TFT LCD Color Monitor NEXT 3. Installation Monitors Sie sollten die folgenden Einzelteile im Karton vorfinden: 3-1. Zubehörliste Japan Netzkabel 15poliges America/Canada Europe D-Sub-kabel Haupteinheit Audio-kable South Africa Australia (Option) Ständer Compact Disc Korea Das oben abgebildete Netzkabel kann für den Betrieb in Bereichen mit abweichender Netzspannung ausgewechselt werden. -
Seite 9: Installationsanweisungen Für Den Ständer
BACK L70S 17" TFT LCD Color Monitor NEXT Installation- 3-2. Installieren Sie den Ständer gemäß den nachfolgenden Anweisungen auf einer sanweisungen für den flachen Unterlage. Ständer Legen Sie die Haupteinheit mit dem Bildschirm nach unten ab und klappen Sie den Ständer bis zu einem Winkel von 90 Grad auf. Befestigen Sie den Sockel am Ständer, indem Sie ihn in der richtigen Position nach unten drücken. -
Seite 10: Auswahl Eines Geeigneten Standorts
BACK L70S 17" TFT LCD Color Monitor NEXT 3-3. Auswahl eines • Stellen Sie die Bildschirmeinheit in einem Abstand von mindestens 30 cm von anderen elektrischen oder Wärme erzeugenden Geräten auf, und sorgen Sie an den Seiten für einen Abstand von jeweils mindestens 10 cm, um eine einwandfreie Belüftung zu gewährleisten. - Seite 11 BACK L70S 17" TFT LCD Color Monitor NEXT Schalten Sie den Computer ein. Die Bildschirmanzeige erscheint innerhalb von etwa 10 Sekunden. Stellen Sie das Bild ein, um eine optimale Bildqualität zu erreichen. Weitere Informationen dazu finden Sie in dem Abschnitt Einstellen der Bildschirmanzeige in diesem Handbuch.
-
Seite 12: Audiosystem
BACK L70S 17" TFT LCD Color Monitor NEXT • Audio system Dieser Monitor verfügt über ein Audiosystem mit zwei integrierten Mikrolautsprechern. Jeder der beiden Mikrolautsprecher hat eine Ausgangsleistung von maximal 2W (eff.). Zusätzlich hat das System einen Kopfhöreranschluß. Beim Einschalten des Monitors ist der Ton deaktiviert. Um den Ton zu aktivieren, benutzen Sie bitte die Funktionstaste AUDIO an der Gerätevorderseite oder das OSD-Menü. -
Seite 13: Bildwiederholfrequenz Einstellen
BACK L70S 17" TFT LCD Color Monitor NEXT Netztaste/LED-Anzeige 3-5. Bildwiederholfrequenz Um Ihre Bildwiederholfrequenz in Windows 98/ME/XP/2000 einzustellen, müssen (refresh rate) Sie die folgenden Anweisungen befolgen: einstellen Gehen Sie zur Bildwiederholfrequenz (Start-Einstellungen-Systemsteuerung). Doppelklicken Sie auf das Symbol ‘Bildschirm’ (Display). Klicken Sie auf die Registerkarte ‘Einstellungen’ (Settings). Klicken Sie auf die Schaltfläche ‘Erweitert’... -
Seite 14: Synchronwerte-Tabelle
BACK L70S 17" TFT LCD Color Monitor NEXT Synchronwerte-Tabelle Falls das vom System kommende Signal nicht mit dem voreingestellten Taktmodus übereinstimmt, müssen Sie den Modus anhand der Angaben im Benutzerhandbuch zur Grafikkarte anpassen, da andernfalls eventuell keine Bildschirmanzeige erfolgt. Die empfohlene Einstellung ist eine Auflösung von 1280x1024 und eine Bildwiederholfrequenz (refresh rate) von 60Hz. -
Seite 15: Benutzerumgebung
BACK L70S 17" TFT LCD Color Monitor NEXT 3-6. Benutzerumgebung Empfohlene ergonomische Benutzerumgebung • Der Anzeigewinkel des Monitors sollte zwischen 0 und 20 Grad liegen. Kensington- Sicherheitseinschub Kensington- Sicherheitseinschub • Dieser Bildschirm unterstützt eine Sicherheitsvorrichtung vom Typ Kensington (Schloss) zur Absicherung des Monitors. Kensington-Schloss wird nicht mitgeliefert. •... -
Seite 16: Wandmontage
BACK L70S 17" TFT LCD Color Monitor NEXT VESA FPMPMI • Diese Anzeigeeinheit unterstützt den VESA FPMPMI-Standar d; im Sockel befinden sich vier Schraubenlöcher für 75x75mm-Befestigungsschrauben. • Kaufhinweise für VESA Flachbildschirm-Montageeinheiten erhalten Sie unter der nachfolgend genannten Kontaktadresse. Für die Installation dürfen nur Schrauben der Größe M4 x12 verwendet werden. -
Seite 17: Einstellen Der Bildschirmanzeige
BACK L70S 17" TFT LCD Color Monitor NEXT 4. Einstellen der Die Bildschirmanzeige kann über die Knöpfe unterhalb der Bildschirmfläche Bildschirmanzeige eingestellt werden. 1280x1024 H:63.9 V:60.0 BRIGHTNESS BRIGHTNESS 13/22... -
Seite 18: Gehen Sie Bei Der Verwendung Der
BACK L70S 17" TFT LCD Color Monitor NEXT 4-1. Gehen Sie bei der Drücken Sie die Taste MENU, um das Menü zur Einstellung des Bildschirms Verwendung der aufzurufen. Bildschirmanzeigen Drücken Sie die Taste oder , um die Parameter zu wählen, deren wie folgt vor : Einstellung Sie ändern möchten. -
Seite 19: Menüs Zur Bildschirmeinstellung
BACK L70S 17" TFT LCD Color Monitor NEXT 4-3. Menüs zur Nachstehend sind die Parameter aufgeführt, die Sie über die Bildschirmanzeigen Bildschirmeinstellung einstellen können. HELLIGKEIT / (BRIGHTNESS) Helligkeit des Bildschirms einstellen. KONTRAST / (CONTRAST) Kontrast des Bildschirms einstellen. FARBWAHL / (COLOR CONTROL) Die Farbtemperatur wirkt sich auf den Farbton des Bildes aus. - Seite 20 BACK L70S 17" TFT LCD Color Monitor NEXT TAKTRATE / (CLOCK-PHASE) PHASE Einstellung des Bildrauschens CLOCK Anpassen der Breite des gesamten Bildes. DIVERSE / (MISCELLANEOUS) WIEDERAUFRUF / (RECALL) Lädt die gespeicherten Farbdaten erneut. OSD-ZEITGEBER / (OSD TIMER) Mit dieser Einstellung können Sie einstellen, wie lange das Fenster mit dem OSD (On-Screen-Display)-Menü...
- Seite 21 BACK L70S 17" TFT LCD Color Monitor NEXT AUDIO LAUTSTÄRKE / (VOLUME) Lautstärkeregelung für den Ton. AUDIO In diesem Menü können Sie den Ton ein- oder ausschalten. AUTOMATISCHE EINSTELLUNG / (AUTO ADJUST) Sie können das Bildschirmformat im Vollbildmuster automatisch einstellen. 17/22...
-
Seite 22: Die Stromsparfunktion Der Bildschirmeinheit
BACK L70S 17" TFT LCD Color Monitor NEXT 5. Die Stromsparfunktion Wenn die Stromsparfunktion Ihres Computers aktiviert ist, wird die der Bildschirmeinheit Bildschirmeinheit automatisch ein- und ausgeschaltet. Sie knnen die Stromsparfunktionen von Ihrem Computer aus steuern. Strom sparen Ihr Computer verfügt wahrscheinlich über die Stromsparfunktionen, so daß Computer und Bildschirmeinheit automatisch in einen Stromsparmodus geschaltet werden, wenn innerhalb der definierten Zeitspanne keine Aktivitäten erfolgen. -
Seite 23: Fehlerbehebung
BACK L70S 17" TFT LCD Color Monitor NEXT 6. Fehlerbehebung Falls Ihr Monitor nicht einwandfrei funktionieren sollte, können Sie das Problem unter Umständen mit Hilfe der folgenden Informationen selbst beheben. Problem Mögliche Lösung Auf dem Wenn die Betriebs-LED nicht aufleuchtet, drücken Sie den Bildschirm Netzschalter, um Ihre Bildschirmeinheit einzuschalten. - Seite 24 BACK L70S 17" TFT LCD Color Monitor NEXT Problem Mögliche Lösung Die Bildschirmein- Das Videosignal des Computers ist nicht kompatibel mit dem VESA heit schaltet nicht DPMS-Standard. Die Power Management-Funktion VESA DPMS wird in den Stromspar- entweder vom Computer oder der Grafikkarte nicht verwendet. modus Farben nicht Vergewissern Sie sich, daß...
-
Seite 25: Wie Sie Sich An Den Kundendienst Wenden
BACK L70S 17" TFT LCD Color Monitor NEXT Problem Mögliche Lösung Um einen Energiesparmodus zu verlassen, reaktivieren Sie das Die Netz-LED System, indem Sie eine beliebige Taste drücken oder die Maus leuchtet orange bewegen. Beim Wechsel des Videomodus oder des Eingangssignals kann die LED-Anzeige orange leuchten. -
Seite 26: Spezifikationen
BACK L70S 17" TFT LCD Color Monitor 7. Spezifikationen 17"Sichtbare Röhrendiagonale, diagonal, PixelTaktabstand 0.264 mm, A-Si TFT Helligkeit 300cd/m Ansprechzeit 12msec (Typ.) Anzeigebereich 337.92 x 270.336 mm Video R.G.B Analog, 15 pinnigen D-SUB-Stecker Bildwiederholfrequenz Horizontal : 31.0 to 80.0KHz, Vertikal : 56 to 75Hz Maximale Bandbreite 135 MHz Maximale Auflösung...
