Popp z wave plus Handbuch Seite 2

Produktbeschreibung
Dieses Produkt vereint einen zertifizierten „10 Jahres Stand-Alone Rauchwarnmelder" mit einem integrierbaren
Z-Wave Funkmodul für die automatische Vernetzung. Außerdem verfügt das Gerät über eine zusätzliche per Funk steuerbarer
Innensirene. Der Rauchwarnmelder ist auf Q-Qualität zertifiziert von VdS nach DIN EN 14604 und erfüllt damit alle aktuell erforderlichen
gesetzlichen Anforderungen.
Der hochwertige 10-Jahres Rauchwarnmelder besitzt einen großen Test-Knopf, der auch nach der Installation an der Raumdecke bequem
mit einem Besenstiel erreicht und betätigt werden kann. Die elektronische Rauchkammer-Überwachung verhindert Fehlfunktionen und
Fehlalarme. Darüber hinaus informiert das Gerät selbständig über den Ablauf seiner zugelassenen Nutzungsdauer, damit es rechtzeitig
ausgetauscht werden kann.
Entsprechend VdS 3515 (Rauchwarnmelder mit Funkverbindung) gibt das Gerät automatisch Alarme an alle erreichbaren
Rauchwarnmelder im Z-Wave Netzwerk weiter, um das gesamte Gebäude mit Alarmmeldungen abzudecken. Diese Verknüpfung der
Rauchwarnmelder erfolgt automatisch und bedarf keiner Konfiguration. Die Kommunikation zwischen Rauchwarnmelder und
Steuerzentrale läuft außerdem über ein sicheres Kommunikationsprotokoll ab, um Manipulationen zu verhindern.
Installationsanleitung
Bitte informieren Sie sich im Installationshandbuch des Rauchwarnmelders über die korrekte Montage und Positionierung des Gerätes. Die
Installationsanleitung entspricht dabei der DIN EN 14676 Vorschrift.
• Als erstes wird die Montageplatte mittels Schrauben an der vorgesehenen Stelle angebracht.
• Entfernen Sie den Batterie-Schutzstreifen am Funkmodul. Die rote LED beginnt zu blinken.
• Fügen Sie den Rauchwarnmelder mittels Z-Wave-Knopf zu Ihrem Z-Wave Netzwerk hinzu (Inkludieren)
• Setzen Sie den Rauchwarnmelder auf die Montageplatte und drehen Sie ihn im Uhrzeigersinn. Damit ist der Rauchwarnmelder
aktiviert.
• Batteriewechsel: Die Batterie des Funkmoduls entlädt sich deutlich schneller als die im Rauchmelder fest verbaute 10-Jahres-
Batterie. Um die leere Batterie zu ersetzen, drehen Sie den Rauchwarnmelder wieder von der Montageplatte und nehmen das
Funkmodul heraus. Nun können Sie die 1/2 AA Batterie austauschen und das Modul wieder in den Rauchwarnmelder einsetzen.
Verhalten im Z-Wave Netzwerk
Im Auslieferungszustand ist das Gerät mit keinem Z-Wave Netzwerk verbunden. Damit es mit anderen Z-Wave Geräten kommunizieren
kann, muss es in ein bestehendes Z-Wave Netz eingebunden werden. Dieser Prozess wird bei Z-Wave Inklusion genannt. Geräte können
Netzwerke auch wieder verlassen. Dieser Prozess heißt bei Z-Wave Exklusion. Beide Prozesse werden von einem Controller gestartet,
der dazu in einen Inklusions- bzw. Exklusions-Modus geschaltet werden muss. Das Handbuch des Controllers enthält Informationen, wie
er in diese Modi zu schalten ist. Erst wenn der Controller des Z-Wave Netzes im Inklusions-Modus ist, können Geräte hinzugefügt werden.
Das Verlassen des Netzes durch Exklusion führt zum Rücksetzen dieses Gerätes in den Auslieferungszustand. Sollte das Gerät bereits
mit einem Netzwerk verbunden sein, exkludieren Sie es zuerst, bevor Sie anschließend das Gerät wiederum in Ihr Funknetz einbinden.
Andernfalls lässt sich eine Inklusion nicht erfolgreich durchführen. Sollte der bereits eingebundene Controller ein Primärcontroller sein,
muss dieser zuerst zurückgesetzt werden. Um das Gerät in ein Z-Wave Netz einzubinden, drücken Sie im Inklusions-Modus eine
Sekunde lang den Z-Wave-Knopf. Wird der Knopf mindestens 2 Sekunden lang gedrückt, wird das Gerät ohne Security Command Class
inkludiert. Ein einzelner Druck auf den Knopf exkludiert das Gerät.
Das Gerät bedienen
Wenn der Rauchwarnmelder Rauch erkennt, wird die akustische Sirene ausgelöst und das Z-Wave Funkmodul schickt ein Alarmsignal an
die Steuerzentrale sowie andere verbundene Geräte. Bei niedrigem Batterie-Stand im Funkmodul, erfolgt ebenfalls eine Information. Es
wird jedoch ausschließlich über den Status der Batterie im Funkmodul informiert und nicht über die Basis-Batterie im Rauchwarnmelder,
da diese fest verbaut ist und nicht ausgetauscht werden kann. Es gibt jedoch einen im Rauchwarnmelder integrierten Sensor, der eine
leere Batterie bzw. den Ablauf der zugelassenen Geräte-Nutzungsdauer meldet, damit das Gerät rechtzeitig ausgetauscht werden kann.

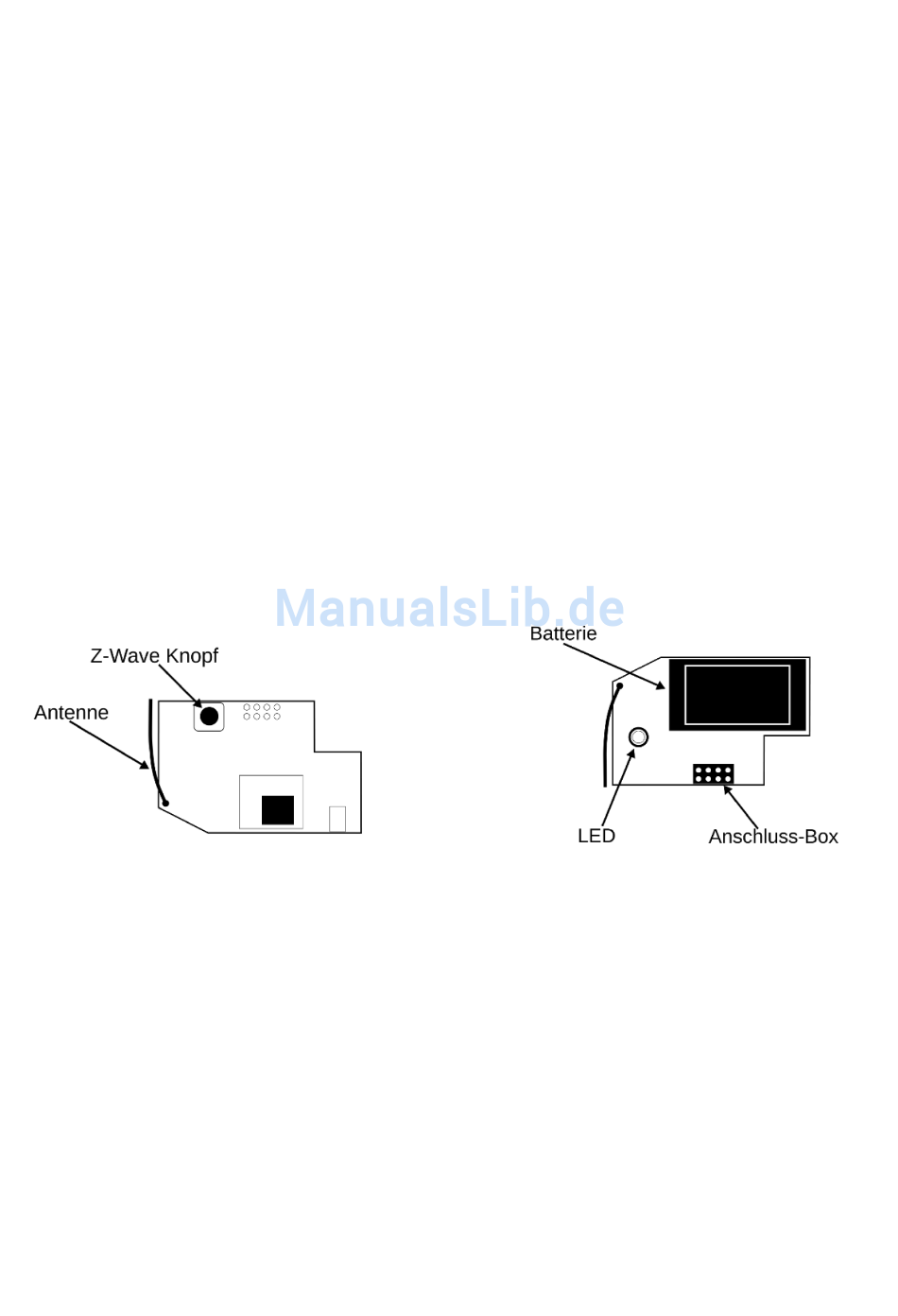

Außenseite
2
Innenseite
