Inhaltszusammenfassung für G-Force MOSTER 185

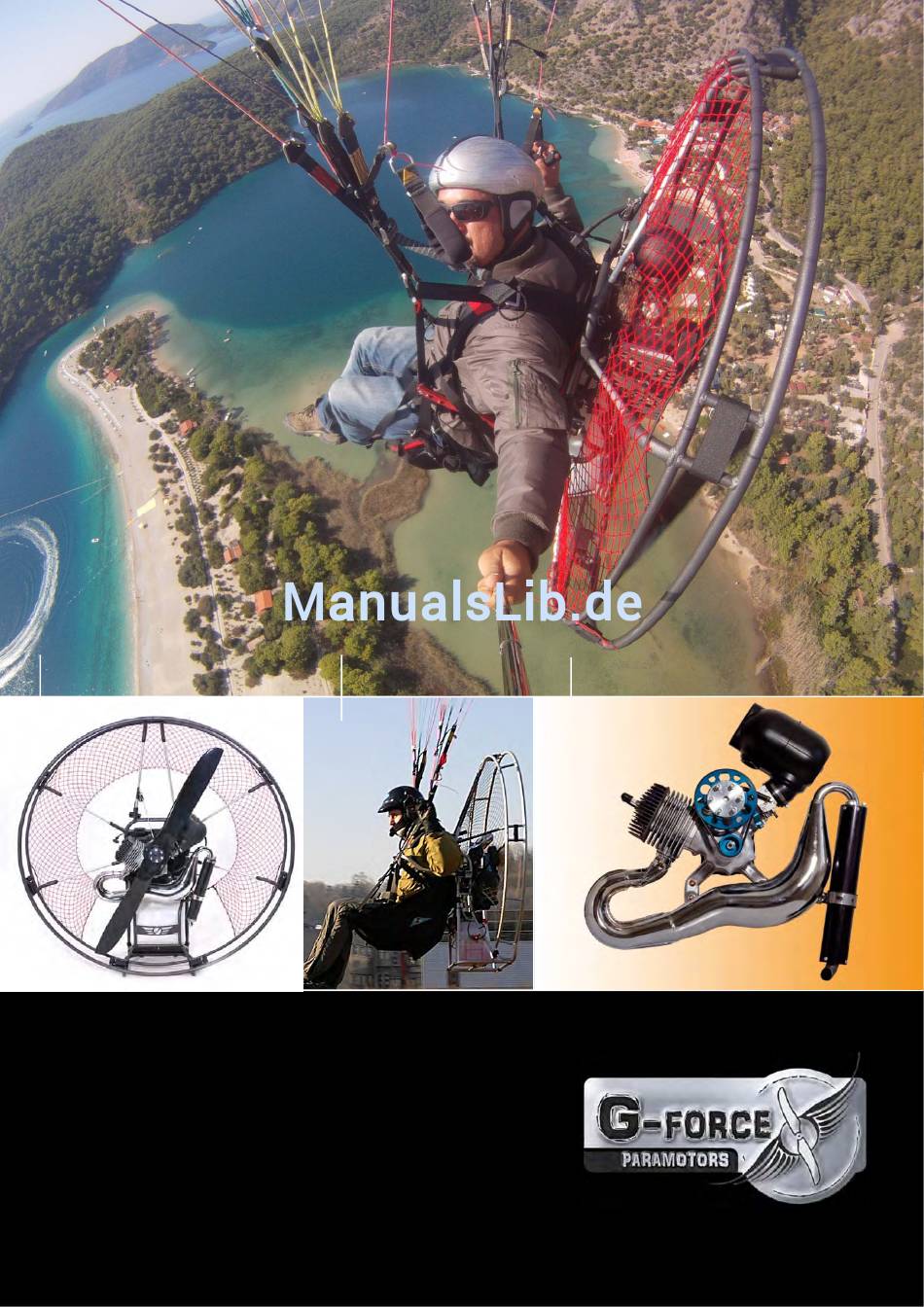

- Seite 1 MONTAGE BETRIEB SERVICE MOSTER 185 HANDBUCH V1.3 09/07/12...
-
Seite 2: Inhaltsverzeichnis
RETTER MONTIEREN ZUSAMMENBAU DES PROPELLERS KONTROLLE DES ZUSAMMENBAUS TECHNISCHE DATEN UND BETRIEBSGRENZEN DES MOTORS VERGASER – BENZIN UND ÖL ZÜNDUNG UND ELEKTRIK JOYSTICK VORFLUGKONTROLLE ERSATZTEILLISTE WARTUNG UND INSTANDHALTUNG REINIGUNG UND PFLEGE TRANSPORT UND LAGERUNG ENTSORGUNG GARANTIEBEDINGUNGEN GARANTIEZERTIFIKAT MOSTER 185 HANDBUCH... -
Seite 3: Wichtige Hinweise
WICHTIGE HINWEISE HERZLICHEN GLÜCKWUNSCH! Sie haben mit dem G-Force PARAMOTORS MOSTER 185 ein österreichisches Qualitätsprodukt erworben, das neben ausgefeilter Technik ein durchdachtes Bedienkonzept und eine robuste Bauweise aufweist. Wir hoffen, dass Sie mit Ihrem Paramotor viele schöne Flüge genießen werden. - Seite 4 Lufttüchtigkeitsforderungen für Motorschirme zugelassen. Zuständig ist die EAPR. Dieser Paramotor ist nicht für Tandemflüge und akrobatische Figuren zugelassen! Es dürfen nur Gleitschirme geflogen werden die entweder für den Betrieb mit einem Paramotor, oder unter Umständen nur für einen bestimmten Paramotor- Typ zugelassen sind. MOSTER 185 HANDBUCH...
- Seite 5 Achte auf Mitmenschen und fliege NUR wenn Du damit niemanden belästigst - die Natur gehört den freilebenden Lebewesen ! Die zu benutzenden Karabiner müssen für das 9-fache (9G) der max. Last freigegeben sein > 1350 daN Das Mitführen eines der max. Last entsprechenden Rettungsystems ist gesetzlich vorgeschrieben. MOSTER 185 HANDBUCH...
-
Seite 6: Zusammenbau Des Paramotors
- a.) Hauptrahmen - b.) Käfig - c.) 2x lange Verbindungsstangen - d.) 4x mittlere Verbindungsstangen obere Position: long supports mittlere position: middle supports untere position: middle supports Denn kompletten Käfig zusammenbauen und mit den Klettverschlüssen fixieren MOSTER 185 HANDBUCH... - Seite 7 Zuerst in die oberen Verbindungsstangen einführen - danach mittlere und untere Ver- bindungsstangen Untere Klettverschlüsse fixieren Das Netz an beiden Seiten schließen MOSTER 185 HANDBUCH...
-
Seite 8: Montage Des Gurtzeugs Und Der Distanzbügel
MONTAGE DES GURTZEUGS UND DER DISTANZBÜGEL Gurtzeug am Hauptmodul montieren Distanzbügel mit M8 anziehen Schultergurt einfädeln und einstellen MOSTER 185 HANDBUCH... -
Seite 9: Gurtzeug Einstellen
Die Schultergurte werden je nach Pilotengewicht justiert. Die Flugposition ist dann optimal, wenn der Paramotor 5° bis 10° nach hinten geneigt ist. Der Drehmomentausgleich kann sich, je nach Motor, links oder rechts befinden und sollte im Flug so gespannt sein das ein geradeaus Flug gewährleistet wird. MOSTER 185 HANDBUCH... -
Seite 10: Retter Montieren
RETTER MONTIEREN Die folgenden Bilder veranschaulichen wie die Retter Montage zu erfolgen hat. Retter und Karabiner einfädeln Leinen in die Schlaufe einfädeln Schlaufe außen vorbeiführen Retter an den markierten Positionen fixieren MOSTER 185 HANDBUCH... -
Seite 11: Propeller Montieren
PROPELLER MONTIEREN Auf dem MOSTER 185 kommt ein Helix Carbonpropeller zum Einsatz. Propeller mit den 6xM6 Schrauben montieren und mit einem Drehmoment von 10Nm anziehen. Bitte nur Original G-Force Propeller verwenden, ansonsten verlieren sie den Garantieanspruch. MOSTER 185 HANDBUCH... -
Seite 12: Kontrolle Des Zusammenbaus
Propeller richtig montiert, alle Schrauben fest angezogen Kontrolle, ob auch nichts in den Propeller gelangen kann bzw. ob er bei seiner Rotierung auch nirgends anstoßen kann Tank und Benzinzufuhr kontrollieren Aufhängung und Auspuff kontrollieren MOSTER 185 HANDBUCH... -
Seite 13: Technische Daten Und Betriebsgrenzen Des Motors
130/44 Propeller Helix H30F 1,25m L-M-10-2 Starter Handstarter Auspuff Resonanzauspuff mit Endschalldämpfer Benzinverbrauch 3.0-3.5 L/Stunde bei 30 kg Schub Gewicht Motoreinheit 12.9 kg Propeller Drehrichtung Gegen den Uhrzeigersinn Tankinhalt 12 L Gesamtgewicht Paramotor, ohne Retter 26 kg MOSTER 185 HANDBUCH... - Seite 14 11,1 Loctite 243 STANDARD ANZUGSDREHMOMENTE Kgf.m Lbf.ft 5 mm SCHRAUBEN UND MUTTERN 4,44 6 mm SCHRAUBEN UND MUTTERN 7,40 8 mm SCHRAUBEN UND MUTTERN 18,50 10 mm SCHRAUBEN UND MUTTERN 33,30 12 mm SCHRAUBEN UND MUTTERN 40,70 MOSTER 185 HANDBUCH...
-
Seite 15: Lärmmessung
LÄRMMESSUNG MOSTER 185 HANDBUCH... -
Seite 16: Vergaser - Benzin Und Öl
16 ml 13 ml 33 ml 25 ml 66 ml 50 ml 100 ml 75 ml 132 ml 100 ml 165 ml 125 ml 333 ml 250 ml Das Benzingemisch sollte nicht älter als 1 Monat sein! MOSTER 185 HANDBUCH... -
Seite 17: Zündung Und Elektrik
ZÜNDUNG UND ELEKTRIK Zündkerze : NGK BR9ES MOSTER 185 HANDBUCH... - Seite 18 MOSTER 185 HANDBUCH...
-
Seite 19: Joystick
JOYSTICK Dieser Joystick wird exklusiv für G-Force Paramotors entworfen und hergestellt. Mit seiner herausragenden Bedienerfreundlichkeit ist er ein Novum bei Paramotoren. Nehmen Sie den Joystick in Ihre rechte Hand. Die Schlaufe ist individuell einstellbar. Der Hauptschalter unterbricht die gesamte Stromversorgung der Antriebseinheit. -
Seite 20: Vorflugkontrolle
PROPELLER FREI - MOTOR STARTEN – KEINE PERSONEN IN DER NÄHE DES MOTORS BEIM STARTEN! FÜHREN SIE EINEN VOLLGASTEST NACH DER WARMLAUFZEIT DURCH! TESTEN SIE DIE FUNKTION DES AUSSCHALTERS! PILOT ORDNUNGSGEMÄß EINGEHÄNGT? WINDRICHTUNG UND WIE HOCH IST DIE WINDSTÄRKE? STARTSTRECKE FREI ? DICHTHEITSKONTROLLE? MOSTER 185 HANDBUCH... -
Seite 21: Ersatzteilliste
ERSATZTEILLISTE MOSTER 185 HANDBUCH... - Seite 22 MOSTER 185 HANDBUCH...
- Seite 23 MOSTER 185 HANDBUCH...
- Seite 24 MOSTER 185 HANDBUCH...
- Seite 25 MOSTER 185 HANDBUCH...
- Seite 26 MOSTER 185 HANDBUCH...
-
Seite 27: Wartung Und Instandhaltung
DURCHGEFÜHRT WERDEN KABELVERBINDUNGEN PRÜFEN BOWDENZUG AM OBEREN SCHRAUBNIPPEL AUF VERSCHLEISS UNTERSUCHEN TANK AUF SCHEUERSTELLEN HIN UNTERSUCHEN AUSTAUSCH DER ZÜNDKERZE AUSTAUSCH DER GUMMIMETALLVERBINDUNGEN DES AUSPUFFS SICHTPRÜFUNG DES ANSAUGGERÄUSCHDÄMPFERS, BESONDERS DER GUMMITEILE ALLE SCHRAUBEN UND SCHELLEN AUF FESTEN SITZ PRÜFEN MOSTER 185 HANDBUCH... - Seite 28 OHNE DIESE OBEN BESCHRIEBENEN PRÜFUNGEN BESTEHT KEIN ANSPRUCH GARANTIE ODER SONSTIGE LEISTUNGEN. INSTANDHALTUNG DER MOTOREN DÜRFEN NUR ORGINAL ERSATZTEILE VERWENDET WERDEN. EIN ERSATZ DURCH ÄHNLICH ANMUTENDE TEILE GEWÄRHLEISTET NICHT DIE GEPRÜFTE FESTIGKEIT UND SICHERHEIT WIE VON ORGINALTEILEN. MOSTER 185 HANDBUCH...
- Seite 29 WARTUNGSBUCH Um eine Übersicht und eine zeitliche Auflistung der durchgeführten Arbeiten am Paramotor zu haben, empfehlen wir die gesamten Wartungsarbeiten, ob normale oder außergewöhnliche, folgendermaßen zu notieren. AUSFÜHR UNTERS BEMER DATUM TÄTIGKEIT ENDER CHRIFT KUNG MOSTER 185 HANDBUCH...
-
Seite 30: Reinigung Und Pflege
Reinigen Sie den Gleitschirm nur mit einem weichen Schwamm und klarem Wasser und reinigen Sie den Gleitschirm nur, wenn es absolut notwendig ist ! Reparaturen Reparaturen an Gleitschirmen nie selbst durchführen! Nur vom Hersteller oder autorisierten Personen ! MOSTER 185 HANDBUCH... -
Seite 31: Transport Und Lagerung
• Käfig, Gurtzeug von Schmutz und Öl befreien • Den Paramotor mit einem sauberen Tuch abdecken und an einem sauberen und trockenen Ort lagern UMWELTGERECHTE ENTSORGUNG Der Paramotor fällt unter die Bestimmungen des Sondermülls und muss gesondert entsorgt werden. MOSTER 185 HANDBUCH... -
Seite 32: Garantiebedingungen
GRANTIEBEDINGUNGEN G-Force Paramotors, gibt dem Erstkäufer diese eingeschränkte, nicht übertragbare Garantie. Für einen Zeitraum von einem Jahr wird garantiert, dass dieses Produkt frei von Produktionsfehlern ist. Der Hersteller repariert oder ersetzt das fehlerhafte Produkt nach Gut-Dünken. Kabel, Stecker und Anschlusselemente sind von dieser Garantie ausgenommen, es sei denn, sie waren bereits bei der Auslieferung fehlerhaft. -
Seite 33: Garantiezertifikat
Kaufdatum: ______________________________________ Adresse: ______________________________________ Dieses Garantiezertifikat ist 1 Jahr ab Kaufdatum gültig. Lesen Sie sorgfältig das Handbuch und die Garantiebedingungen durch. Für weitere Fragen kontaktieren Sie Ihren Händler bzw. direkt G-Force Paramotors HÄNDLER G-Force Paramotors ________________ ________________________ G-Force Paramotors Paurach 55, A-8332 Edelsbach Tel.: +43 (0) 664 91 55 160...
