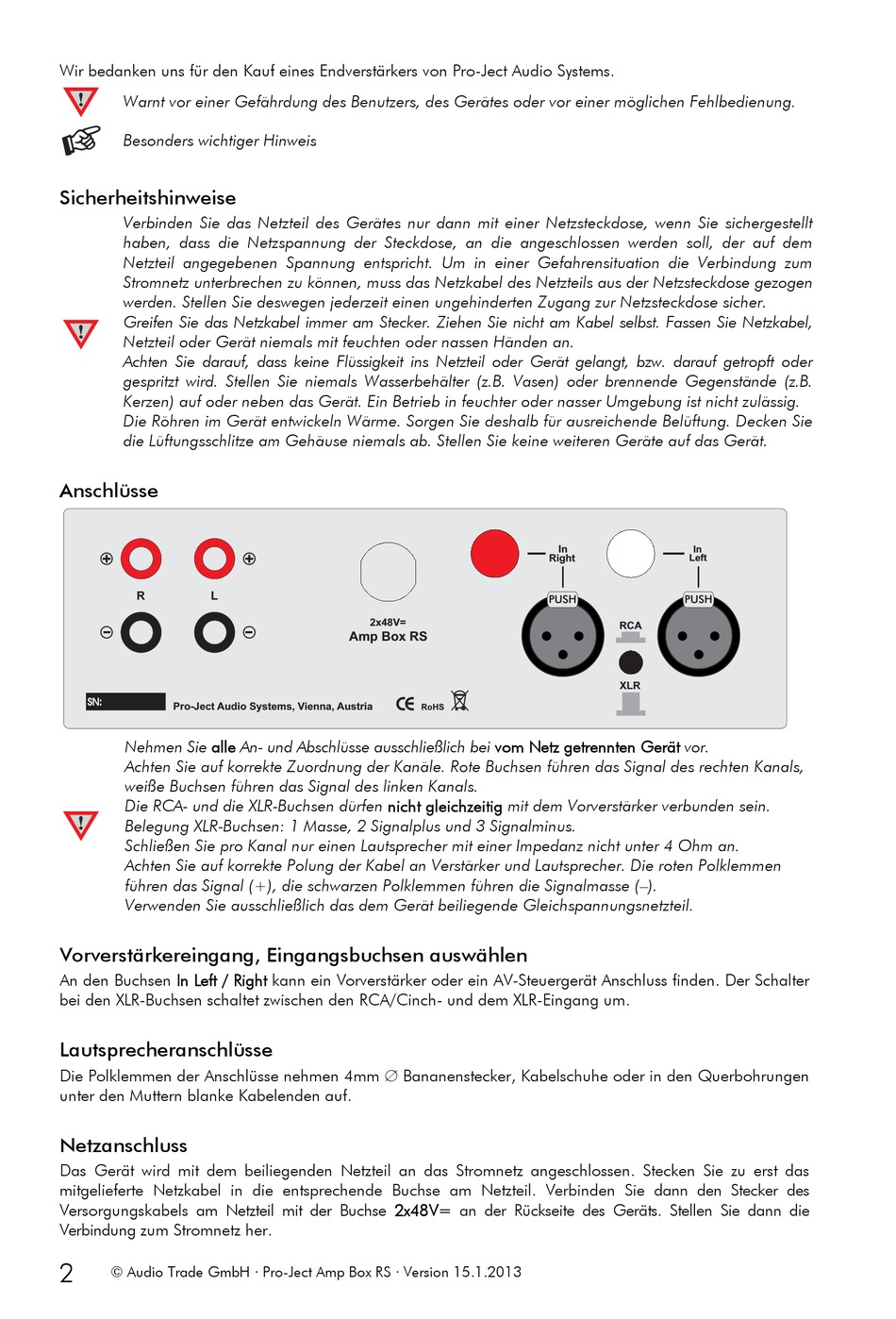

Pro-Ject Audio Systems Pro-Ject Amp Box RS Bedienungsanleitung Seite 2

Wir bedanken uns für den Kauf eines Endverstärkers von Pro-Ject Audio Systems.
Warnt vor einer Gefährdung des Benutzers, des Gerätes oder vor einer möglichen Fehlbedienung.
Besonders wichtiger Hinweis
Sicherheitshinweise
Verbinden Sie das Netzteil des Gerätes nur dann mit einer Netzsteckdose, wenn Sie sichergestellt
haben, dass die Netzspannung der Steckdose, an die angeschlossen werden soll, der auf dem
Netzteil angegebenen Spannung entspricht. Um in einer Gefahrensituation die Verbindung zum
Stromnetz unterbrechen zu können, muss das Netzkabel des Netzteils aus der Netzsteckdose gezogen
werden. Stellen Sie deswegen jederzeit einen ungehinderten Zugang zur Netzsteckdose sicher.
Greifen Sie das Netzkabel immer am Stecker. Ziehen Sie nicht am Kabel selbst. Fassen Sie Netzkabel,
Netzteil oder Gerät niemals mit feuchten oder nassen Händen an.
Achten Sie darauf, dass keine Flüssigkeit ins Netzteil oder Gerät gelangt, bzw. darauf getropft oder
gespritzt wird. Stellen Sie niemals Wasserbehälter (z.B. Vasen) oder brennende Gegenstände (z.B.
Kerzen) auf oder neben das Gerät. Ein Betrieb in feuchter oder nasser Umgebung ist nicht zulässig.
Die Röhren im Gerät entwickeln Wärme. Sorgen Sie deshalb für ausreichende Belüftung. Decken Sie
die Lüftungsschlitze am Gehäuse niemals ab. Stellen Sie keine weiteren Geräte auf das Gerät.
Anschlüsse
Pro-Ject Audio Systems, Vienna, Austria
Nehmen Sie alle An- und Abschlüsse ausschließlich bei vom Netz getrennten Gerät vor.
Achten Sie auf korrekte Zuordnung der Kanäle. Rote Buchsen führen das Signal des rechten Kanals,
weiße Buchsen führen das Signal des linken Kanals.
Die RCA- und die XLR-Buchsen dürfen nicht gleichzeitig mit dem Vorverstärker verbunden sein.
Belegung XLR-Buchsen: 1 Masse, 2 Signalplus und 3 Signalminus.
Schließen Sie pro Kanal nur einen Lautsprecher mit einer Impedanz nicht unter 4 Ohm an.
Achten Sie auf korrekte Polung der Kabel an Verstärker und Lautsprecher. Die roten Polklemmen
führen das Signal (+), die schwarzen Polklemmen führen die Signalmasse (–).
Verwenden Sie ausschließlich das dem Gerät beiliegende Gleichspannungsnetzteil.
Vorverstärkereingang, Eingangsbuchsen auswählen
An den Buchsen In Left / Right kann ein Vorverstärker oder ein AV-Steuergerät Anschluss finden. Der Schalter
bei den XLR-Buchsen schaltet zwischen den RCA/Cinch- und dem XLR-Eingang um.
Lautsprecheranschlüsse
Die Polklemmen der Anschlüsse nehmen 4mm  Bananenstecker, Kabelschuhe oder in den Querbohrungen
unter den Muttern blanke Kabelenden auf.
Netzanschluss
Das Gerät wird mit dem beiliegenden Netzteil an das Stromnetz angeschlossen. Stecken Sie zu erst das
mitgelieferte Netzkabel in die entsprechende Buchse am Netzteil. Verbinden Sie dann den Stecker des
Versorgungskabels am Netzteil mit der Buchse 2x48V= an der Rückseite des Geräts. Stellen Sie dann die
Verbindung zum Stromnetz her.
2
© Audio Trade GmbH · Pro-Ject Amp Box RS · Version 15.1.2013
2x48V=
Amp Box RS
In In
Right Left
PUSH PUSH
RCA
XLR
