Verwandte Anleitungen für Terra LCD/LED 2464W
Inhaltszusammenfassung für Terra LCD/LED 2464W

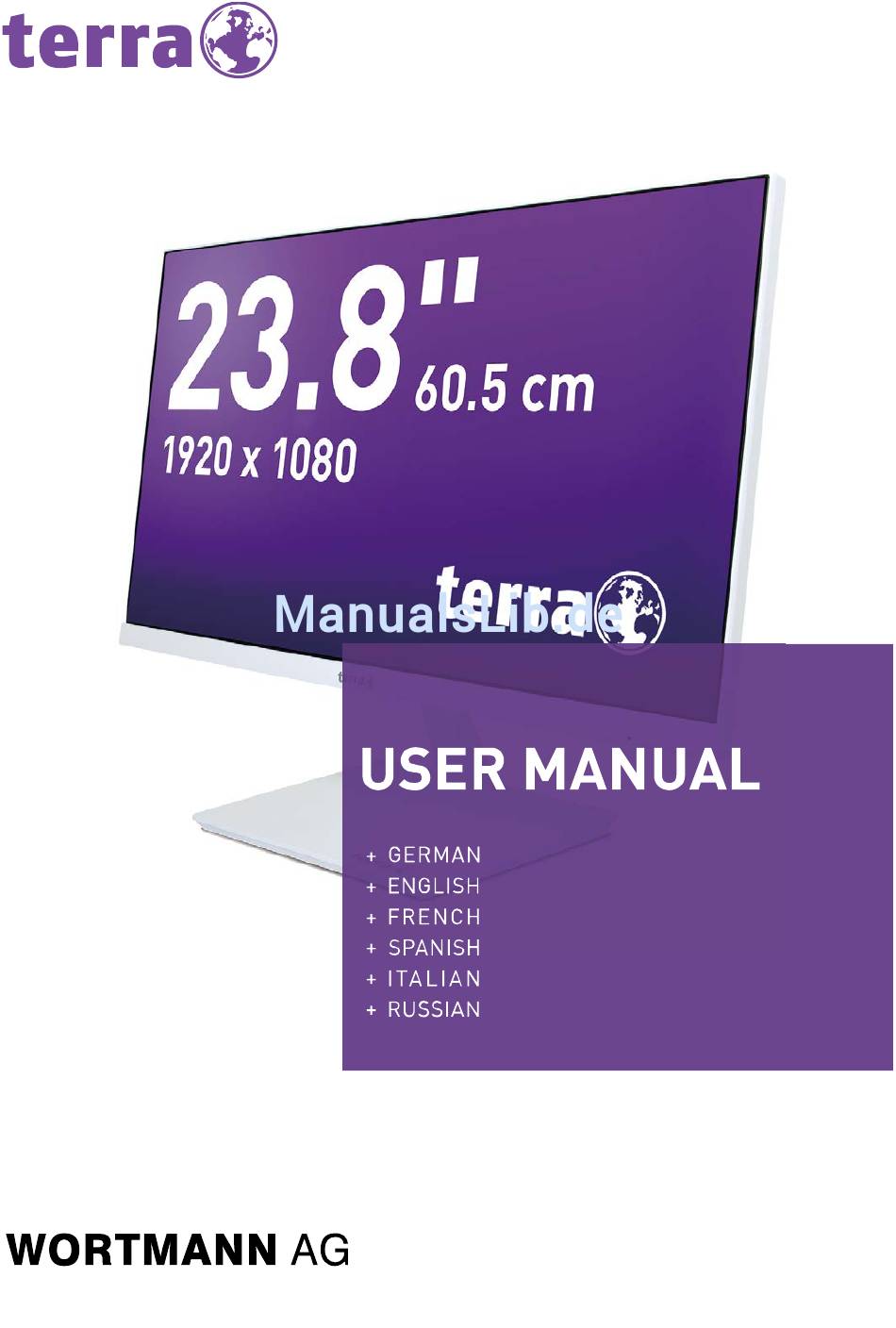

- Seite 1 LCD/LED 2464W...
- Seite 2 Herzlichen Glückwunsch! Dieser Bildschirm ist sowohl für Sie als auch für unseren Planeten konzipiert! Der Bildschirm, den Sie gerade erworben haben, ist mit dem TCO-Zertifizierungsaufkleber versehen. Dadurch wird garantiert, dass Ihr Bildschirm entsprechend einiger der weltweit strengsten Anforderungen bezüglich Qualität und Umweltschutz entworfen, gefertigt und getestet wird.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitsbestimmungen ....................1 Lieferumfang ........................2 Installation ........................... 3 Aufstellen des LCD-Bildschirms ..................4 Vorderseite des Displays ....................5 Rückseite des Displays ....................... 6 Verwenden der On Screen Display (OSD) Funktionen ............7 Unterstützte Auflösungen ....................10 Technische Informationen ....................11 Pflege und Aufbewahrung ....................12 Fehlerbehebung .........................12... -
Seite 4: Sicherheitsbestimmungen
Sicherheitsbestimmungen Bei der Herstellung und Prüfung dieses Monitors stand die Sicherheit des zukünftigen Nutzers immer im Vordergrund. Dennoch kann unsachgemäßer Betrieb und Installation zu Schaden am Gerät und zu Gefahren für den Nutzer führen. Lesen Sie sich deshalb zuerst sorgfältig die nachfolgenden Warnhinweise durch, bevor Sie mit der Installation beginnen. Halten Sie dieses Handbuch immer parat. -
Seite 5: Lieferumfang
Lieferumfang Danke, dass Sie sich für diesen leistungsstarken Monitor entschieden haben! Im Lieferumfang Ihres Monitors ist folgendes enthalten: AC/DC-Netzteil (WS 100-240 V Eingang / GS 12 V Ausgang) Netzkabel DVI-Kabel (24 Pin) Audiokabel Bedienungsanleitung Garantiekarte ... -
Seite 6: Installation
Installation 1. Anschließen des DVI-Kabels zur digitalen Signalübertragung Vergewissern Sie sich, dass sowohl der Monitor als auch der Computer abgeschaltet sind. Schließen Sie das DVI-Kabel am DVI-Ausgang des Computers und am DVI-Eingang des Bildschirms an. Oder schließen Sie das VGA-Kabel an *Optional Schließen Sie das VGA-Kabel am VGA-Ausgang des Computers und am VGA-Eingang des Bildschirms an. -
Seite 7: Aufstellen Des Lcd-Bildschirms
Aufstellen des LCD-Bildschirms Anbringen des Ständers 1. Legen Sie den Bildschirm mit der Vorderseite nach unten auf ein weiches Tuch oder Kissen, das sich auf einem Tisch befindet. 2. Befestigen Sie den Ständer am Bildschirm, ziehen Sie die Schraube(n) an der Halterung im Uhrzeigersinn an. -
Seite 8: Vorderseite Des Displays
Vorderseite des Displays ❶ ❷ ❸ ❹ ❺ ❻ ❶ On Screen Display Menü Ein/Aus ❷ Nach unten scrollen / Einstellwert verringern ❸ Nach oben scrollen / Einstellwert erhöhen ❹ Auswahl bestätigen ❺ Betriebskontrolle (LED) ❻ Ein- / Ausschalter... -
Seite 9: Rückseite Des Displays
Rückseite des Displays ❶ ❷ ❸ ❹ ❺ ❶ Stromanschluss (+12 V GS) ❷ DVI-Eingang (DVI-D 24 Pin) ❸ HDMI-Eingang (HDMI, 19-polig) ❹ VGA-Eingang (D-Sub 15 Pin) ❺ Audioeingang... -
Seite 10: Verwenden Der On Screen Display (Osd) Funktionen
Verwenden der On Screen Display (OSD) Funktionen Hauptmenü aufrufen OSD-Menü verlassen Wenn nicht im Menü: manuelle Signalquellenumschaltung (VGA / DVI / HDMI) Ausgewählte Einstelloption aufrufen / bestätigen Gewünschten Punkt im OSD-Menü auswählen ▼ Wenn nicht im Menü: direkt das Untermenü “Kontrast/Helligkeit” aufrufen Gewünschten Punkt im OSD-Menü... - Seite 11 Kontrast/Helligkeit: Um manuell Kontrast, Helligkeit, DCR und ECO des Bildschirms anzupassen. Kontrast: Stellt den Kontrast des Bildes ein. ▲: Erhöht den Kontrast, ▼: Verringert den Kontrast. Helligkeit: Zum Anpassen der Helligkeit des Bildes. ▲: Helligkeit erhöhen, ▼: Helligkeit verringern. DCR (dynamischer Kontrast): Zur automatischen Regelung der Helligkeit in ...
- Seite 12 Informationen: Zeigt Informationen über das aktuelle Eingangssignal von der Grafikkarte Ihres Computers an. Hinweis: Weitere Informationen über das Ändern der Auflösung und der Bildwiederholrate sind in der Bedienungsanleitung der Grafikkarte angegeben. Manuelle Bildanpassung: Zur manuellen Anpassung von H. / V. Lage, Horizontale Größe, Feineinstellung, Schärfe und Bildformat.
-
Seite 13: Unterstützte Auflösungen
Unterstützte Auflösungen 720 x 400 @ 70Hz 640 x 480 @ 60Hz 640 x 480 @ 67Hz VESA 640 x 480 @ 72Hz VESA 640 x 480 @ 75Hz VESA 800 x 600 @ 56Hz VESA 800 x 600 @ 60Hz VESA 800 x 600 @ 72Hz VESA... -
Seite 14: Technische Informationen
Technische Informationen Technische Daten LCD-Bildschirm 60,5cm (23,8 Zoll) Energy Star Stromverwaltung VESA DPMS Konform Aus-Modus: < 0,5 Watt Optimale Auflösung Full HD (1920 x 1080), bei vertikaler Frequenz 60Hz Pixelgröße 0,2745 x 0,2745 mm LCD-Anzeigefarben 16,7 Millionen Aktiver Anzeigebereich 527,04 mm x 296,46 mm Umgebungstemperatur Betrieb: 0°C ~ + 40°C Lagerung: -20°C ~ + 60°C... -
Seite 15: Pflege Und Aufbewahrung
Pflege und Aufbewahrung Pflege Setzen Sie Ihren Monitor nicht der direkten Sonneneinstrahlung oder anderen Hitzequellen aus. Sonneneinstrahlung auf den Bildschirm sollte vermieden werden, um unangenehme Reflektion zu vermeiden. Stellen Sie Ihren Monitor an einem gut durchlüfteten Ort auf. ... -
Seite 16: Weee Statement
WEEE Statement Wichtige Recyclinginformation Das Gerät darf nach dem Ende der Nutzungszeit nicht mit dem Restmüll entsorgt werden. Bitte führen umweltgerechten Entsorgung kommunalen Altgeräte-Sammelstellen zu. Für weitere Informationen wenden Sie sich bitte an die unten stehende Adresse. Important Information for Recycling This warning sign of trash bin indicates that the objects are not allowed to be disposed as general refuse. - Seite 17 GENERAL PUBLIC LICENSE (GPL) - VER.2 Lizenzinformation Open Sour ce Softwar e/GPL Sourcecode GNU GENERAL PUBLIC LICENSE Version 2, June 1991 Dieses Produkt enthält Software, die von Dritten stammt, darunter Copyright (C) 1989, 1991 Free Software Foundation, Inc. 51 Franklin Street, Fifth Floor, Boston, MA auch Software, die unter der GNU General Public License Version 02110-1301, USA 2 (“GPLv2”) und der GNU Lesser Genberal Public License, Version...
- Seite 18 with a work based on the Program) on a volume of a storage or distribution medium does not 10. If you wish to incorporate parts of the Program into other free programs whose distribution bring the other work under the scope of this License. conditions are different, write to the author to ask for permission.
