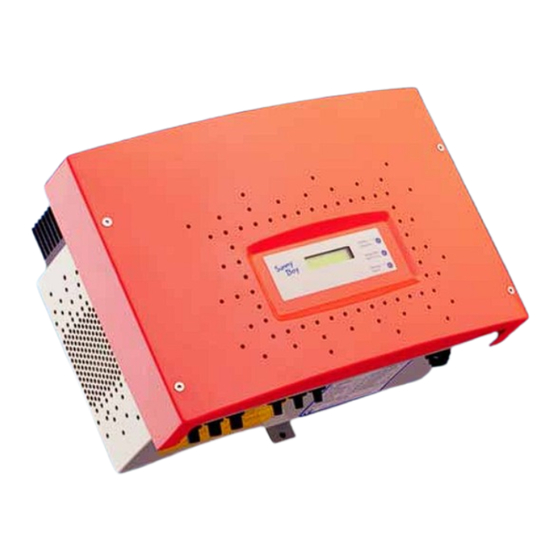

Sunny Boy 2800i
String-Wechselrichter Sunny Boy 2800i
Installationsanleitung
Version 1.1
SB2800i-11:SD2006
IM-SB28i

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für SMA Generator

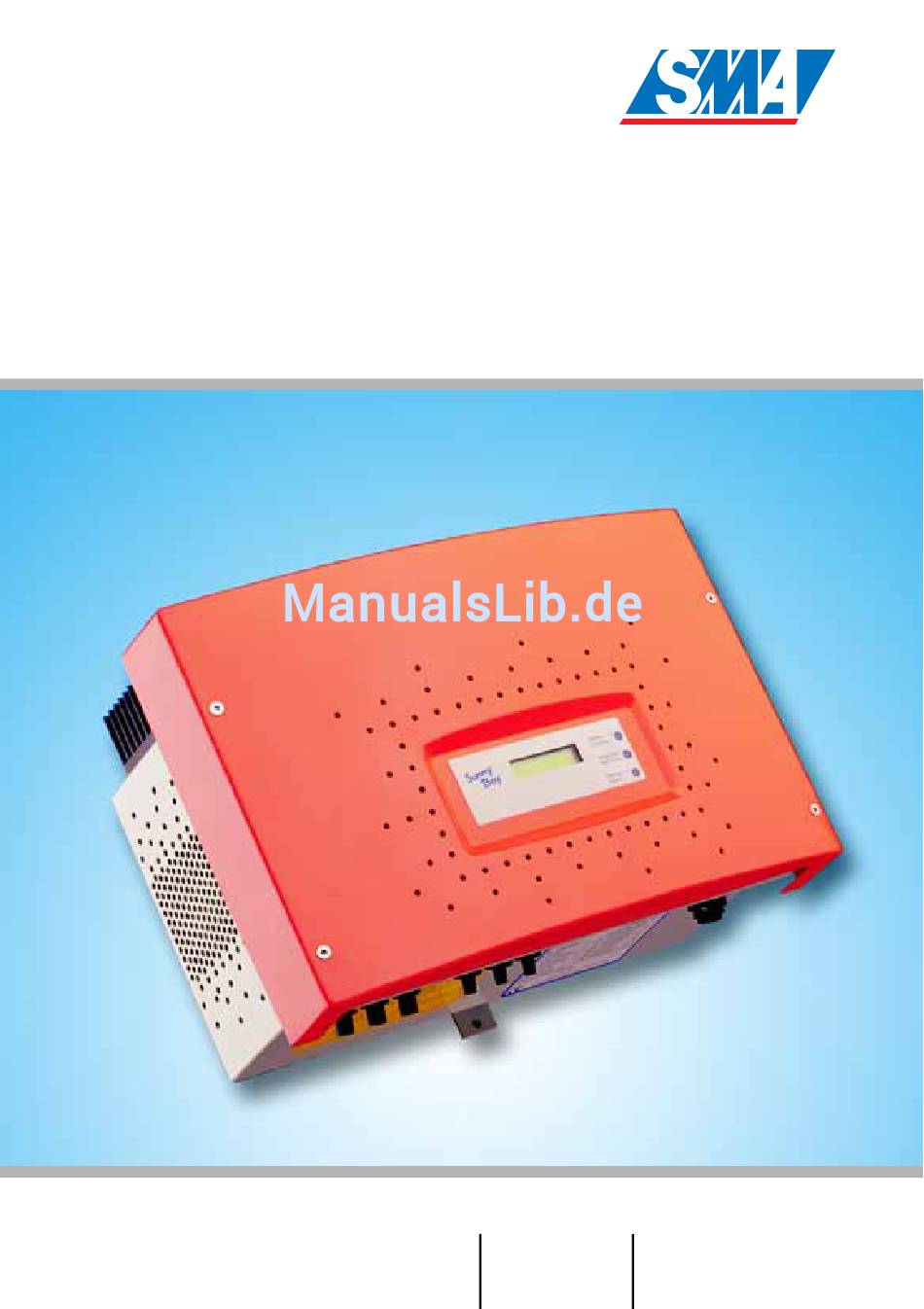

  • Seite 1 Sunny Boy 2800i String-Wechselrichter Sunny Boy 2800i Installationsanleitung Version 1.1 SB2800i-11:SD2006 IM-SB28i...
  • Seite 3: Inhaltsverzeichnis

    Technische Daten......29 Daten PV-Generator Anschluss ......29 Daten Netzanschluss .
  • Seite 4 Technologie AG Seite 4 SB2800i-11:SD2006 Installationsanleitung...
  • Seite 5: Vorwort

    1 Vorwort Diese Installationsanleitung ist ausschließlich für Elektrofachkräfte gedacht und soll dabei helfen, einen SMA Wechselrichter vom Typ „Sunny Boy 2800i“ zügig und fachgerecht zu installieren und in Betrieb zu nehmen. Detaillierte Hinweise zur Fehlersuche und Bedienung des Sunny Boy 2800i entneh- men Sie bitte der Betriebsanleitung.
  • Seite 6 Vorwort Technologie AG Seite 6 SB2800i-11:SD2006 Installationsanleitung...
  • Seite 7: Sicherheitshinweis

    Boy entladen können. Erst danach darf der Gehäusedeckel ge- öffnet und die Spannungsfreiheit festgestellt werden. Der Sunny Boy 2800i enthält die selbsttätig wirkende Freischaltstelle vom Typ „SMA grid guard“. Der Sunny Boy 2800i erfüllt damit die Richtlinie der VDEW (Verband der Elektrizitätswirtschaft) für den Parallelbetrieb von Eigenerzeugungsanlagen mit...
  • Seite 8 Sicherheitshinweis Technologie AG Seite 8 SB2800i-11:SD2006 Installationsanleitung...
  • Seite 9: Übersicht

    Technologie AG Übersicht 3 Übersicht 3.1 Gerätebeschreibung Im folgenden Übersichtsbild sind die unterschiedlichen Komponenten und Anschluss- bereiche des geöffneten Sunny Boy 2800i schematisch dargestellt: Steckplatz für Kommunikation Varistoren Steckplatz für (RS232, RS485, NLM Piggy- Seite 33 Displayeinheit Back, Funk) LEDs zur Be- triebszustands- anzeige 2 3 5 7...
  • Seite 10: Außenmaße

    Übersicht Technologie AG 3.2 Außenmaße 226 mm 440 mm 305 mm Seite 10 SB2800i-11:SD2006 Installationsanleitung...
  • Seite 11: Voraussetzungen Für Die Installation

    Technologie AG Voraussetzungen für die Installation 4 Voraussetzungen für die Installation Bitte überprüfen Sie, ob die im Folgenden aufgeführten Voraussetzungen gewährleis- tet sind, bevor Sie den Sunny Boy einbauen und in Betrieb nehmen. 4.1 Voraussetzungen Montageort Der Sunny Boy 2800i wiegt 31 kg. Bitte berücksichtigen Sie das Ge- wicht bei der Wahl des Montageorts und der Montageart.
  • Seite 12 Voraussetzungen für die Installation Technologie AG Bitte berücksichtigen Sie bei der Wahl des Einbauorts eine ausreichende Möglichkeit zur Wärmeabfuhr! Unter normalen Bedingungen gelten etwa folgende Richtwerte für den freizuhaltenden Raum um einen einzelnen Sunny Boy 2800i: Mindestabstände Seitlich 20 cm Oben 20 cm Unten...
  • Seite 13: Voraussetzungen Pv-Generator

    (zwei für jeden String). Die Anschlussleitungen des PV-Generators müssen also eben- falls mit solchen Steckverbindern ausgestattet sein. Ein vorkonfektioniertes Set zum Anschluss loser Kabelenden eines Strings ist als Zubehör erhältlich. Die SMA-Bestell- bezeichnungen für die unterschiedlichen Anschlüsse lauten wie folgt: •...
  • Seite 14 Voraussetzungen für die Installation Technologie AG Auslegung eines Leitungsschutzschalters an einer photovoltai- schen Eigenerzeugungsanlage im Netzparallelbetrieb Bei der Auswahl von Leitungsschutzschaltern sind verschiedene Faktoren zu berück- sichtigen. Diese sind zum Beispiel: • Verwendete Leitung (Material des Leiters und der Isolierung) •...
  • Seite 15 Technologie AG Voraussetzungen für die Installation Die Netzimpedanz am Installationsort des Sunny Boy 2800i muss kleiner als 1 Ohm sein, damit die Schutzeinrichtungen uneingeschränkt wirksam sind. Darüber hinaus empfehlen wir den Leitungsquerschnitt so zu dimensionieren, dass die Leitungsverlus- te bei Nennleistung 1 % nicht übersteigen. Die Leitungsverluste in Abhängigkeit von der Leitungslänge und des Leitungsquerschnitts sind in der folgenden Grafik darge- stellt: 1,4%...
  • Seite 16: Grenzwerte Für Ac-Ausgang

    Voraussetzungen für die Installation Technologie AG Der Sunny Boy 2800i ist für den Betrieb an 230 V Netzen aus- gelegt und arbeitet bei Netzspannungen von 198 V bis 260 V 198 V ... 260 V bei 49,8 Hz bis 50,2 Hz. 49,8 Hz ...
  • Seite 17: Installation

    Technologie AG Installation 5 Installation 5.1 Montage Zur problemlosen Montage des Sunny Boy 2800i soll- ten Sie die mitgelieferte Wandhalterung verwenden. In festen Beton- oder Steinwänden und bei senkrechter Montage können Sie diese z. B. mit 8 mm x 50 mm- Sechskantschrauben nach DIN 571 in Edelstahlausfüh- rung und mit Dübeln vom Typ SX8 anbringen.
  • Seite 18: Elektrische Installation

    Installation Technologie AG 5.2 Elektrische Installation Die komplette Verkabelung eines Sunny Boy 2800i ist in der folgenden Abbildung schematisch dargestellt: max. 2,5 mm Kommunikation String 1 String 2 String 3 Seite 18 SB2800i-11:SD2006 Installationsanleitung...
  • Seite 19: Anschluss Des Ac-Ausgangs

    Technologie AG Installation Anschluss des AC-Ausgangs Bevor Sie die Netzleitung an die AC-Kupplungsdose anschlie- ßen, überprüfen Sie diese auf Spannungsfreiheit. Verwendet wird ein Rundsteckverbindersystem, welches verschiedene Kabeldurch- messer im Kabelauslass ermöglicht. Dazu sind im Beipack eine PG13,5- und eine PG16-Druckschraube enthalten. Prüfen Sie, welche Verschraubung für Ihr AC-Kabel die richtige ist.
  • Seite 20 Installation Technologie AG Anschluss des AC-Steckers mit PG13,5 Für den Anschluss einer Leitung mit einem maximalen Querschnitt von 13,5 mm ge- hen Sie wie folgt vor. Drücken Sie den Dichtungsring in den Klemmkorb. Klemmkorb Dichtungsring Schieben Sie nun zuerst die Druckschraube und dann den Klemmkorb mit dem Dichtungsring über die Leitung.
  • Seite 21 Technologie AG Installation Drehen Sie nun die Gewindehülse fest auf den Buchseneinsatz. Buchseneinsatz mit Gewindehülse verschraubt Druckschraube Klemmkorb mit Dichtungsring Drehen Sie nun die Druckschraube fest auf die Gewindehülse. Der Klemmkorb mit dem Dich- tungsring drückt sich dabei in die Gewindehül- se und ist nicht mehr zu sehen.
  • Seite 22 Installation Technologie AG Anschluss des AC-Steckers mit PG16 Für den Anschluss einer Leitung mit einem Querschnitt zwischen 13,5 mm² und 16 mm² gehen Sie wie folgt vor. Schieben Sie zuerst die Druckschraube mit der PG16-Verschraubung über die Leitung. Danach schieben Sie die Gewindehülse über die Leitung. Druckschraube mit PG16-Verschraubung Gewindehülse...
  • Seite 23 Technologie AG Installation Drehen Sie nun die Druckschraube fest auf die Gewindehülse. Drehen Sie die Verschraubung zur Ab- dichtung fest. Druckschraube PG16-Verschraubung Die AC-Kupplungsdose ist nun fertig konfektioniert. Sollten Sie den Sunny Boy nicht gleich anschließen, so verschließen Sie den Buchsen- einsatz mit der ebenfalls im Beipack enthaltenen Verschlusskappe.
  • Seite 24: Pv-String (Dc) Anschluss

    Schließen Sie Strings, in denen Sie einen Erdschluss festgestellt haben, erst dann an den Sunny Boy 2800i an, wenn Sie den Erdschluss im PV-Generator beseitigt haben! Wiederholen Sie die Punkte 2 und 3 für jeden String.
  • Seite 25: Inbetriebnahme

    Sollte sich, trotz überprüfter Stringspannungen bei erneutem Anschluss des PV-Gene- rators an den Sunny Boy 2800i, das LED-Signal wiederholen, trennen Sie den PV- Generator wieder vom Sunny Boy und setzen Sie sich bitte mit der SMA Technologie AG in Verbindung (siehe Kapitel 10 „Kontakt” (Seite 39)).
  • Seite 26 Installation Technologie AG Grün Gelb Status leuchtet nicht leuchtet nicht OK (Einspeisebetrieb) leuchtet dauerhaft leuchtet nicht Störung leuchtet dauerhaft leuchtet dauerhaft OK (Initialisierung) leuchtet nicht leuchtet dauerhaft OK (Stopp) blinkt schnell (3 x pro Sekunde) leuchtet dauerhaft leuchtet nicht Störung OK (Warten, Netzüber- leuchtet nicht leuchtet nicht...
  • Seite 27: Sunny Boy Öffnen Und Verschließen

    Achtung: Halten Sie unbedingt die unten aufgeführte Reihen- folge ein! Schalten Sie den Leitungsschutzschalter aus. Trennen Sie den PV-Generator vom Sunny Boy 2800i. Warten Sie 5 Minuten! Lösen Sie die beiden Schrauben des Gehäusede- ckels an der Unterseite des Sunny Boy 2800i.
  • Seite 28: Verschließen Des Sunny Boy

    Befestigen Sie dann den Gehäusedeckel des Sunny Boy 2800i durch gleichmäßiges Festziehen der zwei Befestigungsschrauben an der Gehäuseunterseite Schließen Sie den PV-Generator an. Schalten Sie den Leitungsschutzschalter ein. Überprüfen Sie nun, ob die LED-Anzeige des Sunny Boy 2800i einen ordnungsgemäßen Betrieb signali- siert.
  • Seite 29: Technische Daten

    Technologie AG Technische Daten 7 Technische Daten 7.1 Daten PV-Generator Anschluss Max. Eingangsleerlaufspannung 600 V (bezogen auf -10 °C Zellentem- PV 0 peratur) Eingangsspannung, MPP-Bereich 224 V ... 600 V Max. Eingangsstrom 13,5 A PV max Max. Eingangsleistung 3050 W...
  • Seite 30: Beschreibung Des Gerätes

    Technische Daten Technologie AG 7.3 Beschreibung des Gerätes Eine ausführliche Gerätebeschreibung finden Sie in der Betriebsanleitung. Daten allgemein Schutzart nach DIN EN 60529 IP21 (Innenmontage) Maße (B x H x T) ca. 440 mm x 305 mm x 226 mm Gewicht ca.
  • Seite 31: Betriebsparameter

    Technologie AG Technische Daten 7.3.1 Betriebsparameter Nicht autorisierte Änderungen der Betriebsparameter können: • zu Verletzungen oder Unfällen durch geänderte interne Si- cherheitsvorgaben des Sunny Boy führen, • die Betriebserlaubnis des Sunny Boy erlöschen lassen, • die Garantie des Sunny Boy erlöschen lassen. Ändern Sie niemals die Parameter Ihres Sunny Boy ohne aus- drückliche Erlaubnis und Anleitung.
  • Seite 32: Präzision Der Messwerterfassung

    Name Einheit Wertebereich Werks- Beschreibung einstellung Plimit 2800 Obere Grenze der AC-Ausgangsleistung SMA-SN Seriennummer des Sunny Boy Software-BFR Firmware Version des Betriebsführungs- rechners (BFR) Software-SRR Firmware Version des Stromregelungs- rechners (SRR) 7.3.2 Präzision der Messwerterfassung Jede Messwerterfassung ist mehr oder weniger toleranzbehaftet. Die vom Sunny Boy 2800i erfassten Messgrößen werden zu seiner Betriebsführung und der Regelung...
  • Seite 33: Austausch Der Varistoren

    SMA Technologie AG. Leuchtet während des Betriebs die rote LED der Statusanzeige dauerhaft, so sollte zunächst ausgeschlossen werden, dass ein Erdschluss im PV-Generator vorliegt. Nur bei gleichzeitig dauerhaft leuchtender grüner LED können Sie die Punkte 3 bis 5 im Folgenden überspringen.
  • Seite 34 Austausch der Varistoren Technologie AG Sind die gemessenen Spannungen konstant und entspricht ihre Summe in etwa der Leerlaufspannung des Strings, so liegt ein Erdschluss in diesem String vor, auf dessen ungefähre Lage durch die Verhältnisse der Spannungen zueinander geschlossen werden kann. Wiederholen Sie die Punkte 3 und 4 für jeden String.
  • Seite 35 Das Einführen des Betätigungswerkzeugs löst die Klemme. derwerkzeug für die Bedienung der Klemmen erhalten haben, setzen Sie sich bitte mit SMA in Verbindung. Die Klemmkontakte lassen sich be- Varistor entnehmen. helfsmäßig jedoch auch einzeln mit einem pas- senden Schraubendreher bedienen. Da der Ausfall eines Varistors in der Regel auf Einflüsse...
  • Seite 36 Sunny Boy 2800i einen ordnungsgemäßen Be- trieb signalisiert. Aus! Konnte weder ein Erdschluss noch ein defekter Varistor festgestellt werden, so liegt wahrscheinlich ein Fehler im Sunny Boy vor. Sprechen Sie dann bitte die weiteren Schritte mit der SMA-Hotline ab. Seite 36 SB2800i-11:SD2006 Installationsanleitung...
  • Seite 37: Auslegung Eines Leitungsschutzschalters

    Technologie AG Auslegung eines Leitungsschutzschalters 9 Auslegung eines Leitungsschutzschalters Beispiel für die thermische Auslegung eines Leitungsschutzschalters an ei- ner photovoltaischen Eigenerzeugungsanlage im Netzparallelbetrieb Angenommen wird eine PV-Anlage mit 9 Wechselrichtern Sunny Boy 2800i, mit drei Wechselrichtern pro Phase. Benötigte technische Angaben der verwendeten WR •...
  • Seite 38 Auslegung eines Leitungsschutzschalters Technologie AG Beispiel für die thermische Auswahl eines 16 A Leitungsschutzschalters mit der Auslösecharakteristik B ohne Abstand zwischen den Leitungsschutz- schaltern: Bei der Auswahl von Leitungsschutzschaltern muss man auf einige Belastungsfaktoren achten. Diese sind in den jeweiligen Datenblättern zu finden. Der Leitungsschutz- schalter eines Herstellers ist beispielsweise auf 50°C Umgebungstemperatur ausge- legt.
  • Seite 39: Kontakt

    10 Kontakt Bei Fragen zum Sunny Boy 2800i oder technischen Problemen können Sie sich gern an unsere Hotline wenden. Bitte haben Sie folgende Daten zur Hand, wenn Sie mit SMA Kontakt aufnehmen: • Wechselrichtertyp • Typ und Anzahl der angeschlossenen Module •...
  • Seite 40 Kontakt Technologie AG Seite 40 SB2800i-11:SD2006 Installationsanleitung...
  • Seite 41 Technologie AG Kontakt Installationsanleitung SB2800i-11:SD2006 Seite 41...
  • Seite 42: Haftungsausschluss

    Technologie AG zulässig. Eine Unterlizensierung der Software ist nicht zulässig. Haftungsbeschränkung: Die SMA Technologie AG lehnt jegliche Haftung für direkte oder indirekte Folge- schäden, die sich aus der Verwendung der von SMA Technologie AG erstellten Software ergeben, ab. Dies gilt auch für die Leistung beziehungsweise Nicht-Leistung von Support-Tätigkeiten.
  • Seite 44 Fax: +49 561 9522 4040 E-Mail: info@SMA.de Freecall: 0800 SUNNYBOY Freecall: 0800 7 8 6 6 9 2 6 9 SMA America, Inc. SMA Ibérica Tecnología Solar, S.L. Grass Valley, Kalifornien, USA Barcelona, Spanien E-Mail: info@SMA-America.com E-Mail: info@SMA-Iberica.com SMA Beijing Commercial Co., Ltd SMA Italia S.r.l.
