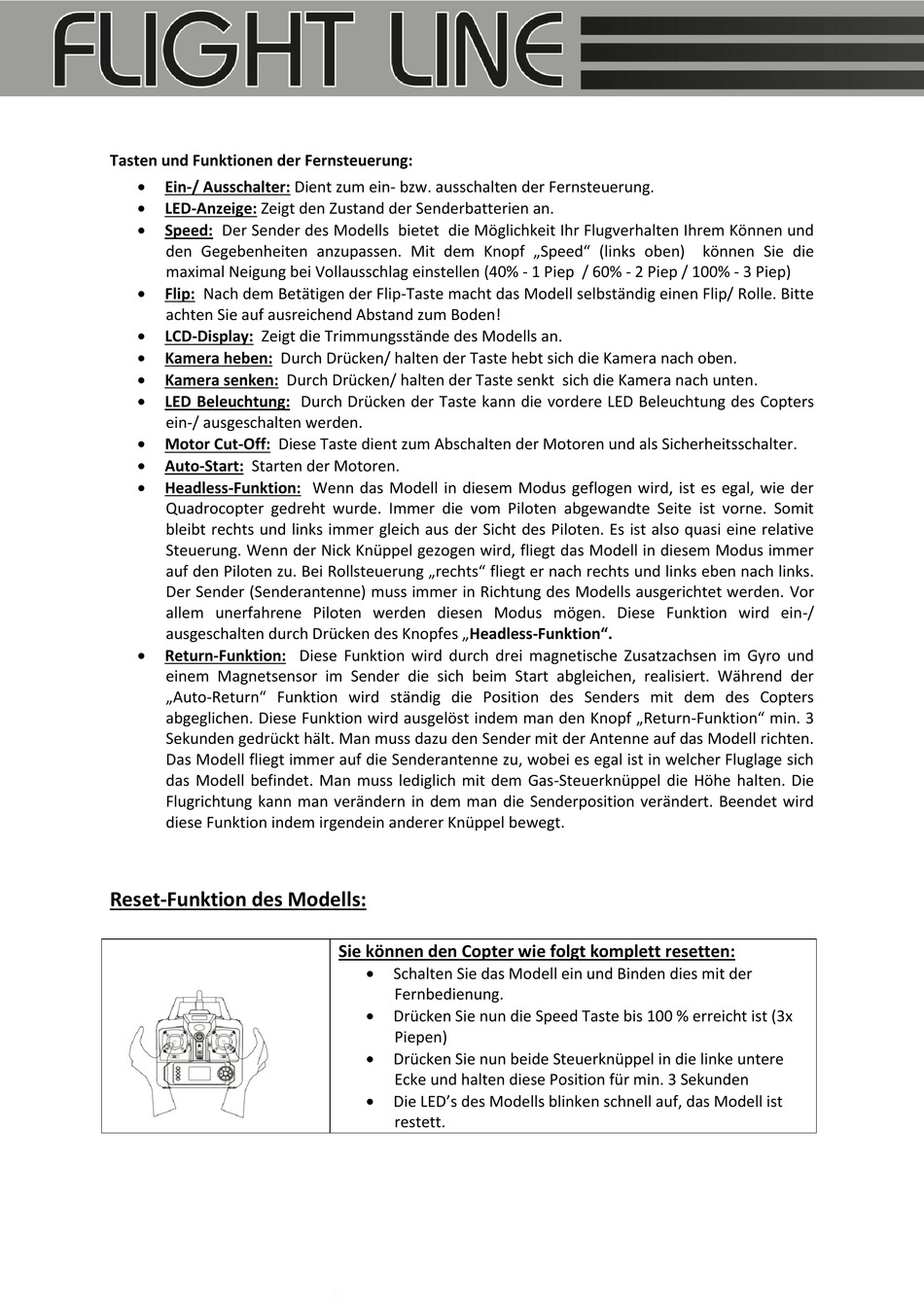

DF-models SkyWatcher XL - WiFi Bedienungsanleitung Seite 6

Tasten und Funktionen der Fernsteuerung:

Ein-/ Ausschalter: Dient zum ein- bzw. ausschalten der Fernsteuerung.

LED-Anzeige: Zeigt den Zustand der Senderbatterien an.

Speed: Der Sender des Modells bietet die Möglichkeit Ihr Flugverhalten Ihrem Können und
den Gegebenheiten anzupassen. Mit dem Knopf „Speed" (links oben) können Sie die
maximal Neigung bei Vollausschlag einstellen (40% - 1 Piep / 60% - 2 Piep / 100% - 3 Piep)

Flip: Nach dem Betätigen der Flip-Taste macht das Modell selbständig einen Flip/ Rolle. Bitte
achten Sie auf ausreichend Abstand zum Boden!

LCD-Display: Zeigt die Trimmungsstände des Modells an.

Kamera heben: Durch Drücken/ halten der Taste hebt sich die Kamera nach oben.

Kamera senken: Durch Drücken/ halten der Taste senkt sich die Kamera nach unten.

LED Beleuchtung: Durch Drücken der Taste kann die vordere LED Beleuchtung des Copters
ein-/ ausgeschalten werden.

Motor Cut-Off: Diese Taste dient zum Abschalten der Motoren und als Sicherheitsschalter.

Auto-Start: Starten der Motoren.

Headless-Funktion: Wenn das Modell in diesem Modus geflogen wird, ist es egal, wie der
Quadrocopter gedreht wurde. Immer die vom Piloten abgewandte Seite ist vorne. Somit
bleibt rechts und links immer gleich aus der Sicht des Piloten. Es ist also quasi eine relative
Steuerung. Wenn der Nick Knüppel gezogen wird, fliegt das Modell in diesem Modus immer
auf den Piloten zu. Bei Rollsteuerung „rechts" fliegt er nach rechts und links eben nach links.
Der Sender (Senderantenne) muss immer in Richtung des Modells ausgerichtet werden. Vor
allem unerfahrene Piloten werden diesen Modus mögen. Diese Funktion wird ein-/
ausgeschalten durch Drücken des Knopfes „Headless-Funktion".

Return-Funktion: Diese Funktion wird durch drei magnetische Zusatzachsen im Gyro und
einem Magnetsensor im Sender die sich beim Start abgleichen, realisiert. Während der
„Auto-Return" Funktion wird ständig die Position des Senders mit dem des Copters
abgeglichen. Diese Funktion wird ausgelöst indem man den Knopf „Return-Funktion" min. 3
Sekunden gedrückt hält. Man muss dazu den Sender mit der Antenne auf das Modell richten.
Das Modell fliegt immer auf die Senderantenne zu, wobei es egal ist in welcher Fluglage sich
das Modell befindet. Man muss lediglich mit dem Gas-Steuerknüppel die Höhe halten. Die
Flugrichtung kann man verändern in dem man die Senderposition verändert. Beendet wird
diese Funktion indem irgendein anderer Knüppel bewegt.
Reset-Funktion des Modells:
Sie können den Copter wie folgt komplett resetten:

Schalten Sie das Modell ein und Binden dies mit der
Fernbedienung.

Drücken Sie nun die Speed Taste bis 100 % erreicht ist (3x
Piepen)

Drücken Sie nun beide Steuerknüppel in die linke untere
Ecke und halten diese Position für min. 3 Sekunden

Die LED's des Modells blinken schnell auf, das Modell ist
restett.
