Technische Daten / Specifications
SAT
Eingangs-Impedanz / Input Impedance
Eingangs-Frequenzbereich / Input frequency range
Abstimmschritte / Tuning steps
ZF-Frequenz / IF frequency
ZF-Bandbreite / IF bandwidth
Eingangspegel / Input level
AFC
Video
Frequenz-Hub / Frequency deviation
Polarität / Polarity
Video-Deemphase / Video deemphasis
Audio
ZF-Bereich / IF Range
Tuning
Bandbreite / Bandwidth
Deemphase / Deemphasis
Frequenzhub / Frequency deviation
Pegel / Level
Ausgang / Output
Ausgangs-Impedanz / Output Impedance
Ausgangs-Frequenz / Output frequency
Abstimmschritte / Tuning steps
Ausgangsmodulation / Output modulation
Ausgangspegel / Output level
TV Standard / TV standards
S/N Video (CCIR-rec.567-1)
S/N Audio (mit Farbtestbild / with color test pattern)
Testbildgenerator / Test pattern generator
Allgemeine Daten / General data
HF-Ein-/Ausgänge / RF in- and outputs
Betriebsspannung / Power supply
Leistungsaufnahme / Power consumption
Betriebstemperaturbereich / Operating temperature
Lagertemperatur / Storage temperature
Gewicht voll bestückt / Weight fully outfitted
Max. Luftfeuchte, nicht kondens. / Max. humidity non cond.
WILHELM SIHN JR. GmbH & Co. KG
Empfangs- und Verteiltechnik
Wilhelm-Sihn-Straße 5-7, 75223 Niefern-Öschelbronn
Tel . 07233 / 66-292, Fax. 66-320, http://www.wisi.de
... a link to the future
13,5 / 14,5 / 16 / 17,5 / 19 / 20,5 / 22.5 MHz/V
PAL / Secam (625 lines)
150 kHz / 350 kHz
Mono adaptive / 50 µs / 75 µs / J17 / Stereosumme
30 kHz / 50 kHz / 75 kHz / 150 kHz
Zweiseiten-Band / Double sideband
typ. 50 dB, min. 46 dB
typ. 50 dB, min. 45 dB
S/W ; black/white
230 VAC 50/60 Hz + 10%
ca. 15 W ohne/without LNB; ca. 28 W mit / with LNB (14V/600 mA)
-25°C bis +75°C
Technische Änderungen vorbehalten.
Technical modifications reserved.
75 Ω
950 - 2150 MHz
1 MHz

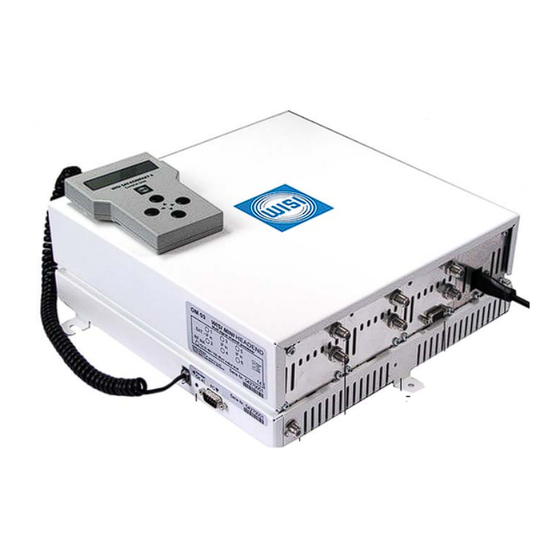

WISI MINI HEADEND
479,5 MHz
OM 02 Grundgehäuse analog – zur Aufnahme von bis zu
27 MHz
3 x Doppelmodulen OM 12 / OM 12 D* mit je 2 Kanälen
43 - 78 dBµV
OM 02 Housing analog – for use with up to 3 x Dual moduls OM 12 /
+/- 8 MHz
OM 12 D* with two channels per modul
*
mit Decoderbuchse
with Decoder socket
pos / neg
5,5 - 9,0 MHz
10 kHz
-12 dB...+12 dB
75 Ω
470 – 862 MHz
250 kHz
100 dBµV
B/G, D/K, I, L, M
F
Handset OK 41A
(Zubehör, Accessory)
0°C bis +55°C
OM 12.. Modul (Zubehör, Accessory)
Empfang von bis zu 2 analogen SAT-ZF-Signalen und Aufbereitung in bis zu 2 analoge
3,4 kg
Kanäle (UHF)
95 %
SAT-ZF 950 - 2150 MHz
LNB-Versorgung 14/18 VDC 22kHz, 600 mA
Reception of two analog SAT IF signals and channel processing to two analog TV channels (UHF)
SAT-IF range 950 - 2150 MHz
LNB Supply 14/18 VDC 22kHz, 600 mA
Abb./Fig 1
Grundgehäuse mit Zubehör: 3 x OM 12...Module
Housing with accessory:
Betriebsanzeige-
Zur Verteilanlage
SAT-ZF-Eingänge
LED blinkt
To distribution system
SAT IF inputs
Operation LED
flashes
Betriebsanleitung
Operating instructions
3 x OM 12...moduls
Zubehör, Accessory
OM 12D
230 VAC
50/60 Hz
TV-
044 538
Werbung
Inhaltszusammenfassung für Wisi OM02
- Seite 1 Empfangs- und Verteiltechnik SAT-IF range 950 - 2150 MHz Wilhelm-Sihn-Straße 5-7, 75223 Niefern-Öschelbronn LNB Supply 14/18 VDC 22kHz, 600 mA Tel . 07233 / 66-292, Fax. 66-320, http://www.wisi.de ... a link to the future Technische Änderungen vorbehalten. Technical modifications reserved.
- Seite 2 Anlagenbeipiele / Applications Sicherheitshinweise - bitte beachten! Safety and installation notes – please observe! LNB-Versorgungs-Spannung liegt an allen Eingängen gleichzeitig an / LNB power applied on all inputs simultaneously Auswahl mit Handset zwischen / Selection of Caution Achtung with handset Die angegebene 230 VAC-Betriebsspannung muß...
- Seite 3 Handset an Buchse einstecken. Betriebsspannung anschließen. Display zeigt nebenstehende Information Diese Anzeige hängt von den System-Einstellungen „Ausgangsfrequenz Channel/Freq.“ ab WISI OM V1.00 Beliebige Taste drücken „Search modules“mit rotierendem „\“ erscheint. M i n i H e a d e n d...
-
Seite 4: Operation
Connection Plug the handset into socket . Display depends from System settings „Output frequency Channel/Freq.“. Connect the supply voltage. Display shows information >WISI OM V1.00<. Output frequency Module1 OM 12 Move cursor with L/R keys to digit to be WISI OM V1.00... - Seite 5 Hinweis / Note Hinweis / Note EU-Regelung zur Entsorgung von Altelektrogeräten durch private Haushalte EU-Regelung zur Entsorgung von Altelektrogeräten durch private Haushalte Zur Vermeidung einer Gefährdung für die Gesundheit des Menschen und der Umwelt bestimmt Zur Vermeidung einer Gefährdung für die Gesundheit des Menschen und der Umwelt bestimmt geltendes EU-Recht –...
