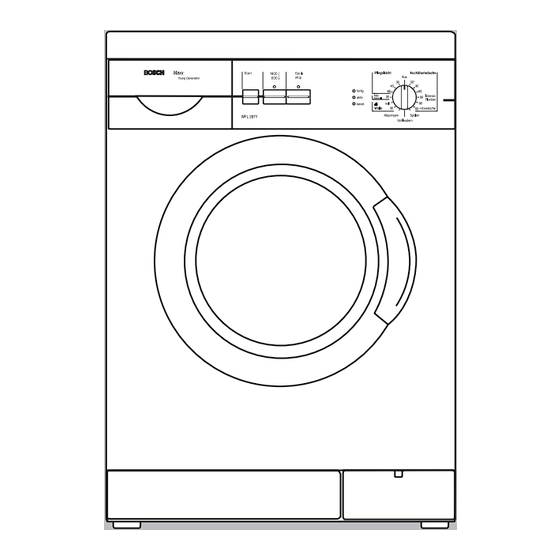

- Seite 1 Maxx WFL 288Y de Gebrauchs und Aufstellanleitung Bosch Info Team: DE Tel. 01 80/5 30 40 50 (0,12/Min. DTAG) Internet: http://www. bosch hausgeraete.de...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeines ....... Gebrauchsanleitung Hinweise zur Entsorgung ....Sicherheitshinweise . -
Seite 3: Allgemeines
Waschmaschine - steht Ihnen unser Kunden dienst gerne zur Verfügung. Weitere Informationen und eine Auswahl unserer Produkte finden Sie auf unserer Internetseite: http://www.bosch hausgeraete.de Lesen Sie diese Gebrauchs und Aufstellanleitung und alle anderen der Waschmaschine beigegebenen Informationen und handeln Sie danach. -
Seite 4: Hinweise Zur Entsorgung
Hinweise zur Entsorgung Ihr neues Gerät wurde auf dem Weg zu Ihnen Entsorgen durch die Verpackung geschützt. Alle eingesetzten der Verpackung Materialien sind umweltverträglich und wieder ver wertbar. Bitte helfen Sie mit, und entsorgen Sie die Verpackung umweltgerecht. Über aktuelle Entsorgungswege informieren Sie sich bitte bei Ihrem Fachhändler oder bei Ihrer Gemeinde verwaltung. -
Seite 5: Sicherheitshinweise
Sicherheitshinweise q Ihre Waschmaschine ist bestimmt - zum Gebrauch nur im Haushalt - zum Waschen von maschinenwaschbaren Textilien in Waschlauge - zum Betrieb mit kaltem Trinkwasser und handelsüblichen Wasch und Pflegemitteln, die für den Einsatz in Waschmaschinen geeignet sind. q Lassen Sie Kinder nicht unbeaufsichtigt bei der Waschmaschine. -
Seite 6: Umweltschutz / Sparhinweise
Umweltschutz / Sparhinweise Ihre Waschmaschine ist sparsam im Verbrauch von Wasser, Energie und Waschmittel. Dadurch wird unsere Umwelt und Ihre Haushaltskasse geschont. Verbrauchswerte Ihres Gerätes finden Sie auf Seite 34. Um sparsam und umweltfreundlich zu waschen: q Empfohlene Beladungsmengen nicht überschreiten. -
Seite 7: Das Ist Ihre Waschmaschine
Das ist Ihre Waschmaschine Wasch /Pflegemittel einfüllen Kammer I: Waschmittel für Vorwäsche oder Stärke. Kammer II: Waschmittel für Hauptwäsche, Einweichmittel, Enthärter, Bleichmittel oder Fleckensalz. Kammer 2: Pflegemittel, z.B. Weich oder Formspüler (höchstens bis Unter kante des Einsatzes 1 füllen). Waschlauge ablassen, Einfüllfenster öffnen ... -
Seite 8: Bedienfeld
Bedienfeld 1. Programm wählen 2. Anzeigelampen leuchten Programmwähler schaltet Waschmaschine fertig, wenn Programm abgelaufen. Ein/Aus. Drehen in beide Richtungen möglich. aktiv, wenn Start gedrückt. Der Programmwähler dreht sich nicht, bereit, wenn Programm gewählt. während das Programm abläuft - der Anzeigelampen blinken: Betriebsstörung. Programmablauf wird elektronisch gesteuert. -
Seite 9: Vor Dem Ersten Waschen
Vor dem ersten Waschen Achtung Waschmaschine muss sachgemäß aufgestellt und angeschlossen sein, siehe ab Seite 35. Vor Verlassen des Werks wurde Ihr Gerät geprüft. Um mögliche Prüfwasserreste zu entfernen, das erste Mal ohne Wäsche waschen. i Keine Wäsche einfüllen. Wasserhahn öffnen. Waschmittelschublade bis zum Anschlag herausziehen. -
Seite 10: Wäsche Vorbereiten
Wäsche vorbereiten Achtung Fremdkörper (z. B. Münzen, Büroklammern, Nadeln, Nägel) können Wäschestücke oder Bauteile der Waschmaschine (z. B. Waschtrommel) beschädigen. q Taschen der Wäschestücke leeren. q Sand aus Taschen und Umschlägen ausbürsten. q Reißverschlüsse schließen, Bezüge zuknöpfen. q Gardinenröllchen entfernen oder in Netz/Beutel einbinden. -
Seite 11: Wäsche Sortieren
Wäsche sortieren Achtung nach Farbe Wäsche kann verfärben. Neue bunte Wäsche nicht mit anderer Wäsche zusammen waschen. Weiße Wäsche kann grau werden. Weiße und farbige Wäsche getrennt waschen. nach Ver schmutzungsgrad leicht verschmutzt Keine Verschmutzungen und Flecken erkennbar. Wäsche hat evtl. Körpergeruch angenommen. - Leichte Sommer und Sportbekleidung wenige Stunden getragen. - Seite 12 stark verschmutzt Verschmutzungen und/oder Flecken erkennbar. - Küchenhandtücher bis zu einer Woche benutzt. - Stoffservietten. - Babylätzchen. - Kinderoberbekleidung oder Fußballtrikot und hose mit Gras oder Erde verschmutzt. - Berufskleidung wie Schlosseranzug, Bäcker und Metzgerkleidung. typische Flecken - Hautfett, Speiseöle/ fette, Soßen, Mineralöl, Wachse (fett /ölhaltig).
-
Seite 13: Wäsche Einlegen
Wäsche einlegen d Explosionsgefahr! Mit lösungsmittelhaltigen Reinigungsmitteln, z. B. Fleckenentferner, Waschbenzin, vorbehandelte Wäschestücke können nach dem Einfüllen zu einer Explosion führen. Wäschestücke vorher gründlich von Hand ausspülen. Achtung Fremdkörper in der Wäschetrommel können die Wäsche beschädigen. Vor dem Einlegen der Wäsche prüfen, dass keine Fremdkörper in der Wäsche trommel sind. -
Seite 14: Wasch Und Pflegemittel
Wasch und Pflegemittel d Vergiftungsgefahr! Waschmittelmenge Wasch und Pflegemittel für Kinder unzugänglich dosieren aufbewahren. q Dosieren Sie Waschmittel entsprechend - der Wasserhärte. Die Wasserhärte erfahren Sie bei Ihrem Wasserversorgungsunternehmen. - der Wäschemenge. - des Verschmutzungsgrades. Angaben über Verschmutzungsgrade finden Sie ab Seite 11. - den Angaben des Waschmittel Herstellers. -
Seite 15: Wasch-/Pflegemittel Einfüllen
Kammer I Wasch /Pflege Waschmittel für Vorwäsche oder Stärke. mittel einfüllen Kammer II Waschmittel für Hauptwäsche, Einweichmittel, Ent härter, Bleichmittel oder Fleckensalz. Kammer 2 Pflegemittel, z.B. Weich oder Formspüler Wasch /Pflegemittel - höchstens bis Unterkante des Einsatzes 1 füllen. - wenn dickflüssig, vor dem Einfüllen mit etwas Wasser verdünnen (verhindert Verstopfen des Überlaufes). -
Seite 16: Programme Und Funktionen
Programme und Funktionen Wählen Sie das gewünschte Programm aus - siehe Grundprogramme auch die separate Programmübersicht. Kochwäsche 90 C Energieintensives Programm für kochfeste Textilien, z.B. aus Baumwolle oder Leinen. Zum Schutz der Abwasserleitungen wird die heiße Waschlauge vor dem Abpumpen mit ca. 7 Litern kaltem Wasser gemischt. -
Seite 17: Zusatz Programme - Programmwähler
Fein / Schnell 30 C Für empfindliche, waschbare Textilien, z.B. aus Seide, Satin, Synthetik oder Mischgewebe (z.B. Gardinen). Feinwaschgang bei 30 °C für hand und maschinen waschbare Seide. Wir empfehlen, die Textilien nicht mit anderen, raueren Textilien zusammen zu waschen. Ebenfalls geeignet als Schnellprogramm für stra pazierfähige und pflegeleichte Textilien, bei leichter Verschmutzung und geringer Beladung. -
Seite 18: Zusatzfunktionen - Tasten
ß Zusatzfunktionen - Grundstellung = Taste nicht gedrückt Tasten Die Textilien werden im Programm Koch/Bunt wäsche mit der maximalen Schleuderdrehzahl geschleudert. Bei den Programmen Pflegeleicht, Fein / Schnell und Wolle wird mit einer niedrigeren Drehzahl ge schleudert zur schonenden Behandlung empfind licher Wäsche. -
Seite 19: Zusätzliche Ausstattung
Mengenautomatik Zusätzliche Die Mengenautomatik passt den Wasser und Strom Ausstattung verbrauch an jedes Programm an - ganz nach Wäschemenge und Art der Textilien. So werden beim Waschen kleiner Wäschemengen Wasser und Energieverbrauch reduziert. Unwuchtkontrollsystem Das automatische Unwuchtkontrollsystem sorgt durch mehrmalige Anschleuderversuche für gleich mäßige Wäscheverteilung. -
Seite 20: Waschen
Waschen Wasserhahn öffnen. Programmwähler auf gewünschtes Programm stellen (siehe auch separate Programmübersicht). Anzeigelampe bereit leuchtet. Bei Bedarf Taste(n) für Zusatzfunktion(en) drücken. Taste Start drücken. Anzeigelampe aktiv leuchtet, Programm startet. i Anzeigelampe aktiv leuchtet während des gesamten Programmablaufs. -
Seite 21: Programmablauf Ändern
Wenn Sie aus Versehen ein falsches Programm Programmablauf gewählt haben: ändern Programmwähler auf Aus stellen. Programmwähler auf neugewähltes Programm stellen. Anzeigelampe bereit leuchtet. Taste Start drücken. Anzeigelampe aktiv leuchtet, neues Programm läuft. Wenn Sie ein Programm vorzeitig beenden möchten: Programm Programmwähler auf Aus stellen. -
Seite 22: Nach Ablauf Des Programms
Nach Ablauf des Programms Anzeigelampe fertig leuchtet. Programmwähler auf Aus stellen und, wenn gewünscht, Zusatzprogramm (Abpumpen, Schleudern oder Spülen) wählen. Taste Start drücken. Nach Ablauf des Zusatzprogramms Programmwähler auf Aus stellen. Wasserhahn schließen. Wäsche Einfüllfenster öffnen. entnehmen Wenn das Einfüllfenster sich nicht öffnen lässt: q Etwa 2 Minuten warten (Sicherheitsfunktion ist aktiv) oder... -
Seite 23: Besondere Anwendungen
Besondere Anwendungen Wäsche gleicher Farbe einlegen. Einweichen Einweichmittel nach Angaben des Herstellers in Kammer II einfüllen. Programmwähler auf Buntwäsche 30 C stellen. Anzeigelampe bereit leuchtet. Taste Start drücken. Nach ca. 15 Minuten Programmwähler auf Aus stellen. Die Wäsche liegt jetzt im Wasser. Nach gewünschter Einweichzeit ein Programm wählen. - Seite 24 Nur Färbemittel verwenden, die umweltverträglich und Färben für den Einsatz in Waschmaschinen geeignet sind. Achtung Verfärben der Wäsche bei nachfolgenden Wasch gängen kann dennoch nicht ganz ausgeschlossen werden. q Färbemittel nach Angaben des Herstellers anwenden. Nach dem Färben: Etwa ½ Messbecher Waschmittel in Kammer II geben.
-
Seite 25: Reinigen Und Pflegen
Reinigen und Pflegen d Stromschlaggefahr! Trennen Sie grundsätzlich das Gerät zuerst vom Stromnetz. Niemals die Waschmaschine mit einem Wasserstrahl reinigen. d Explosionsgefahr! Niemals Lösungsmittel zum Reinigen verwenden. Bei Bedarf: Gehäuse und q Etwas Seifenlauge oder ein mildes, nicht Bedienblende scheuerndes Reinigungsmittel verwenden. reinigen Mit einem weichen Tuch trockenreiben. -
Seite 26: Waschmittelschublade Reinigen
Wenn sich Reste von Wasch oder Pflegemitteln Waschmittel abgelagert haben: schublade reinigen Waschmittelschublade bis zum Anschlag herausziehen, auf die Mulde an dem Einsatz drücken und Waschmittelschublade ganz herausnehmen. Einsatz nach oben wegziehen. Waschmittelschublade unter fließendem warmen Wasser reinigen. Einsatz schließen und einrasten. Waschmittelschublade einschieben. -
Seite 27: Laugenpumpe Reinigen
Wenn die Waschlauge nicht vollständig abgepumpt Laugenpumpe wird. Fremdkörper blockieren die Laugenpumpe oder reinigen stark fusselnde Wäsche wurde gewaschen. Waschlauge ablassen i bis zu 20 l, geeignetes Gefäß bereitstellen. d Verbrühungsgefahr! Heiße Waschlauge zuvor abkühlen lassen. Kinder und Haustiere fernhalten. Programmwähler auf Aus stellen. - Seite 28 Verschluss Kappe aufdrücken (1.) und Entleerungsschlauch in die Halterung einsetzen (2.). Pumpendeckel vorsichtig abschrauben. Es tritt noch etwas Restwasser aus. Innenraum von Fremdkörpern/Fusseln befreien und reinigen. Flügelrad der Laugenpumpe muss sich drehen lassen. Gewinde des Pumpendeckels und Pumpengehäuse von Laugenresten und Fusseln reinigen.
-
Seite 29: Siebe Im Wasserzulauf Reinigen
Wenn kein oder nicht genügend Wasser in die Siebe im Wasser Waschmaschine einläuft. zulauf reinigen Wasserhahn schließen. Wasserdruck im Zulaufschlauch abbauen Programmwähler auf beliebiges Programm (außer Schleudern / Abpumpen) stellen. Taste Start drücken, Programm ca. 40 Sekunden laufen lassen. Programmwähler auf Aus stellen. Sieb am Wasserhahn reinigen Schlauch vom Wasserhahn abnehmen. -
Seite 30: Hilfe Bei Kleinen Störungen
Hilfe bei kleinen Störungen d Stromschlaggefahr! Reparaturen nur vom Kundendienst oder von autori sierten Fachkräften durchführen lassen. Im Reparaturfall oder wenn Sie eine Störung mit Hilfe der folgenden Tabelle nicht selbst beheben können, gehen Sie wie folgt vor: Programmwähler auf Aus stellen. Waschmaschine vom Strom Netz trennen. - Seite 31 Störung Ursache Abhilfe Prüfen, ob Wäschestück Programm läuft nicht an. Einfüllfenster nicht geschlossen. eingeklemmt. Anzeigelampe bereit blinkt. Einfüllfenster schließen (klickt hörbar). Programm läuft nicht an. Taste Start nicht gedrückt. Taste Start drücken. Wasserhahn nicht geöffnet. Wasserhahn öffnen. Wasser läuft nicht ein oder Waschmittel wird h itt l i d Zulaufschlauch geknickt oder...
- Seite 32 Störung Ursache Abhilfe Schleuderergebnis nicht Programm Spülen oder Schleudern gewählt - maximale Schleuderdreh zufriedenstellend. zahl 800 U/Min. Mehrmaliges Kein Fehler. Anschleudern. Unwuchtkontrollsystem versucht, Unwucht durch mehrmaliges Anschleudern auszugleichen. Kein Fehler. Immer große und kleine Teile Programmablauf länger Unwuchtkontrollsystem versucht, zusammen waschen. als üblich.
-
Seite 33: Kundendienst
Kundendienst Bevor Sie den Kundendienst rufen, prüfen Sie bitte, ob Sie die Störung nicht selbst beheben können (siehe ab Seite 30). In Beratungsfällen entstehen Ihnen, auch während der Garantiezeit, Kosten für einen Technikereinsatz. Den für Sie nächsten Kundendienst können Sie aus dem beiliegenden Verzeichnis entnehmen. -
Seite 34: Verbrauchswerte
Verbrauchswerte Normal Programm Beladung Verbrauchswerte ** (ohne Zusatzfunktionen) t f kti Strom Wasser Dauer Buntwäsche 40 C 5,0 kg * 0,55 kWh 54 l 118 min. Buntwäsche 60 C 5,0 kg 0,95 kWh 54 l 118 min. Buntwäsche 60 C 5,0 kg * 0,95 kWh 49 l... -
Seite 35: Aufstellen, Anschließen Und Transportieren
Aufstellen, Anschließen und Transportieren d Verletzungsgefahr! Sicherheits Die Waschmaschine hat ein hohes Gewicht. Vorsicht hinweise beim Anheben. Achtung Eingefrorene Schläuche können reißen/platzen. Waschmaschine nicht in frostgefährdetem Bereich und/oder im Freien aufstellen. Waschmaschine kann beschädigt werden. Nicht an vorstehenden Bauteilen (z. B. Einfüllfenster) anheben. Zusätzlich zu den hier aufgeführten Hinweisen können besondere Vorschriften des zuständigen Wasser und Elektrizitätswerkes wirksam werden. -
Seite 36: Abmessungen Der Wasch Maschine
An der Maschinenrückseite: - Wasserablaufschlauch, - Krümmer zum Anbringen des Ablaufschlauchs z.B. am Waschbecken, - Stromkabel mit Netzstecker. Je nach Anschluss Situation wird zusätzlich benötigt: - 1 Schlauchschelle Ø 24-40 mm (Fachhandel), zum Anschluss an einen Siphon. Im Beutel: - Schraubenschlüssel, - Abdeckungen für Öffnungen nach dem Entfernen der Transportsicherungen. -
Seite 37: Aufstellfläche
Standsicherheit ist wichtig, damit die Waschmaschine Aufstellfläche beim Schleudern nicht wandert. Aufstellfläche muss fest und eben sein. Nicht geeignet sind weiche Bodenbeläge, z. B. Teppichböden oder Böden mit Schaumstoffrücken. Wenn die Waschmaschine auf einer Holzbalkendecke aufgestellt werden soll: Waschmaschine möglichst in einer Ecke aufstellen. - Seite 38 Achtung Transport Vor dem ersten Gebrauch unbedingt komplett sicherungen Transportsicherungen entfernen. Vor dem Entfernen der Schläuche aus den Halterungen nehmen. Transportsicherungen Krümmer aushängen. Alle Schrauben mit Schlüssel SW 13 lösen, bis diese frei beweglich sind. Transportsicherungen Transportsicherungen komplett entfernen, dabei entfernen mit einer Hand durch das geöffnete Einfüllfenster fassen und die Waschtrommel etwas nach vorn...
-
Seite 39: Schlauch Und Kabellängen
Transportsicherungen Transportsicherungen unbedingt für einen späteren aufbewahren Transport (z. B. Umzug) aufbewahren. q Transportsicherungen komplett jeweils Schraube zusammengesteckt mit Scheibe und Buchse (und Feder) aufbewahren. Schlauch und Kabellängen Linksseitiger Anschluss ca. 100 cm ca. 145 cm ca. 85 cm Rechtsseitiger Anschluss ca. -
Seite 40: Wasseranschluss
Um Leckage oder Wasserschäden zu vermeiden, Wasseranschluss Hinweise in diesem Kapitel unbedingt beachten! Wasserzulauf Achtung Waschmaschine nur mit kaltem Trinkwasser be treiben. Nicht an Mischbatterie eines drucklosen Heißwasseraufbereiters anschließen. In Zweifelsfällen vom Fachmann anschließen lassen. Wasserzulaufschlauch nicht q knicken oder quetschen, q verändern oder durchschneiden (Festigkeit ist nicht mehr gewährleistet). -
Seite 41: Ausrichten
Wasserablauf Achtung Ablaufschlauch nicht knicken oder in die Länge ziehen. Höhenunterschied zwischen Aufstellfläche und Abfluss: höchstens 100 cm. Ablauf in einen Siphon Anschluss Stelle mit Schlauchschelle, Ø 24-40 mm (Fachhandel) sichern. Ablauf in ein Waschbecken Achtung Verschluss Stöpsel darf den Abfluss des Waschbek kens nicht verschließen. -
Seite 42: Elektrischer Anschluss
Achtung Elektrischer Anschluss der Waschmaschine nur an Wechsel Anschluss strom über vorschriftsmäßig installierte Schutz kontakt Steckdose. Netzspannung und Spannungsangabe an der Waschmaschine (Geräteschild) müssen überein stimmen. Anschlusswert sowie erforderliche Sicherung sind auf dem Geräteschild angegeben. Sicherstellen, dass: q Netzstecker und Steckdose zusammenpassen, q der Leitungsquerschnitt ausreicht, q das Erdungssystem vorschriftsmäßig installiert ist. -
Seite 43: Transportieren
Bevor Sie die Waschmaschine transportieren Transportieren (z. B. bei Umzug) Wasserhahn schließen, Wasserdruck im Zulaufschlauch abbauen (siehe Seite 29), restliche Waschlauge ablassen (siehe Seite 27), Waschmaschine vom Stromnetz trennen, Schläuche abmontieren, Abdeckungen abnehmen. Transportsicherungen Schraube soweit aus der Hülse ziehen, bis vorbereiten und einbauen Schraubenende bündig mit dem Hülsenende ist. - Seite 44 0503 de ROBERT BOSCH HAUSGERÄTE GMBH 5050 003 020...
