Waschmaschine - steht Ihnen unser Kunden dienst gerne zur Verfügung. Weitere Informationen und eine Auswahl unserer Produkte finden Sie auf unserer Internetseite: http://www.bosch hausgeraete.de Lesen Sie diese Gebrauchs und Aufstellanleitung und alle anderen der Waschmaschine beigegebenen Informationen und handeln Sie danach.
Hinweise zur Entsorgung Ihr neues Gerät wurde auf dem Weg zu Ihnen Entsorgen durch die Verpackung geschützt. Alle eingesetzten der Verpackung Materialien sind umweltverträglich und wieder ver wertbar. Bitte helfen Sie mit, und entsorgen Sie die Verpackung umweltgerecht. Über aktuelle Entsorgungswege informieren Sie sich bitte bei Ihrem Fachhändler oder bei Ihrer Gemeinde verwaltung.
Sicherheitshinweise q Ihre Waschmaschine ist bestimmt - zum Gebrauch nur im Haushalt - zum Waschen von maschinenwaschbaren Textilien in Waschlauge - zum Betrieb mit kaltem Trinkwasser und handelsüblichen Wasch und Pflegemitteln, die für den Einsatz in Waschmaschinen geeignet sind. q Lassen Sie Kinder nicht unbeaufsichtigt bei der Waschmaschine.
Umweltschutz / Sparhinweise Ihre Waschmaschine ist sparsam im Verbrauch von Wasser, Energie und Waschmittel. Dadurch wird unsere Umwelt und Ihre Haushaltskasse geschont. Verbrauchswerte Ihres Gerätes finden Sie auf Seite 34. Um sparsam und umweltfreundlich zu waschen: q Empfohlene Beladungsmengen nicht überschrei ten.

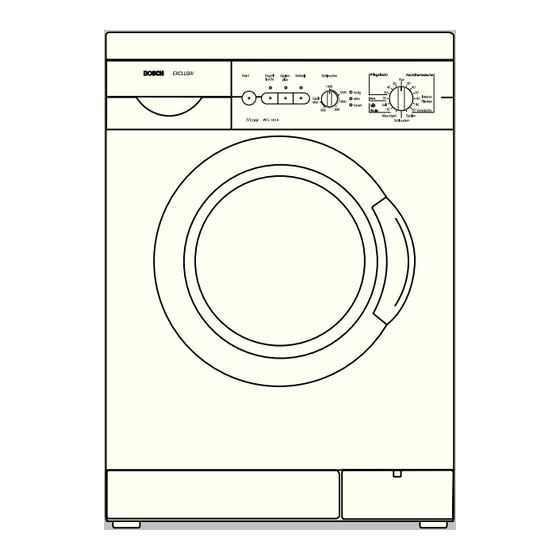

Das ist Ihre Waschmaschine Wasch /Pflegemittel einfüllen Kammer I: Waschmittel für Vorwäsche oder Stärke. Kammer II: Waschmittel für Hauptwäsche, Einweichmittel, Enthärter, Bleichmittel oder Fleckensalz. Kammer 2: Pflegemittel, z.B. Weich oder Formspüler (höchstens bis Unter kante des Einsatzes 1 füllen). Einfüllfenster öffnen ... und schließen Waschlauge ablassen, falls notwendig...
Bedienfeld 1. Programm wählen 2. Anzeigelampen leuchten Programmwähler schaltet Waschmaschine fertig, wenn Programm abgelaufen. Ein/Aus. Drehen in beide Richtungen möglich. aktiv, wenn Start gedrückt. Der Programmwähler dreht sich nicht, bereit, wenn Programm gewählt. während das Programm abläuft - der Anzeigelampen blinken: Betriebsstörung. Programmablauf wird elektronisch gesteuert.
Vor dem ersten Waschen Achtung Waschmaschine muss sachgemäß aufgestellt und angeschlossen sein, siehe ab Seite 35. Vor Verlassen des Werks wurde Ihr Gerät geprüft. Um mögliche Prüfwasserreste zu entfernen, das erste Mal ohne Wäsche waschen. i Keine Wäsche einfüllen. 1. Wasserhahn öffnen. 2.
Wäsche vorbereiten Achtung Fremdkörper (z. B. Münzen, Büroklammern, Nadeln, Nägel) können Wäschestücke oder Bauteile der Waschmaschine (z. B. Waschtrommel) beschädigen. q Taschen der Wäschestücke leeren. q Sand aus Taschen und Umschlägen ausbürsten. q Reißverschlüsse schließen, Bezüge zuknöpfen. q Gardinenröllchen entfernen oder in Netz/Beutel einbinden.
Wäsche sortieren Achtung nach Farbe Wäsche kann verfärben. Neue bunte Wäsche nicht mit anderer Wäsche zusammen waschen. Weiße Wäsche kann grau werden. Weiße und farbige Wäsche getrennt waschen. nach Ver schmutzungsgrad Keine Verschmutzungen und Flecken erkennbar. leicht verschmutzt Wäsche hat evtl. Körpergeruch angenommen. - Leichte Sommer und Sportbekleidung wenige Stunden getragen.
Seite 12
stark verschmutzt Verschmutzungen und/oder Flecken erkennbar. - Küchenhandtücher bis zu einer Woche benutzt. - Stoffservietten. - Babylätzchen. - Kinderoberbekleidung oder Fußballtrikot und hose mit Gras oder Erde verschmutzt. - Berufskleidung wie Schlosseranzug, Bäcker und Metzgerkleidung. - Hautfett, Speiseöle/ fette, Soßen, Mineralöl, typische Flecken Wachse (fett /ölhaltig).
Wäsche einlegen d Explosionsgefahr! Mit lösungsmittelhaltigen Reinigungsmitteln, z. B. Fleckenentferner, Waschbenzin, vorbehandelte Wäschestücke können nach dem Einfüllen zu einer Explosion führen. Wäschestücke vorher gründlich von Hand ausspülen. Achtung Fremdkörper in der Wäschetrommel können die Wäsche beschädigen. Vor dem Einlegen der Wäsche prüfen, dass keine Fremdkörper in der Wäsche trommel sind.
Wasch und Pflegemittel d Vergiftungsgefahr! Waschmittelmenge Wasch und Pflegemittel für Kinder unzugänglich dosieren aufbewahren. q Dosieren Sie Waschmittel entsprechend - der Wasserhärte. Die Wasserhärte erfahren Sie bei Ihrem Wasserversorgungsunternehmen. - der Wäschemenge. - des Verschmutzungsgrades. Angaben über Verschmutzungsgrade finden Sie ab Seite 11. - den Angaben des Waschmittel Herstellers.
Kammer I Wasch /Pflege Waschmittel für Vorwäsche oder Stärke. mittel einfüllen Kammer II Waschmittel für Hauptwäsche, Einweichmittel, Ent härter, Bleichmittel oder Fleckensalz. Kammer 2 Pflegemittel, z.B. Weich oder Formspüler Wasch /Pflegemittel - höchstens bis Unterkante des Einsatzes 1 füllen. - wenn dickflüssig, vor dem Einfüllen mit etwas Wasser verdünnen (verhindert Verstopfen des Überlaufes).
Programme und Funktionen Wählen Sie das gewünschte Programm aus - siehe Grundprogramme auch die separate Programmübersicht. Kochwäsche 90 °C Energieintensives Programm für kochfeste Textilien, z.B. aus Baumwolle oder Leinen. Zum Schutz der Abwasserleitungen wird die heiße Waschlauge vor dem Abpumpen mit ca. 7 Litern kaltem Wasser gemischt.
Fein 30 °C Für empfindliche, waschbare Textilien, z.B. aus Seide, Satin, Synthetik oder Mischgewebe (z.B. Gardinen). Feinwaschgang bei 30 °C für hand und maschinen waschbare Seide. Wir empfehlen, die Textilien nicht mit anderen, raueren Textilien zusammen zu waschen. Für sehr empfindliche Textilien aus Seide kann über die Taste Schnell durch Zeitverkürzung eine noch sanftere Behandlung erzielt werden.
Grundstellung Schleuderdreh Schleuderdrehzahlwähler zeigt nach oben. zahlwähler Die Textilien werden im Programm Koch/Bunt wäsche mit der maximalen Schleuderdrehzahl geschleudert. Bei den Programmen Pflegeleicht, Fein und Wolle wird mit einer niedrigeren Drehzahl geschleudert, un abhängig von der Stellung des Drehzahlwählers zur schonenden Behandlung empfindlicher Wäsche.
Bügelleicht Zusatzfunktionen - Spezieller Schleuderablauf mit anschließendem Auf Tasten lockern. Nach dem Schleudern liegt die Wäsche locker in der Trommel - Knittern wird vermindert. Bei den Programmen Koch/Buntwäsche wird automatisch die maximale Drehzahl auf 800 U/min. reduziert. Maximale Beladung pro Textilart beachten; die Wäsche unmittelbar nach dem Schleudern ent nehmen.
Waschen 1. Programmwähler auf gewünschtes Programm stellen (siehe auch separate Programmübersicht). Anzeigelampe bereit leuchtet. 2. Gewünschte Schleuderdrehzahl oder Spülstop wählen. 3. Bei Bedarf Taste(n) für Zusatzfunktion(en) drücken. 4. Taste Start drücken. Anzeigelampe aktiv leuchtet, Programm startet. i Anzeigelampe aktiv leuchtet während des gesamten Programmablaufs.
Wenn Sie aus Versehen ein falsches Programm Programmablauf gewählt haben: ändern 1. Programmwähler auf Aus stellen. 2. Programmwähler auf neugewähltes Programm stellen. Anzeigelampe bereit leuchtet. 3. Taste Start drücken. Anzeigelampe aktiv leuchtet, neues Programm läuft. Wenn Sie ein Programm vorzeitig beenden möchten: Programm 1.
Nach Ablauf des Programms Anzeigelampe fertig leuchtet, Signal ertönt. 1. Programmwähler auf Aus stellen und, wenn gewünscht, 2. Zusatzprogramm (Abpumpen, Schleudern oder Spülen) wählen. 3. Taste Start drücken. 4. Nach Ablauf des Zusatzprogramms Programmwähler auf Aus stellen. 1. Einfüllfenster öffnen. Wäsche Wenn das Einfüllfenster sich nicht öffnen lässt: entnehmen...
Akustisches Signal Das Signal zeigt das Programmende und das Vor liegen von Störungen an. - Programmende Signal schaltet in kurzen Abständen (ca. 1 Sekunde) ein und aus. - Vorliegen einer Störung Signal schaltet in sehr kurzen Abständen (weniger als 1 Sekunde) ein und aus. Signal schaltet nach 10 Minuten automatisch ab.
Besondere Anwendungen 1. Wäsche gleicher Farbe einlegen. Einweichen 2. Einweichmittel nach Angaben des Herstellers in Kammer II einfüllen. 3. Programmwähler auf Buntwäsche 30 °C stellen. Anzeigelampe bereit leuchtet. 4. Taste Start drücken. 5. Nach ca. 15 Minuten Programmwähler auf Aus stellen.
Seite 25
Nur Färbemittel verwenden, die umweltverträglich und Färben für den Einsatz in Waschmaschinen geeignet sind. Achtung Verfärben der Wäsche bei nachfolgenden Wasch gängen kann dennoch nicht ganz ausgeschlossen werden. q Färbemittel nach Angaben des Herstellers anwenden. Nach dem Färben: 1. Etwa ½ Messbecher Waschmittel in Kammer II geben.
Reinigen und Pflegen d Stromschlaggefahr! Trennen Sie grundsätzlich das Gerät zuerst vom Stromnetz. Niemals die Waschmaschine mit einem Wasserstrahl reinigen. d Explosionsgefahr! Niemals Lösungsmittel zum Reinigen verwenden. Bei Bedarf: Gehäuse und q Etwas Seifenlauge oder ein mildes, nicht Bedienblende scheuerndes Reinigungsmittel verwenden. reinigen Mit einem weichen Tuch trockenreiben.
Wenn sich Reste von Wasch oder Pflegemitteln Waschmittel abgelagert haben: schublade reinigen 1. Waschmittelschublade bis zum Anschlag herausziehen, auf die Mulde an dem Einsatz drücken und Waschmittelschublade ganz herausnehmen. 2. Einsatz nach oben wegziehen. 3. Waschmittelschublade unter fließendem warmen Wasser reinigen. 4.
Wenn die Waschlauge nicht vollständig abgepumpt Laugenpumpe wird. Fremdkörper blockieren die Laugenpumpe oder reinigen stark flusende Wäsche wurde gewaschen. Waschlauge ablassen i bis zu 20 l, geeignetes Gefäß bereitstellen. d Verbrühungsgefahr! Heiße Waschlauge zuvor abkühlen lassen. Kinder und Haustiere fernhalten. 1.
Wenn kein oder nicht genügend Wasser in die Sieb im Wasserzu Waschmaschine einläuft. lauf reinigen 1. Wasserhahn schließen. Wasserdruck im Zulaufschlauch abbauen 2. Programmwähler auf beliebiges Programm (außer Schleudern/Abpumpen) stellen. 3. Taste Start drücken, Programm ca. 40 Sekunden laufen lassen. 4.
Hilfe bei kleinen Störungen d Stromschlaggefahr! Reparaturen nur vom Kundendienst oder von autori sierten Fachkräften durchführen lassen. Im Reparaturfall oder wenn Sie eine Störung mit Hilfe der folgenden Tabelle nicht selbst beheben können, gehen Sie wie folgt vor: 1. Programmwähler auf Aus stellen. 2.
Seite 31
Störung Ursache Abhilfe Prüfen, ob Wäschestück Programm läuft nicht an. Einfüllfenster nicht geschlossen. eingeklemmt. Anzeigelampe bereit blinkt. Akustisches Signal Einfüllfenster schließen ertönt. (klickt hörbar). Programm läuft nicht an. Taste Start nicht gedrückt. Taste Start drücken. Wasserhahn nicht geöffnet. Wasserhahn öffnen. Wasser läuft nicht ein oder Waschmittel wird oder Waschmittel wird...
Seite 32
Störung Ursache Abhilfe Taste Bügelleicht gedrückt - maximale Schleuderdrehzahl 800 U/Min. Schleuderergebnis nicht zufriedenstellend. f i d ll d Programm Spülen oder Schleudern gewählt - maximale Schleuderdreh zahl 800 U/Min. Mehrmaliges Kein Fehler. Anschleudern. Unwuchtkontrollsystem versucht, Unwucht durch mehrmaliges Anschleudern auszugleichen. Kein Fehler.
Kundendienst Bevor Sie den Kundendienst rufen, prüfen Sie bitte, ob Sie die Störung nicht selbst beheben können (siehe ab Seite 30). In Beratungsfällen entstehen Ihnen, auch während der Garantiezeit, Kosten für einen Technikereinsatz. Den für Sie nächsten Kundendienst können Sie aus dem beiliegenden Verzeichnis entnehmen.
Verbrauchswerte Normal Programm Beladung Verbrauchswerte ** (ohne Zusatzfunktionen) t f kti Strom Wasser Dauer Buntwäsche 40 °C 5,0 kg * 0,55 kWh 54 l 118 min. Buntwäsche 60 °C 5,0 kg 0,95 kWh 54 l 118 min. Buntwäsche 60 °C 5,0 kg * 0,95 kWh 49 l...
Aufstellen, Anschließen und Transportieren d Verletzungsgefahr! Sicherheits Die Waschmaschine hat ein hohes Gewicht. Vorsicht hinweise beim Anheben. Achtung Eingefrorene Schläuche können reißen/platzen. Waschmaschine nicht in frostgefährdetem Bereich und/oder im Freien aufstellen. Waschmaschine kann beschädigt werden. Nicht an vorstehenden Bauteilen (z. B. Einfüllfenster) anheben. Zusätzlich zu den hier aufgeführten Hinweisen können besondere Vorschriften des zuständigen Wasser und Elektrizitätswerkes wirksam werden.
An der Maschinenrückseite: Lieferumfang - Wasserablaufschlauch, - Wasserzulaufschlauch, - Krümmer zum Anbringen des Ablaufschlauchs z.B. am Waschbecken, - Stromkabel mit Netzstecker. Je nach Anschluss Situation wird zusätzlich benötigt: - 1 Schlauchschelle Ø 24-40 mm (Fachhandel), zum Anschluss an einen Siphon. Feuchtigkeit in der Wäschetrommel ist bedingt durch die Endkontrolle, die jede Waschmaschine durchläuft, bevor sie das Werk verlässt.
Breite: 600 mm Abmessungen Tiefe: 590 mm der Wasch Höhe: 852 mm maschine Gewicht: ca. 69 kg Standsicherheit ist wichtig, damit die Waschmaschine Aufstellfläche beim Schleudern nicht wandert. Aufstellfläche muss fest und eben sein. Nicht geeignet sind weiche Bodenbeläge, z. B. Teppichböden oder Böden mit Schaumstoffrücken.
Unterbau oder Einbau vor dem Anschluss an die Unterbau oder Stromversorgung vornehmen. Einbau des Das Gerät kann in eine Küchenzeile unter oder ein Gerätes gebaut werden. Hierzu ist eine Nischenbreite von 60 cm erforderlich. q Waschmaschine nur unter einer durchgehenden, mit den Nachbarschränken fest verbundenen Arbeitsplatte aufstellen.
Seite 39
Achtung Transport Vor dem ersten Gebrauch unbedingt komplett sicherungen Transportsicherungen entfernen. Vor dem Entfernen der 1. Schläuche aus den Halterungen nehmen. Transportsicherungen 2. Krümmer aushängen. Transportsicherungen entfernen 3. Schrauben 1, 2 und 3 mit Schlüssel SW 13 lösen, bis sie in den Buchsen frei beweglich sind. 4.
Seite 40
6. Abdeckungen einsetzen. Transportsicherungen unbedingt für einen späteren Transportsicherungen aufbewahren Transport (z. B. Umzug) aufbewahren. q Transportsicherungen 1 und 2 komplett (je weils Schraube zusammengesteckt mit Scheibe und Buchse) aufbewahren.
Seite 41
Schlauch und Kabellängen Linksseitiger Anschluss ca. 100 cm ca. 145 cm ca. 90 cm Rechtsseitiger Anschluss ca. 145 cm ca. 100 cm ca. 135 cm Beim Fachhändler erhältlich: Aqua Stop Verlängerungsschlauch - Anschluss Garnitur mit Kunststoff Schlauch (ca. 2,50 m), Bestell Nr. WMZ 2380.
d Stromschlaggefahr Wasseranschluss Aqua Stop Sicherheitseinrichtung nicht in Wasser tauchen (enthält elektrisches Ventil). Wasserzulauf Achtung Waschmaschine nur mit kaltem Trinkwasser betrei ben. Nicht an Mischbatterie eines drucklosen Heiß wasseraufbereiters anschließen. In Zweifelsfällen vom Fachmann anschließen lassen. Wasserzulaufschlauch nicht q knicken oder quetschen, q verändern oder durchschneiden (Festigkeit ist nicht mehr gewährleistet).
Seite 43
Wasserablauf Achtung Ablaufschlauch nicht knicken oder in die Länge ziehen. Höhenunterschied zwischen Aufstellfläche und Abfluss: höchstens 100 cm. Ablauf in einen Siphon 1. Anschluss Stelle mit Schlauchschelle, Ø 24-40 mm (Fachhandel) sichern. Ablauf in ein Waschbecken Achtung Verschluss Stöpsel darf den Abfluss des Waschbek kens nicht verschließen.
Seite 44
Alle vier Gerätefüße müssen fest auf dem Boden Ausrichten stehen. Die Waschmaschine darf nicht wackeln. Waschmaschine mit Hilfe der vier verstellbaren Gerätefüße und einer Wasserwaage ausrichten: 1. Kontermutter 1 mit Schraubenschlüssel lösen. 2. Höhe durch Drehen des Gerätefußes 2 verändern. 3.
Achtung Elektrischer Anschluss der Waschmaschine nur an Wechsel Anschluss strom über vorschriftsmäßig installierte Schutz kontakt Steckdose. Netzspannung und Spannungsangabe an der Waschmaschine (Geräteschild) müssen überein stimmen. Anschlusswert sowie erforderliche Sicherung sind auf dem Geräteschild angegeben. Sicherstellen, dass: q Netzstecker und Steckdose zusammenpassen, q der Leitungsquerschnitt ausreicht, q das Erdungssystem vorschriftsmäßig installiert ist.
Bevor Sie die Waschmaschine transportieren Transportieren (z. B. bei Umzug) 1. Wasserhahn schließen, 2. Wasserdruck im Zulaufschlauch abbauen (siehe Seite 29), 3. restliche Waschlauge ablassen (siehe Seite 28), 4. Waschmaschine vom Stromnetz trennen, 5. Schläuche abmontieren, 6. Untere zwei Abdeckungen abnehmen. 7.
Zusätzlich zu Gewährleistungsansprüchen gegen Aqua Stop den Verkäufer aus dem Kaufvertrag und zusätzlich zu Garantie unserer Gerätegarantie leisten wir Ersatz zu folgenden Bedingungen: q Sollte durch einen Fehler unseres Aqua Stop Systems ein Wasserschaden verursacht werden, so ersetzen wir Schäden privater Gebraucher. q Diese Haftungsgarantie gilt für die Lebensdauer des Geräts.
Seite 48
0202 de ROBERT BOSCH HAUSGERÄTE GMBH 5500 011 000...
