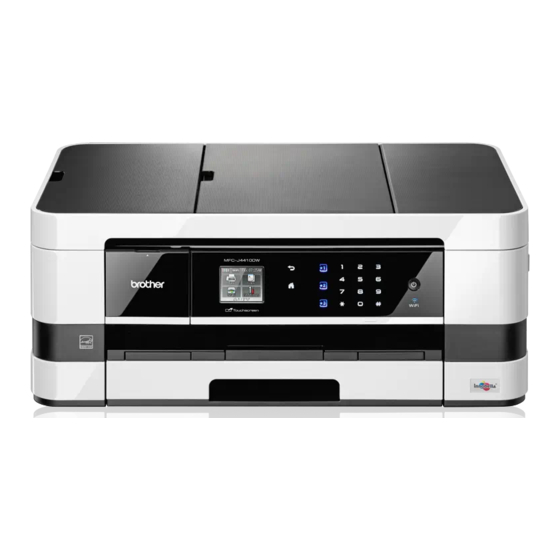

Brother MFC-J4410DW Installationsanleitung
  1. Anleitungen
  2. Marken
  3. Brother Anleitungen
  4. All-in-One-Drucker
  5. MFC-J4410DW
  6. Installationsanleitung

Brother MFC-J4410DW Installationsanleitung

Vorschau ausblenden Andere Handbücher für MFC-J4410DW:
Inhaltsverzeichnis

Werbung

Quicklinks

Installationsanleitung
Hier beginnen
Lesen Sie zuerst die Produkt-Sicherheitshinweise, bevor Sie das Gerät in Betrieb nehmen. Lesen Sie dann diese
Installationsanleitung zur korrekten Einrichtung und Installation.
WARNUNG
VORSICHT
WICHTIG
HINWEIS
1
Packen Sie das Gerät aus und überprüfen Sie den Lieferumfang
Die meisten Abbildungen in dieser Installationsanleitung zeigen das MFC-J4410DW.
Der Lieferumfang kann je nach Land unterschiedlich sein.
Benutzerhandbuch
Produkt-
- Grundfunktionen
Sicherheitshinweise
WARNUNG
Zur Verpackung des Gerätes wurden Plastikbeutel verwendet. Halten Sie diese Plastikbeutel von
Babys und Kindern fern, um Erstickungsgefahr zu vermeiden. Plastikbeutel sind kein Spielzeug.
HINWEIS
• Bewahren Sie alle Verpackungsmaterialien und den Karton für den Fall auf, dass Sie das Gerät versenden
müssen.
• Kaufen Sie das richtige Datenkabel für den Anschluss, den Sie benutzen möchten (für USB- oder
Netzwerkverbindung).
USB-Kabel
Es wird empfohlen, ein USB-2.0-Kabel (Typ A/B) zu verwenden, das nicht länger als 2 Meter ist.
Netzwerkkabel
Verwenden Sie ein Straight--through-Netzwerkkabel (Kategorie 5 (oder höher), Twisted-pair) für ein
10BASE-T- oder 100BASE-TX-Fast-Ethernet-Netzwerk.
a
Entfernen Sie das Schutzband und die Folie, mit denen das Gerät verpackt ist, und ziehen Sie auch die
Folie vom Touchscreen ab.
b
Vergewissern Sie sich, dass alle Komponenten geliefert wurden.
WARNUNG weist auf eine potentiell gefährliche Situation hin, die bei Nichtvermeidung zu
tödlichen oder schweren Verletzungen führen kann.
VORSICHT weist auf eine potentiell gefährliche Situation hin, die bei Nichtvermeidung zu
leichten oder mittelschweren Verletzungen führen kann.
WICHTIG weist auf eine potentiell gefährliche Situation hin, die bei Nichtvermeidung zu
Sachschäden oder zu Funktionsausfall des Gerätes führen kann.
Hinweise informieren Sie, wie auf eine bestimmte Situation reagiert werden sollte, oder geben
Ihnen hilfreiche Tipps zur beschriebenen Funktion.
Starter-Tintenpatronen
CD-ROM
MFC-J4410DW
MFC-J4610DW
Schwarz
Gelb
Cyan
Magenta
(ca. 65 % der
Ergiebigkeit von
Ersatz-Tintenpatronen)
Installationsanleitung
uuBenutzerhandbuch
- Grundfunktionen:
Verbrauchsmaterialien
Netzkabel
Faxanschlusskabel
SWI-GER Version 0
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Brother MFC-J4410DW

Inhaltszusammenfassung für Brother MFC-J4410DW

  • Seite 1 Hinweise informieren Sie, wie auf eine bestimmte Situation reagiert werden sollte, oder geben HINWEIS Ihnen hilfreiche Tipps zur beschriebenen Funktion. Packen Sie das Gerät aus und überprüfen Sie den Lieferumfang  Die meisten Abbildungen in dieser Installationsanleitung zeigen das MFC-J4410DW.  Der Lieferumfang kann je nach Land unterschiedlich sein. Schwarz Gelb...
  • Seite 2 Fächern Sie den Papierstapel gut auf, um Legen Sie A4- Papierstaus und Fehler beim Einzug zu vermeiden. Normalpapier ein VORSICHT Transportieren Sie das Gerät NICHT, indem Sie es am Gehäusedeckel oder an der Papierstau- Abdeckung halten. Andernfalls kann Ihnen das Gerät aus den Händen rutschen.
  • Seite 3 Verschieben Sie die Papierführungen Halten Sie die Papierkassette fest und ziehen vorsichtig entsprechend dem Papierformat. Sie die Papierablage a heraus, bis sie hörbar Vergewissern Sie sich, dass die einrastet. Klappen Sie die Papierstütze b aus. Papierführungen die Papierkanten leicht berühren. Achten Sie darauf, dass das Papier flach in der HINWEIS Kassette und unterhalb der Markierung für die...
  • Seite 4 Schliessen Sie das Öffnen Sie den Gehäusedeckel des Gerätes, bis er sicher einrastet. Netzkabel und das Faxanschlusskabel an WARNUNG • Das Gerät muss an eine geerdete, jederzeit leicht zugängliche Netzstromsteckdose angeschlossen werden. • Weil das Gerät über den Netzanschluss geerdet wird, können Sie sich selbst vor potentiell gefährlichen Spannungen im Telefonnetzwerk schützen, indem Sie zuerst die Stromversorgung und dann den...
  • Seite 5 Heben Sie den Gehäusedeckel an, um die Installieren Sie die Verriegelung zu lösen a. Drücken Sie dann die Stütze vorsichtig nach Tintenpatronen unten b und schliessen Sie den Gehäusedeckel c mit beiden Händen. VORSICHT Falls Tinte in Ihre Augen gelangt, waschen Sie sie sofort mit Wasser aus und suchen Sie, wenn Sie besorgt sind, einen Arzt auf.
  • Seite 6 Entfernen Sie den orangefarbenen Achten Sie darauf, dass die Farben der Transportschutz a. Kennzeichnung a und der Patrone b übereinstimmen, wie in der Abbildung unten gezeigt. Setzen Sie die Patrone entsprechend der Pfeilrichtung auf dem Aufkleber ein. HINWEIS Werfen Sie den orangefarbenen Transportschutz nicht weg.
  • Seite 7 Wählen Sie die Prüfen Sie die Papiereinstellungen Druckqualität (MFC-J4610DW) Damit Ihr Gerät die beste Druckqualität erzeugt und HINWEIS das richtige Papierformat zuführt, müssen Vergewissern Sie sich vor der Inbetriebnahme, Druckmedium und Papierformat entsprechend dem in dass Papier in der Papierkassette eingelegt ist die Kassette eingelegten Papier eingestellt werden.
  • Seite 8 Wählen Sie den Stellen Sie Datum und Empfangsmodus Uhrzeit ein Es kann zwischen vier verschiedenen Empfangsmodi Datum und Uhrzeit werden im Display angezeigt und gewählt werden: Nur Fax, Fax/Tel, Manuell und - sofern die Absenderkennung programmiert ist - auf TAD:Anrufbeantw. jedes versendete Fax gedruckt.
  • Seite 9 Geben Sie die Sendebericht Absenderkennung ein Speichern Sie die Faxnummer und Ihren Namen, Ihr Brother-Gerät kann einen Sendebericht damit sie auf alle Faxe, die Sie senden, gedruckt ausgeben, der als Bestätigung verwendet werden werden. kann, dass ein Fax gesendet wurde. In diesem...

  • Seite 10: Automatische Zeitumstellung

    Drücken Sie Einstell. Stellen Sie die Drücken Sie s oder t, um Inbetriebnahme Anschlussart ein anzuzeigen. Drücken Sie Inbetriebnahme. Drücken Sie s oder t, um Kompatibilität Wenn Sie Ihr Gerät an einer Nebenstellenanlage oder anzuzeigen. ISDN-Anlage anschliessen, müssen Sie die Drücken Sie Kompatibilität.

  • Seite 11: Für Usb-Anschluss

    • Wenn Ihr Computer nicht mit einem CD-ROM-Laufwerk ausgerüstet ist, können Sie die neuesten Treiber, Handbücher und Dienstprogramme für Ihr Gerät im Brother Solutions Center unter http://solutions.brother.com/ herunterladen. Einige auf der CD-ROM enthaltene Programme sind möglicherweise nicht zum Herunterladen verfügbar.
  • Seite 12 • Für Windows Vista und Windows 7: Wenn der Bildschirm zur Benutzerkontensteuerung erscheint, klicken Sie auf Fortfahren oder Ja. • Wenn der Brother-Bildschirm nicht automatisch erscheint, gehen Sie zu Arbeitsplatz oder Computer, doppelklicken Sie auf das CD-ROM-Symbol und doppelklicken Sie dann auf start.exe.
  • Seite 13 ® Windows Führen Sie das USB-Kabel vorsichtig durch den Schliessen Sie das USB- Kabelkanal bis zur Rückseite des Gerätes. Schliessen Sie das Kabel an Ihren Computer an. Kabel an Öffnen Sie den Gehäusedeckel des Gerätes, bis er sicher einrastet. WICHTIG Vergewissern Sie sich, dass das Kabel das Schliessen des Gehäusedeckels nicht behindert, sonst kann ein Fehler auftreten.
  • Seite 14 Wenn das Fenster zur Online-Registrierung Software-Updates und klicken Sie auf OK. angezeigt wird, folgen Sie den Anweisungen • Wenn der Bildschirm für das Brother auf dem Bildschirm. Klicken Sie auf Weiter. Produktforschungs- und Support-Programm Falls Sie das Gerät nicht als Standarddrucker angezeigt wird, wählen Sie die gewünschten...
  • Seite 15 Macintosh Für Benutzer des USB-Anschlusses (Mac OS X v10.5.8, 10.6.x, 10.7.x) Schliessen Sie das USB-Kabel am USB- Vor der Installation Anschluss ( ) a an. Der USB-Anschluss befindet sich im Inneren des Gerätes rechts (siehe vergrösserte Darstellung unten). Vergewissern Sie sich, dass der Netzstecker des Gerätes angeschlossen und Ihr Macintosh eingeschaltet ist.
  • Seite 16 Sie dann auf Weiter. Folgen Sie den Weiter mit Schritt 21. Anweisungen auf dem Bildschirm. Warten Sie, bis die Softwareinstallation abgeschlossen ist. Nach der Installation sucht die Brother-Software nach dem Brother-Gerät. Dieser Vorgang kann einige Zeit in Anspruch nehmen.
  • Seite 17 Texterkennungsfunktion im Brother ControlCenter2 zur Verfügung. Sie können mit dem Presto! PageManager auch Fotos und Dokumente einfach einscannen, freigeben und verwalten. Klicken Sie im Bildschirm Brother-Support auf das Symbol Presto! PageManager, um die Presto! PageManager-Downloadseite aufzurufen, und folgen Sie den Anweisungen auf dem Bildschirm.

  • Seite 18: Verkabeltes Netzwerk

    Verkabeltes Netzwerk ® Windows Für Benutzer eines verkabelten Netzwerkes ® ® ® (Windows XP Home/XP Professional/Windows Vista /Windows Vor der Installation Schliessen Sie das Netzwerkkabel an Vergewissern Sie sich, dass Ihr Computer Öffnen Sie den Gehäusedeckel des Gerätes, eingeschaltet ist und Sie mit Administratorrechten bis er sicher einrastet.
  • Seite 19 Bildschirm zur Benutzerkontensteuerung erscheint, klicken Sie auf Fortfahren oder Ja. Vergewissern Sie sich, dass das Kabel das Schliessen des Gehäusedeckels nicht behindert, • Wenn der Brother-Bildschirm nicht sonst kann ein Fehler auftreten. automatisch erscheint, gehen Sie zu Arbeitsplatz oder Computer, doppelklicken Sie auf das CD-ROM-Symbol und doppelklicken Sie dann auf start.exe.
  • Seite 20 Firewall verwenden oder wenn die Windows Überprüfen Sie mit Hilfe der Anweisungen auf Firewall ausgeschaltet ist, erscheint eventuell dem Bildschirm Ihre Einstellungen. dieser Bildschirm. Die Installation der Brother-Treiber startet automatisch. Die einzelnen Installationsbildschirme erscheinen nacheinander. WICHTIG Versuchen Sie auf KEINEM der Bildschirme, die Installation abzubrechen.
  • Seite 21 Updateeinstellung angezeigt wird, wählen Sie die gewünschte Einstellung für HINWEIS Software-Updates und klicken Sie auf OK. Druckertreiber für XML Paper Specification • Wenn der Bildschirm für das Brother Der Druckertreiber für XML Paper Specification Produktforschungs- und Support-Programm ® ® ist der für Windows Vista...
  • Seite 22 Verkabeltes Netzwerk Macintosh Für Benutzer eines verkabelten Netzwerkes (Mac OS X v10.5.8, 10.6.x, 10.7.x) Vor der Installation Schliessen Sie das Netzwerkkabel an Vergewissern Sie sich, dass der Netzstecker des Öffnen Sie den Gehäusedeckel des Gerätes, Gerätes angeschlossen und Ihr Macintosh bis er sicher einrastet.
  • Seite 23 Sie den Gehäusedeckel c mit beiden Händen. Warten Sie, bis die Softwareinstallation abgeschlossen ist. Nach der Installation sucht die Brother-Software nach dem Brother-Gerät. Dieser Vorgang kann einige Zeit in Anspruch nehmen. Falls Ihr Gerät für das Netzwerk konfiguriert ist, wählen Sie es in der Liste aus und klicken Sie...
  • Seite 24 Verkabeltes Netzwerk Macintosh Wenn dieser Bildschirm erscheint, klicken Sie HINWEIS auf Drucker hinzufügen. • Wenn Ihr Gerät im Netzwerk nicht gefunden wird, überprüfen Sie Ihre Netzwerkeinstellungen. • Die MAC-Adresse (Ethernet-Adresse) und die IP-Adresse Ihres Gerätes können Sie herausfinden, indem Sie den Netzwerk- Konfigurationsbericht ausdrucken.
  • Seite 25 Texterkennungsfunktion im Brother ControlCenter2 zur Verfügung. Sie können mit dem Presto! PageManager auch Fotos und Dokumente einfach einscannen, freigeben und verwalten. Klicken Sie im Bildschirm Brother-Support auf das Symbol Presto! PageManager, um die Presto! PageManager-Downloadseite aufzurufen, und folgen Sie den Anweisungen auf dem Bildschirm.

  • Seite 26: Für Benutzer Eines Wireless-Netzwerkes

    Sie die Treiber und Software installieren. Die folgenden Schritte führen Sie durch die Konfiguration und Installation. Zur Erzielung optimaler Ergebnisse beim alltäglichen Drucken von Dokumenten sollten Sie das Brother-Gerät möglichst nah am Access Point/Router des Netzwerkes aufstellen und darauf achten, dass keine Hindernisse den Funkkontakt beeinträchtigen.
  • Seite 27 Für Benutzer eines Wireless-Netzwerkes Wählen Sie Ihre Wireless-Setup-Methode Im Folgenden werden drei Verfahren zur Einrichtung Ihres Brother-Gerätes in einem Wireless-Netzwerk beschrieben. Wählen Sie das für Ihre Netzwerkumgebung gewünschte Verfahren aus. ® Setup mit Installations-CD-ROM und USB-Kabel (Windows und Macintosh) Sie benötigen zum Konfigurieren vorübergehend ein USB-Kabel (nicht im Lieferumfang enthalten).
  • Seite 28 Wenn Ihr Wireless Access Point/Router kein WPS (Wi-Fi Protected Setup™) oder AOSS™ unterstützt, notieren Sie sich die Wireless-Netzwerkeinstellungen Ihres Access Points/Routers im folgenden Bereich. Wenden Sie sich nur an Ihren Brother-Servicepartner, wenn Sie die Wireless- Sicherheitsinformationen kennen. Wir können Ihnen beim Herausfinden der Sicherheitseinstellungen Ihres Netzwerkes leider nicht behilflich sein.
  • Seite 29 Bildschirm zur Benutzerkontensteuerung Firewall ausgeschaltet ist, erscheint eventuell erscheint, klicken Sie auf Fortfahren oder Ja. dieser Bildschirm. • Wenn der Brother-Bildschirm nicht automatisch erscheint, gehen Sie zu Arbeitsplatz oder Computer, doppelklicken Sie auf das CD-ROM-Symbol und doppelklicken Sie dann auf start.exe.
  • Seite 30 Für Benutzer eines Wireless-Netzwerkes Wählen Sie Ja, ich habe ein USB-Kabel für Wenn das folgende Fenster angezeigt wird, die Installation. und klicken Sie anschliessend aktivieren Sie Ja, wenn Sie die Verbindung mit auf Weiter. dem aufgeführten SSID herstellen möchten. Klicken Sie auf Weiter und fahren Sie mit j fort. Verbinden Sie mit einem USB-Kabel (nicht im Wenn das folgende Fenster angezeigt wird, Lieferumfang) vorübergehend den Computer...
  • Seite 31 Für Benutzer eines Wireless-Netzwerkes Geben Sie den Netzwerkschlüssel ein, den Ziehen Sie das USB-Kabel vom Computer und Sie in Schritt 19-a auf Seite 27 notiert haben, vom Gerät ab. und klicken Sie anschliessend auf Weiter. Klicken Sie auf Weiter, um mit der Installation der MFL-Pro Suite fortzufahren.
  • Seite 32 Benutzer von mobilen Geräten: Lesen Sie im Benutzerhandbuch für die verwendete • Wenn keine Liste mit SSIDs angezeigt wird, Anwendung (z. B. AirPrint, Brother iPrint&Scan vergewissern Sie sich, dass der Access Point oder andere Anwendungen), um weitere eingeschaltet ist. Stellen Sie Ihr Gerät dichter Informationen zur Verwendung des Gerätes mit...
  • Seite 33 Touchscreen wechselt zu einem vierstufigen Indikator, der die Stärke des Wireless-Signals Ihres Access Points/Routers anzeigt. Stellen Sie Ihr Brother-Gerät in die Reichweite Ihres Access Points/Routers mit WPS oder Die Wi-Fi-LED auf dem AOSS™. Die Reichweite kann je nach Funktionstastenfeld leuchtet auf und Umgebung unterschiedlich sein.

  • Seite 34: Problemlösungen

    Für Benutzer eines Wireless-Netzwerkes Problemlösungen Wenden Sie sich nur an Ihren Brother-Servicepartner, wenn Sie die Wireless- Sicherheitsinformationen kennen. Wir können Ihnen beim Herausfinden der Sicherheitseinstellungen Ihres Netzwerkes leider nicht behilflich sein. Wo kann ich die Wireless-Sicherheitsinformationen finden (SSID und Netzwerkschlüssel)? 1) Sehen Sie in der Dokumentation nach, die mit Ihrem Wireless Access Point/Router geliefert wurde.
  • Seite 35 Die Sicherheitsinformationen (SSID/Netzwerkschlüssel) sind inkorrekt. Überprüfen Sie noch einmal die SSID- und Sicherheitsinformationen (Netzwerkschlüssel). Wenn Ihr Router die WEP-Verschlüsselung verwendet, geben Sie den als ersten Schlüssel benutzten WEP-Schlüssel ein. Ihr Brother-Gerät unterstützt nur die Verwendung des ersten TS-05 WEP-Schlüssels. Siehe dazu Wo kann ich die Wireless-Sicherheitsinformationen finden (SSID und Netzwerkschlüssel)? auf Seite 34.

  • Seite 36: Wireless-Netzwerk

    • Für Windows Vista und Windows 7: Wenn der Bildschirm zur Benutzerkontensteuerung erscheint, klicken Sie auf Fortfahren oder Ja. • Wenn der Brother-Bildschirm nicht automatisch erscheint, gehen Sie zu Arbeitsplatz oder Computer, doppelklicken Sie auf das CD-ROM-Symbol und doppelklicken Sie dann auf start.exe.
  • Seite 37 Wireless-Netzwerk ® Windows Wenn dieser Bildschirm erscheint, wählen Sie Die Installation der Brother-Treiber startet Porteinstellungen der Firewall zum automatisch. Die einzelnen Herstellen der Netzwerkverbindung ändern Installationsbildschirme erscheinen und Installation fortsetzen. (empfohlen) und nacheinander. klicken Sie auf Weiter. WICHTIG Versuchen Sie auf KEINEM der Bildschirme, die Installation abzubrechen.
  • Seite 38 HINWEIS Sie die gewünschte Einstellung für Software-Updates und klicken Sie auf OK. Druckertreiber für XML Paper Specification Der Druckertreiber für XML Paper Specification • Wenn der Bildschirm für das Brother ® ® ist der für Windows Vista und Windows 7 am...
  • Seite 39 Wireless-Netzwerk Macintosh Installieren Sie die Treiber und Software (Mac OS X v10.5.8, 10.6.x, 10.7.x) Wählen Sie das Gerät in der Liste aus und Vor der Installation klicken Sie dann auf Weiter. Vergewissern Sie sich, dass der Netzstecker des Gerätes angeschlossen und Ihr Macintosh eingeschaltet ist.
  • Seite 40 Wireless-Netzwerk Macintosh Die Installation der Brother-Treiber startet Wenn dieser Bildschirm erscheint, klicken Sie automatisch. Warten Sie, bis die auf Drucker hinzufügen. Softwareinstallation abgeschlossen ist. HINWEIS • Die MAC-Adresse (Ethernet-Adresse) und die IP-Adresse Ihres Gerätes können Sie herausfinden, indem Sie den Netzwerk- Konfigurationsbericht ausdrucken.
  • Seite 41 Texterkennungsfunktion im Brother ControlCenter2 zur Verfügung. Sie können mit dem Presto! PageManager auch Fotos und Dokumente einfach einscannen, freigeben und verwalten. Klicken Sie im Bildschirm Brother-Support auf das Symbol Presto! PageManager, um die Presto! PageManager-Downloadseite aufzurufen, und folgen Sie den Anweisungen auf dem Bildschirm.

  • Seite 42: Optionale Anwendungen Installieren

    Optionale Anwendungen installieren ® Windows Optionale Anwendungen Installieren Sie die Hilfe installieren für FaceFilter Studio FaceFilter Studio und BookScan & Für Anweisungen zur Verwendung von Whiteboard Suite (unterstützt von FaceFilter Studio laden und installieren Sie die Hilfe Reallusion, Inc) für FaceFilter Studio. FaceFilter Studio ist eine bedienerfreundliche Um das FaceFilter Studio zu starten, wählen Anwendung zum randlosen Drucken von Fotos.

  • Seite 43: Für Netzwerkbenutzer

    Für Netzwerkbenutzer Netzwerkeinstellungen auf die werkseitigen Einstellungen zurücksetzen Um alle Netzwerkeinstellungen des internen MFC/DCP-Servers auf die werkseitigen Einstellungen zurückzusetzen, gehen Sie wie folgt vor. Vergewissern Sie sich, dass das Gerät inaktiv ist. Ziehen Sie dann alle Kabel vom Gerät ab (ausser den Netzstecker).

  • Seite 44: Verbrauchsmaterialien

    Der Inhalt dieses Handbuches und die technischen Daten dieses Produktes können ohne vorherige Ankündigung geändert werden. Die Firma Brother behält sich das Recht vor, Änderungen bzgl. der technischen Daten und der hierin enthaltenen Materialien ohne vorherige Ankündigung vorzunehmen. Brother übernimmt keine Haftung für Schäden (einschliesslich Folgeschäden), verursacht durch das Vertrauen auf diese Materialien, einschliesslich aber nicht beschränkt auf offensichtliche Druck- und andere Fehler bezüglich der Veröffentlichung.
