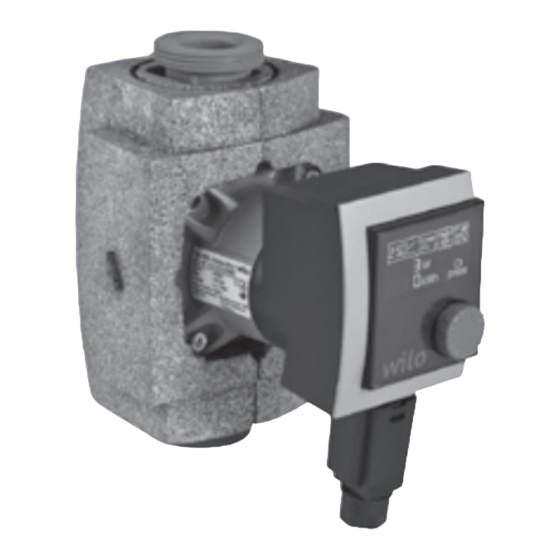

Wilo Stratos PICO 25/1-6 Betriebsanleitung
Vorschau ausblenden
Andere Handbücher für Stratos PICO 25/1-6:
- Einbau- und betriebsanleitung (26 Seiten) ,
- Einbau- und betriebsanleitung (63 Seiten)
Werbung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Wilo Stratos PICO 25/1-6
Inhaltszusammenfassung für Wilo Stratos PICO 25/1-6
- Seite 1 Wilo-Stratos PICO Einbau- und Betriebsanleitung...
- Seite 2 Fig.1: Fig.2:...
- Seite 3 Fig.3: Fig. 4a: Fig. 4b: PE N...
- Seite 4 Fig. 4c: Fig. 4d: Fig. 4e: Fig.5:...
- Seite 5 Monteur sowie dem zuständigen Betreiber zu lesen. Es sind nicht nur die unter diesem Hauptpunkt Sicherheit auf- geführten allgemeinen Sicherheitshinweise zu beachten, son- dern auch die unter den folgenden Hauptpunkten mit Gefahrensymbolen eingefügten, speziellen Sicherheitshin- weise. Einbau- und Betriebsanleitung Wilo-Stratos PICO...
- Seite 6 'Vorsicht' bezieht sich auf mögliche Produktschäden durch Missachten des Hinweises. HINWEIS: Ein nützlicher Hinweis zur Handhabung des Produk- tes. Er macht auch auf mögliche Schwierigkeiten aufmerksam. Personalqualifikation Das Personal für die Montage muss die entsprechende Qualifi- kation für diese Arbeiten aufweisen. WILO SE 06/2010...
- Seite 7 Wissen benutzt zu werden, es sei denn, sie wer- den durch eine für ihre Sicherheit zuständige Person beaufsich- tigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Einbau- und Betriebsanleitung Wilo-Stratos PICO...
- Seite 8 Teile kann die Haftung für die daraus entstehenden Folgen aufheben. Unzulässige Betriebsweisen Die Betriebssicherheit des gelieferten Produktes ist nur bei bestimmungsgemäßer Verwendung entsprechend Abschnitt 4 der Betriebsanleitung gewährleistet. Die im Katalog/Datenblatt angegebenen Grenzwerte dürfen auf keinen Fall unter- bzw. überschritten werden. WILO SE 06/2010...
-
Seite 9: Transport Und Zwischenlagerung
• Das Gerät darf keinen Temperaturen außerhalb der Bereiche -10 °C bis +50 °C ausgesetzt werden. 4 Bestimmungsgemäße Verwendung Die Umwälzpumpen der Baureihe Wilo-Stratos PICO sind für Warmwasserheizungsanlagen und ähnliche Systeme mit stän- dig wechselnden Förderströmen konzipiert. Zugelassene För- dermedien sind Heizungswasser nach VDI 2035, Wasser-/ Glykolgemische im Mischungsverhältnis max. -
Seite 10: Angaben Über Das Erzeugnis
Deutsch 5 Angaben über das Erzeugnis Typenschlüssel Beispiel: Wilo-Stratos PICO 25/1-6 Stratos PICO Hocheffizienzpumpe Verschraubungsanschluss DN 25 (Rp 1) 1 = minimale Förderhöhe in m (bis auf 0,5 m einstellbar) 6 = maximale Förderhöhe in m bei Q = 0 m³/h 5.2 Technische Daten... -
Seite 11: Beschreibung Und Funktion
Die bestehenden Vorschriften zur Unfallverhütung sind zu beachten. WARNUNG! Gefahr durch Stromschlag! Gefährdungen durch elektrische Energie sind auszuschlie- ßen. Weisungen lokaler oder genereller Vorschriften [z.B. IEC, VDE usw.] und der örtlichen Energieversorgungsunternehmen sind zu beachten. Einbau- und Betriebsanleitung Wilo-Stratos PICO... -
Seite 12: Installation
• Innensechskantschrauben lösen, • Motorgehäuse einschließlich Regelmodul verdrehen. VORSICHT! Beschädigungsgefahr für die Pumpe! Beim Drehen des Motorgehäuses kann die Dichtung beschä- digt werden. Defekte Dichtungen sofort austauschen. • Innensechskantschrauben wieder eindrehen und festziehen, • Wärmedämmschale anbringen. WILO SE 06/2010... - Seite 13 örtlichen Vorschriften [z. B. VDE-Vorschriften] auszuführen. • Stromart und Spannung müssen den Angaben des Typenschilds entsprechen. • Anschluss des Wilo-Connectors vornehmen (Fig. 4a bis 4e). • Netzanschluss: L, N, PE. • Maximale Vorsicherung: 10 A, träge • Pumpe vorschriftsmäßig erden.
- Seite 14 Knopfes das Symbol für die Pumpenleistung angewählt. Nach erneutem Drücken kann durch Drehen des roten Knopfes der Wert der Förderhöhe erhöht oder reduziert werden. Werkseinstellung: Stratos PICO ... 1-4: 2 m Stratos PICO ... 1-6: 3 m WILO SE 06/2010...
- Seite 15 Fließgeräusche an den Thermostatventilen reduziert werden. Differenzdruck konstant (Δp-c): Der Differenzdruck-Sollwert wird über dem zulässigen Förder- strombereich konstant auf dem eingestellten Differenzdruck- Sollwert bis zur Maximalkennlinie gehalten. Wilo empfiehlt diese Regelungsart bei Fußbodenheizkreisen oder älteren Heizungssystemen mit groß dimensionierten Rohrleitungen. Aktivierung der Nachtabsenkung Durch Drücken und Drehen des roten Knopfes wird das Symbol...
-
Seite 16: Wartung
Vorlauf- halb des zulässigen druck Bereiches erhöhen Förderhöheneinstel- lung überprüfen evtl. niedrigere Höhe einstel- Gebäude wird nicht Wärmeleistung der Sollwert erhöhen (s. 8.2) warm Heizflächen zu gering Nachtabsenkung aus- schalten (s. 8.2) Δ Regelmodus auf stellen WILO SE 06/2010... - Seite 17 Modulinnenraum zu Einsatzbedingungen temperatur warm unter Kapitel 5.2 überprüfen E 36 Außer-Tritt Motorfehler Kundendienst anfordern Lässt sich die Störung nicht beheben, wenden Sie sich bitte an das Fachhandwerk oder an den Wilo-Werkskundendienst. Technische Änderungen vorbehalten! Einbau- und Betriebsanleitung Wilo-Stratos PICO...
- Seite 18 If the above mentioned series are technically modified without our approval this declaration shall no longer be applicable Si les gammes mentionnées ci dessus sont modifiées sans notre approbation cette déclaration perdra sa validité Dortmund, 15.04.2009 Oliver Breuing WILO SE Quality Manager Nortkirchenstraße 100 44263 Dortmund...
- Seite 19 WILO SE Nortkirchenstraße 100 44263 Dortmund Germany T 0231 4102 0 F 0231 4102 7363 wilo@wilo.com www.wilo.de Wilo-Vertriebsbüros in Deutschland G1 Nord G3 Ost G5 Süd-West G7 West WILO SE WILO SE WILO SE WILO SE Vertriebsbüro Hamburg Vertriebsbüro Dresden Vertriebsbüro Stuttgart...
