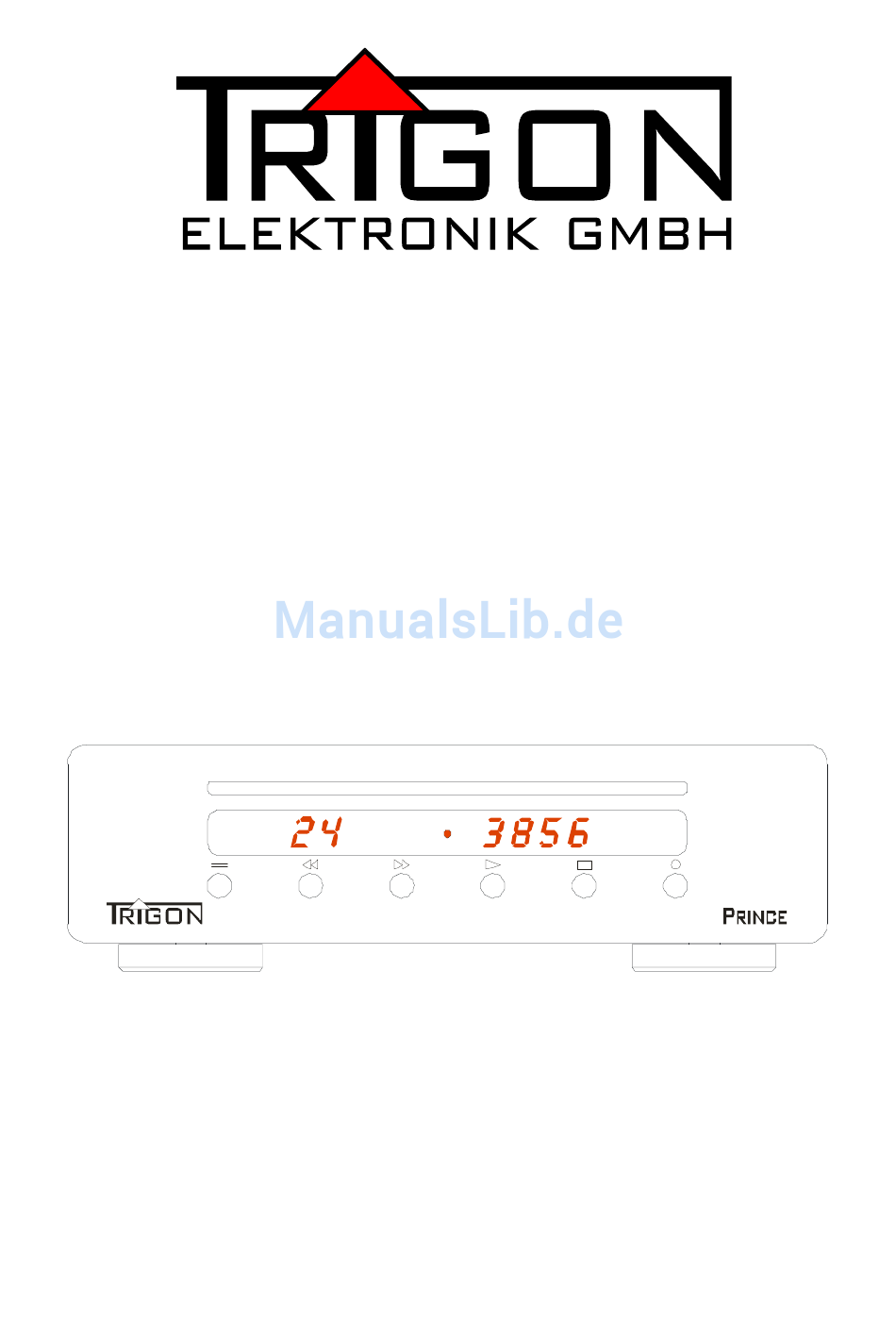

- Seite 1 BEDIENUNGSANLEITUNG FÜR CD-PLAYER Prince Prince Prince Prince Version 1, Juli 2011...
-
Seite 3: Inhaltsverzeichnis
INHALT Vorwort Allgemeine Gerätebeschreibung Sicherheitshinweise Aufstellungshinweise Garantieleistungen und Service Inbetriebnahme Die Bedienelemente auf der Frontseite Die Anschlüsse auf der Rückseite Director Die Fernbedienung Was tun, wenn ..sich gar nichts tut ? ... man nichts hört ? ... es brummt ? ... -
Seite 4: Vorwort
Die Stromversorgung wird durch ein ausgelagertes Schaltnetzteil sichergestellt, das den CD-Player selbst bei größeren Schwankungen der Netzspannung stabil mit Strom versorgt und klangverfälschende Netzeinflüsse weitgehend ausschließt. Die Trigon Suspension Absorberfüße, deren Wirkungsprinzip dem einer Tellerfeder ent- spricht, ergänzen dieses systematische Vorgehen zur Vermeidung klanglicher Ver- fälschungen durch Mikrofonie. -
Seite 5: Sicherheitshinweise
2.1 Sicherheitshinweise Trigon Elektronik GmBH übernimmt keine Haftung für Schäden, die durch unsachgemäße Handhabung und durch Nichteinhaltung nachfolgender Sicherheits- anweisungen entstanden sind. Der CD-Player darf nicht in unmittelbarer Nähe starker Wärmequellen wie Heizkör- per, Öfen, Hochleistungsleuchtmittel, offenes Feuer etc. aufgestellt werden. -
Seite 6: Garantieleistungen Und Service
Prince Sie haben mit dem ein hochwertiges und technologisch ausgereiftes Produkt erworben. Wir von der Firma TRIGON bemühen uns, in jeder Produktionsstufe die an ein Trigon -Produkt gestellten Anforderungen durch zahlreiche Qualitätstests und eine strenge Warenausgangskontrolle zu erfüllen. Sollte es dennoch einmal zu einer Störung Trigon Elektronik GmbH kommen, so gewährt die Firma... -
Seite 7: Die Bedienungselemente Auf Der Frontseite
[ 4 ] Taste = START Prince Wenn sich eine Audio-CD im befindet, kann durch Drücken dieser Taste der CD-Player gestartet werden. Während des Abspielvorgangs wird durch Drücken der START-Taste die PAUSEN-Funktion eingeschaltet. Ein weiterer Druck auf die START- Taste löst die Pause und das Gerät befindet sich wieder im Abspielmodus. - Seite 8 [ 6 ] Taste = ON/OFF bzw. TIME Mit dieser Taste wird der CD-Player ein- und ausgeschaltet. Durch kurzes Drücken dieser Prince Taste wird der ein- und durch längeres Drücken wieder ausgeschaltet (Standby Mode). Prince Wenn sich der im eingeschalteten Zustand befindet, können mit dieser Taste die vier verschiedenen Time Modi ausgewählt werden.
-
Seite 9: Die Anschlüsse Auf Der Rückseite
3.2 Die Anschlüsse auf der Rückseite CD-PLAYER DC-POWER ANALOG OUTPUTS DIGITAL OUTPUTS Prince +30V handmade by in GERMANY [ 11 ] DC-POWER +30V An diese Buchse wird das beiliegende Schaltnetzteil angeschlossen. [ 12 ] ANALOG OUTPUTS Diese analogen Ausgänge (R = Rechter Kanal, L = Linker Kanal) werden mit den entsprechenden Eingängen des Wiedergabeverstärkers verbunden. -
Seite 10: Die Fernbedienung Director
3.3 Die Fernbedienung Prince Director Als Zubehör ist für den CD-Player die IR-Fernbedienung erhältlich. Director ist eine Systemfernbedienung, mit der Trigon alle fernbedienbaren Audiokomponenten gesteuert werden können. Prince Bei der Abbildung links sind die für den relevanten Tasten dunkel hinterlegt. Diese stehen bei Auswahl des Gerätetyps CD-Player für die Fernbedienung... - Seite 11 TITEL- TITEL+ START SEARCH- SEARCH+ STOP VOL- VOL+ Director Director Director Director Prince Prince Prince Prince Tastenbelegung für Taste ON/OFF Halten Sie diese Taste länger gedrückt, um das Gerät ein- bzw. auszuschalten (Standby- Modus). Taste DISPLAY Mit dieser Taste öffnen Sie das Display-Menü zur Einstellung der Helligkeit und der Funktion Display ein/aus.
- Seite 12 Damit ist es möglich, ohne Umschaltung des Director auf die Geräteart Verstärker Prince parallel zur Bedienung des jederzeit auch die Wiedergabelautstärke eines angeschlossenen Trigon-Verstärkers zu regeln. Welche Tasten für weitere Funktionen zuständig sind, entnehmen Sie bitte der Director. Bedienungsanleitung des...
-
Seite 13: Was Tun, Wenn
Haussicherung angesprochen? - Haussicherung überprüfen. 4.2 ... man nichts hört? Ist der richtige Eingang am Verstärker angewählt? - Den richtigen Eingang anwählen. Prince Liefert der überhaupt ein Signal? – Den Player an einen anderen Eingang an- schließen und prüfen, ob dieser funktioniert. Ist dies der Fall, stimmt etwas mit dem ande- ren Eingang des Verstärkers nicht. -
Seite 14: Die Fernbedienung Nicht Reagiert
Reichweite. Bei vollen Batterien bis zu acht Metern, je nach Sonnenlichtein- strahlung. Beeinträchtigt zu helles Sonnenlicht die Empfängersonde, geht die Reichweite zurück. - Direktes Sonnenlicht vermeiden. Auch Neonlicht und einige Energiesparlampen beeinträchtigen den IR-Empfänger im Prince , so dass es zu einer Verringerung der Reichweite kommen kann. -
Seite 15: Technische Daten
5 Technische Daten Übertragungsbereich : 20Hz - 20kHz (+ - 1dB) Klirrfaktor : < 0.02 % Übersprechdämpfung : < - 80 dB ( 1kHz ) Geräuschspannungsabstand : < -100 dBA Ausgänge : Analog - 1x Cinch : Digital - 1x BNC (SPDIF), 1x optisch (Toslink) Ausgangsimpedanz : 47 Ohm max. - Seite 16 Herstellung und Konstruktion: Vertrieb in Deutschland: Trigon Elektronik GmbH Trigon Elektronik GmbH LivingAudio Trigon Elektronik GmbH Trigon Elektronik GmbH Music Components Music Components Music Components Music Components Crumbacher Straße 60 Stettiner Str.8 D-34277 Fuldabrück - Bergshausen D-35083 Wetter Tel. +49 (0) 561/20753880 Tel.
