Inhaltszusammenfassung für eQ-3 K

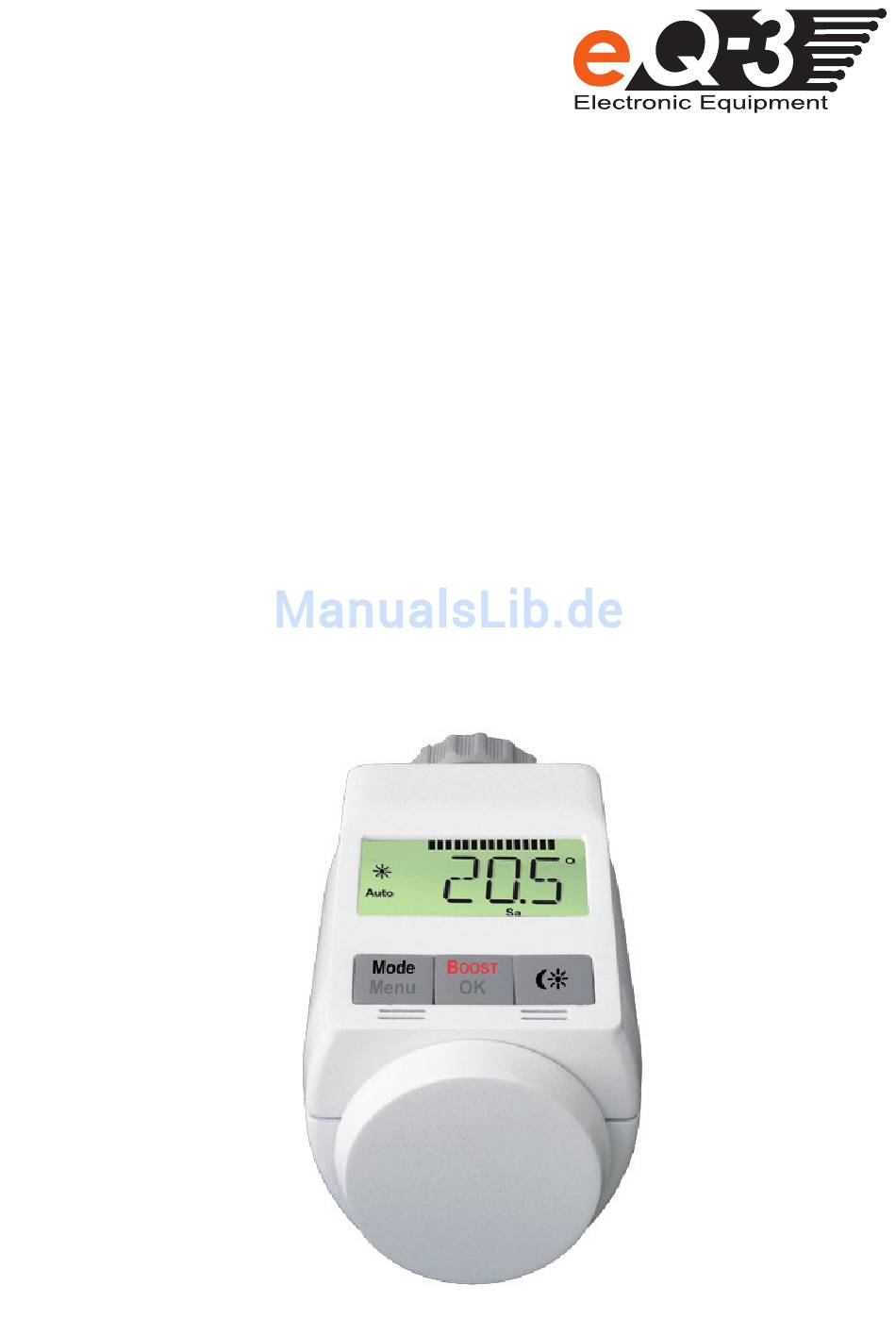

- Seite 1 Bedienungsanleitung Operating Manual Mode d’emploi Handleiding Model K Energiespar-Regler für Heizkörper (S. 2) Energy-saving controller for radiators (p. 18) Régulateur d‘économie d‘énergie pour radiateurs (p. 34) Energiesparende regelaar voor radiatoren (p. 50)
-
Seite 2: Inhaltsverzeichnis
20. Adapterübersicht ............17 Lesen Sie diese Anleitung sorgfältig, um das Gerät in Betrieb zu nehmen. Bewahren Sie die Anleitung zum spä- teren Nachschlagen auf. 1. Ausgabe Deutsch 08/2010 Dokumentation © 2010 eQ-3 Ltd., Hong Kong. Alle Rechte vorbehalten. CC-RT-B-CyK-W, V1.0 927-26... -
Seite 3: Bedienung Und Display

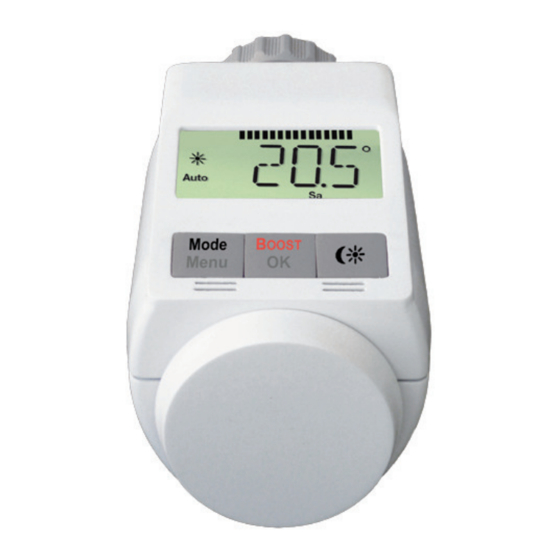

I. Bedienung und Display Überwurfmutter zur Montage am Heizungsventil Urlaubsfunktion( ),Absenk-/Komforttemperatur ( Manueller Betrieb (Manu), Automatikbetrieb (Auto) Fenster-auf-Symbol ( ), Wochentag, Batterie-leer- Symbol ( Mode-/Menü-Taste: Taste kurz drücken zum Wech- seln zwischen Automatikbetrieb, manuellen Betrieb und Urlaubsfunktion; Taste länger als 3 Sekunden drücken zum Öffnen des Konfigurationsmenüs Stellrad: Einstellungen vornehmen (z.B. -
Seite 4: Allgemeine Funktion
II. Allgemeine Funktion Der Energiespar-Regler für Heizkörper regelt zeitgesteu- ert die Raumtemperatur. Der Stellantrieb bewegt ein Ventil, um den Wärmezustrom am Heizkörper zu steuern. Der Regler passt auf alle gängigen Heizkörperventile. Die Boost-Funktion öffnet bei Aktivierung für 5 Minuten das Ventil, um sofort ein angenehmes Wärmegefühl im Raum zu erreichen. -
Seite 5: Schritt 2: Datum Und Uhrzeit Einstellen
Ventil montiert werden kann, steht nur „INS“ im Display. Das Wochenprogramm und andere Einstellungen können vor der Montage angepasst werden. Drü- cken Sie dazu die Mode-Taste, während in der Anzeige „INS“ steht. Mehr Details finden Sie unter „4. Konfigu-... -
Seite 6: Schritt 3: Energiespar-Regler Montieren
Nach abgeschlossener Programmierung steht erneut „INS“ im Display und die Montage (Schritt 3) kann er- folgen. Schritt 3: Energiespar-Regler montieren Der Stellantrieb kann auf alle gängigen Heizungsventile montiert werden. Ein Ablassen von Wasser oder ein Ein- griff ins Heizungssystem sind dabei nicht notwendig. Zu- erst ist der alte Thermostatkopf zu entfernen: Thermostatkopf bis zum End-... -
Seite 7: Wochenprogramm Einstellen
im Display „INS“ stehen. Nach der Montage führt der Stell- antrieb zur Anpassung ans Ventil eine Adaptierfahrt durch. Währenddessen wird „ADA“ angezeigt. Stellantrieb auf Ventil setzen Überwurfmutter festziehen Im Display steht „INS“, OK-Taste drücken Der Stellantrieb führt eine Adaptierfahrt durch (im Display erscheint „ADA“, keine Bedienung möglich). -
Seite 8: Wochenprogramm: Beispiele
Die geänderte Temperatur bleibt dann bis zum nächsten Programmwechsel erhalten. 2. Wochenprogramm: Beispiele Mit dem Energiespar-Regler können für jeden Wochentag bis zu 3 Heizzeiten (7 Schaltzeitpunkte) mit individueller Temperaturvorgabe hinterlegt werden. Werkseitig sind zwei Heizphasen von 6:00 bis 9:00 Uhr und von 17:00 bis 23:00 Uhr für alle Wochentage gleich hinterlegt:... -
Seite 9: Betriebsmodi
17:30 bis 23:30 21.0°C ab 23:30 bis 23:59 16.0°C Haben Sie zu Hause ein Büro und möchten dies nur tags- über an Werktagen heizen, könnten Sie die folgenden Zei- ten programmieren: Montag bis Freitag ab 00:00 bis 08:30 17.0°C ab 08:30 bis 17:00 21.0°C... -
Seite 10: Konfigurationsmenü
4. Konfigurationsmenü Im Konfigurationsmenü lassen sich Einstellungen ändern. Das Menü lässt sich über einen langen Tastendruck (länger als 3 Sekunden) der Menü-Taste aufrufen. PRO: Einstellung des Wochenprogramms (siehe Ab- schnitt „1. Wochenprogramm einstellen“) DAT: Ändern von Uhrzeit und Datum POS: Abfrage der aktuellen Position des Stellantriebs DST: Die automatische Umschaltung zwischen Sommer- und Winterzeit kann deaktiviert werden. -
Seite 11: Boost-Funktion
6. Boost-Funktion Die Boost-Funktion nutzt das menschliche Wärmeempfin- den aus. Bei Aktivierung wird das Heizungsventil für 5 Minu- ten auf 80% geöffnet. Die Er- wärmung eines Raumes dau- ert länger als 5 Minuten, die vom Heizkörper abgegebene Strahlungswärme kann sofort wahrgenommen werden. Kommen Sie früher nach Hause und möchten es schnell warm haben oder benötigen Sie morgens nach dem Du- schen extra Wärme, hilft Ihnen die Boost-Funktion. -
Seite 12: Komfort- Und Absenktemperatur
Die Taste Komfort-/Absenktemperatur ( ) dient zur kom- fortablen und einfachen Umschaltung zwischen diesen beiden Temperaturen. Werkseitig liegen diese bei 21.0°C und 17.0°C. Sie können wie folgt angepasst werden. Die Komfort-/Absenktaste ( ) lange gedrückt halten. Im Display erscheinen das Sonnensymbol ( ) und die aktuelle Komforttemperatur. -
Seite 13: Heizphasen Einstellen
10. Heizpause einstellen Ist die Heizung im Sommer abgeschaltet, können die Bat- terien geschont werden. Dazu wird das Ventil ganz ge- öffnet. Der Verkalkungsschutz wird weiter durchgeführt. Um die Heizpause zu aktivieren, ist das Stellrad im ma- nuellen Betrieb (Manu) so lange nach rechts zu drehen, bis im Display „ON“... -
Seite 14: Offset-Temperatur Einstellen
13. Offset-Temperatur einstellen Da die Temperatur am Heizkörper gemessen wird, kann es woanders im Raum kälter oder wärmer sein. Um dies an- zugleichen, kann ein Temperatur-Offset von ±3.5°C einge- stellt werden. Werden z.B. 18°C anstatt eingestellter 20°C gemessen, ist ein Offset von -2.0°C einzustellen. -
Seite 15: Fehlerbehebung Und Wartung
16. Fehlerbehebung und Wartung Fehlercode im Problem Behebung Display Batteriesymbol Batterieleistung Batterien zu gering austauschen Installation prüfen, Ventilantrieb Heizungsventil schwergängig überprüfen Befestigung Stellbereich des Stellantriebs zu groß überprüfen Stellbereich Heizungsventil zu klein überprüfen Einmal wöchentlich am Samstag, um 12:00 führt der Stellantrieb zum Schutz vor Ventilverkalkung eine Entkalkungsfahrt durch. -
Seite 16: Sicherheitshinweis
18. Sicherheitshinweise Die Geräte sind keine Spielzeuge, erlauben Sie Kindern nicht damit zu spielen. Verpackungsmaterial nicht achtlos liegen lassen, dies kann für Kinder zu einem gefährlichen Spielzeug werden. Öffnen Sie das Gerät nicht, es enthält keine durch den Anwender zu wartenden Teile. Im Fehler- fall schicken Sie das Gerät an den Service. -
Seite 17: Adapterübersicht
20. Adapterübersicht Hersteller Abbildung Adapter Heimeier, MNG, Junkers, Landis&Gyr „Duodyr“, Honeywell- Braukmann, Oventrop, kein Schlösser, Simplex, Adapter Valf Sanayii, Mertik erforderlich Maxitrol, Watts, Wingenroth (Wiroflex), R.B.M., Tiemme, Jaga Danfoss RA liegt bei Danfoss RAV liegt bei Danfoss RAVL liegt bei Weitere Adapter sind als Zubehör erhältlich.
