Inhaltszusammenfassung für Nitro COBRA II Maxi

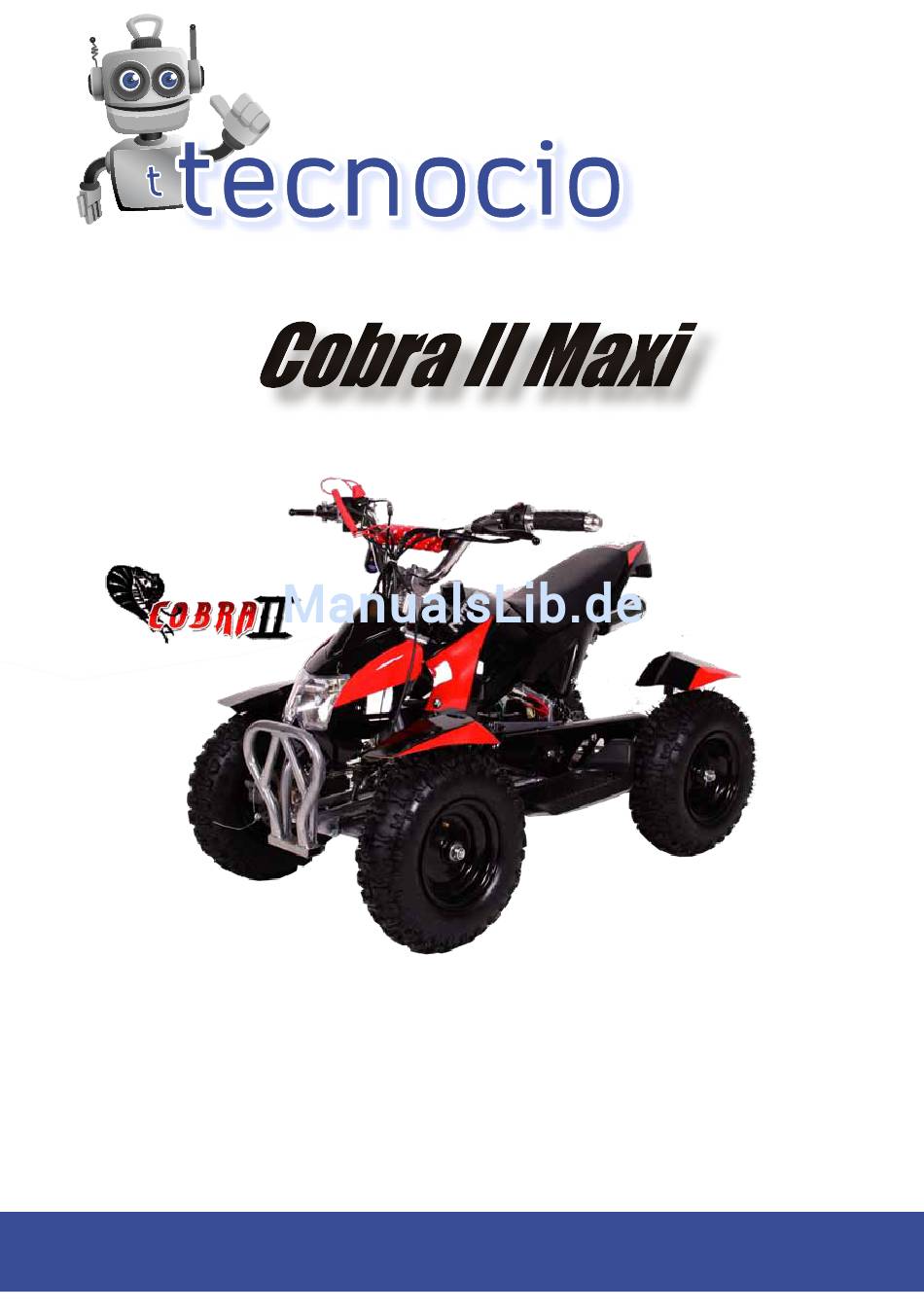

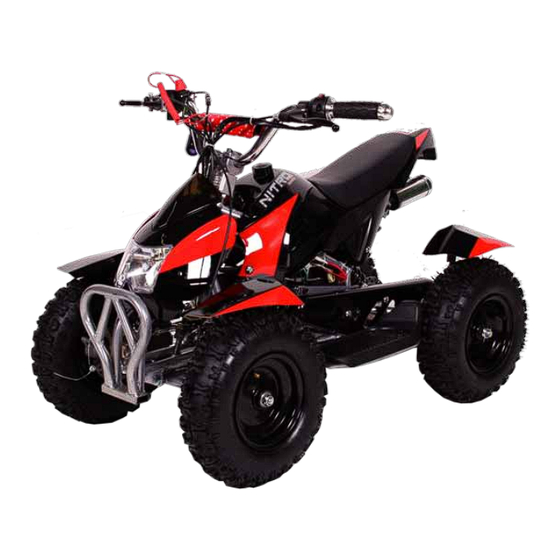

- Seite 1 Bedienungsanleitung 49cm³ COBRA II Maxi Mini Quad Product by. Nitro Motors ©2015 All Rights Reserved Distribuidor Oficial Nitro Motors en España...
- Seite 2 Technische Daten Länge Engine Typ 1000mm Einzylinder – 2Takter Breite Kühlung 560mm Luftgekühlt Höhe bis Lenkrad Hubraum 730mm 49cm³ Bodenabstand Kompressions- 140mm 3,5Nm at 6000rpm rate Achsabstand Zündung 720mm Sitzhöhe Tank Kapazität 470-560mm 1,0 L Leergewicht/Traglasst Getriebe 35 kg / 90kg Automatik Kurvenradius Antrieb...
- Seite 3 Vor dem start ist folgendes zu beachten Das Fahrzeug gem. der Montageanleitung montieren Prüfen Sie alle Muttern und Schrauben, sowohl von der Verkleidung, als auch vom Rahmen und allen Bestandteilen. Spureinstellung: Die Spur kann anhand der beiden Spurstangen an der Vorderachse eingestellt werden.
- Seite 4 Starten des Fahrzeugs Prüfen, ob die Notausleine fest sitzt und eingerastet ist.‘ Cobra2 E-start: Sicherstellen, dass der kleine rote Lichtschalter links nach oben eingedrückt ist. Das ist der Notausschalter. Wenn er nach unten eingedrück ist, ist der Kreislauf getrennt und das Quad kann nicht gestartet werden.
-
Seite 5: Allgemeine Sicherheitshinweise
Allgemeine Sicherheitshinweise Bitte erlauben Sie niemandem dieses Fahrzeug zu fahren, der nicht dieses Handbuch gelesen hat. Starten Sie das Fahrzeug nur an gut belüfteten Orten. Die Abgase könnten in unbelüfteten Räumen zu Vergiftungen führen. Berühren Sie nicht den Motor oder Teile des Motors z.B. mit der Hand. - Seite 8 Kraftstoff Mischen Benzin und Tank WARNUNG Unter bestimmten Bedingungen ist der Treibstoff extrem entflammbar und explosiv. Füllen Sie den Tank in gut belüfteten Orten und mit ausgeschalte- tem Motor. Rauchen Sie nicht und achten Sie darauf, dass keine Funken in der Nähe des Benzinbehälters oder beim befüllen des Tanks vorhanden sind.
- Seite 9 Notausschalter Wenn Sie den Sicherheitsschalter betätigen, wird der Motor stoppen. Versuchen Sie nicht den Reifen zu Flicken, weil dadurch die Lenkbalance des Fahrzeugs beeinträchtigt werden kann. Unsachgemäße Reifen Aufblasung kann zu anormaler Reifenabnutzung und zur Sicherheitsgefahr werden. Sollte der Druck zu niedrig sein, kann der Reifen am Boden schleifen und aus der Felge Springen.
- Seite 10 Luftfilter Den Luftfilter sollten Sie alle 30 Tage überprüfen und auswaschen. Entnehmen Sie den Luftfilter vom Fahrzeug. Waschen Sie den Filter und lassen Sie es Trocknen. Bauen Sie den Filter wieder in das Fahrzeug ein. WARNUNG Benutzen Sie niemals Benzin oder Alkohol beinhaltende Reinigungsmittel um den Filter zu reinigen.
- Seite 11 WARNUNG • Batterie Nur bei WARNUNG Bevor Sie das Fahrzeug für Lange Zeit Lagern, entfernen Sie die Batterie aus dem Fahrzeug. Lagern Sie die Batterie an einem kühlen und trockenen Ort. Die Negative und der Positive Pol der Batterie sollten nicht mit einem metal- lischen Gegenstand verbunden werden.
- Seite 12 Lagerung Sollten Sie das Fahrzeuge für einige Zeit Lagern wollen, Sollten Sie folgende Punkte beachten. die Batterie ausbauen den Treibstoff aus dem Tank leeren und etwas Rostschutz einsprühen. Rostschutzmittel aufsprühen. WARNUNG Der Treibstoff ist entflammbar und explosiv. Nicht in der Nähe von Kindern Lagern.
- Seite 13 Inspektionen I:Inspektion, Reinigung Einstellung, Schmierung oder Erneuerung wenn nötig R: Reinigung, Säuberung S: Schmierung Erste Woche nach 30 Tagen Jedes Jahr Luftfilter Zündkerze reinigen Vergaser Antriebskette I&L I&L Bremsbackenabnutzung Bremssytem Muttern,Schrauben Reifen Lenksystem Federrung Motor-Öl nicht vorhan- Schutzkleidung Dieses Fahrzeug ist nach geltenden Gesetzen in Deutschland nicht für den Straßenverkehr zugelassen! Sie dürfen deshalb nicht auf Straßen, Plätzen, Feld- und Waldwegen und auch nicht auf Parkplätzen fahren.
- Seite 14 Problemlösungen Motor startet nicht • Benzin wurde mit Wasser vermischt. Bitte wechseln. • Die Zündkerze ist beschädigt, feucht oder verschmutzt (Zündfunken prüfen oder vom Fachmann prüfen lassen) • Kabel haben keinen Kontakt zur Zündkerze (Kabelverbindung prüfen) • Choke ist nicht gezogen. •...
- Seite 16 Distribuidor excluisvo en España Designed in Germany Druck und Irrtürmer Vorbehalten! Druck und Irrtür mer Vorbehalten! www.tecnocio.com 910840212...
