Justus Mino I Bedienungsanleitung
Verwandte Anleitungen für Justus Mino I
Inhaltszusammenfassung für Justus Mino I
- Seite 1 Bedienungs- und Montageanleitung für Kaminofen Manuel d´installation et d´utilisation pour poêle à bois Istruzioni di montaggio e d´uso per stufa a legna JUSTUS Mino I / Mino Top I 2922252000 · 1046...
-
Seite 2: Inhaltsverzeichnis
5.6 Heizen in der Übergangszeit 5.7 Maximale Aufgabemenge und Luftein- stellung bei NWL 5.8 Ascheentleerung 5.9 Reinigung und Pflege 5.10 Schornsteinbrand 6. Raumheizvermögen (DIN 18893) JUSTUS-Werksgarantie Leistungserklärung CE-Kennzeichnung Geräte-Kenndaten* Umschlagseite hinten *Bitte beachten Sie: Bitte geben Sie bei Ersatzteilbestellungen und eventuellen Servicefällen immer die Modellnummer für Ihre Geräte-Variante mit an. -
Seite 3: Begrüßung
Eine Bitte... Sehr geehrter Kunde, Damit unser Kundendienst Reparaturen sorgfältig wir beglückwünschen Sie zum Kauf eines JUSTUS- vorbereiten und die benötigten Ersatzteile bereit- Kaminofens! stellen kann, benötigen wir folgende Informationen: JUSTUS-Kaminöfen bieten Ihnen ausgereifte und 1. Ihre genaue Anschrift. zuverlässige Technik, Funktionalität und anspre- chendes Design. - Seite 4 Diese Feuerstätte darf nicht verändert werden! Der Erwerber und Betreiber eines Kaminofens ist verpflichtet, sich an Hand dieser Anleitung über die richtige Handhabung zu informieren. Unsere Gewähr für eine einwandfreie Funktion erlischt sofort, wenn die nachfolgenden Richtlinien und Anwei- sungen nicht beachtet werden. Wir danken für Ihr Verständnis! Bitte beachten Sie: Prüfen Sie vor Aufstellung und Betrieb unbedingt, ob evtl.
-
Seite 5: Beschreibung

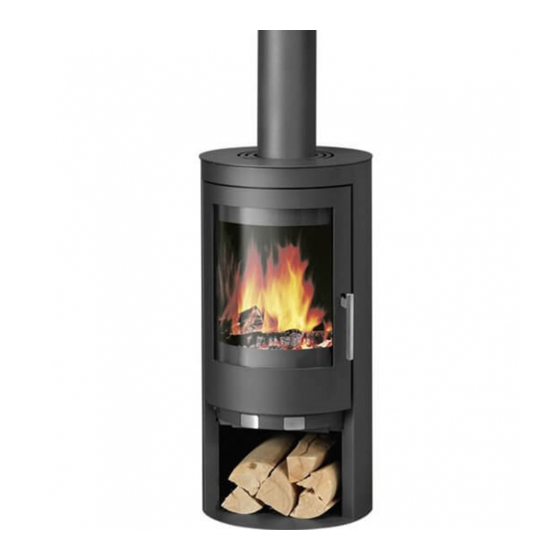

Abb. 1 1. Beschreibung Obere Rauchrohröffnung Der Kaminofen besteht aus einer geschweiß- ten Stahlkonstruktion. Im Mittelteil befindet sich der mit Schutzplatten ausgekleidete Feu- erraum. Unter einem stabilen Gussrost befin- Hintere Rauch- det sich der Aschekasten. Darunter befindet rohröffnung sich ein Holzlagerfach. Kaminöfen dieser Bauart arbeiten im Konvek- tionsbetrieb, d. -
Seite 6: Bauart
2.2 Bauart 3. Rauchrohranschluss und Aufstellung des Kaminofens Die in dieser Anleitung beschriebene Kamin- ofen-Serie entspricht der „Bauart 1“. 3.1 Rauchrohranschluss Kaminöfen dieser Bauart verfügen über mit einem Federmechanismus versehene, selbst- Ihr Kaminofen kann wahlweise nach oben oder schließende Türen und sind ausschließlich für nach hinten angeschlossen werden. -
Seite 7: Aufstellung Des Kaminofens
3.2 Aufstellung des Kaminofens Achtung! Bei der Aufstellung müssen die Brandschutz- Beachten Sie in jedem Fall regeln nach FeuVo (Mindestabstände; siehe zu Ihrer eigenen Sicherheit Abb. 2) eingehalten werden. die erforderlichen Mindest- FeuVo („Verordnung über Feuerungsanlagen abstände zu Aufstellwänden, und Brennstofflagerung“, kurz: Feuerungsver- brennbaren Einrichtungsge- ordnung) ist die rechtliche Grundlage für das genständen und zum Schutz... -
Seite 8: Technische Daten
4. Technische Daten Kaminofen Typ: Mino I / Mino Top I Abgasmassenstrom: 4,8 g/s Bauart: Förderdruck bei NWL: 12,0 Pa Nennwärmeleistung: 5,0 kW Abgastemperatur am Stutzen: 269 °C Wärme- leistungsbereich: 3,1 - 5,0 kW Ø Rohrstutzen: 150 mm Zugelassene Raumheizvermögen... -
Seite 9: Betrieb Des Kaminofens
5. Betrieb des Kaminofens Achtung! Durch den Ab- brand Brennmaterial 5.1 Allgemeine wird Wärmeenergie frei, die Sicherheitshinweise zu einer starken Erhitzung der Oberflächen, Feuerraum- Für den sicheren Betrieb Ihres Kaminofens türen, Bediengriffe, Sichtscheibe und sind folgende Sicherheitsinweise unbe- Rauchrohre führt. Die Berührung dieser dingt zu beachten: Teile ohne entsprechenden Schutz oder Der Kaminofen darf nur nach dieser Bedie-... -
Seite 10: Geeignete Brennstoffe
5.3 Geeignete Brennstoffe 5.4 Inbetriebnahme Der Kaminofen ist zur Verbrennung von na- - Primär- und Sekundärluftregler maximal turbelassenem Scheitholz, Holzbriketts und öffnen! Achten Sie darauf, dass eine evtl. im Braunkohlebriketts geeignet. Verbindungsstück eingebaute Drosselklappe Klassisches Kaminholz ist Buche und Birke. ebenfalls vollständig geöffnet ist. -
Seite 11: Heizen Mit Braunkohlebriketts
5.5 Heizen mit Braunkohlebriketts 5.7 Maximale Aufgabemengen und Luftein- stellung bei Nennwärmeleistung (NWL) - Erzeugen Sie zunächst eine Grundglut mit Holz. Für Brennstoff Holz: - Legen Sie dann 2 Braunkohlebriketts quer Brennstoffmenge: 2 Scheite (ca. 1,3 kg) in den Feuerraum. Lassen Sie dabei etwas Raum zwischen den Briketts. -
Seite 12: Reinigung Und Pflege
5.9 Reinigung und Pflege 5.10 Schornsteinbrand Wird ungeeigneter oder zu feuchter Brennstoff Achtung! verwendet, kann es aufgrund von Ablagerun- Der Kaminofen darf nur im gen im Schornstein zu einem Schornstein- vollständig erkalteten Zu- brand kommen! stand gereinigt werden! Ein Schornstein- oder ein Kaminbrand ent- steht, wenn sich im Schornstein abgelagerter Ruß... -
Seite 13: Justus-Werksgarantie
Teilen aus Eisen und Schamotte (z.B. Stahl-Guss- 3. Durch Inanspruchnahme der Werksgarantie verlän- oder Schamotteauskleidungen). gert sich die Garantiezeit weder für das JUSTUS-Gerät Wir haften nicht für mittelbare und unmittelbare Schä- noch für neu eingebaute Teile. Ausgewechselte Teile den, die durch die Geräte verursacht werden. Dazu gehen in unser Eigentum über. -
Seite 42: Leistungserklärung
8. Leistungserklärung Leistungserklärung / Performances déclarées / Dichiarazione di prestazione Performances déclarées, Prestazioni dichiarate Harmonisierte technische Spezifikationen EN 13240:2005/ A2:2004/ AC:2007 Norme technique harmonisée/ Norma tecnica armonizzata Wesentliche Merkmale Leistung caractéristique principale/ Caratteristiche essenziali Rendement/ Rendimento Brandsicherheit/ Sécurité incendie/ sicurezza antincendio Erfüllt / Satisfaisant/ conforme Brandverhalten/ resistance au feu/ Resistenza al fuoco Abstand zu brennbaren Materialien... -
Seite 43: Ce-Kennzeichnung
CE- Kennzeichnung (CE marking) (Marquage CE) (Marcatura CE) Der Hersteller JUSTUS GmbH Werk 10 (The manufacturer) Sechsheldener Str. 122 (Le fabricant) 35708 Haiger erklärt in alleiniger Verantwortung, dass das Produkt „Raumheizer für feste Brennstoffe“ mit der Handelsbezeichnung (declares under our responsibility that the produkt “Room heater by solid fuel“ with trade name ) (certifie par la présente que le produit «... - Seite 44 : Tabelle im dafür vorbereiteten au type de votre appareil dans le Kreisfeld. tableau ci-dessous : Mino I / Mino Top I Modell / Model / Modèle / Modello: 4810 A03 Serie / Serial / Série / Serie: Fertigungs-Nr.
