Master GigaProp 6 Bedienungsanleitung
Inhaltsverzeichnis
ArtikelNr.: C8802/C8830

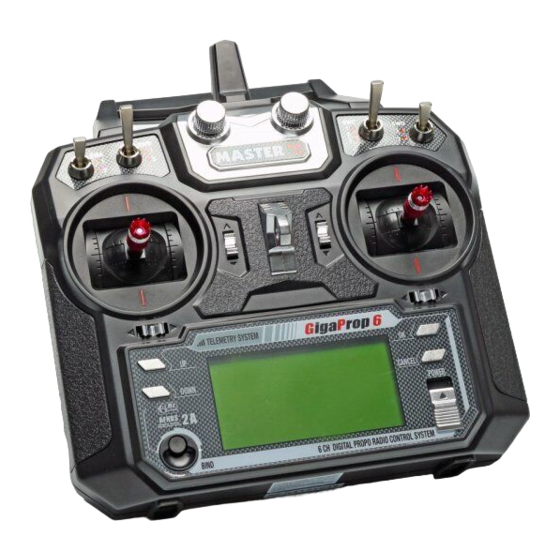

Die GigaProp 6 ist ein 6-Kanal Computer-Fernsteuersystem mit modernster
2.4 GHz Funkübertragung und Telemetrie.
Das telemetriefähige 6-Kanal Fernsteuersystem zeichnet sich durch einfache
Handhabung und vielfältige Mischer- und Programmeinstellungen aus. Das
große, kontraststarke LC-Display lässt sich auch bei grellem Sonnenlicht
gut ablesen. Insgesamt ist die Bedienung der Fernsteuerung sehr einfach
und übersichtlich. Das ergonomisch gestaltete Sendergehäuse ist ein echter
Handschmeichler, denn es ist nur 22 mm flach und liegt hervorragend in
der Hand. Je nach Version, befindet sich der Gasknüppel auf der rechten
(Mode 1 & 3) oder auf der linken Seite (Mode 2 & 4). Der Gasknüppel kann
nachträglich jeweils auf die andere Seite umgebaut werden. Die Oberseite
der Steuerknüppel ist sehr griffig, um ein Abrutschen mit den Daumen beim
Steuern zu verhindern.
Die GigaProp 6 verfügt über umfangreiche Software Menüs, um Segler,
Motorflugzeuge, Hubschrauber und Multicopter zu steuern.
www.pichler-modellbau.de
Produktmerkmale
• 6-Kanal Computer-Fernsteuersystem
• Telemetrie-Funktion
• Software für Motorflugzeuge, Segelflugzeuge, Helicopter & Multicopter
• 20 Modell-Speicherplätze
• Fail-Safe Funktion
• Wahlweise in MODE 1 (Gas rechts) oder MODE 2 (Gas links) erhältlich
• Modernste 2.4 GHz Übertragungstechnik mit kurzen Antennen
• 2 Drehgeber, 4 Schalter
• Digitale Trimmungen
• Trainerbuchse für Lehrer-Schülerbetrieb
• Hintergrundbeleuchtetes LC-Display
• Präzise Knüppelaggregate
• Griffige Aluminium-Senderknüppel
• Ergonomisches Senderdesign
• Intuitive Programmierung über 4 Taster auf der Sendervorderseite
BEDIENUNGSANLEITUNG
Inhaltsverzeichnis
Inhaltszusammenfassung für Master GigaProp 6
- Seite 1 Steuerknüppel ist sehr griffig, um ein Abrutschen mit den Daumen beim • Präzise Knüppelaggregate Steuern zu verhindern. • Griffige Aluminium-Senderknüppel • Ergonomisches Senderdesign Die GigaProp 6 verfügt über umfangreiche Software Menüs, um Segler, • Intuitive Programmierung über 4 Taster auf der Sendervorderseite Motorflugzeuge, Hubschrauber und Multicopter zu steuern. BEDIENUNGSANLEITUNG www.pichler-modellbau.de...
-
Seite 2: Inhaltsverzeichnis
2. SICHERHEITS- & WARNHINWEISE 1. ALLGEMEINE INFORMATIONEN Vielen Dank für den Kauf des GigaProp 6 Fernsteuersystems für den Betrieb von Flug, Auto- & Schiffsmo- dellen. Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, um alle Funktionen dieses Gerätes 1. Allgemeine Informationen nutzen zu können. -
Seite 3: Sicherheits- & Warnhinweise
2. SICHERHEITS- & WARNHINWEISE 4. BEDIENELEMENTE 4. BEDIENELEMENTE Durch Absturz beschädigte oder nass gewordene Geräte auch nach vollständiger Trocknung nicht mehr verwenden! Die betroffenen Teile sicherheitshalber ersetzen. Antenne Handgriff Schalter B ROUTINEPRÜFUNGEN VOR DEM START Schalter C • Bevor Sie den Empfänger mit Spannung versorgen, vergewissern Sie sich, dass der Gasknüppel Schalter A Schalter D auf Stop / Leerlauf steht. -
Seite 4: Inbetriebnahme
5. INBETRIEBNAHME 6. STICK MODE Der GigaProp 6 Sender benötigt für den Betrieb 4 Stück AA Batterien oder Akkus. Je nach Steuergewohnheiten des Piloten, muss der Gasknüppel auf die andere Seite umgesetzt werden. Für die Stick Modes 1 und 3 befindet sich der Gasknüppel auf der rechten Seite, für die Stick Modes 2 •... -
Seite 5: Empfängerantennen
CH 6 CH 5 4.0- 6.5V/D C 2. 4 6 C HANNELS RECEI VER CH 4 7. EMPFÄNGERANTENNEN 8. ANSCHLÜSSE AM EMPFÄNGER CH 3 CH 2 PP M/C H 1 7. EMPFÄNGER-ANTENNEN 8. ANSCHLÜSSE AM EMPFÄNGER Der Empfänger besitzt zwei Antennen, um in jeder Fluglage einen optimalen Signalempfang sicherzu- Schließen Sie die Servos und den Empfängerakku wie dargestellt am Empfänger an. -
Seite 6: Bindungsvorgang
9. BINDUNGSVORGANG 10. ÜBERSICHT TELEMETRIE-SENSOREN CPD01 - Drehzahl-Sensor (magnetisch) Einsatzbereich: ........Flugzeuge / Hubschrauber / Multicopter EMPFÄNGER-PORTS Messbereich: ..................0 ~ 60.000 U/min CH1~ CH6 : Servoausgänge 1~6 Gewicht: .........................6 g B/VCC : Bindungsstecker, Empfängerakku Spannungsversorgung: ................4,0 ~ 6,5 V SENS : Anschluss für Sensoren Abmessungen: ..................31x15x8,6 mm SERVO : i-BUS-Anschluss für Hub PPM/CH1 : Ausgabe des PPM-Summensignals... -
Seite 7: Systemeinstellungen (System Setup)
CANCEL POWER MODELLTYP Die Grafik zeigt an, welcher Modelltyp ausgewählt worden ist. 6 CH. DIGITAL PROPO RADIO CONTROL SYSTEM BIND Die GigaProp 6 verfügt über 20 Modellspeicher. Mit dieser Funktion wählen Sie den gewünschten Mo- dellspeicher aus. www.pichler-modellbau.de ArtikelNr.: C8802/C8830... -
Seite 8: Modellname
„Variable pitch“ : Hubschrauber, die für die Roll-, Nick- und Pitch-Funktion jeweils ein separates Servo nutzen Beim Einsatz von zwei GigaProp 6 Sendern muss ein Sender als Lehrersender und der andere als Schüler- „Swash 90°, 120° oder 140°“ : Hubschrauber, bei denen die Taumelscheibe mit 3 Servos angesteuert wird und die Anlenkpunkte an sender konfiguriert werden. -
Seite 9: Empfängerakku
11. SOFTWARE FUNKTIONEN SCHÜLER MODE (STUDENT MODE) STICKS MODE GigaProp GigaProp GigaProp DOWN CANCEL POWER DOWN CANCEL DOWN CANCEL POWER POWER BIND 6 CH. DIGITAL PROPO RADIO CONTROL SYSTEM Mit dieser Funktion kann die Knüppelbelegung am Sender gewählt werden. Für die Stick Modes 1 und 3 BIND 6 CH. -
Seite 10: Geschwindigkeit
6 CH. DIGITAL PROPO RADIO CONTROL SYSTEM BIND Die GigaProp 6 bietet die Möglichkeit, bei gestörtem Empfangssignal die Servos automatisch in eine vorbestimmte Position zu fahren. Bei einem Elektrosegler, der kein Sendersignal empfängt, kann so z.B. Anhand der Motordrehzahl kann bei Fahrzeugen die Geschwindigkeit und die zurückgelegte Strecke der Antriebsmotor ausgeschaltet und ein leichter Kreisflug eingeleitet werden. -
Seite 11: Kontrast Lc-Display
11. SOFTWARE FUNKTIONEN KONTRAST LC-DISPLAY FACTORY RESET GigaProp GigaProp GigaProp DOWN CANCEL POWER DOWN CANCEL DOWN CANCEL POWER POWER BIND 6 CH. DIGITAL PROPO RADIO CONTROL SYSTEM BIND 6 CH. DIGITAL PROPO RADIO CONTROL SYSTEM BIND 6 CH. DIGITAL PROPO RADIO CONTROL SYSTEM Mit dieser Funktion können Sie den Kontrast im Display verändern Mit dieser Funktion werden ALLE Einstellungen am Sender auf Werkseinstellungen zurückgesetzt. -
Seite 12: Servo Monitor
11. SOFTWARE FUNKTIONEN ENDAUSSCHLAG SUB TRIM GigaProp GigaProp DOWN CANCEL DOWN CANCEL POWER POWER 6 CH. DIGITAL PROPO RADIO CONTROL SYSTEM BIND BIND 6 CH. DIGITAL PROPO RADIO CONTROL SYSTEM Mit der Funktion END POINTS werden für alle Kanäle die maximalen Servoausschläge festgelegt. Dabei Mit dieser Funktion kann die Neutralposition aller Servos korrigiert werden. -
Seite 13: Taumelscheiben-Ausschlag
6 CH. DIGITAL PROPO RADIO CONTROL SYSTEM BIND Die GigaProp 6 hat 3 freie Mischer, die individuell programmiert werden können. Bei Betätigung des Mit dieser Funktion kann die Kreiselwirkung festgelegt werden. Dabei könenn unterschiedliche Werte für Master-Kanals wird der Slave-Kanal entsprechend mitgenommen. Über die Offset-Funktion wird der die Flugpahsen NORMAL und IDLE UP eingestellt werden. -
Seite 14: Schalterzuordnung
11. SOFTWARE FUNKTIONEN 11. SOFTWARE FUNKTIONEN SCHALTERZUORDNUNG PROGRAMMIER-BEISPIEL FÜR 2 QUERRUDER-SERVOS GigaProp Bei vielen Flugmodellen werden die Querruder über zwei Servos (ein Servo pro Tragfläche) angesteuert. Nachfolgend zeigen wir Ihnen, wie Sie mit wenigen Schritten das richtige Setup einstellen. DOWN CANCEL POWER 1. -
Seite 15: Service & Gewährleistung
12. SERVICE & GEWÄHRLEISTUNG 13. KONFORMITÄT & ZULASSUNG 12. SERVICE & GEWÄHRLEISTUNG ZULASSUNGSBESTIMMUNGEN Dieses Produkt unterliegt der gesetzlichen Gewährleistung. Die Haftung im Schadensfall ist Die Richtlinie „R&TTE“ ( ab Juni 2016 „RE“) ist die europäische Direktive für Funkanlagen und Telekom- begrenzt auf den Wert der Sache bzw. - Seite 16 NOTIZEN NOTIZEN www.pichler-modellbau.de ArtikelNr.: C8802/C8830...
