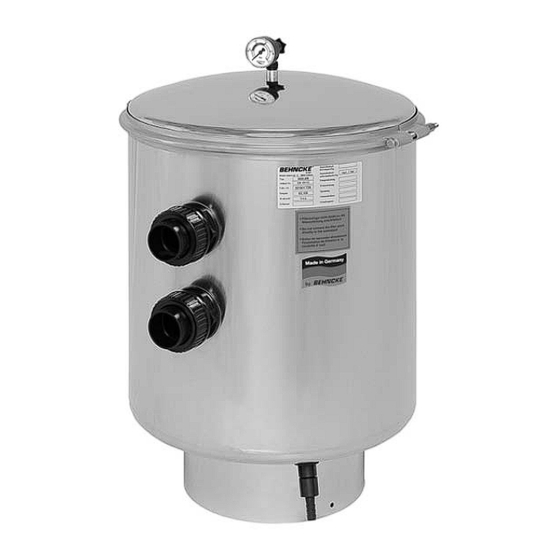

Betriebsanleitung Filterbehälter EUROPA 1010 Behältergröße d 450 mm, d 550 mm, d 630 mm Vor Beginn aller Arbeiten Betriebsanleitung lesen! Dok-ID: 05/2012...
Seite 2
Filterbehälter EUROPA 1010 - Behältergröße d 450 mm, d 550 mm, d 630 mm BEHNCKE GmbH Bayern: Michael-Haslbeck Straße 13 D-85640 Putzbrunn Fon: +49 (0)89 / 45 69 17-0 Fax: +49 (0)89 / 46 85-11 Sachsen-Anhalt: Stötterlinger Straße 36 a D-38835 Bühne...
Filterbehälter EUROPA 1010 - Behältergröße d 450 mm, d 550 mm, d 630 mm Inhaltsverzeichnis Allgemeines ....................5 Informationen zur Betriebsanleitung ................5 Symbolerklärung ......................6 Haftungsbeschränkung ..................7 Urheberschutz ....................7 Gewährleistungsbedingungen ................7 Produkthaftung ....................7 Sicherheit ..................... 8 Bestimmungsgemäße Verwendung ..............
Seite 4
Filterbehälter EUROPA 1010 - Behältergröße d 450 mm, d 550 mm, d 630 mm Bedienung ....................16 Sicherheitshinweise zur Bedienung ..............16 Betrieb mit 6-Wege-Rückspülventil ..............16 Funktionsweise des Rückspülventils ..............17 Überwinterung des Filterbehälters ..............17 Wartung ..................... 18 Sicherheitshinweise zur Wartung ...............
Filterbehälter EUROPA 1010 - Behältergröße d 450 mm, d 550 mm, d 630 mm Allgemeines Allgemeines Informationen zur Betriebsanleitung Diese Betriebsanleitung gibt wichtige Hinweise zum Umgang mit der Filteranlage. Voraussetzung für sicheres Arbeiten ist die Einhaltung aller angegebenen Sicherheitshinweise und Handlungsanweisungen.
Filterbehälter EUROPA 1010 - Behältergröße d 450 mm, d 550 mm, d 630 mm Allgemeines Symbolerklärung Warnhinweise Warnhinweise sind in dieser Betriebsanleitung durch Symbole gekennzeichnet. Die Hinwiese werden durch Signalworte eingeleitet die das Ausmaß der Gefährdung zum Ausdruck bringen. Die Hinweise unbedingt einhalten und umsichtig handeln um Unfälle, Personen- und Sachschäden zu vermeiden.
Filterbehälter EUROPA 1010 - Behältergröße d 450 mm, d 550 mm, d 630 mm Allgemeines Haftungsbeschränkung Alle Angaben und Hinweise in dieser Betriebsanleitung wurden unter Berücksichtigung der geltenden Normen und Vorschriften, des Stands der Technik, sowie unserer langjährigen Erkenntnisse und Erfahrungen zusammengestellt.
Filterbehälter EUROPA 1010 - Behältergröße d 450 mm, d 550 mm, d 630 mm Sicherheit Sicherheit Dieser Abschnitt gibt einen Überblick über alle wichtigen Sicherheitsaspekte für einen optimalen Schutz des Personals, sowie für den sicheren und störungsfreien Betrieb. Bei Nichtbeachtung der in dieser Anleitung aufgeführten Handlungsanweisungen und Sicherheitshinweise können erhebliche Gefahren entstehen.
Filterbehälter EUROPA 1010 - Behältergröße d 450 mm, d 550 mm, d 630 mm Sicherheit Gefahren im Umgang mit diesem Filterbehälter Die Filterbehälter ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können bei ihrer Verwendung - insbesondere bei Fehlbedienung oder Missbrauch –...
Filterbehälter EUROPA 1010 - Behältergröße d 450 mm, d 550 mm, d 630 mm Sicherheit Personalanforderungen 2.6.1 Qualifikationen WARNUNG! Verletzungsgefahr bei unzureichender Qualifikation! Unsachgemäßer Umgang kann zu erheblichen Personen- und Sachschäden führen. Besondere Tätigkeiten nur durch die in den jeweiligen Kapiteln dieser •...
Filterbehälter EUROPA 1010 - Behältergröße d 450 mm, d 550 mm, d 630 mm Technische Daten Technische Daten Abmessungen und Gewicht Manometer O-Ring für Manometer Entlüftungsventil O-Ring für Entlüftungsventil Servicedeckel Spannring 2- bzw. 3-teilig Spannschraubensatz 2/ 3 tlg. O-Ring Einsatzring Filterbehälter...
Filterbehälter EUROPA 1010 - Behältergröße d 450 mm, d 550 mm, d 630 mm Technische Daten 3.1.1 Filtermaterial Quarzsand Filterbehälter Ø 450 mm 550 mm 630 mm Körnung 0,4-0,8 mm 75 kg 100 kg 150 kg Artikelnummer 390 115 12...
Filterbehälter EUROPA 1010 - Behältergröße d 450 mm, d 550 mm, d 630 mm Transport, Verpackung und Lagerung Transport, Verpackung und Lagerung Sicherheitshinweise zum Transport Eigenmächtiger Transport HINWEIS! Beschädigung durch unsachgemäßen Transport! Bei unsachgemäßem Transport können Sachschäden in erheblicher Höhe entstehen.
Filterbehälter EUROPA 1010 - Behältergröße d 450 mm, d 550 mm, d 630 mm Installation und Erstinbetriebnahme Installation und Erstinbetriebnahme Grundsätzliches zur Montage Der im Werk vormontierte Filterbehälter soll frostsicher im Freien oder in einem Raum aufgestellt werden. Zu beachten ist, dass der Filterbehälter von allen Seiten gut zugänglich sein muss.
Seite 15
Filterbehälter EUROPA 1010 - Behältergröße d 450 mm, d 550 mm, d 630 mm Installation und Erstinbetriebnahme Siehe Kapitel 3 “Technische Daten“, Abb. 3.1: Filterbehälter EUROPA 1010 HINWEIS! Filtersand darf nicht mit AFM gemischt verwendet werden! Achtung: Vor der Inbetriebnahme des Filters muss das Filtermaterial ausreichend rückgespült werden (ca.
Filterbehälter EUROPA 1010 - Behältergröße d 450 mm, d 550 mm, d 630 mm Bedienung Bedienung Sicherheitshinweise zur Bedienung Grundlegendes WARNUNG! Verletzungsgefahr durch unsachgemäße Bedienung! Unsachgemäße Bedienung kann zu schweren Verletzungen oder Sachschäden führen. Bedienung gemäß den Angaben dieser Betriebsanleitung durchführen.
Filterbehälter EUROPA 1010 - Behältergröße d 450 mm, d 550 mm, d 630 mm Bedienung Funktionsweise des Rückspülventils Die einzelnen Stellungen des Rückspülventils bedeuten folgendes: Ventileinstellung Funktion der Ventileinstellung Wasserweg Filtern In dieser Stellung wird das Becken Pumpe Schwimmbeckenwasser von oben nach unten ...
Filterbehälter EUROPA 1010 - Behältergröße d 450 mm, d 550 mm, d 630 mm Wartung Wartung Sicherheitshinweise zur Wartung Grundlegendes WARNUNG! Verletzungsgefahr durch unsachgemäß ausgeführte Wartungsarbeiten! Unsachgemäße Wartung kann zu schweren Personen- oder Sachschäden führen. Vor Beginn der Arbeiten für ausreichende Montagefreiheit sorgen.
Filterbehälter EUROPA 1010 - Behältergröße d 450 mm, d 550 mm, d 630 mm Wartung Austausch des Filtermaterials Ihr Filterbehälter erzielt das beste Ergebnis, wenn Sie das Filtermaterial alle 3 bis 5 Jahre austauschen lassen. Das Filtermaterial und der Filterbehälter sind aufeinander abgestimmt. Verwenden Sie nur das in der Schütttabelle angegebene BEHNCKE-Filtermaterial...
Filterbehälter EUROPA 1010 - Behältergröße d 450 mm, d 550 mm, d 630 mm Ersatzteile Ersatzteile WARNUNG! Verletzungsgefahr durch falsche Ersatzteile! Falsche oder fehlerhafte Ersatzteile können zu Beschädigungen, Fehlfunktionen oder Totalausfall führen sowie die Sicherheit beeinträchtigen. Nur Originalersatzteile des Herstellers verwenden •...
Filterbehälter EUROPA 1010 - Behältergröße d 450 mm, d 550 mm, d 630 mm Ersatzteile Explosionszeichnungen und Stücklisten 8.2.1 Filterbehälter EUROPA 1010 1.14.2 1.14.3 01.05.2012...
Filterbehälter EUROPA 1010 - Behältergröße d 450 mm, d 550 mm, d 630 mm Ersatzteile 8.2.2 Stückliste Filterbehälter EUROPA 1010 d 450 / 550 / 630 mm Pos. Stück Artikel/Ersatzteilbezeichnung Artikel-Nr. EUROPA 1010 Filterbehälter d 450 100 450 02 EUROPA 1010 Filterbehälter d 550 100 550 02 EUROPA 1010 Filterbehälter d 630...
Filterbehälter EUROPA 1010 - Behältergröße d 450 mm, d 550 mm, d 630 mm Demontage und Entsorgung Demontage und Entsorgung Nachdem das Gebrauchende der Anlage erreicht ist, muss die Maschine demontiert und einer umweltgerechten Entsorgung zugeführt werden. Demontage Vor Beginn der Demontage: Anlage vom Stromnetz trennen •...
