Inhaltszusammenfassung für Lite-Puter c-601
- Seite 1 6-KANAL DIMMERSTEUERUNG C-601 BEDIENUNGSANLEITUNG...
-
Seite 2: Inhaltsverzeichnis
BEDIENUNGSANLEITUNG C-601 6-Kanal-Dimmerpanel INHALTSVERZEICHNIS: EINFÜHRUNG...................................3 SICHERHEITSHINWEISE ..............................3 BESTIMMUNGSGEMÄSSE VERWENDUNG........................4 EIGENSCHAFTEN................................5 Features: ................................5 ANSCHLÜSSE ..................................5 Spannungsversorgung ............................5 Ausgänge ................................5 GERÄTEBESCHREIBUNG..............................6 Frontplatte ................................6 Geräterückseite..............................6 BEDIENUNG..................................7 REINIGUNG UND WARTUNG............................7 TECHNISCHE DATEN C-601: ............................7... -
Seite 3: Einführung
- diese Betriebsanleitung genau beachten. EINFÜHRUNG Wir freuen uns, daß Sie sich für eine C-601 Dimmerpanel entschieden haben. Sie haben hiermit ein leistungsstarkes und vielseitiges Gerät erworben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. -
Seite 4: Bestimmungsgemässe Verwendung
Der Aufbau des Gerätes entspricht der Schutzklasse 3. Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen! Beachten Sie bitte, dass Schäden, die durch manuelle Veränderungen an diesem Gerät verursacht werden, nicht unter den Garantieanspruch fallen. Kinder und Laien vom Gerät fern halten! Im Geräteinneren befinden sich keine zu wartenden Teile. -
Seite 5: Eigenschaften
ACHTUNG: Der Hersteller haftet nicht für Schäden, die aufgrund falscher Anschlüsse entstehen. Spannungsversorgung Das C-601 wird entweder direkt über die 5-polige EXT POWER IN-Buchse, oder über das Dimmerpack (z. B. Lite-Puter P-625) an die Spannungsversorgung angeschlossen. Verbinden Sie dazu die OUTPUT 0 ~ 10VDC-Buchse über eine 8-polige DIN-Leitung mit der Ausgangsbuchse Ihres Dimmerpacks. -
Seite 6: Gerätebeschreibung

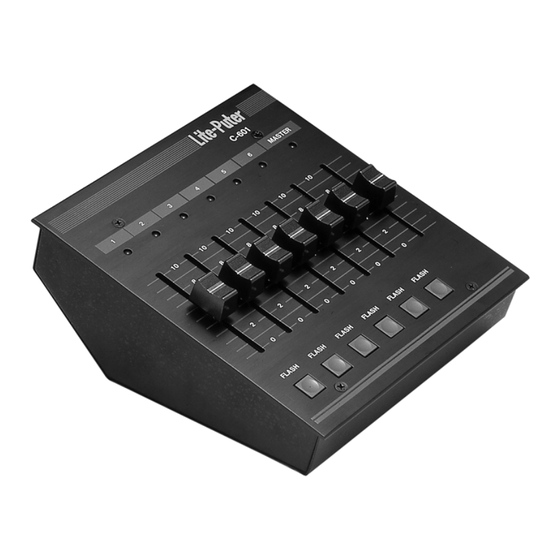

GERÄTEBESCHREIBUNG Frontplatte 1. EINZEL-KANALANZEIGEN: Anzeige des Ausgangspegels des jeweiligen Kanals. 2. EINZEL-KANALFADER: Einstellung des Ausgangspegels des jeweiligen Kanals. 3. EINZEL-KANAL-FLASHTASTER: Einstellung des jeweiligen Kanals auf vollen Ausgangspegel. 4. MASTER-FADER: Einstellung des Gesamtausgangspegel aller Kanäle. 5. MASTER-LED: Anzeige des Gesamtausgangspegels. Geräterückseite Eingangsbuchse: 5-polige DIN-Buchse Analoger Ausgang:8-polige DIN-Buchse, 6 Kanäle... -
Seite 7: Bedienung
BEDIENUNG Schalten Sie das Gerät über den Netzschalter der angeschlossenen Lichtendstufe ein. Zur manuellen Steuerung schieben Sie die Kanalfader auf die gewünschte Position oder drücken Sie die Flash-Tasten. Zur Einstellung des Gesamtausgangspegels schieben Sie den Masterfader auf die gewünschte Position. Stellen Sie die Kanalfader auf die gewünschte Intensität ein.
