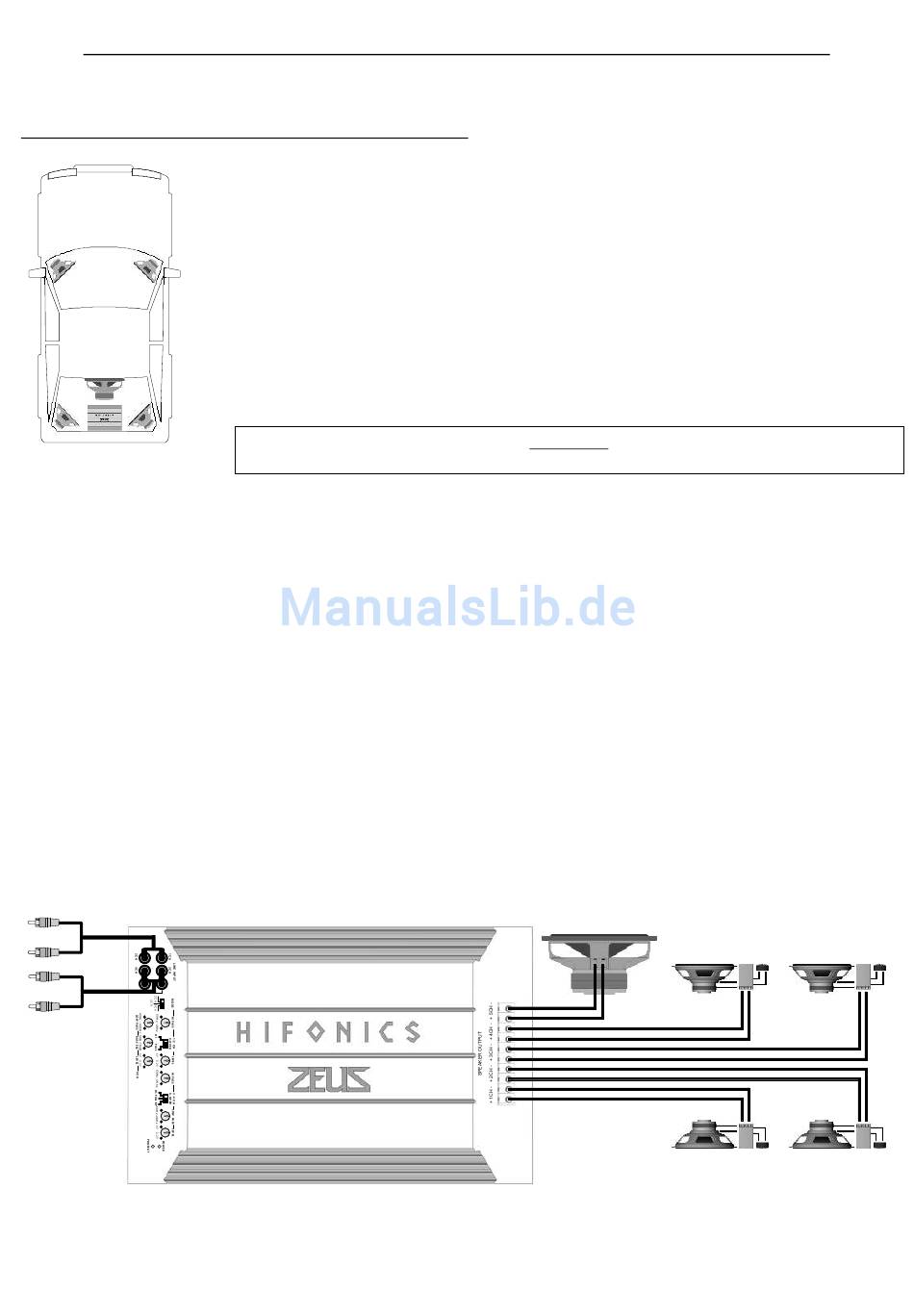

5-Kanal Verstärker Lautsprecher und Cinchanschluss
5-Kanal - mit Front-/Hecksystem und Subwoofer
X-Over-Schalter (Front-/Hecksystem 1 bis 4 Kanal)
• Bei größeren Lautsprechersystemen (ab Ø20cm) können Sie die Vollbereichs-Stellung (FULL) wählen.
• Bei kleineren Lautsprechersystemen (Ø8.7cm - Ø16cm) sollten Sie die Hochpass-Stellung (HI) wählen, damit die
Lautsprecher nicht durch zu tiefe Frequenzen zerstört werden. Die Trennfrequenz sollte bei 60Hz - 150Hz, je nach Größe
der Systeme liegen und ist über die HI PASS-Regler einstellbar.
Subwoofer (Kanal 5)
• Die Trennfrequenz sollte bei 60Hz - 100Hz, je nach Größe des Subwoofers liegen und ist über den LOW PASS-Regler
einstellbar.
Bass EQ-Regler (Kanal 5)
• Dieser erlaubt eine Bassanhebung stufenlos von 0dB bis +18dB.
Hinweis! Benutzen Sie diesen Regler mit Bedacht. Die Bassanhebung kann Ihre Lautsprecher durch Klipping/Überlastung
zerstören.
Level-Regler
• Drehen Sie die Level-Regler gegen den Uhrzeigersinn auf die 6 Volt Position.
• Drehen Sie den Lautstärke-Regler des Steuergerätes auf 80%-90% der maximalen Lautstärke.
• Drehen Sie nun langsam die Level-Regler im Uhrzeigersinn, bis Sie aus den Lautsprechern leichte Verzerrungen hören.
• Drehen Sie die Level-Regler nun ein Stück zurück, bis keine Verzerrungen mehr hörbar sind.
Mode-Schalter
• Falls Sie an Ihrem Steuergerät drei Cinchausgänge haben, können Sie den Verstärker mit einem dritten Cinchkabel
ansteuern und dadurch den Subwoofer (Kanal 5) über das Steuergerät faden. Dazu müssen Sie den Mode-Schalter in die
5CH-Stellung bringen.
Cinchleitungen
von Steuergerät
mit Cincheingang
(LINE INPUT
1CH/2CH &
3CH/4CH)
verbinden.
18
ZX-8000
Kabelanschlüsse
• Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cincheingängen (LINE
INPUT 1CH&2CH / 3CH&4CH) des Verstärkers mittels zweier Cinchleitungen.
• Verbinden Sie die Front- & Heck-Lautsprecher mittels geeignetem Kabel mit den
Lautsprecher-Ausgängen (SPEAKER OUTPUT/ + 1CH -, + 2CH -, + 3CH -, + 4CH -) des
Verstärkers.
• Verbinden Sie den/die Subwoofer mittels geeigneten Kabel mit den Lautsprecher-
Ausgängen (SPEAKER OUTPUT/ + 5CH -) des Verstärkers.
• Achten Sie jedoch darauf, dass die Gesamtimpedanz aller Lautsprecher/Subwoofer pro
Kanal 2 Ohm nicht unterschreitet.
• Zu niedrige Gesamtimpedanz resultiert in zu hoher Wärmeentwicklung und kann den
Verstärker zum Abschalten bringen.
• Achten Sie stets auf korrekte Polung der Lautsprecher. Das Vertauschen von Plus und
Minus hat einen Totalverlust der Basswiedergabe zur Folge.
Verbinden Sie keine Lautsprecherleitungen mit der Fahrzeugkarosserie.
Hinweis !
Subwoofer 2 - 8 Ohm
Heck-Lautsprecher 2 - 8 Ohm
Front-Lautsprecher 2 - 8 Ohm
