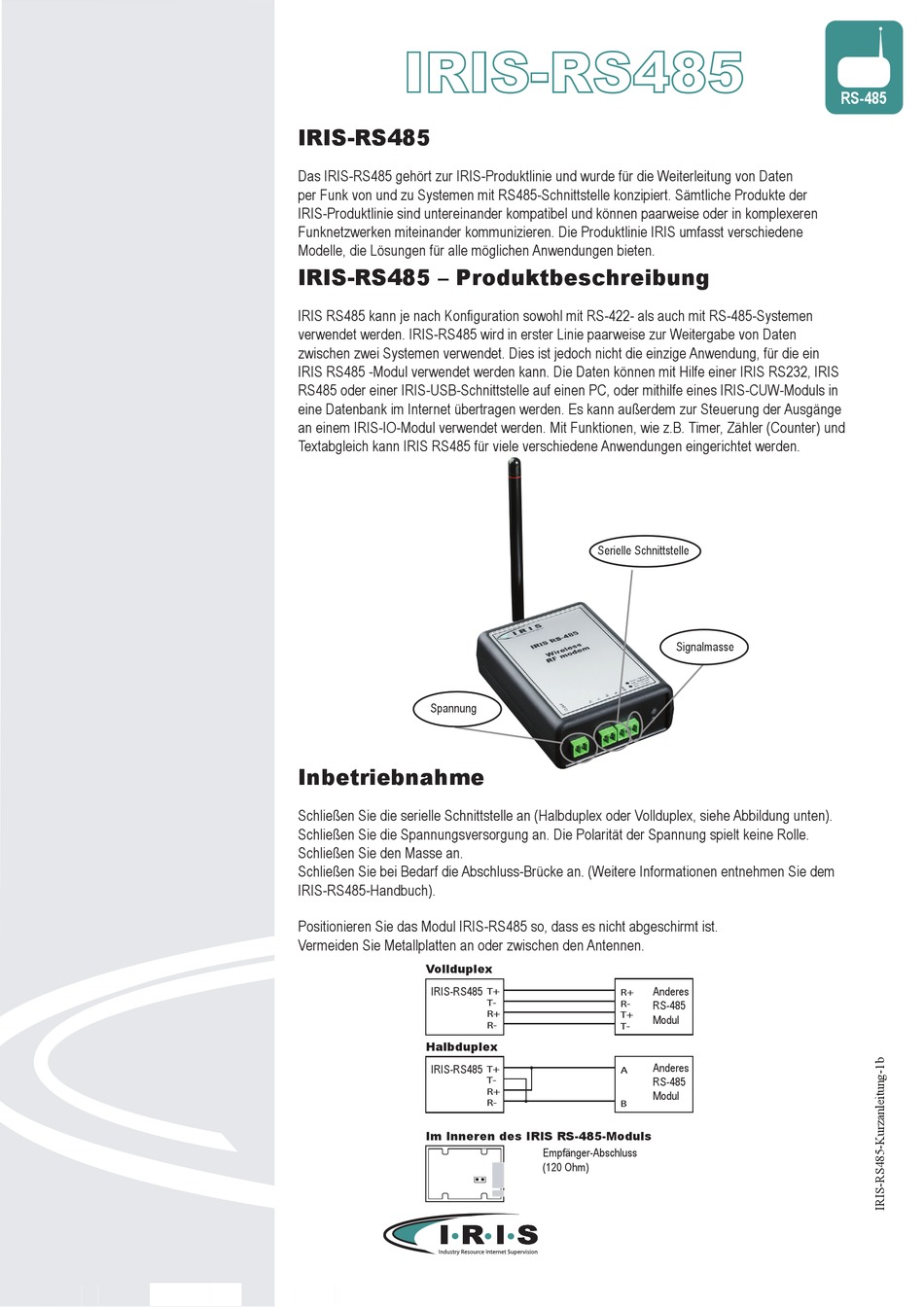

IRIS-RS485
Das IRIS-RS485 gehört zur IRIS-Produktlinie und wurde für die Weiterleitung von Daten
per Funk von und zu Systemen mit RS485-Schnittstelle konzipiert. Sämtliche Produkte der
IRIS-Produktlinie sind untereinander kompatibel und können paarweise oder in komplexeren
Funknetzwerken miteinander kommunizieren. Die Produktlinie IRIS umfasst verschiedene
Modelle, die Lösungen für alle möglichen Anwendungen bieten.

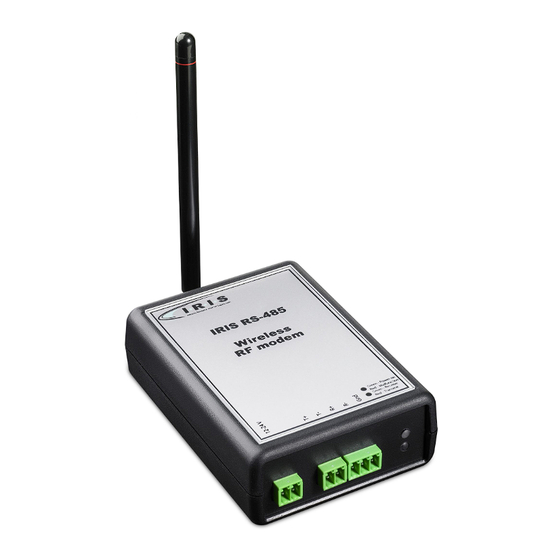

IRIS-RS485 – Produktbeschreibung
IRIS RS485 kann je nach Konfiguration sowohl mit RS-422- als auch mit RS-485-Systemen
verwendet werden. IRIS-RS485 wird in erster Linie paarweise zur Weitergabe von Daten
zwischen zwei Systemen verwendet. Dies ist jedoch nicht die einzige Anwendung, für die ein
IRIS RS485 -Modul verwendet werden kann. Die Daten können mit Hilfe einer IRIS RS232, IRIS
RS485 oder einer IRIS-USB-Schnittstelle auf einen PC, oder mithilfe eines IRIS-CUW-Moduls in
eine Datenbank im Internet übertragen werden. Es kann außerdem zur Steuerung der Ausgänge
an einem IRIS-IO-Modul verwendet werden. Mit Funktionen, wie z.B. Timer, Zähler (Counter) und
Textabgleich kann IRIS RS485 für viele verschiedene Anwendungen eingerichtet werden.
Spannung
Inbetriebnahme
Schließen Sie die serielle Schnittstelle an (Halbduplex oder Vollduplex, siehe Abbildung unten).
Schließen Sie die Spannungsversorgung an. Die Polarität der Spannung spielt keine Rolle.
Schließen Sie den Masse an.
Schließen Sie bei Bedarf die Abschluss-Brücke an. (Weitere Informationen entnehmen Sie dem
IRIS-RS485-Handbuch).
Positionieren Sie das Modul IRIS-RS485 so, dass es nicht abgeschirmt ist.
Vermeiden Sie Metallplatten an oder zwischen den Antennen.
Vollduplex
IRIS-RS485
Halbduplex
IRIS-RS485
Im Inneren des IRIS RS-485-Moduls
Serielle Schnittstelle
Anderes
��
��
RS-485
��
��
��
��
Modul
��
��
Anderes
��
�
RS-485
��
��
Modul
��
�
Empfänger-Abschluss
(120 Ohm)
RS-485
Signalmasse
Verwandte Anleitungen für IRIS RS485
Inhaltszusammenfassung für IRIS RS485
- Seite 1 Systemen verwendet. Dies ist jedoch nicht die einzige Anwendung, für die ein IRIS RS485 -Modul verwendet werden kann. Die Daten können mit Hilfe einer IRIS RS232, IRIS RS485 oder einer IRIS-USB-Schnittstelle auf einen PC, oder mithilfe eines IRIS-CUW-Moduls in eine Datenbank im Internet übertragen werden.
- Seite 2 Die serielle Schnittstelle ist auf 9600 Baud, 8 Datenbits, 1 Stopp-Bit, keine Parität, Halbduplex und Datenende-Erkennung mit einem Timeout von 50ms voreingestellt. Der Funkkanal ist auf Kanal 1 (433,075 MHz) voreingestellt. Außerdem ist das IRIS RS485-Modul für das Senden und Empfangen von Broadcast-Nachrichten eingestellt.
- Seite 3 übereinstimmen. · Kontrollieren Sie, ob die Konfiguration Nachrichtenereignisse über die serielle Schnittstelle bearbeitet. Die LED des sendenden IRIS-Moduls zeigt die Funkkommunikation an, dies trifft jedoch nicht auf die LED am empfangenden IRIS-Modul zu. Die Funkverbindung funktioniert nicht korrekt. · Kontrollieren Sie die Funkverbindung, indem Sie die beiden IRIS-Module enger zusammenführen und stellen Sie sicher, dass zwischen ihnen eine freie Sichtverbindung besteht.
- Seite 4 RS-485 Technische Daten Funkkommunikation: Frequenz: 433,050 - 434,775 MHz Kanalmuster: 25 kHz Kanalraster 70 Kanäle von 433,050 bis 434,775 MHz Empfindlichkeit: -112 dBm bei 50 Ohm Modulationstyp: Bitrate: 4800 Bit/s Reichweite: > 1 km (in Sichtverbindung) Serielle Schnittstelle: Pegel: EIA 422/EIA485, RS-422/RS-485 Geschwindigkeit: 300-115200 Baud Datenbits:...
