N559/R01 (04.03.15)

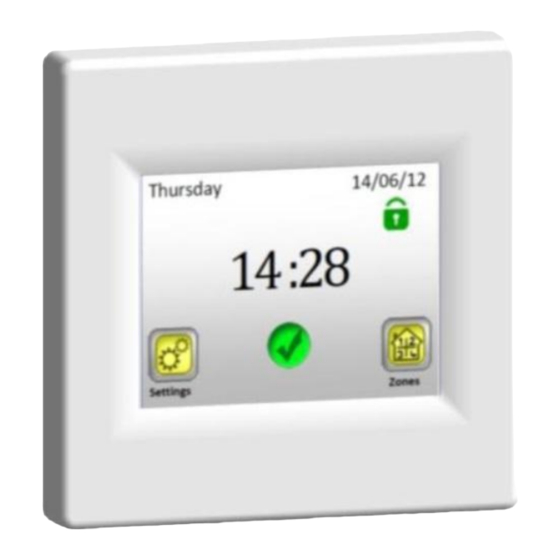

Zentralsteuereinheit
Watts V24

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Fenix Watts V24

Inhaltszusammenfassung für Fenix Watts V24

  • Seite 1 N559/R01 (04.03.15) Zentralsteuereinheit Watts V24...
  • Seite 2 Benutzerhandbuch Drahtlose Zentraleinheit...

  • Seite 3: Verwendung

    Installations- und Betriebsanleitung WICHTIG! Die Montage und Schaltung der Zentraleinheit ist nur durch eine Person mit entsprechender Qualifizierung durchzuführen. Vor Beginn der Arbeiten ist diese Person verpflichtet, diese Installations- und Betriebsanleitung sorgfältig zu lesen und sich sämtliche hier angeführte vergewissern, dass Anweisungen versteht;...

  • Seite 4: Sicherheitshinweise

    Um richtigen Betrieb zu sichern, ist es vor Verwendung zu überprüfen, ob das Heizsystem und die Elektroinstallation den geltenden Vorschriften entsprechen. SICHERHEITSHINWEISE Vor Beginn der Arbeiten ist die Spannungsquelle abzutrennen! Sämtliche Montage- Elektroinstallationsarbeiten, welche Steuereinheit betreffen, sind abgetrennter Spannungsquelle durchzuführen. Der Displayteil (Bildschirm) kann auf das Grundgestell aufgesetzt und aus ihm entfernet werden, nur wenn die Versorgung des Zentraleinheit abgeschaltet ist! Falls...

  • Seite 5: Inhaltsverzeichnis

    Inhalt Beschreibung ............. 6 Erste Installation ..........7 Anschluss an die Spannungsquelle ..7 Grundlegende Einstellung ......7 Drahtloser Anschluss der Zonen (Paarung) Aussehen des Hauptbildschirms und Möglichkeiten ............. 15 Menü der Haupteinstellung ..... 15 3.1.1 Einstellung Urlaub ......15 3.1.2 INSTALLATION ......

  • Seite 6: Beschreibung

    Beschreibung Die drahtlose Zentraleinheit ist zu Bedienung und Kontrolle des ganzen Heizsystems bestimmt. Komfortable Bedienung aus einer Stelle mittels des Berührungsdisplays Einfache Verwendung in der benutzerfreundlichen Umgebung möglichem Wirtschaftlicher Betrieb dank individuellem Wochenprogramm für jede Zone Mögliche Steuerung von bis 24 Zonen (zwecks einfache Orientierung ist es möglich, den Zonen ihren eigenen Namen zuzuordnen) 30-tägige Statistik des Energieverbrauchs in jeder...

  • Seite 7: Erste Installation

    Erste Installation 2.1 Anschluss an die Spannungsquelle Bei dem ersten Anschluss der Zentraleinheit ist es nötig, neben der Einstellung der grundlegenden Parameter (Datum, Uhrzeit,..) auch die Versorgung der Zentraleinheit V24 für die Dauer von mindestens 24 Stunden zu sichern, damit die Höchstkapazität der Reservequelle erreicht wird.
  • Seite 8 Das Format der gewünschten Skala mit direkter Betätigung der entsprechen Taste auswählen (der ausgewählte Wert steht in blauem Rahmen). Mit dem Pfeil in der rechten unteren Ecke zur nächsten Einstellung übergehen. Format Uhrzeit 24H/12H direkter Betätigung der entsprechenden Taste auswählen (der ausgewählte Wert steht in blauem Rahmen).

  • Seite 9: Drahtloser Anschluss Der Zonen (Paarung)

    Das Datum und die Uhrzeit einstellen - mittels den Tasten (+) oder (-) wird der ausgewählte Parameter (intensiv hintergrundbeleuchtet) eingestellt, mittels den Randtasten (<) (>) wird der Zeiger zum nächsten Parameter verschoben. Mit dem Pfeil in der rechten unteren Ecke wird die grundlegende Einstellung beendet und man geht zum Hauptbildschirm über.
  • Seite 10 Zimmern/Zonen (gewöhnlich jedes Zimmer = eine selbstständige Zone). Erst dann ist es möglich, die Paarung der Zentraleinheit mit den einzelnen Zonen zu beginnen. 2.3.2 Die Taste „Einstellung“ betätigen. 2.3.3 Die Taste „Installation“ betätigen. 2.3.4 Die Taste „Nach unten“ betätigen.
  • Seite 11 2.3.5 Mit Betätigung der Taste „Paarung“ kommt man in das Menü der Paarung. 2.3.6 Die Taste „Neu/Änderung der Zone“ betätigen. 2.3.7 Das Display der Steuereinheit zeigt die Taste für Beginn der Paarung an. Jetzt ist der Hauptempfänger (gewöhnlich V23) des jeweiligen Zimmers/Zone Betätigung...
  • Seite 12 Wichtig: Mit der Zentral-Steuereinheit kann immer nur der Hauptempfänger der Gruppe – Master verbunden sein, an den die anderen Regelelemente der Zone angeschlossen sind (s. Punkt 2.3.1). 2.3.8 Nach der Paarung mit dem Empfänger die Taste „Paarung“ auf der Steuereinheit betätigen Die Steuereinheit sucht den Empfänger im Modus „RF init“.

  • Seite 13: Es Ist Möglich Aus Den Folgenden Möglichkeiten Auszuwählen

    Von den voreingestellten Namen den Name der Zone mit Betätigung der Tasten (>) oder (<) auswählen. Es ist möglich aus den folgenden Möglichkeiten auszuwählen: Schlafzimmer, Küche, Badezimmer, Speisezimmer, Wohnraum, Halle, Studierzimmer, Spielzimmer, Flur, WC, Keller, Garage, Dachboden und Andere. Dem Namen der Zone ist es möglich, eine Nummer von 0 bis 9 zuzufügen (0 = unter dem Namen ist keine Ziffer angezeigt).
  • Seite 14 Oder es ist möglich die Paarung mit Rückkehr zum Hauptbildschirm durch wiederholte Betätigung des Pfeils in der linken unteren Ecke (zurück) zu beenden.

  • Seite 15: Aussehen Des Hauptbildschirms Und

    Aussehen Hauptbildschirms Möglichkeiten 3.1 Menü der Haupteinstellung Um in die Haupteinstellung zu kommen, ist die Taste „Einstellung“ zu betätigen. 3.1.1 Einstellung Urlaub Im Menü der Haupteinstellung die Taste „Einstellung Urlaub“ betätigen. Im nächsten Bildschirm ist es möglich, drei unterschiedliche Betriebsmoden wählen.
  • Seite 16 Modus AUS: Das ganze Heizsystem ist ausgeschaltet. Wichtig: Im Falle der Verwendung dieses Modus während der Wintersaison besteht die Gefahr, dass die Temperatur im Objekt unter den Gefrierpunkt sinkt und infolge dessen Schäden entstehen – in diesem Zeitraum ist der frostfreie Modus zu bevorzugen. Frostfreier Modus: Alle Zonen erhalten die eingestellte frostfreie Temperatur –...
  • Seite 17 Display zeigt ausgewählten Modus (Aus/Frostfreier Modus) Datum Beendigung an. Die Funktion Urlaub kann vor dem eingestelltem Rückkehrdatum einfach beendet werden, und zwar mit Betätigung der Taste des ausgewählten Modus… … und mit Betätigung der Taste „STOP“. Im Modus „Zu Hause“ wird der Bemerkung: grundlegende Bildschirm angezeigt, welcher Zugang zu allen Funktionen ermöglicht, und zwar um das Symbol...

  • Seite 18: Installation

    3.1.2 INSTALLATION Die Taste „Installation“ im Menü der Haupteinstellung betätigen. 3.1.2.1 Einstellung – Sprache Mit der Taste „Sprache“ ist es möglich, die Einstellung der Sprache zu ändern – s. Kapitel 2.2 Grundlegende Einstellung. 3.1.2.2 Einstellung – Datum und Uhrzeit Mit der Taste „Datum und Uhrzeit“ ist es möglich, Datum und Uhrzeit zu ändern –...

  • Seite 19: Einstellung - Display

    Bei den Einstellungen, in denen der ausgewählte Parameter in blauem Rahmen steht, ist die Auswahl nicht mehr zu bestätigen. Das Menü ist mittels des Pfeils in der linken unteren Ecke (zurück) zu verlassen. 3.1.2.3 Einstellung – Display Unter der Taste „Display“ ist es möglich, das Format der Einheiten (A) und die Eigenschaften des Displays (B) einzustellen.
  • Seite 20 Auf dem Grundbildschirm die Ikone eines kleinen grünen Schlosses betätigen. Auf dem folgenden Bildschirm das Display absperren, und zwar mit Betätigung der Taste „Absperren“ und ihrer gedrückt Haltung für 5 Sekunden. Das Absperren des Displays wird mit roter Ikone des Schlosses signalisiert.
  • Seite 21 Schlosses signalisiert. Bei Betätigung dieser Ikone und ihrer gedrückt Haltung für 5 Sekunden wird das Display aktiv. Nach 5 Minuten der Inaktivität seitens des Benutzers wird das Display wieder automatisch deaktiviert. 4) „Bildschirmschoner“ – Einschalten/Ausschalten des Bildschirmschoners 4a) Bildschirmschoner – NEIN – der Bildschirmschoner ist deaktiviert Nach einer Minute der Inaktivität seitens des Benutzers wird die Display-Helligkeit auf 50% reduziert.

  • Seite 22: Paarung - Veränderung Und Löschen Der Zonen

    3.1.3 PAARUNG – Veränderung und Löschen der Zonen Mit Betätigung der Taste „Neu/Änderung der Zone“ ist es möglich, eine neue Zone zuzufügen oder eine der bestehenden Zonen modifizieren/ändern. Paarung ist im Kapitel 2.3 beschrieben. Zwecks einfacherer Orientierung sind die schon verwendeten Zonen rot gekennzeichnet.

  • Seite 23: Gsm - Bedienung Mittels Gsm Netzes

    Bestätigung der Löschung mit Betätigung der Taste „Ja“ nötig. 3.1.4 GSM – Bedienung mittels GSM Netzes Hauptbildschirm mit dem geschalteten GSM Modus Die Einstellung der GSM Kommunikation ist nur mit dem angeschlossenen GSM Modul V27 möglich (drahtloser Anschluss oder mittels Kabel). Falls drahtlose Kommunikation...
  • Seite 24 grün zu leuchten. Jetzt die Taste „Paarung“ auf der Zentraleinheit drücken, es erfolgt Paarung der beiden Einheiten. 2. Die Bestätigung erfolgreicher Verbindung erscheint auf dem Display für 5 Sekunden. Jetzt ist die Einstellung des GSM Moduls mittels des „Teilmenüs der Konfiguration“ zu machen. Bildschirm 1: Bildschirm 2:...
  • Seite 25 a) Telefonnummer Dieses Menü wird für Ausfüllung der Telefonnummer verwendet, an die die kurzen Textnachrichten (SMS) über Zustand des Heizsystems gesendet werden. Wichtig: Bei der Telefonnummer ist immer das internationale Format jeweiliger Vorwahl Landes verwenden. Telefonnummer GSM-Modul eingelegten SIM-Karte ist hier niemals einzugeben! b) GSM Test Es ist möglich, die Einstellung der Telefonnummer zu kontrollieren, und zwar mittels Versands einer Probe-...
  • Seite 26 Zu jeder Fehlermeldung wird nur eine SMS mit der Information gesendet, dass die jeweilige Zone zu kontrollieren ist. d) Alarm Temperatur & Temperaturniveau Diese Funktion ist mit Auswahl einer Zone oder des ganzen Objekts („Alles“) in dem Fall zu aktivieren, wann die SMS-Nachricht bei Temperaturabnahme unter eingestelltes Niveau gesendet werden soll.

  • Seite 27: Modus - Heizmodus

    Falls sich die Steuereinheit in einem anderen speziellen Modus befindet (Urlaub, Frostfreier Modus), ist es nötig sich zu vergewissern, dass die für Aktivierung des „Alarms niedriger Temperatur“ eingestellte Temperatur nicht höher ist als der im verwendeten Modus eingestellte Wert. e) Zustandsnachricht Die Steuereinheit kann jeden Mittag eine SMS mit Information über Zustand der einzelnen Zonen senden.

  • Seite 28: Reset

    Tritt man in dieses Menü zum ersten Mal ein, ist kein Betriebsmodus ausgewählt. Den gewünschten Betriebsmodus betätigen, wodurch er mehr markanter wird, und die Wahl mit Betätigung der Taste (OK) bestätigen. Beispiel: für alle Zonen ist der Modus „AUTO“ eingestellt. ACHTUNG –...

  • Seite 29: Statistik

    In der rechten unteren Ecke ist die Version der Software angezeigt. Vor Verwendung ist es nötig sich zu vergewissern, dass die notwendigen Unterlagen zu wiederholter Einstellung der Parameter der Steuereinheit und der einzelnen Zonen zur Verfügung stehen. Das Reset in die Werkeinstellung ist mit Betätigung der Taste „Ja“...
  • Seite 30 Für richtige Verwendung dieser Funktion ist es nötig, den Stromverbrauch der Heizsysteme in den einzelnen Zonen einzustellen (s. Kapitel 3.2). Betätigung der Taste „Anzeigen“ wird ungefähre Verbrauch während der letzten 30 Tage auf dem Display angezeigt. Mit Betätigung der Taste „RESET“...

  • Seite 31: Menü Der Zonen

    Hinweis auf Unvollständigkeit, Abschätzung, Statistiken (das Heizsystem ist in der Zeit des hohen Tarifs, der Störung … ausgeschaltet). 3.2 Menü der Zonen Das Menü dient dazu, die einzelnen Zonen und ihre Einstellung gemäß dem Installationstyp (Kombination der Elemente Thermostat/Empfänger) einzusehen. 3.2.1 Installation 1: Kombination des Empfängers V23 (V25/V26) mit dem Thermostat V22.
  • Seite 32 a) Modus – Heizmodus Der aktuelle Betriebsmodus ist farbig und befindet sich in der Mitte des Bildschirms. Für Änderung des Betriebsmodus sind die Pfeile zu verwenden oder es ist auf die gewünschte Ikone des Modus zu klicken. Heizmoden: Standby-Modus - Ausschalten der Heizung in der Zone Manueller Modus - Erhaltung der manuell eingestellten Temperatur.
  • Seite 33 Frostfreier Modus Einstellung der Zone in frostfreien Modus. Die Solltemperatur kann mittels der Tasten (+) und (-) geändert werden. Automatischer Modus Temperaturregelung nach dem gewählten Programm. Mögliche Auswahl von ab Werk voreingestellten Programmen (P1-P9) oder des eigenen gebildeten Programms. Mit Betätigung der Taste „Programmierungsmenü“ geht man in den nächsten Bildschirm über.
  • Seite 34 Die gewünschten Temperaturwerte mittels (+) und (-) einstellen. Mit entsprechender Taste im unteren Teil des Displays wird die Änderung bestätigt oder aufgehoben. 2/ „Programm“ – Einsicht, Zuordnung oder Änderung des aktuellen Programms „Einsicht des aktuellen Programms“ – Anzeige des Programms für den aktuellen Tag. Anschauen des Programms mittels der Tasten (>) und (<), Übergang zum nächsten Tag mit Betätigung des Tags in der rechten unteren Ecke des Displays.
  • Seite 35 „Zuordnung eines Programms“ – mögliche Auswahl aus 9 voreingestellten Programmen (P1 bis P9) oder dem Benutzerprogramm. Das Benutzerprogramm hat denselben Namen wie die Zone. Für Auswahl des Programms sind die Tasten (<) und (>) zu verwenden. Kopie des Programms: Bei Auswahl des Programms einer anderen Zone...
  • Seite 36 Das Programm ist mit Betätigung der Symbole der einzelnen Temperaturen zu bilden. Die Bewegung in der Zeitachse erfolgt durch die Tasten (>) und (<). Für Beendigung ist die Taste „OK“ zu betätigen, so geht man zu möglicher Modifizierung des Programms für die anderen Tage/den anderen Tag über.
  • Seite 37 Das gebildete Programm kann zukünftig jederzeit nach dem beschriebenen Vorgehen modifiziert werden. b) Umbenennen Änderung des Namens der gewählten Zone aus dem Auswahl, s. Kapitel 2.3.9. Bemerkung: Der Name des Zimmers/Nummer, der rot gekennzeichnet ist, ist schon bei einem anderem Zimmer verwendet.

  • Seite 38: Installation 2

    3.2.2 Installation 2: Empfänger V25 oder V26, direkt mit der Zentraleinheit gepaart. Menü der Einstellung Konfiguration und Einstellung der Parameter der Zone. a) Modus – Betriebsmodus Für Änderung des Betriebsmodus sind die Tasten (<) und (>) zu verwenden oder es ist direkt auf die gewünschte Ikone zu klicken.
  • Seite 39 Der aktuelle Betriebsmodus ist farbig und befindet sich in der Mitte des Bildschirms Auswahl des Modus: Modus AUS Ausschalten der Zone. Modus EIN In diesem Modus ist der Ausgang des Empfängers immer eingeschaltet. Modus Timer Er ermöglicht, den Ausgang des Empfänger für die gewählte Zeit einzuschalten.

  • Seite 40: Funktion Informationen

    3.3 Funktion Informationen Bei Betätigung des Symbols der Information wird eine ausführlichere Nachricht über Zustand des Heizsystems angezeigt. Heizsystem, Regelung ist in Ordnung. Informative Nachricht - das Heizsystem wurde ausgeschaltet (hoher Tarif, Störung im Versorgungsnetz) - Signal des Pilotleiters (für französischen Markt bestimmt) - Anzeiger der Fußbodenbeschränkung, wann Empfänger...

  • Seite 41: Technische Parameter

    Technische Parameter Transport- und C - 40 Lagertemperatur: von -10 C bis +50 Elektrische Schutzart IP30 Typ der Einrichtung Klasse II Temperaturgenauigkeit Einstellung des Temperaturbereichs von 5 C bis 37 C im Komforttemperatur, Schritt nach 0,5 erniedrigte Temperatur C (einstellbar) Urlaub (frostfreie Temperatur) Versorgung...
  • Seite 43 V24 Central Installation Min 20cm 60mm 91 mm 230VAC 50Hz XB XA Max 2,5mm² x 4 or 5 (Blue) Bus for Connexion (Red) V27 unit PPLIMW14048Aa rev:11/06/2013...
  • Seite 44 V range Installation Example...
