Gude GP 100 B 68038 Originalbetriebsanleitung
Verwandte Anleitungen für Gude GP 100 B 68038
Inhaltszusammenfassung für Gude GP 100 B 68038

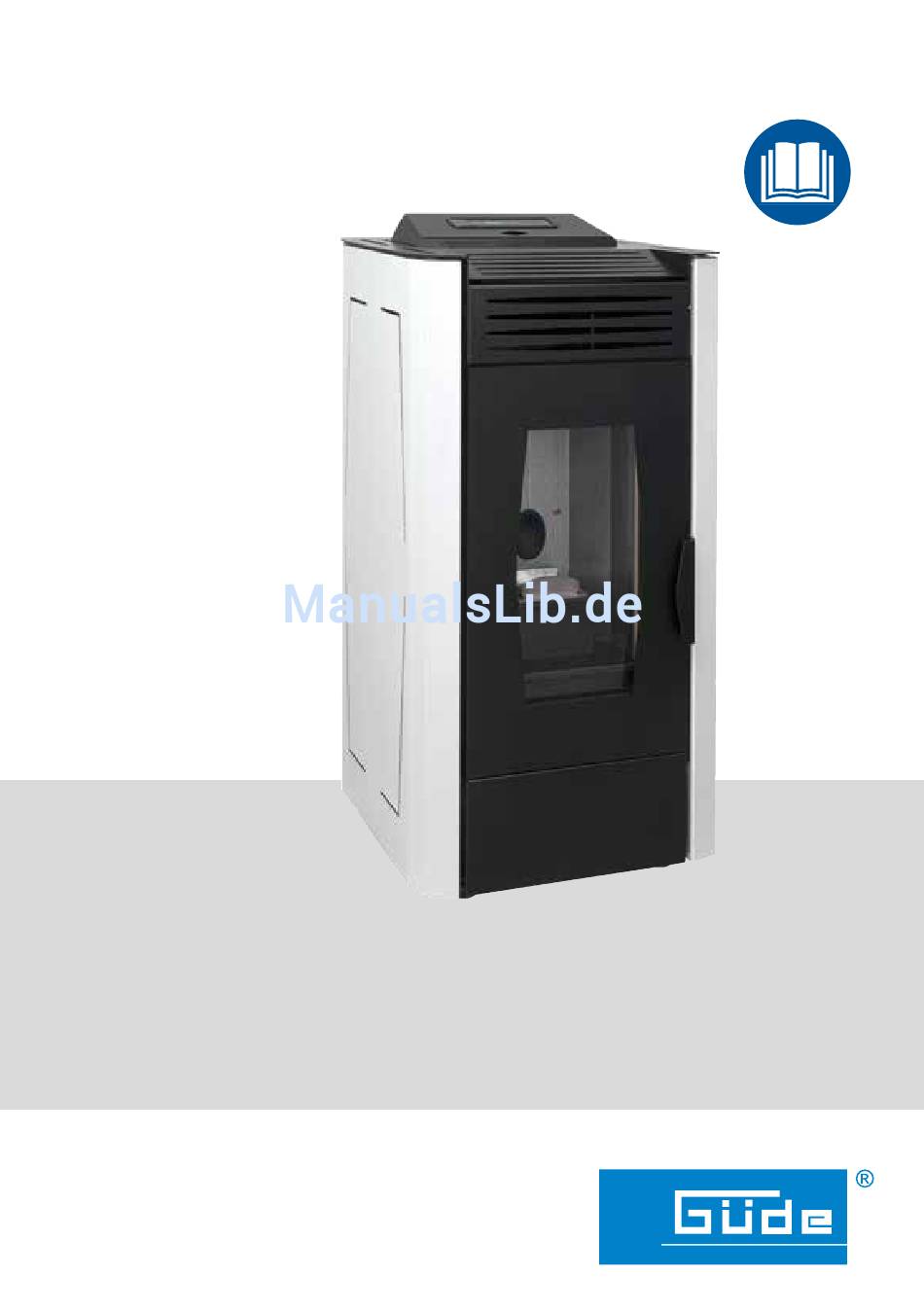

- Seite 1 Originalbetriebsanleitung ------------------- GP 100 B #68038 GP 100 B #68039 GP 100 Tonschiefer GP 100 Buntschiefer #68042 #68044 GP 100 Quarzit GP 100 Sandstein #68043 #68045...
- Seite 2 DEUTSCH Bitte lesen Sie die Betriebsanleitung vor Inbetriebnahme sorgfältig durch.
- Seite 3 __________________________________________________________ IINBETRIEBNAHME Deutsch TECHNISCHE DATEN I ALLGEMEINE SICHERHEITSHINWEISE | BRENNSTOFF | INSTALLATION | ABGASANSCHLUSS | AUFSTELLUNGSRAUM | AUSSENLUFTZUFUHR | ABSTÄNDE | BRANDVORBEUGUNG | AUFBAU/ANSCHLUSS | BETRIEB | BEDIENPANEL | DISPLAY | FERNBEDIENUNG | AUSSCHALTEN | STROMAUSFALL | ERSTINBETRIEBNAHME | TIMER _____________________________________ REINIGUNG ____________________________________________________ ORIGINAL-KONFORMITÄTSERKLÄRUNG ______________________________________________...
- Seite 4 LIEFERUMFANG Betriebs- anleitung...
-
Seite 5: Sicherung
Montage Sicherung Sicherheitsthermostat 0 = Aus – = Ein... -
Seite 6: Technische Daten
Deutsch GP 100 Technische Daten Pelletofen ..............................GP 100 Artikel-Nr.: ........................68038/68039/68042/68043/68044/68045 Nennwärmeleistung (min.-max.) ............................3,1 - 8,8 kW Wirkungsgrad bei max. / min. Betrieb ........................88,45 - 94,49 % Anzahl Heizstufen ......................................5 Füllvolumen Pelletbehälter ................................15 kg Pelletverbrauch (min - max) ............................ca. 0,7 - 2,1 kg/h Brennstoff ................................Holzpellets nach DIN plus Anschluss....................................230 V ~ 50 Hz Leistungsaufnahme in der Zündphase ............................280 W... - Seite 7 Deutsch GP 100 Sollten sich irgendwelche Verständnisprobleme beim Zitierte Normen Lesen der Bedienungsanleitung ergeben, so setzten DIN 18160 Sie sich bitte mit Ihrem Händler in Verbindung. Hausschornsteine - Anforderungen, Planung und Die Wand, vor die das Gerät aufgestellt wird, darf Ausführung nicht aus Holz oder brennbarem Material sein, außer- DIN 51731...
-
Seite 8: Wichtige Hinweise Vor Der Installation
Deutsch GP 100 Beim Kontakt mit Feuchtigkeit quellen sie stark auf. Beim Auspacken vorsichtig vorgehen und darauf Daher müssen Holzpellets während des Transportes achten, dass Seile, Ketten usw. nicht reißen; und bei der Lagerung vor Feuchtigkeit geschützt Verpackung nicht zu sehr neigen, um ein Umkippen werden. -
Seite 9: Mindestsicherheitsabstände
Deutsch GP 100 von 4 m3 je kW Nennwärmeleistung gewährleistet u.s.w.) hervorgerufen wird. In diesem ist. Ist das Volumen geringer, muss über Lüftungsöff- Nebenraum müssen die dauerhaften Öffnungen nungen ein Verbrennungsluftverbund mit anderen den oben beschriebenen Kriterien entsprechen, Räumen hergestellt werden. außerdem darf dieser Raum weder als Garage (Verbundöffnungen mind. -
Seite 10: Verhalten Bei Schornsteinbränden
Deutsch GP 100 Meter) von der Wärmestrahlung und vom Ofen aus dem Schornstein entfernen (ausschlagen) und entfernt zu halten. außerhalb ablöschen. • Sollten sich in der näheren Umgebung Holzdecken • Wenn eine Ausbreitung (Gebäudebrand) droht, oder anderen Abdeckungen aus brennbaren oder kann auch ein Pulverlöscher als letzte Möglichkeit hitzeempfindlichen Materialien befinden, muss benutzt werden. -
Seite 11: Bedienpanel
Deutsch GP 100 Abgassystems regelmäßig kontrollieren oder kontrol- Heizleistung erhöhen oder gewünschte lieren lassen. Programme einstellen und sich im Menü bewegen. Heizleistung senken oder gewünschte Während des Heizbetriebs keine brennbaren Programme einstellen und sich im Menü Gegenständen in der Nähe des Ofens abstellen bewegen. -
Seite 12: Fernbedienung
Deutsch GP 100 Fernbedienung 1. Kontrolle Brennraum und Brennerrost - Achten Sie auf ordentlichen Sitz des Brennerrosts 2. Uhrzeit/ Datum Das drücken der Taste SET ermöglicht die Einstellung des Datums. Es ist möglich den Wochentag, Montag bis Sonntag, die Uhrzeit und das Datum einzustellen. Benutzen Sie die Tasten PROG+ und PROG- um die Optionen anzuzeigen, und die Tasten TEMP+ und Das Gerät kann auch mit einer IR Fernbedienung ver-... - Seite 13 Deutsch GP 100 Zeitschaltuhr/Wochenprogramm 5. Initialladung Achtung: Bei Erstinbetriebnahme ist die Förder- Drücken Sie die die Taste 1 um ins Hauptmenü zu schnecke zum Transport der Pellets noch nicht gelangen. gefüllt, daher ist eine vorherige Initialladung Suchen Sie das Pellet Wochenprogramm durch drü- erforderlich.
-
Seite 14: Stand-By Funktion
Deutsch GP 100 Stand-by Funktion 6) Heizleistung Hier können Sie die Heizleistung mit der der Ofen 1. Drücken Sie die Tasten1 ( Set ) um in die startet auswählen. Der Ofen reguliert später im Menüauswahl zu gelangen. betrieb die Heizleistung selbst, d.h. wenn die 2. -
Seite 15: Fehlerspeicher Zurückzusetzen
Deutsch GP 100 Fehlerspeicher zurückzusetzen Nach Störungsbeseitigungen jeglicher Art (Fehlercodetabelle unten) muss der Pelletofen durch 3-sekündiges Drücken und Halten der Tasten 1 und 3 reaktiviert werden (der Fehlerspeicher wird dadurch zurückgesetzt). Danach den Pelletofen gegebenenfalls abkühlen lassen, den Brennereinsatz reinigen, den korrekten Sitz des Brennereinsatzes sicherstellen und den Ofen erneut starten. -
Seite 16: Inhaltsverzeichnis
Deutsch GP 100 Reinigungsplan Inhaltsverzeichnis: Reinigung & Wartung Seite 17 Reinigung Brenntopf & Brenntopfstütze Seite 17 Reinigung Abstreifer Seite 17 Reinigung Aschekasten Seite 17 Reinigung Glas Seite 17 Reinigung Oberflächen & Verkleidung Seite 18 Reinigung Brennkammer Seite 18 Reinigung Gebläse Seite 19 Service Intervall Seite 20... -
Seite 17: Reinigung & Wartung
Deutsch GP 100 Reinigung und Wartung und Ruß). Die aufgrund einer Fehlzündung nicht verbrannten Pellets dürfen auf keinen Fall wieder Vor irgendeinen Wartungs- bzw. Reinigungsar- verwendet werden. beiten beachten Sie folgende Hinweisen: • Vergewissern Sie sich, dass alle Ofenbauteile Reinigung durch Abstreifer abgekühlt sind;... -
Seite 18: Reinigung Der Oberflächen & Verkleidungen
Deutsch GP 100 Die Sichtscheibe muss vor der Reinigung abge- kühlt sein. Achten Sie darauf das Glas nicht zu zerkratzen oder zu beschädigen. Reinigung der Oberflächen & Verkleidungen Lackflächen/Metallteile: Verwenden Sie zur Reinigung ein angefeuchtetes Abb. 1 Abb. 2 Abb. 3 weiches Tuch. -
Seite 19: Reinigung Der Gebläse (Jährlich Oder Bei Anzeige "Service")
Deutsch GP 100 Reinigung der Gebläse (Jährlich oder bei Anzeige “Service”) Wir empfehlen Ihnen mindestens 1x Jahr bzw. bei Dauernutzung 2x im Jahr diese Wartungsarbeit durchzuführen. Der Ofen ist mit Raum- bzw. Rauchgasgebläsen in der Hinter- bzw. Unterseite des Ofens versehen. Evtl. -
Seite 20: Service Intervall
Deutsch GP 100 7) Ziehen Sie den Schlauch ab ... 9) Jetzt kann der Lüfter herausgenommen werden und der Innenraum mit einem Staubsauer von Schmutz befreit werden. Beim Lüfter nur einen Bürstenaufsatz verwenden! 10) Bauen Sie den Ofen nun in umgekehrter Reihen- folgewieder zusammen. - Seite 21 Deutsch GP 100 Garantiebedingungen für Pelletofen GP 100 A) Die nachstehenden Bedingungen beschreiben die Voraussetzungen und den Umfang unserer Garantieleistung, die vorstehenden Produkte betreffend. In diesem Zusammenhang weisen wir darauf hin, daß unabhängig von dieser Garantie die gesetzlichen und vertraglichen Gewährleistungsansprüche zwischen Verkäufer und Kunden hiervon unberührt bleiben.
- Seite 22 ORIGINAL - KONFORMITÄTSERKLÄRUNG AZONOSSÁGI NYILATKOZAT EU Hiermit erklären wir, dass nachfolgend Ezzel kijelentjük mi, a hogy a lentiekben megjelölt gépipari termék, koncepciója és tervezése, az általunk forgalomba bezeichneten Geräte aufgrund ihrer Konzipierung und kerülő kivitelezésben, megfelel az EU illetékes biztonsági Bauart sowie in den von uns in Verkehr gebrachten és higiéniai szabályzatok alapkövetelményeinek.
- Seite 23 Angewandte harmonisierte Normen Artikelnummer / Bezeichnung der Geräte Harmonised standards used | Normes harmonisées applicables Article No. / Machine description | N° de commande / | Použité harmonizované normy | Použité harmonizované Désignation de l’appareil | Obj. č. / Označení přístrojů | Obj. č. / normy | Gebruikte harmoniserende normen | Applicate norme Označenie prístrojov | Artikel nr.
- Seite 24 GÜDE GmbH & Co. KG Birkichstrasse 6 74549 Wolpertshausen Deutschland Tel.: +49-(0)7904/700-0 Fax.: +49-(0)7904/700-250 eMail: info@guede.com www.guede.com...
