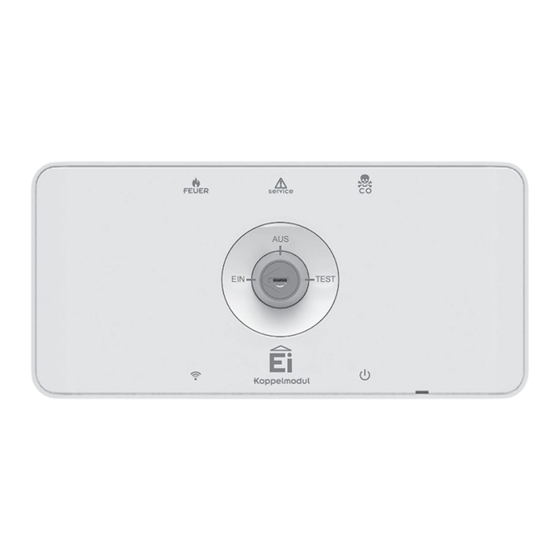

Rauch- / CO-Warnmelder-Koppelmodul
FEUER
service
AUS
EIN
TEST
Koppelmodul
Modell: Ei414
Bedienungsanleitung
Lesen Sie diese Bedienungsanleitung bitte sorgfältig durch und bewahren Sie sie für die gesamte Nutzungsdauer des Produkts auf. Sie
enthält wichtige Informationen über den Betrieb und die Montage/Installation Ihres Rauch- / CO-Warnmelder-Koppelmoduls. Die
Bedienungsanleitung ist als Teil des Produkts zu betrachten.
Falls Sie das Gerät im Auftrag installieren, muss die Bedienungsanleitung den Bewohnern zur Verfügung gestellt werden. Die
Bedienungsanleitung ist an jeden nachfolgenden Nutzer weiterzugeben.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Ei Electronics Ei414
Inhaltszusammenfassung für Ei Electronics Ei414
- Seite 1 FEUER service TEST Koppelmodul Modell: Ei414 Bedienungsanleitung Lesen Sie diese Bedienungsanleitung bitte sorgfältig durch und bewahren Sie sie für die gesamte Nutzungsdauer des Produkts auf. Sie enthält wichtige Informationen über den Betrieb und die Montage/Installation Ihres Rauch- / CO-Warnmelder-Koppelmoduls. Die Bedienungsanleitung ist als Teil des Produkts zu betrachten.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite 1. Überblick ..............................2. Anschlussdiagram ..........................3. Installation ............................4. Hauscodierung ............................. 5. Testen ..............................6. Störungsmeldungsrelais ........................7. Benutzerinformationen ........................8. Fehlersuche Funkverbindung ......................9. Technische Daten ..........................10. Service & Garantie ..........................11. Kontakt .............................. -
Seite 3: Überblick
Das Koppelmodul Ei414 bietet eine Schnittstelle zwischen einem Funkwarnmeldesystem von Ei Electronics und Anlagen der Sicherheits-, Brandmelde- und Gebäudetechnik, entweder kabellos über Funk oder kabelgebunden über ein geeignetes Kabel z.B. (Y(ST)Y 2 x 0,60...0,80 mm²). Das Ei414 dekodiert von den Funkeinheiten stammende Funk- „Rauch-“ und/oder „CO-“Signale und aktiviert die entsprechenden Relais, um mit den Anlagen der Sicherheits-, Brandmelde- und Gebäudetechnik Daten... - Seite 4 230V-System Funkwarnmeldesystem für Rauchwarnmelder Batteriebetriebenes kabelloses Rauch-, Hitze- & Kohlenmonoxid-Warnmeldesystem RF-Rauchwarnmelder RF-Rauchwarnmelder RF-CO-Warnmelder RF-Hitzewarnmelder RF-Rauchwarnmelder Warnmeldersteuerung Koppelmodul Warnmeldersteuerung Koppelmodul RF-Rauchwarnmelder Modellnr. - Warnmelder Bemerkung Rauchwarnmelder der Reihen Ei140 und Ei160 Die Warnmelder müssen auf Ei168 Funkmontagesockeln montiert sein Ei262 Netzbetriebene Kohlenmonoxid-Warnmelder Der Ei262 besitzt integrierte Funktechnologie Rauchwarnmelder der Reihen Ei605 &...
-
Seite 5: Anschlussdiagram
Brandmelde- und Fire / CO Alarm Controller Ei208WRF Ei650RF Ei168RC Ei262 Ei450 Gebäudetechnik Funk- Alarmsignal Feueralarm 11 - 30VDC FEUER service Service TEST 230VAC CO-Alarm Koppelmodul Ei414 Die Klemmenbelegung ist Abhängig von der Anschaltung der Anlagen der Sicherheits-, Brandmelde- oder Gebäudetechnik... - Seite 6 Fire / CO Alarm Controller Brandmelde- und Ei208WRF Ei650RF Ei168RC Ei262 Ei450 Externe Gebäudetechnik Ansteuerung Funk- Alarmsignal Feueralarm FEUER service TEST Externe Ansteuerung 230VAC Koppelmodul Ei414 Die Klemmenbelegung ist Abhängig von der Anschaltung der Anlagen der Sicherheits-, Brandmelde- oder Gebäudetechnik...
-
Seite 7: Installation
3. Installation DIP-Schalter (Standard) Schraubenbefestigungen Antenne Anschluß einer Feuer-Relais Anlagen der Sicherheits-, Service-Relais Brandmelde- CO-Relais Gebäudetechnik Schraubenbefestigungen Funk-LED Notstrom-Batterieschalter Bitte beachten: Obige Darstellung der OEM-Sensorinstallation dient lediglich der Veranschaulichung. Die richtige Konfiguration ist aus den Anweisungen des Sensorherstellers ersichtlich Schraubenbefestigungen... - Seite 8 Funk-LED Notstrom-Batterieschalter Bitte beachten: Obige Darstellung der OEM-Sensorinstallation dient lediglich der Veranschaulichung. Die richtige Konfiguration ist aus den Anweisungen des Sensorherstellers ersichtlich Schraubenbefestigungen Eingänge zum Senden eines Feuersignales Spannungseingang an das Funksystem. Diese Eingänge aktivieren Spannungsfreie Kontakte auch das Feuer-Relais Gleichstromeingang 11-30V Spannungsversorgung Wechselstromeingang 230V...
-
Seite 9: Montage Und Verdrahtung
Warnung: Zur Vermeidung von Verletzungen muss diese Vorrichtung gemäß den Installationsanweisungen sicher an der Wand angebracht werden. 1. Montieren Sie das Ei414 an geeigneter Stelle an einer Wand unter Verwendung der mitgelieferten Befestigungen und nicht in der Nähe von Objekten, die das Funksignal blockieren könnten (d.h. - Seite 10 8. tellen Sie den Schalter mit dem mitgelieferten Schlüssel in Stellung ‚TEST, um den Systemtest einzuleiten (siehe Abschnitt ,,TESTEN‘‘). Rückansicht: optionale Bei einer externen Gleichstromquelle mit 11 - 30V Verkabelung mit Kabelkanal 1. Das Ei414 sollte sich neben der externen Gleichstromquelle befinden.
- Seite 11 Ausbruchstelle (USV = unterbrechungsfreie Stromversorgung). Licht-Dimmer-Stromkreise - Das Ei414 darf nicht mit Strom von einem Licht-Dimmer-Stromkreis versorgt werden. Das Ei414 darf nicht angeschlossen sein, wenn die Isolierung der Hausverdrahtung mit hohen Spannungen geprüft wird, d.h., verwenden Sie niemals einen Hochspannungs-Isolierungsprüfer für das Gerät. Das Gerät darf keinem...
- Seite 12 Bedienung DIP-Schalter (zur Einstellung des Ansprechverhaltens der Relais) Das Ei414 enthält DIP-Schalter, die festlegen, ob das Gerät in kontinuierlichem Modus oder durch eine = Schalter Impulsoperation arbeitet. = Schalter = Schalter = Schalter = Schalter Normaler Betriebsmodus (Standard) — kontinuierlicher Betrieb, kein Impuls, keine Verzögerung - Schalter 1 &...
- Seite 13 TEST Ei414 wird In Stellung ‚EIN‘ reagiert In Stellung‚ TEST‘ reagiert Stellung ‚AUS‘ das Ei414 nur auf ein Ei414 ausgeliefert. F e u e r a l a r m s i g n a l Testknopf-Signal (aktiviert (aktiviert Feuer-...
-
Seite 14: Hauscodierung
4. Hauscodierung Es ist wichtig, das Ei414 mit demselben Hauscode zu versehen, wie alle anderen Funkwarnmelder und Funkeinheiten in dem System, um eine Kommunikation mit anderen Systemen in der Nähe auszuschließen. Ohne Hauscodierung kann es zu Systemfehlern kommen. WARNUNG Drücken Sie die Hauscodierungstaste an der Unterseite... - Seite 15 -Einheiten in dem System entsprechen. Ein System mit 2 x Rauchwarnmelder, 1 x CO-Warnmelder, 1 x Alarmcontroller Ei450 und 1 x Ei414 führt zu 5 blauen Blinksignalen. Es kann bis zu 10 Minuten dauern, bis alle 5 Blinksignale ausgegeben werden.
- Seite 16 -Einheiten außerhalb der Hauscodierungsgruppe Daten aus. Tum manuellen Beenden des Hauscodierungsmodus drücken Sie die Hauscodierungstaste auf der Rückseite der Ei414. Lassen Sie die Taste los, wenn die Funk-LED blau leuchtet. Diese Einheit sendet dann ein Signal zum Beenden des Hauscodierungsmodus an alle anderen Funkwarnmelder und -Einheiten, damit diese den Hauscodierungsmodus beenden.
-
Seite 17: Hauscodierung Aufheben
Funkwarnmelder und -Einheiten in dem System zurückzusetzen und erneut mit der Hauscodierung zu versehen. Zum Zurücksetzen des Ei414 drücken Sie die Hauscodierungstaste und halten diese gedrückt bis die Funk-LED blau blinkt. Jetzt lassen Sie die Hauscodierungstaste los. Hierdurch wird das Ei414 zurückgesetzt. -
Seite 18: Testen
5. Testen Nach der Montage/Installation ist das Ei414 durch den Monteur zu testen. Dieser Test dient primär dazu, die Funktionalität des gesamten Systems sicherzustellen, also des Funk-Warnmeldesystems zusammen mit der Anlagen der Sicherheits-, Brandmelde- oder Gebäudetechnik. Der ‚TEST‘-Modus erlaubt es dem Monteur, jeden Warnmelder einzeln zu... -
Seite 19: Störungsmeldungsrelais
2. Wenn das System mit dem Ei450 Alarm-Controllers getestet wird, wird nur das Feuer-Relais im Ei414 aktiviert. Das CO-Relais wird bei einem derartigen Test nicht aktiviert. (Wichtig: Halten Sie den Testknopf solange gedrückt, bis das Feuer- Relais aktiviert wird.) 6. Störungsmeldungsrelais Das Ei414 Koppelmodul bietet die Möglichkeit, Störungen der Geräte zu erkennen und das Störungsrelais... -
Seite 20: Benutzerinformationen
Drücken der Test-Taste des Ei450 Alarm Controllers. 7. Benutzerinformationen Die Installation eines Ei414 Feuer-/CO-Warnmelder-Koppelmoduls an Anlagen der Sicherheits-, Brandmelde- oder Gebäudetechnik bietet dem Benutzer zusätzlichen Schutz. Es ist jedoch wichtig, sämtliche Rauch-/ Hitze-/CO-Warnmelder in regelmäßigen Abständen zu testen. - Seite 21 4. Nach einer Reparatur oder Wartung einer Systemkomponente bzw. nach Arbeiten an der Hauselektrik. Lesen Sie bitte den Abschnitt ,,Bedienung‘‘ der Bedienungsanleitung des Ei450, um weitere Informationen über das Testen des Funk-Systems zu erhalten. Bei Ertönen des Warnmeldesystems Anm.: Wenn die Anlage der Sicherheits-, Brandmelde- oder Gebäudetechnik (oder vergleichbares) eine Notfallevakuierung angeordnet hat, folgen Sie bitte den Anweisungen im Falle eines Notfalls.
-
Seite 22: Fehlersuche Funkverbindung
Falls beim Überprüfen der Funkverbindung einige der Warnmelder nicht reagieren, wiederholen Sie die unter ,,Hauscodierung‘‘ aufgeführten Schritte: (i) Stellen Sie sicher, dass die Ei414 ordnungsgemäß aktiviert wurde. Vergewissern Sie sich, dass der Einschaltvorgang wie in Abschnitt ,,Installation‘‘ beschrieben abläuft. (ii) Versetzen Sie das Ei414 und/oder drehen/versetzen Sie die Funkwarnmelder. Es gibt viele verschiedene Gründe dafür, warum die Funksignale nicht alle Warnmelder in Ihrem System erreichen. -
Seite 23: Technische Daten
9. Technische Daten Strombedarf: Stromversorgungsnetz 230V AC oder 11 - 30V DC Funkreichweite: Über 100 Meter im Freien Visuelle Funkanzeige: Blaue LED zeigt Funkaktivität an Visuelle Stromvers.-Anzeige: Grüne LED zeigt vorhandene Spannungsversorgung 230V AC bzw. 11-30V DC Alarmanzeige: Rote LED für Feuer (markiert) - Rote LED für CO (markiert) Service-Anzeige: Rote LED (markiert) Funkfrequenz:... -
Seite 24: Service & Garantie
10. Service & Garantie Sollte das Ei414 aus irgendeinem Grund ersetzt werden müssen, darf es nur von einer Elektrofachkraft vom Netz getrennt werden. Das Gerät sollte dann zur Reparatur oder zum Austausch an die auf dem Gerät oder in dieser Anleitung aufgeführte Adresse geschickt werden. Beschreiben Sie den Fehler und legen Sie den Kaufbeleg bei. - Seite 25 0889 Hiermit erklärt Ei Electronics, dass dieses Rauch- / CO-Warnmelder- Koppelmodul Ei414 die wesentlichen Anforderungen und anderen einschlägigen Bestimmungen der Richtlinie 1999/5/EC einhält. Die Konformitätserklärung kann unter www.eielectronics.com/compliance eingesehen werden.
- Seite 26 Block G2 Das durchgekreuzte Abfalltonnensymbol auf Ihrem Produkt weist Sie darauf hin, dass dieses Produkt nicht mit dem normalen Haushaltsabfall entsorgt werden soll. sachgemäße Entsorgung verhindert mögliche Gefährdungen der Umwelt und der Gesundheit von Menschen. Wenn Sie dieses Produkt entsorgen, dann trennen Sie es bitte von den sonstigen Abfällen, um sicherzustellen, dass es umweltgerecht recycelt werden kann.
-
Seite 28: Kontakt
Ei Electronics GmbH Shannon Industrial Estate, Vertriebsbüro, Königsallee 60F, Shannon, Co. Clare, Ireland. 40212 Düsseldorf, Deutschland. Fon: Telefon: +353 (0)61 471277 0211 / 8 903 296 Fax: 0211 / 8 903 999 www.eielectronics.com vertrieb@eielectronics.de www.eielectronics.de © Ei Electronics 2015 P/N B18198 Rev0...
