CP-D27WN/CP-D32WN/CP-DW25WN

Bedienungsanleitung (detailliert)

Benutzerhandbuch

Vielen Dank, dass Sie diesen Projektor erworben haben.

WARNUNG

zugehörigen Handbücher. Lesen Sie zuerst die "Sicherheits-Richtlinien" und

verwahren Sie die Handbücher nach dem Lesen an einem sicheren Platz.

Über dieses Handbuch

In dieser Anleitung werden verschiedene Symbole verwendet. Die Bedeutung

dieser Symbole ist im Folgenden beschrieben.

WARNUNG

VORSICHT

ZUR BEACHTUNG Dieses Kennwort macht auf Fehler aufmerksam, die eine Störung

• Die Informationen in diesem Handbuch können ohne vorherige

HINWEIS

Ankündigung geändert werden.

• Die Darstellungen in dieser Bedienungsanleitung dienen rein illustrativen Zwecken.

Sie können leicht vom eigentlichen Projektor abweichen.

• Der Hersteller übernimmt keine Verantwortung für etwaige in diesem

Handbuch enthaltene Fehler.

• Die Vervielfältigung, Übertragung oder Verwendung dieses Dokuments oder

dessen Inhalts ist ohne ausdrückliche schriftliche Genehmigung nicht gestattet.

Anerkennung von Warenzeichen

• Mac

ist ein eingetragenes Warenzeichen der Apple Inc.

• Windows

, DirectDraw

Corporation in den USA und/oder anderen Ländern.

• VESA und DDC sind Warenzeichen der Video Electronics Standard Association.

• HDMI, das HDMI-Logo und High-Denition Multimedia Interface sind Warenzeichen bzw.

eingetragene Warenzeichen von HDMI Licensing LLC.

• Das Warenzeichen PJLink betrifft Warenzeichenrechte in Japan, den

Vereinigten Staaten von Amerika und anderen Ländern und Gebieten.

• Blu-ray Disc

und Blu-ray

Alle anderen Warenzeichen benden sich im Besitz ihrer jeweiligen Eigentümer.

►Lesen Sie vor dem Gebrauch dieses Geräts sämtliche

Dieses Symbol weist auf Information hin, die bei Nichtbeachtung

möglicherweise zu Unfällen mit Verletzungen oder sogar

Todesfolge führen kann.

Dieses Symbol weist auf Information hin, die bei Nichtbeachtung

möglicherweise zu Unfällen mit Verletzungen oder Sachschäden führen kann.

verursachen können.

Bitte beachten Sie die Seiten, auf die nach diesem Symbol

hingewiesen wird.

und Direct3D

sind eingetragene Warenzeichen der Blu-ray Disc Association.

sind eingetragene Warenzeichen von Microsoft

Inhaltsverzeichnis

Kapitel

Inhaltsverzeichnis

Fehlerbehebung

Inhaltszusammenfassung für PJLink CP-D27WN

Seite 1 • VESA und DDC sind Warenzeichen der Video Electronics Standard Association. • HDMI, das HDMI-Logo und High-Denition Multimedia Interface sind Warenzeichen bzw. eingetragene Warenzeichen von HDMI Licensing LLC. • Das Warenzeichen PJLink betrifft Warenzeichenrechte in Japan, den Vereinigten Staaten von Amerika und anderen Ländern und Gebieten. • Blu-ray Disc und Blu-ray sind eingetragene Warenzeichen der Blu-ray Disc Association.
Seite 2: Bedeutung Der Symbole
Lesen Sie zuerst diese Sicherheits-Richtlinie durch. Projektor Bedienungsanleitung - Sicherheits-Richtlinien Vielen Dank, dass Sie diesen Projektor erworben haben. WARNUNG • Lesen Sie alle Handbücher, die zum Projektor gehören, damit Sie die Bedienung verstanden haben. Verwahren Sie die Handbücher nach dem Lesen an einem sicheren Platz. Eine falsche Behandlung des Produkts kann zu Verletzungen und zu Beschädigungen führen.
Seite 3: Sicherheitsvorkehrungen
Sicherheitsvorkehrungen WARNUNG Im Falle einer Störung den Projektor niemals weiterbenutzen. Anormale Erscheinungen, wie Rauch, seltsamer Geruch, kein Bild, kein Ton, zu lauter Ton, Beschädigung von Gehäuse, Elementen oder Kabeln, Eindringen von Flüssigkeiten oder Fremdkörpern usw., können einen Brand oder elektrischen Schlag verursachen. In solchen Fällen sofort den Netzschalter ausschalten, und dann den Netzstecker von der Netzsteckdose abziehen.
Seite 4 Sicherheitsvorkehrungen (Fortsetzung) WARNUNG Beachten Sie hohe Temperaturen des Projektors. Bei eingeschalteter Lampe werden hohe Temperaturen erzeugt. Diese können einen Brand oder Verbrennungen verursachen. Lassen Sie in Haushalten mit Kindern besondere Vorsicht walten. Vermeiden Sie eine Berührung des Objektivs, der Lüfter und der Ventilationsöffnungen während oder unmittelbar nach dem Gebrauch, um eine Verbrennung zu verhüten.
Seite 5 Sicherheitsvorkehrungen (Fortsetzung) WARNUNG Die Lichtquellenlampe vorsichtig handhaben. Der Projektor ist mit einer Quecksilberdampf-Hochdrucklampe aus Glas ausgestattet. Die Lampe kann durchbrennen oder mit einem lauten Knall platzen. Wenn die Lampe platzt, können Glassplitter in das Lampengehäuse fallen und quecksilberhaltige Dämpfe aus den Lüftungsschlitzen des Projektors entweichen.
Seite 6 Sicherheitsvorkehrungen (Fortsetzung) VORSICHT Beim Transportieren des Projektors Sorgfalt walten lassen. Missachtung kann zu Verletzungen oder Beschädigung führen. • Den Projektor nicht während des Betriebs bewegen. Ziehen Sie das Netzkabel und alle Anschlusskabel ab, und schließen Sie den Objektivschieber oder den Objektivdeckel, bevor Sie den Projektor bewegen.
Seite 7 Sicherheitsvorkehrungen (Fortsetzung) VORSICHT Das Netzkabel zur Aufbewahrung abziehen. • Aus Sicherheitsgründen ist das Netzkabel abzuziehen, wenn der Projektor längere Zeit nicht benutzt wird. Netzstecker aus • Vor der Reinigung den Projektor ausschalten und vom Stromnetz trennen. Eine der Steckdose Missachtung kann zu einem Brand oder elektrischen Schlag führen. ziehen.
Seite 8 Sicherheitsvorkehrungen (Fortsetzung) HINWEIS Über Verbrauchsteile. Die Lampe, LCD-Panele, Polarisationsfilter und anderer optischer Komponenten sowie Luftfilter und Kühlgebläse haben unterschiedliche Lebensdauern. Es kann erforderlich wrede, diese Teile nach längerer Verwendung auszutauschen. • Diese Produkt ist nicht für lange ununterbrochene Verwendung konstruiert. Bei ununterbrochener Verwendung für 6 Stunden oder länger oder bei täglicher Verwendung für 6 Stunden oder mehr (auch wenn nicht ununterbrochen) oder bei langer wiederholter Verwendung kann die Lebensdauer verkürzt werden, und Austausch dieser Teile kann erforderlich werden, auch wenn seit Inbetriebnahme noch...
Seite 9 Lampe WARNUNG HOCHSPANNUNG HOHE TEMPERATUR HOCHDRUCK Der Projektor ist mit einer Quecksilberdampf-Hochdrucklampe aus Glas ausgestattet. Die Lampe kann mit einem lauten Knall platzen oder ausbrennen, wenn Sie Erschütterungen ausgesetzt, verkratzt oder, wenn Sie heiss ist, angefasst wird. Außerdem kann dies geschehen, wenn sie abgenutzt ist. Beachten Sie, dass die Lampen eine ganz unterschiedliche Lebensdauer habe.
Seite 10: Richtlinien Und Vorschriften
Richtlinien und Vorschriften FCC-Warnhinweis Dieses Gerät entspricht den Bestimmungen von Abschnitt 15 der FCC-Richtlinien. Das Gerät kann nur unter den beiden folgenden Bedingungen betrieben werden: (1) Das Gerät verursacht keine störenden Interferenzen und (2) das Gerät muss alle empfangenen Interferenzen einschließlich Interferenzen, die einen unerwünschten Betrieb verursachen, akzeptieren.
Seite 11: Inhaltsverzeichnis
Inhalt Einleitung ....3 Menü SETUP ....43 , D- Merkmale ..... 3 ZOOM SHIFT ILDPOSITION...
Seite 12: Einleitung
Einleitung Einleitung Merkmale Der Projektor bietet vielseitige Einsatzmöglichkeiten durch die folgenden Merkmale. Das einzigartige optische System erzeugt bei kurzem Abstand ein großes Projektionsbild für die unterschiedlichsten Anwendungen. Das Doppelschicht-Filtersystem soll länger halten und erfordert weniger Wartung. Der HDMI-Anschluss unterstützt verschiedene Bildgeräte, die digitale Schnittstellen haben, um schärfere Bilder auf den Bildschirm zu bekommen.
Seite 13: Befestigen Der Objektivkappe
Einleitung Befestigen der Objektivkappe Um Verlust der Objektivkappe zu vermeiden, Objektivdeckel befestigen Sie bitte die Objektivkappe mit dem Riemendurchführung Riemenschlitz mitgelieferten Riemen am Projektor. Befestigen Sie den Riemen in der Riemendurchführung, wie in der Abbildung für Schritt 1 dargestellt. Beachten Sie dabei bitte, dass der Knoten im Riemen zur Befestigung des Objektivdeckels dient, wie in Schritt 2.
Seite 14: Teilebezeichnungen
Einleitung Teilebezeichnungen Projektor HEISS! (1) Bedienfeld ( 103) (2) Lampenabdeckung ( Die Lampeneinheit ist im Inneren. (3) Fernbedienungssensoren ( 107) (4) Objektiv ( (5) AC IN HEISS! (Netzanschluss) ( (13) (6) Anschlüsse ( (7) Abluftöffnung (12) 13, 21, 48) (8) Lautsprecher ( (11) (9) Nivellierfüße (x 2) ( (10) Abstandhalter (...
Seite 15: Anschlüsse ( 10 ~ 15)
Einleitung Teilebezeichnungen (Fortsetzung) Bedienfeld (1) Taste STANDBY/ON ( (2) Taste INPUT ( 19, 110) (3) Anzeige POWER ( 110) (4) Anzeige TEMP ( 110) (5) Anzeige LAMP ( (6) MENU / Cursortaste ( 10 ~ 15) Anschlüsse ( (1) USB TYPE A Anschluss (x2) (9) AUDIO OUT (R/L) Anschlüsse (2) LAN Anschluss (10) COMPUTER IN1 Anschluss...
Seite 16: Cursortasten
Einleitung Teilebezeichnungen (Fortsetzung) Fernbedienung (10) (1) Taste VIDEO ( (2) Taste COMPUTER ( VIDEO COMPUTER MY SOURCE/ DOC.CAMERA (3) Taste SEARCH ( ASPECT AUTO SEARCH BLANK (16) (12) (4) Taste STANDBY/ON ( MAGNIFY FREEZE PAGE VOLUME (14) (5) Taste ASPECT ( DOWN (11) (6) Taste AUTO (...
Seite 17: Einrichten
Einrichten Einrichten Stellen Sie den Projektor entsprechend der Umgebung und dem Verwendungszweck auf. Anordnung Siehe Tabellen T-1 oder T-2 und die Abbildungen F-1 und F-2 am Ende dieser “Bedienungsanleitung (Kurzform)”, um die Größe des Bildschirms und den Projektionsabstand zu bestimmen. Die in der Tabelle enthaltenen Werte beziehen sich auf ein Bildschirmbild mit maximalerGröße.
Seite 18 Einrichten Anordnung (Fortsetzung) ►Stellen Sie den Projektor an einem kühlen Ort auf und achten WARNUNG Sie auf ausreichende Lüftung. Die hohe Temperatur des Projektors kann zu Bränden, Verbrennungen und/oder Fehlfunktionen am Projektor führen. • Die Lüftungsöffnungen des Projektors dürfen nicht verstopft, blockiert oder anderweitig verdeckt werden. •...
Seite 19: Anschließen Der Geräte
Einrichten Anordnung (Fortsetzung) • Vom Projektor kann ein Klappergeräusch zu hören sein, wenn er HINWEIS geneigt, bewegt oder geschüttelt wird. Das Geräusch wird durch die sich bewegende Luftstrom-Regelklappe im Projektor erzeugt. Dies sollte nicht als Störung oder Fehlfunktion ausgelegt werden. •...
Seite 20 Einrichten Anschließen der Geräte (Fortsetzung) Informationen zur Plug & Play-Funktionalität • Plug-and-Play ist eine Funktion des Betriebssystems des Computers und dessen Peripheriegeräten (u.a. Display-Geräten). Dieser Projektor ist mit VESA DDC 2B kompatibel. Plug-and-Play kann durch Anschließen dieses Projektors an einem Computer erzielt werden, der mit VESA DDC (Displaydatenkanal) kompatibel ist.
Seite 21 Einrichten Anschließen der Geräte (Fortsetzung) • Vergewissern Sie sich vor dem Anschluss des Projektors an einen HINWEIS Computer in der Bedienungsanleitung des Computers, dass der an den Projektor ausgegebene Signalpegel sowie die Synchronisierungsmethoden und Bildschirmauösung mit dem Projektor kompatibel sind. - Manche Signale benötigen einen Adapter zur Eingabe in diesen Projektor.
Seite 22 Einrichten Anschließen der Geräte (Fortsetzung) • Wenn Sie ein USB-Speichermedium wie z. B. einen USB-Stick an den USB TYPE A-Anschluss anschließen und den Anschluss als Eingangsquelle 85). auswählen, können Sie die auf dem Gerät gespeicherten Bilder betrachten ( • Sie können ein dynamisches Mikrofon mit 3,5-mm-Ministecker an den MIC- Anschluss anschließen.
Seite 23 Einrichten Anschließen der Geräte (Fortsetzung) Um die Netzwerkfunktionen des Projektors verwenden zu können, verbinden Sie den LAN-Anschluss über ein LAN-Kabel mit dem LAN-Anschluss des Computers oder mit einem Zugangspunkt, der über ein drahtloses LAN mit dem Computer verbunden ist. Zur Verwendung der Funktion NETZBRÜCKE verbinden Sie auch den CONTROL-Anschluss und einen RS-232C-Anschluss des externen Geräts zur Kommunikation als ein Netzwerkterminal.
Seite 24 Einrichten Anschließen der Geräte (Fortsetzung) • Wenn ein übergroßes USB-Speichermedium beim Anschluss den HINWEIS LAN-Anschluss blockieren würde, schließen Sie das USB-Speichermedium über ein USB-Verlängerungskabel an. • Der HDMI-Port dieses Modells ist kompatibel mit HDCP (High-bandwidth Digital Content Protection) und kann daher das Videosignal von mit HDCP- kompatiblen DVD-Playern usw Anzeigen.
Seite 25: Stromversorgung Anschließen
Einrichten Stromversorgung anschließen Schließen Sie die Netzleitung an den AC IN (Netzanschluss) des Projektors an. Stecken Sie den Stecker der Netzleitung in die Steckdose. Nachdem die Stromversorgung einige Sekunden lang anliegt, leuchtet die POWER-Anzeige konstant orangefarben auf. Netzleitung AC IN 56), Bitte denken Sie daran, dass bei aktivierter DIREKTSTROM AN-Funktion ( der Anschluss der Stromversorgung zum Einschalten des Projektors führt.
Seite 26: Fernbedienung
Fernbedienung Fernbedienung Einsetzen von Batterien Bitte legen Sie vor der Verwendung der Fernbedienung Batterien ein. Wenn eine Fehlfunktion an der Fernbedienung auftritt, müssen die Batterien ersetzt werden. Wenn Sie die Fernbedienung längere Zeit nicht verwenden wollen, nehmen Sie die Batterien aus der Fernbedienung und lagern Sie sie an einem sicheren Ort. Drücken Sie gegen den Haken am Batteriedeckel und entfernen Sie ihn.
Seite 27: Ändern Der Frequenz Des Fernbedienungssignals
Fernbedienung Ändern der Frequenz des Fernbedienungssignals Die als Zubehör gelieferte Fernbedienung hat zwei Signalfrequenzmodi ASPECT AUTO SEARCH BLANK Modus 1:NORMAL und Modus 2:HOCH. Wenn die Fernbedienung FREEZE MAGNIFY PAGE VOLUME nicht richtig funktioniert, versuchen Sie, die Signalfrequenz zu ändern. DOWN Zum Einstellen des Modus halten Sie gleichzeitig die beiden MY BUTTON KEYSTONE...
Seite 28: Gerät Ein/Aus
Gerät ein/aus Gerät ein/aus Taste STANDBY/ON Einschalten des Geräts POWER-Anzeige Prüfen Sie, ob die Netzleitung ordnungsgemäß und fest im Projektor und in der Steckdose eingesteckt ist. Achten Sie darauf, dass die POWER- 110). Anzeige konstant orange leuchtet ( Entfernen Sie dann die Objektivklappe. Drücken Sie die STANDBY/ON-Taste am Projektor oder der Fernbedienung.
Seite 29: Ausschalten Des Geräts
Gerät ein/aus Einschalten des Geräts (Fortsetzung) WARNUNG ►Ein starkes Licht wird abgegeben, wenn der Projektor eingeschaltet ist. Blicken Sie nicht in das Objektiv des Projektors oder durch die Öffnungen des Projektors in das Gerät. ►Berühren Sie nicht während des Betriebs oder kurz danach die Umgebung von Lampenabdeckung und Abluftöffnungen;...
Seite 30: Betrieb
Betrieb Betrieb VOLUME +/- -Taste Einstellen der Lautstärke Verwenden Sie die VOLUME+/VOLUME- -Taste zur Einstellung der VIDEO COMPUTER MY SOURCE/ DOC.CAMERA Lautstärke. ASPECT AUTO SEARCH BLANK Ein Dialog erscheint im Bild, um bei der Einstellung der Lautstärke MAGNIFY FREEZE PAGE VOLUME zu helfen.
Seite 31 Betrieb Ein Eingangssignal wählen (Fortsetzung) Drücken Sie die COMPUTER-Taste an der Fernbedienung. COMPUTER-Taste Bei jedem Drücken der Taste schaltet der Projektor seinen Eingangsanschluss vom aktuellen Anschluss um wie folgt. VIDEO COMPUTER MY SOURCE/ DOC.CAMERA ASPECT AUTO SEARCH BLANK COMPUTER IN1 COMPUTER IN2 MAGNIFY FREEZE...
Seite 32: Suchen Eines Eingangssignals
SYSTEMEIGEN Bei einem Eingangssignal vom LAN-, USB TYPE A- oder USB TYPE B-Anschluss oder wenn kein Signal vorhanden ist CP-D27WN, CP-D32WN: 4:3 (fest) CP-DW25WN: 16:10 (fest) ● Die ASPECT-Taste funktioniert nicht, wenn kein richtiges Signal eingegeben wird. ● Der Modus NORMAL bewahrt das originale Seitenverhältnis.
Seite 33: Ausrichten Des Projektors Über Die Einstellfüße
Betrieb Ausrichten des Projektors über die einstellfüße Am Unterteil vorne kann die Neigung und am Unterteil hinten die horizontale Einstellung des Projektors vorgenommen werden. Der Projektor wird mit einem am hinteren Hebefuß installierten Abstandhalter geliefert und ist sofort einsatzbereit. Falls erforderlich, können Sie den Abstandhalter entfernen und die Hebefüße per Hand drehen, um exaktere Einstellungen vorzunehmen.
Seite 34: Automatische Einstellung Anwenden
Bildschirmmenü verschoben, wobei sich die Bildposition selbst jedoch nicht 30). verändert ( ● Bei Einstellung von D-ZOOM auf 256 (gesamter Bildschirm) wird die Einstellung von D-SHIFT unwirksam. (CP-D27WN, CP-D32WN) ● Bei Einstellung von D-ZOOM auf 320 (gesamter Bildschirm) wird die Einstellung von D-SHIFT unwirksam. (CP-DW25WN)
Seite 35: Korrektur Der Trapezverzerrung
Betrieb Taste KEYSTONE Korrektur der trapezverzerrung Drücken Sie die Taste KEYSTONE an der Fernbedienung. VIDEO COMPUTER MY SOURCE/ DOC.CAMERA Ein Dialog erscheint im Bild, um bei der Korrektur der ASPECT AUTO SEARCH BLANK Verzerrung zu helfen. MAGNIFY FREEZE PAGE VOLUME Verwenden Sie zum Einstellen die Tasten ◄/►.
Seite 36: Verwenden Der Vergrößerungsfunktion
Betrieb Verwenden der Vergrößerungsfunktion Taste MAGNIFY ON/OFF Drücken Sie die Taste MAGNIFY ON an der Fernbedienung. Das Bild wird vergrößert, und der Dialog VERGRÖßERN VIDEO COMPUTER MY SOURCE/ erscheint im Bild. Bei der ersten Betätigung der Taste DOC.CAMERA MAGNIFY ON nach dem Einschalten des Projektors wird ASPECT AUTO SEARCH...
Seite 37: Kurzzeitiges Einfrieren Des Bildschirms
Betrieb Kurzzeitiges Einfrieren des Bildschirms Drücken Sie die FREEZE-Taste an der Fernbedienung. FREEZE-Taste Die "EINFRIEREN"-Anzeige erscheint auf der Projektions äche (obwohl die Anzeige nicht erscheint, wenn VIDEO COMPUTER MY SOURCE/ DOC.CAMERA AUS für die Option MELDUNG im Menü BILDSCHIRM ASPECT AUTO SEARCH BLANK...
Seite 38: Verwendung Der Menüfunktion
Betrieb Verwendung der Menüfunktion Dieser Projektor hat die folgenden Menüs: BILD, ABBILDUNG, EINGB, SETUP, AUDIO, BILDSCHIRM, OPT., NETZWERK, SICHERHEIT. und EINF. MENÜ. Das EINF. MENÜ besteht aus häu g verwendeten Funktionen. Die weiteren Menüs werden nach Zweck kategorisiert und sind über das FORTGESCHRITT zugänglich. Jedes dieser Menüs wird auf gleiche Weise bedient.
Seite 39 Betrieb Verwendung der Menüfunktion (Fortsetzung) Drücken Sie zum Beenden des Menüs erneut die MENU-Taste oder wählen Sie alternativ VERLASSEN. Drücken Sie dann die Cursortaste ◄ oder die ENTER-Taste. Auch wenn Sie nichts tun, wird der Dialog nach etwa 30 Sekunden automatisch geschlossen. ●...
Seite 40: Einf. Menü
EINF. MENÜ EINF. MENÜ Im EINF. MENÜ können die in der nachstehenden Tabelle genannten Vorgänge ausgeführt werden. Wählen Sie eine Menüoption mit den Cursortasten ▲/▼. Dann verfahren Sie entsprechend der folgenden Tabelle. Element Beschreibung Mit den Tasten ◄/► wird der Modus für das Seitenverhältnis aus-/ eingeschaltet.
Seite 41: Sprache
EINF. MENÜ Element Beschreibung Die Tasten ◄/► ändern die Öko-Modus-Einstellung. 45). Siehe Option ÖKO-MODUS im Menü SETUP ( ÖKO-MODUS • Wenn die Umgebungstemperatur etwa 35 bis 40 C beträgt, wird die Helligkeit der Lampe automatisch verringert. Drücken Sie die Taste ►, um das Dialogfenster INSTALLAT. anzuzeigen. INSTALLAT.
Seite 42: Menü Bild
Menü BILD Menü BILD Im Menü BILD können die in der nachstehenden Tabelle genannten Vorgänge ausgeführt werden. Wählen Sie eine Menüoption mit den Cursortasten ▲/▼ und drücken Sie die Cursortaste ► oder die ENTER-Taste, um die Einstellung entsprechend der folgenden Tabelle vorzunehmen. Element Beschreibung Passen Sie die Helligkeit mit den ◄/►-Tasten an.
Seite 43 Menü BILD Element Beschreibung Wählen Sie eine Farbtemperatur mit den Tasten ▲/▼. Zum Einstellen von INDIVIDU. Durch Wählen eines Modus, dessen Namen INDIVIDU. enthält und anschließendes Drücken der Taste ► oder ENTER-Taste wird ein Dialog zur Hilfe bei der Einstellung von OFFSET und GAIN des gewählten Modus angezeigt.
Seite 44 Menü BILD Element Beschreibung Passen Sie die Schärfe mit den ◄/► -Tasten an. Schwach Stark SCHÄRFE • Es kann Rauschen auftreten, und/oder der Bildschirm kann kurz ackern, wenn eine Einstellung vorgenommen wird. Dabei handelt es sich nicht um eine Fehlfunktion. Mit den Cursortasten ▲/▼...
Seite 45: Menü Abbildung
14:9 SYSTEMEIGEN Bei einem Eingangssignal vom LAN-, USB TYPE A- oder USB TYPE B-Anschluss oder wenn kein Signal vorhanden ist CP-D27WN, CP-D32WN: 4:3 (fest) CP-DW25WN: 16:10 (fest) • Der Modus NORMAL bewahrt das originale Seitenverhältnis des Eingangssignals. Passen Sie das Bildgrößenverhältnis mit den ◄/► -Tasten an.
Seite 46 Menü ABBILDUNG Element Beschreibung Passen Sie die vertikale Position mit den ◄/► -Tasten an. • Übereinstellung der vertikalen Position kann zu Bildrauschen führen. In diesem Fall stellen Sie bitte die vertikale Position auf die Vorgabeeinstellung zurück. Durch Drücken der Taste RESET, wenn V-POSIT gewählt ist, wird V-POSIT auf die Vorgabeeinstellung V-POSIT zurückgesetzt.
Seite 47 Menü ABBILDUNG Element Beschreibung Passen Sie die horizontale Phase zur Verringerung des Bildschirmackerns mit den ◄/► -Tasten an. Rechts Links H-PHASE • Dieser Punkt kann nur für ein Computersignal oder ein Component-Videosignal gewählt werden. Diese Funktion ist für LAN, USB TYPE A, USB TYPE B oder HDMI nicht verfügbar. Passen Sie die horizontale Größe mit den ◄/►...
Seite 48: Menü Eingb
Menü EINGB Menü EINGB Im Menü EINGB können die in der nachstehenden Tabelle genannten Vorgänge ausgeführt werden. Wählen Sie eine Menüoption mit den Cursortasten ▲/▼ und drücken Sie die Cursortaste ► oder die ENTER-Taste, um die Einstellung entsprechend der folgenden Tabelle vorzunehmen. Element Beschreibung Wählen Sie einen Progress-Modus mit den Tasten ▲/▼.
Seite 49: Videoformat
Menü EINGB Element Beschreibung Stellen Sie das Videoformat für den S-VIDEO-Anschluss und den VIDEO-Anschluss ein. (1) Wählen Sie den Eingangsanschluss mit den Tasten ▲/▼. (2) Mit den Tasten ◄/► wird zwischen den Modi für das Videoformat umgeschaltet. VIDEOFORMAT AUTO NTSC SECAM N-PAL M-PAL...
Seite 50: Computereingang
Menü EINGB Element Beschreibung Stellen Sie den Computer-Eingangssignaltyp für die Anschlüsse COMPUTER IN1 und IN2 ein. (1) Wählen Sie den COMPUTER IN-Anschluss, den Sie einstellen wollen, mit den ▲/▼ Tasten. (2) Wählen Sie den Computer- Eingangssignaltyp mit den Tasten ◄/►. AUTO SYNC.
Seite 51: Auflösung
Menü EINGB Element Beschreibung Die Auösung für die COMPUTER IN1 und COMPUTER IN2 Eingangssignale kann an diesem Projektor eingestellt werden. (1) Wählen Sie im Menü EINGB. die Option AUFLÖSUNG mit den Tasten ▲/▼ und drücken Sie die Taste ►. Dann wird das Menü AUFLÖSUNG angezeigt.
Seite 52: Menü Setup
KEYSTONE beseitigen. Passen Sie die Bildposition mit den Tasten ◄/►/▲/▼ an. • Bei Einstellung von D-ZOOM auf 256 (gesamter Bildschirm) wird die Einstellung von D-SHIFT unwirksam. (CP-D27WN, CP-D32WN) D-SHIFT • Bei Einstellung von D-ZOOM auf 320 (gesamter Bildschirm) wird die Einstellung von D-SHIFT unwirksam. (CP-DW25WN) Mit den Cursortasten ▲/▼...
Seite 53 Menü SETUP Element Beschreibung Mit den Cursortasten ▲/▼ können Sie die horizontale Bildposition auswählen. LINKS MITTE RECHTS Unter den folgenden Bedingungen ändert sich die BILDPOSITION H nicht. • Das BILDFORMAT ist auf 16:9 oder 16:10 eingestellt. • Das Eingangssignal hat ein Seitenverhältnis von 16:9, 16:10, oder vertikal kleiner als 16:10, wenn das BILDFORMAT auf NORMAL BILDPOSITION H eingestellt ist.
Seite 54: Auto-Öko- Modus
Menü SETUP Element Beschreibung Mit den Tasten ▲/▼ wird der AUTO-ÖKO-MODUS ein-/ausgeschaltet. • Wenn EIN ausgewählt ist, bendet sich der Projektor, unabhängig von AUTO-ÖKO- 45) -Einstellung, beim Start immer im Öko-Modus. der ÖKO-MODUS ( MODUS Die OSD-Meldung "AUTO-ÖKO-MODUS" wird beim Start des Projektors zehn Sekunden lang angezeigt, wenn diese Funktion aktiviert ist.
Seite 55: Standby Von Audioquelle
Menü SETUP Element Beschreibung Drücken Sie die Taste ►, um das Dialogfenster zum Ändern der Einstellung für INSTALLAT. einzublenden. INSTALLAT. Nutzen Sie die Tasten ▲/▼, um im Dialogfenster INSTALLAT. die gewünschte Einstellung auszuwählen. Wenn Sie für BEWEGUNGS DETEKTOR die Option EIN einstellen und den Status der INSTALLAT.
Seite 56: Monitor- Ausgang
Menü SETUP Element Beschreibung Während das Bildsignal vom in Schritt (1) ausgewählten Eingangsanschluss projiziert wird, wird das Bildsignal vom in Schritt (2) gewählten Eingangsanschluss an den MONITOR OUT-Anschluss ausgegeben. (1) Wählen Sie einen Bild-Eingangsanschluss mit den Tasten ▲/▼. Wählen Sie STANDBY, um die Bildausgabe im Standby-Modus auszuwählen.
Seite 57: Menü Audio
Menü AUDIO Menü AUDIO Im Menü AUDIO können die in der Tabelle aufgeführten Funktionen ausgeführt werden. Wählen Sie eine Menüoption mit den Cursortasten ▲/▼ und drücken Sie die Cursortaste ► oder die ENTER-Taste, um die Einstellung entsprechend der folgenden Tabelle vorzunehmen. Element Beschreibung Mit den Tasten ◄/►...
Seite 58 Menü AUDIO Element Beschreibung Mit den Tasten ▲/▼ wird der Eingangspegel an den des über den MIC-Anschluss angeschlossenen Mikrofons angepasst. HOCH NIEDRIG MIK PEGEL HOCH: für ein Mikrofon mit Verstärker. NIEDRIG: für ein Mikrofon ohne Verstärker. Mit den Tasten ▲/▼ wird die Lautstärke des über den MIC-Anschluss angeschlossenen Mikrofons angepasst.
Seite 59: Menü Bildschirm
Menü BILDSCHIRM Menü BILDSCHIRM Im Menü BILDSCHIRM können die in der nachstehenden Tabelle genannten Vorgänge ausgeführt werden. Wählen Sie eine Menüoption mit den Cursortasten ▲/▼ und drücken Sie die Cursortaste ► oder die ENTER-Taste, um die Einstellung entsprechend der folgenden Tabelle vorzunehmen. Element Beschreibung Mit den Tasten ▲/▼◄/►...
Seite 60 Menü BILDSCHIRM Element Beschreibung Diese Option erlaubt es Ihnen, ein Bild zur Verwendung als Abbildung für Mein Bild festzuhalten, das als BLANK-Bildschirm und START-Bildschirm verwendet werden kann. Zeigen Sie die festzuhaltende Abbildung an, bevor Sie das folgende Verfahren ausführen. Wenn Sie diese Option wählen, wird ein Dialog namens "Mein Bild"...
Seite 61 Menü BILDSCHIRM Element Beschreibung Mit den Tasten ▲/▼ wird die Mein Bild Sperre aus-/eingeschaltet. Wenn EIN ausgewählt ist, kann die Option Mein Bild nicht ausgeführt werden. Verwenden Sie diese Funktion zum Schutz des Mein Bild Sperre aktuellen Bildes. • Diese Funktion kann nicht gewählt werden, wenn im Menü 80) beim Punkt Mein Bild PASSWORT die SICHERHEIT ( Einstellung EIN gewählt wurde.
Seite 62: Quellen Name
Menü BILDSCHIRM Element Beschreibung Jedem Eingangs-Anschluss für diesen Projektor kann ein Name zugewiesen werden. (1) Verwenden Sie die Tasten ▲/▼ im Menü BILDSCHIRM, um QUELLEN NAME zu wählen, und drücken Sie die Taste ► oder ENTER. Der QUELLEN NAME wird angezeigt. (2) Verwenden Sie die Tasten ▲/▼...
Seite 63 Menü BILDSCHIRM Element Beschreibung (6) Der aktuelle Name wird in der ersten Zeile angezeigt. Verwenden Sie die Tasten ▲/▼/◄/► und die ENTER- oder INPUT-Taste zum Wählen und Eingaben von Zeichen. Um 1 Zeichen zur Zeit zu löschen, drücken Sie die RESET-Taste oder drücken Sie ◄...
Seite 64 Menü BILDSCHIRM Element Beschreibung Mit der Funktion G.U. wird ein Skript oder Dialog der Audiospur eines Videos, in Dateien oder Präsentationen sowie anderer relevanter Toninhalt angezeigt. Diese Funktion beim Videoquellen im NTSC- oder 480i@60 Component-Videoformat, die G.U. unterstützen. Ja nach Quellengerät oder -signal kann die Funktion unter Umständen versagen.
Seite 65: Menü Opt
Menü OPT. Menü OPT. Im Menü OPT. können die in der nachstehenden Tabelle genannten Vorgänge ausgeführt werden. Wählen Sie eine Menüoption mit den Cursortasten ▲/▼ und drücken Sie die Cursortaste ► oder die ENTER-Taste, um die Einstellung entsprechend der folgenden Tabelle vorzunehmen, mit Ausnahme von LAMPENZEIT und FILTER-TIMER.
Seite 66 Menü OPT. Element Beschreibung Mit den Tasten ▲/▼ wird die Zeit zum automatischen Countdown zum Ausschalten des Projektors eingestellt. Lang (max. 99 Minuten) Kurz (min. 0 Minuten = AUS) Wenn die Zeit auf einen Wert von 0 gesetzt wird, wird der Projektor nicht automatisch ausgeschaltet.
Seite 67 Menü OPT. Element Beschreibung Die Lampenzeit ist die Gebrauchszeit der Lampe ab der letzten Rücksetzung. Sie wird im Menü OPT. angezeigt. Drücken Sie die RESET-Taste auf der Fernbedienung oder die Taste ► am Projektor, um einen Dialog anzuzeigen. Zum Rückstellen der Lampenzeit wählen Sie OK mit der Taste ►. LÖSCHEN LAMPENZEIT •...
Seite 68: Meine Taste
Menü OPT. Element Beschreibung Mit dieser Option kann eine der folgenden Funktionen einer der Tasten MY BUTTON (1/2) an der Fernbedienung zugeordnet werden ( (1) Wählen Sie mit den Tasten ▲/▼ im Menü MEINE TASTE eine Taste (MY BUTTON – (1/2)) und drücken Sie die Taste ► oder ENTER, um den Einstellungsdialog MEINE TASTE aufzurufen.
Seite 69 Menü OPT. Element Beschreibung • AKTI. BLENDE: Ändert den Aktiv-Blende-Modus. 31). • BILD-MODUS: Ändert den BILD-MODUS ( • FILTER RES: Zeigt den Bestätigungsdialog zur Filter-Reset-Zeit 58). an ( • SCHABLONE: Bewirkt Erscheinen oder Verschwinden des Schablonenmusters, das für den Gegenstand SCHABLONE ( gewählt ist.
Seite 70 Menü OPT. Element Beschreibung Nach der Auswahl dieser Option wird das SERVICE-Menü angezeigt. Wählen Sie eine Menüoption mit den Tasten ▲/▼, und drücken Sie die Taste ► oder die ENTER-Taste an der Fernbedienung zum Fortfahren. HÖHENLAGE Mit den Tasten ▲/▼ wird die Drehzahl der Kühlgebläse umgeschaltet. Wird der Projektor auf einer Höhe von 1600 m oder höher benutzt, wählen Sie HOCH.
Seite 71: Tastensperre
Menü OPT. Element Beschreibung TASTENSPERRE (1) Nutzen Sie die Tasten ▲/▼, um BEDIENFELD oder FERNBEDIENUNG auszuwählen. (2) Nutzen Sie die Tasten ◄/►, um die Funktion Tastensperre Ein/Aus zu schalten. Wählen Sie EIN aus, werden mit Ausnahme der Taste STANDBY/ ON alle Tasten am Projektor bzw. der Fernbedienung gesperrt. •...
Seite 72: Serielle Einstellungen
Menü OPT. Element Beschreibung KOMMUNIKATIONSTYP Wählen Sie den Kommunikationstyp für die Übertragung über den CONTROL-Anschluss. NETZBRÜCKE: Wählen Sie diesen Typ, wenn ein externes Gerät als Netzwerk-Terminal vom Computer aus über diesen Projektor gesteuert werden soll. Der CONTROL-Anschluss akzeptiert keine RS- 232C-Befehle.
Seite 73: Netzbrücke Als Kommunikationstyp Und Halb-Dupulex Als Übertragungsmethode
Menü OPT. Element Beschreibung ANTWORTGRENZZEITE Wählen Sie, wie viel Zeit für den Empfang von Antwortdaten eines anderen Geräts, mit dem per NETZBRÜCKE im Modus HALB-DUPLEX über den CONTROL-Anschluss kommuniziert wird, eingeräumt werden soll. AUS: Wählen Sie diesen Modus, wenn eine Rückmeldung von anderen Geräten, an die der Projektor Daten sendet, nicht erforderlich ist.
Seite 74 Menü OPT. Element Beschreibung Es gelten die nachstehenden Ausnahmen. OPT.: TEMPS LAMPE, FILTER-TIMER, SERVICE(GEISTERBILD) NETZWERK: DATEN DRAHTLOSVERBINDUNG und EINRICHTUNG MIT KABEL (IP-ADRESSE, SUBNET-MASKE, VORGABE-GATEWAY, DATUM U.ZEIT), MEIN BILD, PRÄSENT. SICHERHEIT: MEIN TEXT ANZEIGEN • Dieser Vorgang ist nicht möglich, wenn SICHERHEIT_KLONSPERRE auf EIN gesetzt ist.
Seite 75 Menü OPT. Element Beschreibung Laden von Mein Bild-Daten • Bitte speichern Sie die Bilddaten als "pj_logo. bmp" oder "pj_logo.gif" im USB-Speicher ab. • Bitte beachten Sie, dass nur die nachstehenden Formate kompatibel sind. -Dateiformat Windows BMP Bit/pixel: 2/4/8/15/16/24/32Bit Komprimierungsformat : Ohne Komprimierung/RLE -Bildgröße: mehr als 36x36, weniger als 1280x800 •...
Seite 76 Menü OPT. Element Beschreibung Ladefunktion (fortsetzung) • Bitte beachten Sie, dass die gespeicherten Daten für KEYSTONE im Menü SETUP nicht geladen werden können, wenn BEWEGUNGS DETEKTOR im Menü SICHERHEIT auf EIN gesetzt ist. • Bitte beachten Sie, dass die gespeicherten KLONEN Daten für START und Mein Bild Sperre im (fortsetzung)
Seite 77: Menü Netzwerk
Menü NETZWERK Menü NETZWERK Falsche Netzwerkeinstellungen an diesem Projektor können Netzwerkprobleme verursachen. Verständigen Sie deshalb Ihren Netzwerkadministrator vor dem Anschluss an einen vorhandenen Zugangspunkt in Ihrem Netzwerk. Wählen Sie "NETZWERK" aus dem Hauptmenü, um auf die folgenden Funktionen zuzugreifen. Wählen Sie eine Menüoption mit den Cursortasten ▲/▼ am Projektor oder an der Fernbedienung, und drücken Sie die Cursortaste ►...
Seite 78 Menü NETZWERK Element Beschreibung Verwenden Sie die Tasten ▲/▼, um DHCP ein/aus zu schalten. Wählen Sie AUS, wenn DHCP nicht im Netzwerk aktiviert DHCP ist. Drücken Sie zum Speichern der Einstellung die Taste ►. (Dynamic • Nach dem Umschalten der DHCP-Einstellung auf EIN, Host dauert es eine Weile, bis eine IP-Adresse vom DHCP- Server erhalten wird.
Seite 79 Menü NETZWERK Element Beschreibung Verwenden Sie die Tasten ▲/▼/◄/► zur Eingabe des Jahres (letzte zwei Stellen), Monats, Datums, der Stunde und der Minute. • Wenn Sie diesen Menüpunkt auswählen, wird der gleiche Menüpunkt im Menü EINRICHTUNG MIT 74). KABEL mit derselben Einstellung überschrieben ( •...
Seite 80: Ssid, Um Das Ssid
Menü NETZWERK Element Beschreibung Wählen Sie mit den Tasten ▲/▼ die Option SSID, um das SSID- Menü anzuzeigen. #1 VORGABE #2 VORGABE #3 VORGABE #5 INDIVIDU. #4 VORGABE Wählen Sie eine Option von VORGABE (#1 ~ #4) aus und betätigen Sie ► oder die Taste ENTER. Zum Einstellen von INDIVIDU.
Seite 81: Ip-Adresse, Subnet-Maske Und Vorgabe-Gateway
Menü NETZWERK Element Beschreibung Über diesen Menüpunkt wird das Dialogfenster DATEN DRAHTLOSVERBINDUNG zur Prüfung der Einstellungen für die wireless LAN Verbindung aufgerufen. Nutzen Sie die Tasten ▲/▼, um die Seite zu wechseln. Auf der ersten Seite werden die Einstellungen für die wireless LAN Verbindung angezeigt.
Seite 82: Inrichtung Mit Kabel , D
Menü NETZWERK Element Beschreibung Über diesen Menüpunkt wird das Menü EINRICHTUNG MIT KABEL für die kabelabhängige LAN Verbindung aufgerufen. Wählen Sie eine Option mit den Tasten ▲/▼, und drücken Sie die Taste ► oder ENTER an der Fernbedienung, um die Einstellung vorzunehmen.
Seite 83 Menü NETZWERK Element Beschreibung Verwenden Sie die Tasten ▲/▼ zur Eingabe von ZEITUNTERSCHIED. Stellen Sie den gleichen ZEITUNTERSCHIED ein, wie auf Ihrem Computer eingestellt. Wenn Zweifel bestehen, fragen Sie Ihren IT-Manager. Verwenden Sie die Taste ► zur Rückkehr zum Menü ZEITUNTERSCHIED nach der Einstellung von ZEITUNTERSCHIED.
Seite 84: Rojektor Name
Menü NETZWERK Element Beschreibung (1) Verwenden Sie die Tasten ▲/▼ im Menü NETZWERK, um PROJEKTOR NAME zu wählen, und drücken Sie die Taste ►. Der Dialog PROJEKTOR NAME wird angezeigt. (2) Der aktuell für PROJEKTOR NAME eingegebene Text wird in den ersten drei Zeilen angezeigt.
Seite 85: Ein Bild
Menü NETZWERK Element Beschreibung Durch Wahl dieser Option wird das MEIN BILD-Menü aufgerufen. Nutzen Sie das Programm, um die Bilddaten zu übertragen. Es kann von der Hitachi-Website heruntergeladen werden. Wählen Sie mit den Tasten ▲/▼ ein MEIN BILD Standbild (Die Funktion Mein Bild im Netzwerkhandbuch) und drücken Sie die ►- oder ENTER-Taste, um das Bild anzuzeigen.
Seite 86 Menü NETZWERK Element Beschreibung Bei Auswahl dieser Option wird das Menü PRÄSENT. angezeigt. Wählen Sie mit den Tasten ▲/▼ eine der folgende Optionen aus und drücken Sie anschließend ► oder die ENTER-Taste, um die Funktion zu verwenden. • Für eine Netzwerkpräsentation benötigen Sie die exklusive Anwendung “LiveViewer”.
Seite 87 Menü NETZWERK Element Beschreibung • Um vom Einzel-PC-Modus zum Multi-PC-Modus zu wechseln, drücken Sie die Taste ►, um OK im Dialog auszuwählen und anschließend die ENTER- oder INPUT-Taste. Der Display-Modus wird geändert. • Einzelheiten zum Umschalten des Anzeigemodus Ihres Computers in den Multi- PC-Modus nden Sie in der Bedienungsanleitung von “LiveViewer”.
Seite 88: Menü Sicherheit
1. Drücken Sie die Taste ►. Das Dialogfeld PASSWORT EINGEBEN wird angezeigt. 2. Geben Sie das registrierte Passwort mit den Tasten ▲/▼/◄/► ein. Die Werksvoreinstellung für das Passwort lautet wie folgt. CP-D27WN, CP-D32WN: 7220 CP-DW25WN: 5620 Dieses Passwort kann geändert werden ( unten).
Seite 89 Menü SICHERHEIT Element Beschreibung Die Funktion Mein Bild PASSWORT kann verwendet werden, um den Zugriff auf die Funktion Mein Bild zu sperren und ein Überschreiben des aktuell für Mein Bild registrierten Bildes zu verhindern. 1 Funktion Mein Bild PASSWORT einschalten 1-1 Verwenden Sie die Tasten ▲/▼...
Seite 90 Menü SICHERHEIT Element Beschreibung Durch die Funktion PIN SPERRE kann der Projektor nur benutzt werden, nachdem ein registrierter Code eingegeben wurde. 1 PIN SPERRE einschalten 1-1 Wählen Sie mit den Tasten ▲/▼ im Menü SICHERHEIT die Option PIN SPERRE und drücken Sie dann die Taste ►...
Seite 91 Menü SICHERHEIT Element Beschreibung Wenn für diese Funktion EIN eingestellt ist und der vertikale Winkel des Projektors oder die Einstellung unter INSTALLAT. nicht der zuvor gespeicherten Einstellung entspricht, wird der Alarm BEWEGUNGS DETEKTOR EIN eingeblendet und das Eingangssignal wird nicht angezeigt. •...
Seite 92: Mein Text Passwort
Menü SICHERHEIT Element Beschreibung Die Funktion MEIN TEXT PASSWORT verhindert das Überschreiben von MEIN TEXT. Wenn ein Passwort für MEIN TEXT eingestellt wurde: • Das Menü MEIN TEXT ANZEIGEN ist nicht verfügbar, somit kann auch die Anzeigeeinstellung nicht geändert werden. •...
Seite 93: Ein Text Anzeigen , M
Menü SICHERHEIT Element Beschreibung (1) Wählen Sie mit den Tasten ▲/▼ im Menü SICHERHEIT die Option MEIN TEXT ANZEIGEN und drücken Sie dann die Taste ► oder ENTER, um das Menü MEIN TEXT ANZEIGEN ein/aus anzuzeigen. (2) Schalten Sie mit den Tasten ▲/▼ das Menü MEIN TEXT MEIN TEXT ANZEIGEN ein oder aus.
Seite 94: Präsentations-Tools
Präsentations-Tools Präsentations-Tools Der Projektor verfügt über die folgenden praktischen Tools zur einfachen und schnellen Anzeige auf dem Bildschirm: - Präsentation OHNE PC ( unten) - Zeichenfunktion Die Zeichenfunktion ermöglicht es Ihnen, mithilfe einer über den USB TYPE A-Anschlüsse angeschlossenen USB-Maus oder eines Tablets auf dem Projektorbildschirm zu zeichnen.
Seite 95 • Dateien mit einer größeren als der nachstehend angegebenen HINWEIS Auösung werden nicht unterstützt. CP-D27WN, CP-D32WN: 1024 x 768 (Standbild)， 768 x 576 (Video) CP-DW25WN: 1280 x 800 (Standbild)， 768 x 576 (Video) (* Einige Computer unterstützen gegebenenfalls nicht das Format 1280 x 800.) •...
Seite 96 Präsentations-Tools Präsentation OHNE PC (Fortsetzung) Steuerung über Buttons oder Tasten Sie können die Bilder im Miniaturbild-Bildschirm mit der Fernbedienung, über das Bedienfeld oder mit der Web-Fernbedienung steuern. Die folgenden Funktionen werden unterstützt,während das Miniaturbild angezeigt wird. Steuerung über Buttons Funktionen Bedienfeld Web-Fernbedienung Fernbedienung...
Seite 97: Usb Entfernen
Präsentations-Tools Präsentation OHNE PC (Fortsetzung) Betrieb über das Menü des Miniaturbildbildschirms Sie können die Bilder auch über das Menü des Miniaturbildbildschirms steuern. Element Funktionen Wechselt in einen übergeordneten Ordner. SORTIEREN Ermöglicht folgende Datei- und Ordnersortierung. Drücken Sie die Cursortaste ► oder ENTER, um zum ZURÜCK Miniaturbildbildschirm zurückzukehren.
Seite 98 Präsentations-Tools Präsentation OHNE PC (Fortsetzung) • Diese Operationen sind nicht verfügbar, solange das OSD-Menü HINWEIS des Projektors angezeigt wird. • Im Miniaturbild-Modus können bis zu 20 Dateien auf einer Seite angezeigt werden. • Die Änderung des Eingangsanschlusses über die Taste INPUT ist nicht möglich, wenn der Miniaturbildbildschirm, die Diashow oder der Vollbildmodus angezeigt wird.
Seite 99 Präsentations-Tools Präsentation OHNE PC (Fortsetzung) Vollbildmodus Im Vollbildmodus werden die Bilder als Vollbild dargestellt. Wählen Sie ein Bild auf dem Miniaturbildbildschirm aus, um es im Vollbildmodus anzuzeigen. Betätigen Sie anschließend die Taste ENTER auf der Fernbedienung, die Taste INPUT am Bedienfeld oder klicken Sie in der Web-Fernbedienung auf [EINGABE].
Seite 100 Präsentations-Tools Präsentation OHNE PC (Fortsetzung) Bedienvorgänge für Videos Wenn Sie eine der Cursortasten, die Taste ENTER oder die Taste INPUT auf der Fernbedienung, im Bedienfeld oder der Web-Fernbedienung drücken bzw. anklicken, während ein Video im Vollbildmodus wiedergegeben wird, werden ein Fernbedienungssymbol und eine Fortschrittsanzeige eingeblendet. Während das Fernbedienungssymbol und die Fortschrittsanzeige angezeigt werden, sind folgende Bedienvorgänge möglich.
Seite 101 Präsentations-Tools Präsentation OHNE PC (Fortsetzung) Diashowmodus Im Diashowmodus werden Bilder in Vollbildansicht angezeigt und nach dem 88) unter INTERVALL festgelegten Intervall im Miniaturbildbildschirmmenü ( weitergeschaltet. Sie können diese Funktion über das Diashow-Menü starten. Um das Diashow- Menü aufzurufen, wählen Sie im Miniaturbildmodus die Option DIASHOW und drücken anschließend die Taste ENTER auf der Fernbedienung, die Taste INPUT am Bedienfeld oder klicken in der Web-Fernbedienung auf [EINGABE].
Seite 102: Intervall
Präsentations-Tools Präsentation OHNE PC (Fortsetzung) Sie können die Diashow in der gewünschten Konguration abspielen. Kongurieren Sie dazu die entsprechenden DIASHOW-Einträge unter MINIATURBILD. 1) ZURÜCK : Rückkehr zum Miniaturbildmodus. 2) WIEDERGABE : Spielt die Diashow ab. 3) START : Setzt die Nummer, bei der die Diashow beginnt.
Seite 103: Wiedergabemodus
Präsentations-Tools Präsentation OHNE PC (Fortsetzung) Playliste Die Playliste ist eine Textdatei im DOS-Format, in der die Anzeigereihenfolge der unbewegten Bilddateien in der Miniaturbildansicht bzw. der Diashow festgelegt ist. Der Dateiname der Playliste ist “playlist.txt” sie kann am Computer editiert werden. Sie wird beim Starten der Präsentation OHNE PC bzw.
Seite 104: Usb-Display(Windows Computer)
Präsentations-Tools USB-Display(WINDOWS Computer) Der Projektor kann Bilder anzeigen, die über ein USB-Kabel von einem Computer 11). übertragen wurden ( PC-Hardware- und Softwarevoraussetzungen • BS: Eines der folgenden. (ausschließlich 32-Bit-Version) Windows XP Home Edition /Professional Edition ® Windows Vista ® Home Basic /Home Premium /Business /Ultimate /Enterprise Windows 7 Starter /Home Basic /Home Premium /Business /Ultimate /Enterprise ®...
Seite 105 Präsentations-Tools USB-Display (WINDOWS Computer)(Fortsetzung) Diese Anwendung wird, wenn Sie aktiv ist, im Windows-Infobereich angezeigt. Sie können die Anwendung über Ihren Computer beenden, indem Sie im Menü die Option “Quit” auswählen. • “LiveViewer” (siehe HINWEIS Netzwerkhandbuch) und diese Anwendung können nicht gleichzeitig genutzt werden. Wenn Sie Ihren Computer über ein USB-Kabel an den Projektor anschließen, während “LiveViewer”...
Seite 106 Präsentations-Tools USB-Display(WINDOWS Computer) (Fortsetzung) Kontextmenü Das rechts abgebildete Menü wird angezeigt, wenn Sie mit der rechten Maustaste auf das Anwendungssymbol im Windows-Infobereich klicken. Display : Das schwebende Menü wird angezeigt und das Symbol (Anzeigen) verschwindet aus dem Windows-Infobereich. Quit : Die Anwendung wird beendet und das Symbol verschwindet (Beenden) aus dem Windows-Infobereich.
Seite 107: Keep Pc Resolution (Pc-Auflösung Beibehalten)
Wenn Sie die Markierung aus dem Kästchen [Keep PC resolution] entfernen, wird die Bildschirmauösung Ihres Computers wie folgt umgeschaltet und die Anzeigegeschwindigkeit beschleunigt sich gegebenenfalls. CP-D27WN, CP-D32WN: 1024 x 768 (XGA) CP-DW25WN: 1280 x 800 (WXGA) Unterstützt Ihr Computer die oben angegebene Bildschirmauösung nicht, wird aus den entsprechend kleineren, vom Computer unterstützten, Auösungen die...
Seite 108: Usb-Display(Mac Computer)
Präsentations-Tools USB-Display(Mac Computer) Der Projektor kann Bilder anzeigen, die über ein USB-Kabel von einem Computer 10). übertragen wurden ( PC-Hardware- und Softwarevoraussetzungen • BS: Mac OSX 10.5(Intel) Mac OSX 10.6(Intel) Mac OSX 10.7(Intel) Diese Anwendung ist nicht mit PowerPC kompatibel. •...
Seite 109 Präsentations-Tools USB-Display(Mac Computer) (Fortsetzung) • “LiveViewer” (siehe HINWEIS Netzwerkhandbuch) und diese Anwendung können nicht gleichzeitig genutzt werden. Wenn Sie Ihren Computer über ein USB-Kabel an den Projektor anschließen, während “LiveViewer” aktiv ist, wird folgende Meldung angezeigt. • Je nach der auf Ihrem Computer installierten Software können Bilder gegebenenfalls nicht mit “LiveViewer Lite for USB”...
Seite 110 Präsentations-Tools USB-Display(Mac Computer) (Fortsetzung) Menü Wenn Sie “Display” im Kontextmenü auswählen, wird das rechts abgebildete schwebende Menü auf Ihrem Computerbildschirm angezeigt. Bedienelement Start Die Übertragung auf den Projektor wird gestartet und die Bilder werden angezeigt. Bedienelement Stop Die Übertragung der Bilder wird gestoppt. Bedienelement Standbild Auf dem Bildschirm des Projektors erscheint ein Standbild.
Seite 111 Wenn Sie die Markierung aus dem Kästchen [Keep PC resolution] entfernen, wird die Bildschirmauösung Ihres Computers wie folgt umgeschaltet und die Anzeigegeschwindigkeit beschleunigt sich gegebenenfalls. CP-D27WN, CP-D32WN: 1024 x 768 (XGA) CP-DW25WN: 1280 x 800 (WXGA) Unterstützt Ihr Computer die oben angegebene Bildschirmauösung nicht, wird aus den entsprechend kleineren, vom Computer unterstützten, Auösungen die...
Seite 112: Wartung
Wartung Wartung Lampe austauschen Eine Lampe hat eine begrenzte Produktlebensdauer. Bei Verwendung der Lampe über längere Zeit besteht die Gefahr, dass die Bilder dunkler werden oder der Farbton schlecht wird. Beachten Sie, dass die Lampen eine ganz unterschiedliche Lebensdauer haben. Es kann vorkommen, dass einige von ihnen ausbrennen, wenn sie gerade ausgetauscht wurden. Bereitstellung einer neuen Lampe und früher Austausch werden empfohlen.
Seite 113: Lampenwarnung
Wartung Lampe austauschen (Fortsetzung) Lampenwarnung HOHE TEMPERATUR HOCHDRUCK HOCHSPANNUNG ►Der Projektor ist mit einer Quecksilberdampf-Hochdrucklampe WARNUNG aus Glas ausgestattet. Die Lampe kann mit einem lauten Knall platzen oder ausbrennen, wenn sie Erschütterungen ausgesetzt, verkratzt oder angefasst wird, wenn sie noch heiß ist. Außerdem kann dies geschehen, wenn sie abgenutzt ist. Beachten Sie, dass die Lampen eine ganz unterschiedliche Lebensdauer haben.
Seite 114: Reinigung Und Austausch Des LuftLters
Wartung Reinigung und Austausch des Luftﬁlters Die Luftltereinheit an diesem Projektor besteht aus einer Filterabdeckung, zwei Sorten Filtern und einem Filterrahmen. Das neue doppelgroße Filtersystem soll länger halten. Bitte prüfen und reinigen Sie es aber regelmäßig, um die gute Lüftung zu bewahren, die für normalen Betrieb des Projektors erforderlich ist.
Seite 115 Wartung Luftlter reinigen und ersetzen (Fortsetzung) Schalten Sie den Projektor ein und setzen Sie die Filterzeit mit der Funktion FILTER-TIMER im EINF. MENÜ zurück. (1) Drücken Sie die MENU-Taste zur Anzeige eines Menüs. (2) Gehen Sie mit der Taste ▼/▲ auf FILTER-TIMER, und drücken Sie dann die Taste ►.
Seite 116: Sonstige PEge
Wartung Sonstige Pﬂege Inneres des Projektors Um einen sicheren Betrieb Ihres Projektors zu gewährleisten, lassen Sie ihn etwa einmal im Jahr von Ihrem Fachhändler prüfen und reinigen. • Wenn das Objektiv fehlerhaft, verschmutzt oder beschlagen ist, kann dies die Bildqualität beeinträchtigen. Behandeln Sie den Projektor mit der entsprechenden Vorsicht, um Kratzer und Schmutz auf dem Objektiv zu vermeiden.
Seite 117: Fehlersuche
Fehlersuche Fehlersuche Bei einem abnormalen Ereignis unterbrechen Sie den Gebrauch des Projektors sofort. ►Verwenden Sie den Projektor nie, wenn anormale Zustände wie WARNUNG Austreten von Rauch, merkwürdige Gerüche, kein Bild, kein Ton, zu starker Ton, schadhafte Gehäuse, Bauteile oder Leitungen, Eindringen von Flüssigkeiten oder Fremdkörpern usw.
Seite 118 Präsentations-Tools Verwandte Meldungen (Fortsetzung) Meldung Beschreibung Die horizontale oder vertikale Frequenz des eingespeisten Signals liegt außerhalb des festgelegten Bereichs. Überprüfen Sie die technischen Angaben für dieses Gerät oder die Signalquelle. Ein ungeeignetes Signal wird ausgegeben. Ein ungeeignetes Signal wird ausgegeben. Die Temperatur im Inneren des Geräts steigt.
Seite 119: Informationen Zu Den Anzeigelampen
Fehlersuche Informationen zu den Anzeigelampen Wenn die Anzeigen LAMP, TEMP und POWER nicht wie gewöhnlich funktionieren, führen Sie die in der folgenden Tabelle empfohlenen Prüfungen und Abhilfemaßnahmen durch. POWER LAMP TEMP Beschreibung -Anzeige -Anzeige -Anzeige Leuchtet Leuchtet Leuchtet Der Projektor ist im Standby-Zustand. Siehe Abschnitt "Gerät ein/aus".
Seite 120 Fehlersuche Informationen zu den Anzeigelampen (Fortsetzung) POWER LAMP TEMP Beschreibung -Anzeige -Anzeige -Anzeige Es besteht die Möglichkeit, dass das Innere des Geräts zu heiß geworden ist. Bitte schalten Sie das Gerät aus und lassen es mindestens 20 Minuten lang abkühlen. Wenn der Projektor ausreichend abgekühlt ist, prüfen Sie die folgenden Punkte und schalten Sie das Gerät wieder ein.
Seite 121 Fehlersuche Informationen zu den Anzeigelampen (Fortsetzung) POWER LAMP TEMP Beschreibung -Anzeige -Anzeige -Anzeige Leuchtet Leuchtet Leuchtet Laden der gespeicherten KLONEN-Daten im STANDBY-MOD. orange Laden der gespeicherten KLONEN-Daten im Blinkt Blinkt Blinkt STANDBY-MOD. ist fehlgeschlagen. orange Bitte lesen Sie bei KLONEN ( 64 ~ 67) nach.
Seite 122: Alle Einstellungen Zurücksetzen
Fehlersuche Alle Einstellungen zurücksetzen Wenn die Korrektur falscher Einstellungen zu schwierig ist, können mit der Funktion WERKS- RÜCKST. unter SERVICE im Menü OPT. ( 67) sämtliche Einstellungen (mit Ausnahme von Einstellungen wie SPRACHE, LAMPENZEIT, FILTER-TIMER, FILTERMELDUNG, SICHERHEIT und NETZWERK) zu den werkseitigen Vorgaben zurückgesetzt werden. Achten Sie darauf, nach dem Zurücksetzen aller Einstellungen ( 61) die Einstellung für HÖHENLAGE vorzunehmen.
Seite 123 Fehlersuche Nicht auf Gerätefehler hinweisende Anzeichen (Fortsetzung) Siehe Anzeichen Fälle, bei denen kein Gerätedefekt vorliegt. Seite Die Signalleitungen sind nicht richtig angeschlossen. 10 ~ 15 Schließen Sie die Audioleitungen richtig an. Die Stummschalte-Funktion (MUTE) ist eingeschaltet. Zum Wiederherstellen des Tons drücken Sie die MUTE-oder VOLUME +/- -Taste an der Fernbedienung.
Seite 124 Fehlersuche Nicht auf Gerätefehler hinweisende Anzeichen (Fortsetzung) Siehe Anzeichen Fälle, bei denen kein Gerätedefekt vorliegt. Seite Die Signalleitungen sind nicht richtig angeschlossen. 10 ~ 15 Schließen Sie die Verbindungsleitungen richtig an. Die Helligkeit ist sehr niedrig eingestellt. Stellen Sie die HELLIGKEIT über das Menü auf einen höheren Wert ein. Der Computer kann den Projektor nicht als Plug-and- Play-Monitor erkennen.
Seite 125 Fehlersuche Nicht auf Gerätefehler hinweisende Anzeichen (Fortsetzung) Siehe Anzeichen Fälle, bei denen kein Gerätedefekt vorliegt. Seite Die Video- Die Funktion EINFRIEREN ist eingeschaltet. Bildschirmanzeige Drücken Sie die FREEZE-Taste, um den Bildschirm auf friert ein. Normalbild zurückzuschalten. Farbeinstellungen sind nicht richtig. Die Farben Ändern Sie die Einstellungen FARB-TEMP.
Seite 126 Fehlersuche Nicht auf Gerätefehler hinweisende Anzeichen (Fortsetzung) Siehe Anzeichen Fälle, bei denen kein Gerätedefekt vorliegt. Seite Wurde LAN, USB TYPE A oder USB TYPE B Der Ton bzw. das ausgewählt, fehlen gegebenenfalls aufgrund von Videobild ist nicht Verzögerungen während der Signalverarbeitung einige stabil oder wird mit 21, 48 Ausgabebestandteile.
Seite 127: Stromsparen Auf Normal, Um Die Klonen-Daten
Fehlersuche Nicht auf Gerätefehler hinweisende Anzeichen (Fortsetzung) Siehe Anzeichen Fälle, bei denen kein Gerätedefekt vorliegt. Seite Nutzt der Ziehen Sie das LAN-Kabel ab und prüfen Sie, dass der Projektor eine Projektor richtig funktioniert. kabelgebundene Falls dieses Phänomen auftritt, nachdem die Verbindung mit dem LAN Verbindung, Netzwerk hergestellt wurde, kann eine Schleife zwischen den beiden wird er wie...
Seite 128: Technische Daten
Technische Daten Technische Daten Bitte lesen Sie Technische Daten in der Bedienungsanleitung (Kurzform), die gedruckt beiliegt. Endbenutzerlizenzvereinbarung für die Projektorsoftware • Die Projektorsoftware besteht aus einer Vielzahl unabhängiger Softwaremodule, und jedes dieser Softwaremodule unterliegt dem Urheberrecht von Hitachi und/oder dem Urheberrecht Dritter. •...
Seite 129: Funktionen
USA und anderen Ländern Warenzeichen bzw. eingetragene Warenzeichen von Crestron Electronics, Inc. • Das Warenzeichen PJLink betrifft Warenzeichenrechte in Japan, den Vereinigten Staaten von Amerika und anderen Ländern und Gebieten. Alle anderen Warenzeichen benden sich im Besitz ihrer jeweiligen Eigentümer.
Seite 130 Inhalt Inhalt Vorsicht ..................4 1. Verbindung mit dem Netzwerk ..........5 1.1 Systemvoraussetzungen ................5 1.1.1 Notwendige Vorbereitungen ..................... 5 1.1.2 Computer-Hardware- und Softwarevoraussetzungen ............5 1.2 Manuelle Einstellung der Netzwerverbindung - beim herkömmlichen LAN - ..7 1.2.1 Verbindung der Geräte ..................... 7 1.2.2 Netzwerk Einstellungen ....................
Seite 131 Inhalt 6. Die Funktion “Netzbrücke” ............ 52 6.1 Anschließen von Geräten ................. 52 6.2 Kommunikations-Setup ................53 6.3 Kommunikationsport ................. 53 6.4 Übertragungsmethode ................54 6.4.1 HALB-DUPLEX ......................54 6.4.2 VOLL-DUPLEX ......................55 7. Weitere Funktionen ..............56 7.1 E-mail Alarm ..................... 56 7.2 Projektor Steuerung über SNMP ..............
Seite 132: Vorsicht
Vorsicht Vorsicht Um die wireless Netzwerkfunktion dieses Projektors nutzen zu können, benötigen Sie den als optionales Zubehör erhältlichen USB Wireless Adapter. Vorsichtshinweise gemäß den Standards und der Gesetzgebung nden Sie in der Dokumentation, die Sie mit dem Adapter erhalten. [Beschränkung beim Anschließen/Abziehen des USB Wireless Adapter] Bevor Sie den USB Wireless Adapter verbinden oder vom Projektor trennen, müssen Sie den Projektor ausschalten und den Netzstecker aus der Steckdose ziehen.
Seite 133: Verbindung Mit Dem Netzwerk
1. Verbindung mit dem Netzwerk 1. Verbindung mit dem Netzwerk 1.1 Systemvoraussetzungen 1.1.1 Notwendige Vorbereitungen Die folgenden Ausrüstungsteile sind zum Anschließen des Projektors an Ihren Computer über das Netzwerk erforderlich. Der Projektor: 1 Gerät, Computer : mindestens 1 Gerät 1) Herkömmliche Verbindung über Leitung *1 LAN Leitung (CAT-5 oder größer) : 1 Stück 2) Für die wireless Verbindung *2 - Beim Projektor...
Seite 134 1. Verbindung mit dem Netzwerk 1.1 Systemvoraussetzungen (Fortsetzung) • Die Netzwerkkommunikationssteuerung ist deaktiviert, während HINWEIS der Projektor im Standby-Betrieb ist, wenn der Gegenstand STANDBY-MOD. auf STROMSPAREN gestellt ist. Stellen Sie die Netzwerkkommunikation für den Projektor her, nachdem STANDBY-MOD. auf NORMAL gestellt ist. ( Menü...
Seite 135: Manuelle Einstellung Der Netzwerverbindung - Beim Herkömmlichen Lan
1. Verbindung mit dem Netzwerk 1.2 Manuelle Einstellung der Netzwerverbindung - beim herkömmlichen LAN - In diesem Abschnitt wird erläutert, wie sie die manuelle Einrichtung vornehmen. 1.2.1 Verbindung der Geräte Verbinden Sie Projektor und Computer mithilfe eines LAN Kabels. * Informieren sie den Netzwerk-Administrator, bevor sie eine Verbindung zu einem bestehenden Netzwerk herstellen.
Seite 136 1. Verbindung mit dem Netzwerk 1.2 Manuelle Einstellung der Netzwerverbindung - beim herkömmlichen LAN - (Fortsetzung) 5) Klicken Sie mit der rechten Maustaste auf “LAN- Verbindung”, um das Menü zu öffnen, und wählen Sie “Eigenschaften”. 6) Wählen Sie “Internetprotokoll Version 4 (TCP/IPv4)” aus und klicken Sie auf [Eigenschaften].
Seite 137 1. Verbindung mit dem Netzwerk 1.2 Manuelle Einstellung der Netzwerverbindung - beim herkömmlichen LAN - (Fortsetzung) [Über die IP Addresse] Der die Netzwerkadresse bezeichnende Bestandteil der IP-Adresse Ihres Computers muss der Einstellung am Projektor entsprechen. Darüber hinaus darf die gesamte IP-Adresse des Computers nicht die Adresse anderer Geräte des gleichen Netzwerks, einschließlich des Projektors, überlappen.
Seite 138: Internetoptionen" Einstellung
1. Verbindung mit dem Netzwerk 1.2 Manuelle Einstellung der Netzwerverbindung - beim herkömmlichen LAN - (Fortsetzung) 1.2.3 "Internetoptionen" Einstellung 1) Klicken Sie "Internetoptionen" im "Netzwerk- und Freigabecenter" Fenster um das "Eigenschaften von Internet" Fenster zu öffnen. 2) Klicken Sie den "Verbindungen" Reiter an und dann [LAN- Einstellungen], um "Einstellungen für lokales Netzwerk (LAN)"...
Seite 139: Manuelle Einstellung Der Netzwerverbindung - Wireless Lan
1. Verbindung mit dem Netzwerk 1.3 Manuelle Einstellung der Netzwerverbindung - wireless LAN - Durch die Benutzung des speziellen USB Wireless Adapters (optional) mit dem Projektor können Projektor und Computer sowohl im Ad-Hoc- als auch im Infrastrukturmodus kommunizieren. Dieser Abschnitt erklärt ihnen die Einrichtung einer wireless LAN Verbindung von Hand. 1.3.1 Vorbereitung einer wireless LAN Verbindung Fig.
Seite 140: Einrichtung Der Wireless Lan Verbindung
1. Verbindung mit dem Netzwerk 1.3 Manuelle Einstellung der Netzwerverbindung - wireless LAN - (Fortsetzung) 1.3.2 Einrichtung der wireless LAN Verbindung ® Verwendung der wireless LAN Verbindung bei Windows 7 Standard. Nehmen sie folgendes wireless LAN Einstellungen für den Projektor vor. Verbindungskontrolle : Ad-Hoc SSID...
Seite 141 1. Verbindung mit dem Netzwerk 1.3 Manuelle Einstellung der Netzwerverbindung - wireless LAN - (Fortsetzung) 4) Wählen Sie “Folgende IP-Adresse verwenden” und kongurieren Sie entsprechend IP-Adresse, Subnetzmaske und Standardgateway für den Computer. Ist die Einstellung abgeschlossen, klicken Sie auf [OK], um das Fenster zu schließen.
Seite 142 1. Verbindung mit dem Netzwerk 1.3 Manuelle Einstellung der Netzwerverbindung - wireless LAN - (Fortsetzung) 5) Klicken Sie mit der rechten Maustaste auf “Drahtlosnetzwerkverbindung”, um das Menü zu öffnen, und wählen Sie “Verbindung herstellen/ trennen”. 6) Wählen Sie aus den verfügbaren wireless LAN Netzwerken die SSID des Projektors (Standardeinstellung ist “wireless”) und klicken Sie auf [Verbinden].
Seite 143: Netzwerkpräsentation
2. Netzwerkpräsentation 2. Netzwerkpräsentation Der Projektor kann die über das Netzwerk übertragenen Computerbilder und Audiodateien anzeigen bzw. wiedergeben. Diese Netzwerkpräsentationsfunktion erleichtert die reibungslose Durchführung Ihrer Präsentationen und das Abhalten von Konferenzen. wireless LAN beim herkömmlichen LAN Für eine Netzwerkpräsentation benötigen Sie die exklusive Anwendung “LiveViewer”.
Seite 144: Web-Steuerung
3. Web-Steuerung 3. Web-Steuerung Sie können den Projektor über das Netzwerk von einem Browser auf dem Computer aus einstellen und steuern, sofern beide mit dem selben Netzwerk verbunden sind. • Internet Explorer ® HINWEIS 6.0 oder höher wird benötigt. • Wenn JavaScript in ihrem Browser deaktiviert ist, müssen sie es aktivieren, ®...
Seite 145: Projektor Web-Kontrolle
3. Web-Steuerung 3.1 Projektor Web-Kontrolle 3.1.1 Login Um die Funktion Projektor Web-Kontrolle zu benutzen, müssen Sie sich mit Ihrem Benutzernamen und Ihrem Passwort anmelden. Nachfolgend nden Sie die werkseitigen Voreinstellungen für Benutzernamen und Passwort. Anmeldebildschirm Benutzername Passwort Administrator <blank> Geben Sie Ihren Benutzernamen und Ihr Passwort ein und klicken Sie auf [OK]. Bei erfolgreicher Anmeldung wird der folgende Bildschirm angezeigt.
Seite 146: Netzwerkinformationen
3. Web-Steuerung 3.1 Projektor Web-Kontrolle (Fortsetzung) 3.1.2 Netzwerkinformationen Zeit die aktuellen Netzwerk Kongurations Einstellungen des Projektors an. Abschnitt Beschreibung Zeigt gemeinsamen Daten von wireless LAN und kabelgebundenem LAN an. Zeigt die Einstellungen für den Projektor Namen. Projektorname Daten Drahtlosverbindung Zeigt die aktuellen Einstellungen für wireless LAN an. Zeigt den Modus der wireless LAN Datenübertragung an.
Seite 147: Netzwerk Einstellungen
3. Web-Steuerung 3.1 Projektor Web-Kontrolle (Fortsetzung) 3.1.3 Netzwerk Einstellungen Zeigt und konguriert Netzwerk Einstellungen. Abschnitt Beschreibung Konguriert die gemeinsamen Einstellungen von wireless Allgemeines Setup LAN und kabelgebundenem LAN. Konguriert den Namen des Projektors. Der Projektor Name darf bis zu 64 alphanumerische Zeichen. Nur Buchstaben, Zahlen und die folgenden Symbole dürfen Projektorname benutzt werden.
Seite 148 3. Web-Steuerung 3.1 Projektor Web-Kontrolle - Netzwerk Einstellungen (Fortsetzung) Abschnitt Beschreibung Konguriert die Einstellungen für wireless LAN. Drahtloseinrichtung Modus Wählen sie “Adhoc” oder “Infrastructure”. Konguriert Netzwerk Einstellungen. Aktiviert DHCP. DHCP EIN Disables DHCP. DHCP AUS Conguriert die IP Adresse, sofern DHCP deaktiviert ist. IP-Adresse Subnetzmaske Conguriert die Subnetzmaske, sofern DHCP deaktiviert ist.
Seite 149 3. Web-Steuerung 3.1 Projektor Web-Kontrolle - Netzwerk Einstellungen (Fortsetzung) Abschnitt Beschreibung Konguriert die Einstellungen für kabelgebundenes LAN. Einrichtung mit Kabel Konguriert Netzwerk Einstellungen. Aktiviert DHCP. DHCP EIN Disables DHCP. DHCP AUS Conguriert die IP Adresse, sofern DHCP deaktiviert ist. IP-Adresse Subnetzmaske Conguriert die Subnetzmaske, sofern DHCP deaktiviert ist.
Seite 150: Port-Einstellungen
Klicken Sie [Ein] um Port 9715 zu verwenden. Port geöffnet Klicken Sie [Ein] alls eine Authentizierung verlangt wird für diesen Port. -Port Konguriert den PJLink -Port (Port 4352). (Port 4352) Klicken Sie auf das Kontrollkästchen [Ein] zur Verwendung Port geöffnet von Port 4352.
Seite 151 3. Web-Steuerung 3.1 Projektor Web-Kontrolle - Port-Einstellungen (Fortsetzung) Abschnitt Beschreibung Konguriert den SMTP port. SNMP-Port Klicken Sie [Ein] um Port 23 zu verwenden. Port geöffnet Konguriert das Ziel der SNMP Trap im IP Format. • Diese Adresse kann nicht nur als IP, sondern auch als Domain Name eingegeben werden, wenn der aktuelle DNS Trap-Adresse Server entsprechend in das Netzwerk Einstellungen.
Seite 152: E-Mail-Einstellungen
3. Web-Steuerung 3.1 Projektor Web-Kontrolle (Fortsetzung) 3.1.5 E-Mail-Einstellungen Zeit und konguriert E-mail Adressen Einstellungen. Abschnitt Beschreibung Klicken Sie [Ein] um die E-mail Funktion zu nutzen. Kongurieren sie die Bedingungen für den E-Mail-Versand E-Mail senden bei den Benachrichtigungseinstellungen. Konguriert die Adresse des Mail Servers im IP Format. •...
Seite 153: Benachrichtigungseinstellungen
3. Web-Steuerung 3.1 Projektor Web-Kontrolle (Fortsetzung) 3.1.6 Benachrichtigungseinstellungen Zeigt und konguriert Fehler und Alarm Einstellungen. Abschnitt Beschreibung Abdeckungsfehler Die Lampenabdeckung ist nicht richtig befestigt. Der Kühlventilator läuft nicht. Lüfterfehler Die Lampe funktioniert nicht; es besteht die Möglichkeit, dass Lampenfehler im Inneren eine Überhitzung vorliegt. Es besteht die Möglichkeit, dass im Inneren eine Überhitzung vorliegt.
Seite 154 3. Web-Steuerung 3.1 Projektor Web-Kontrolle - Benachrichtigungseinstellungen (Fortsetzung) Die Alarm Meldungen werden unten gezeigt. Abschnitt Beschreibung Konguriert den Zeitpunkt des Alarms. Alarmzeit (Nur bei Lampenzeitalarm und Filterzeitalarm.) Klicken Sie [Ein] um den SNMP Trap Alarm zu aktivieren. SNMP-Trap Klicken Sie [Ein] um den E-mail Alarm zu aktivieren. E-Mail senden (Außer bei Kaltstart und Konguriert das Subjekt-Feld eines zu versendenen E-mails.
Seite 155: Zeitplaneinstellungen
3. Web-Steuerung 3.1 Projektor Web-Kontrolle (Fortsetzung) 3.1.7 Zeitplaneinstellungen Zeigt und konguriert die Ablaufeinstellungen. Abschnitt Beschreibung Konguriert die täglichen Abläufe. Täglich Konguriert die Abläufe für Sonntag. Sonntag Konguriert die Abäufe für Montag. Montag Konguriert die Abäufe für Dienstag. Dienstag Konguriert die Abäufe für Mittwoch. Mittwoch Konguriert die Abäufe für Donnerstag.
Seite 156 3. Web-Steuerung 3.1 Projektor Web-Kontrolle - Zeitplaneinstellungen (Fortsetzung) Die Ablaufeinstellungen werden unten gezeigt. Abschnitt Beschreibung Klicken Sie [Ein] und aktiviern sie die Ablaufplanung. Zeitplan Stellt Monat und Tag ein. Dieser Gegenstand erscheint nur, wenn Bestimmtes Datum Datum (Monat/Tag) (Nr. 1-5) gewählt ist. Klicken Sie [Übernehmen] um die Einstellungen zu speichern.
Seite 157 3. Web-Steuerung 3.1 Projektor Web-Kontrolle - Zeitplaneinstellungen (Fortsetzung) • Wenn der Projektor an einen anderen Ort gebracht wird, muss HINWEIS vor der Konguration des Zeitplans das Datum und die Uhrzeit kontrolliert werden. • Die Zeitanzeige durch die eingebaute Uhr ist möglicherweise unpräzise. Die Verwendung von SNTP wird empfohlenum, stets die exakte Zeit zu haben.
Seite 158: Datums-/Uhrzeiteinstellungen
3. Web-Steuerung 3.1 Projektor Web-Kontrolle (Fortsetzung) 3.1.8 Datums-/Uhrzeiteinstellungen Zeigt und konguriert die Einstellungen von Datum und Zeit. Abschnitt Beschreibung Konguriert das aktuelle Datum im Aktuelles Datum Format. Konguriert die aktuelle Zeit im Stunde:Minute:Sekunde Aktuelle Uhrzeit Format. Klicken Sie [EIN] um die Daten für Sommer/Winter Zeit Sommerzeit einzustellen und nehmen sie die folgenden Einstellungen vor.
Seite 159 3. Web-Steuerung 3.1 Projektor Web-Kontrolle - Datums-/Uhrzeiteinstellungen (Fortsetzung) Abschnitt Beschreibung Angabe der Zeitdifferenz. Geben sie dieselbe Zeitzonendifferenz ein wie auf Ihrem Computer. Wenn sie Zeitdifferenz unsichert sind, wenden sie sich an ihren IT Spezialisten. Klicken Sie [EIN] um die Datum und Zeit Einstellung von dem SNTP SNTP Server zu beziehen;...
Seite 160: Sicherheitseinstellungen
3. Web-Steuerung 3.1 Projektor Web-Kontrolle (Fortsetzung) 3.1.9 Sicherheitseinstellungen Zeigt und konguriert Passwörter und andere Sicherheitseinstellungen. Abschnitt Beschreibung Konguriert Benutzernamen und Passwort. Benutzerkonto Konguriert den Benutzernamen. Benutzername Die Länge der text darf bis zu 255 alphanumerische Zeichen. Konguriert das Passwort. Passwort Die Länge der text darf bis zu 255 alphanumerische Zeichen.
Seite 161: Projektorsteuerung
3. Web-Steuerung 3.1 Projektor Web-Kontrolle (Fortsetzung) 3.1.10 Projektorsteuerung Die in der nachfolgenden Tabelle aufgefuhrten Optionen konnen unter Zuhilfenahme des Projektorsteuerung menus ausgefuhrt werden. Wählen Sie mit der Maus einen Menüpunkt aus. Die meisten Einstellungen haben ein Submenü. Für weitere Einzelheiten, sehen Sie in der Tabelle nach.
Seite 162 3. Web-Steuerung 3.1 Projektor Web-Kontrolle - Projektorsteuerung (Fortsetzung) Abschnitt Beschreibung BILD HELLIGKEIT Einstellung der Helligkeit. Einstellung des Kontrastes. KONTRAST GAMMA Einstellung des Gammawertes. FARB-TEMP. Einstellung der Farbtem. FARBE Einstellung der Farbe. F-TON Einstellung des F-Tons. SCHÄRFE Einstellung der Schärfe. AKTI. BLENDE Wahlt die aktive Iriseinstellung.
Seite 163 Stellt das Zoom ein. Stellt die vertikale Bildposition ein. D-SHIFT V Stellt die horizontale Bildposition ein. D-SHIFT H BILDPOSITION Wählt die vertikale Bildposition aus. (CP-D27WN, CP-D32WN) BILDPOSITION H Wählt die horizontale Bildposition aus. (CP-DW25WN) KEYSTONE V Einstellung der vertikale Trapezverzerrungskorrektur.
Seite 164 3. Web-Steuerung 3.1 Projektor Web-Kontrolle - Projektorsteuerung (Fortsetzung) Abschnitt Bechreibung AUDIO LAUTST. Einstellung der Lautstärke. Eingebauter Lautsprecher ein/aus. LAUTSPRECHER Zuweisung des AUDIOQUELLE-COMPUTER IN1 AUDIOQUELLE - COMPUTER IN1 Eingangsport. Zuweisung des AUDIOQUELLE-COMPUTER IN2 AUDIOQUELLE - COMPUTER IN2 Eingangsport. AUDIOQUELLE - LAN Zuweisung des AUDIOQUELLE-LAN Eingangsport. AUDIOQUELLE - USB Zuweisung des AUDIOQUELLE-USB TYPE A Eingangsport.
Seite 165 3. Web-Steuerung 3.1 Projektor Web-Kontrolle - Projektorsteuerung (Fortsetzung) Abschnitt Beschreibung OPT. Schaltet die automatische Suche nach Signal ein/aus. AUTOM.SUCHE Schaltet die direkte Einschaltfunktion an/aus. DIREKTSTROM AN Einstellung des Timer zum Ausschalten des Projektors, wenn AUTOMATIK AUS kein Signal empfangen wird. Auswahl der Einstellung USB TYPE B.
Seite 166 3. Web-Steuerung 3.1 Projektor Web-Kontrolle - Projektorsteuerung (Fortsetzung) Die Funktionen aus der unteren Tabelle können über das Projektorsteuerung-Menü aufgerufen werden. Klicken Sie [Presenter-Modus verl]. Abschnitt Beschreibung SERVICE Presenter-Modus verl Obligatorisches Verlassen des Presenter-Modus.
Seite 167: Fernbedienung
3. Web-Steuerung 3.1 Projektor Web-Kontrolle (Fortsetzung) 3.1.11 Fernbedienung Sie konnen Ihren Web-Browser zur Steuerung des Projektors benutzen. Die Funktionen auf der gebundelten Fernbedienung sind dem Web- Fernbedienungskontrollschirm zugewiesen. • Versuchen Sie nicht, den Projektor mit Hilfe der Fernbedienung des Projektors und gleichzeitig uber Ihren Web-Browser zu steuern.
Seite 168: Projektorstatus
3. Web-Steuerung 3.1 Projektor Web-Kontrolle (Fortsetzung) 3.1.12 Projektorstatus Zeigt die Einstellungen und den Status des Projektors an. Abschnitt Beschreibung Fehlerstatus Zeigt den aktuellen Fehlerstatus. Zeigt die Benutzungsdauer der derzeit verwendeten Lampe. Lampenzeit Zeigt die Benutzungsdauer des derzeit verwendeten Filters. Filterzeit Zeit den aktuellen Powerstatus.
Seite 169: Netzwerk-Neustart
3. Web-Steuerung 3.1 Projektor Web-Kontrolle (Fortsetzung) 3.1.13 Netzwerk-Neustart Starten die Netzwerkverbindung des Projektors neu. Abschnitt Beschreibung Starten die Netzwerkverbindung des Projektors neu, um die Neustart neuen Kongurationseinstellungen zu aktivieren. • Ein Neustart erfordert eine erneute Anmeldung, damit eine HINWEIS weitere Steuerung oder Kongurierung des Projektors uber den Web-Browser erfolgen kann.
Seite 170: Crestron E-Control
3. Web-Steuerung ® 3.2 Crestron e-Control Registrierkarte Zuerst wird der oben abgebildete Main-Bildschirm eingeblendet. Wenn Sie jedoch User Password 46), im Tools-Bildschirm aktiviert haben ( erscheint das rechts abgebildete Dialogfenster mit der Aufforderung, Ihr Passwort einzugeben. Weitere Bedienvorgänge sind erst nach Eingabe des Passworts möglich.
Seite 171: Main-Bildschirm
3. Web-Steuerung ® 3.2 Crestron e-Control (Fortsetzung) 3.2.1 Main-Bildschirm Sie können die grundlegenden Steuerfunktionen des Projektors über diesen Bildschirm bedienen. • Bendet sich der Projektor im Standby-Modus, kann nur die HINWEIS Schaltäche Power bedient werden. 1 Klicken Sie auf eine Schaltäche und folgen Sie den Bedienschritten. Beschreibung Schaltet das Gerät ein/aus.
Seite 172 3. Web-Steuerung ® 3.2 Crestron e-Control - Main-Bildschirm (Fortsetzung) 3 Klicken Sie auf eine Schaltäche und folgen Sie den Bedienschritten. Klicken Sie auf die Symbole ◄ / ► links und rechts außen, um die nicht sichtbaren Schaltächen einzublenden. Beschreibung Einfrieren-Status ein/aus. Freeze Einstellung des Kontrastes.
Seite 173: Tools-Bildschirm
3. Web-Steuerung ® 3.2 Crestron e-Control (Fortsetzung) 3.2.2 Tools-Bildschirm Konguriert die Einstellungen zwischen Projektor und Crestron ® -Steuersystem. Klicken Sie auf [Exit], um zum Main-Bildschirm zurückzukehren. • Werden 2-Bit-Zeichen verwendet, können der Eingabetext bzw. HINWEIS die Ziffern nicht korrekt deniert werden. •...
Seite 174 3. Web-Steuerung ® 3.2 Crestron e-Control - Tools-Bildschirm (Fortsetzung) 3 Projector (Fortsetzung) Konguriert die Netzwerkeinstellungen des Projektors. Abschnitt Beschreibung Aktiviert DHCP. DHCP Conguriert die IP Adresse, sofern DHCP deaktiviert ist. IP Address Conguriert die Subnetzmaske, sofern DHCP deaktiviert ist. Subnet Mask Conguriert den Standardgateway, sofern DHCP deaktiviert ist.
Seite 175: Info-Bildschirm
3. Web-Steuerung ® 3.2 Crestron e-Control (Fortsetzung) 3.2.3 Info-Bildschirm Zeigt die Einstellungen und den Status des Projektors an. Klicken Sie auf [Exit], um zum Main-Bildschirm zurückzukehren. 1 Projector Information Abschnitt Beschreibung Zeigt die Einstellungen für den Projektor Namen. Projector Name Zeigt den Standortnamen des Projektors an.
Seite 176: Help Desk-Bildschirm
3. Web-Steuerung ® 3.2 Crestron e-Control (Fortsetzung) 3.2.4 Help Desk-Bildschirm Sendet/empfängt Nachrichten an/vom Administrator für Crestron RoomView ® Express. Beschreibung Send Sendet eine Nachricht. Prüfen Sie die empfangene Nachricht.
Seite 177: Notfallwarnung
3. Web-Steuerung ® 3.2 Crestron e-Control (Fortsetzung) 3.2.5 Notfallwarnung Sendet der Administrator für Crestron RoomView ® Express eine Warnmeldung, wird diese auf dem Bildschirm angezeigt. Sie können die Warnmeldung im Chatformat beantworten. Geben Sie eine Nachricht in das Feld unter der Warnmeldung ein und klicken Sie auf [Send]. •...
Seite 178: Die Funktion "Mein Bild
4. Die Funktion “Mein Bild” 4. Die Funktion “Mein Bild” Der Projektor kann Standbilder anzeigen, die über das Netzwerk übermittelt werden. Die Übertragung von Bild Dateien Bilddatei anzeigen (z.B. Die MEIN BILD Übertragung verlangt eine besondere Anwendung auf ihrem Computer. Nutzen Sie das Programm, um die Bilddaten zu übertragen.
Seite 179: Messenger-Funktion
5. Messenger-Funktion 5. Messenger-Funktion Der Projektor kann auf dem Bildschirm Textdaten anzeigen, die aus dem Netzwerk stammen, und Audiodaten direkt aus dem Projektor wiedergeben. Die Textdaten können auf dem Bildschirm auf zwei Weisen angezeigt werden; entweder wird der vom Computer übertragene Text in Echtzeit gezeigt, oder es werden Textdaten unter den im Projektor gespeicherten ausgewählt und angezeigt.
Seite 180: Die Funktion "Netzbrücke
6. Die Funktion “Netzbrücke” 6. Die Funktion “Netzbrücke” Dieser Projektor ist mit der Funktion NETZBRÜCKE zur gemeinsamen Umsetzung über ein Netzwerkprotokoll und eine serielle Schnittstelle ausgestattet. Durch die Nutzung der Funktion NETZBRÜCKE kann ein durch wireless LAN oder kabelgebundenes LAN mit dem Projektor verbundener Computer ein externes Gerät per RS-232C-Datenübertragung steuern, wobei der Projektor als Netzwerkterminal dient.
Seite 181: Kommunikations-Setup
6. Die Funktion “Netzbrücke” 6.2 Kommunikations-Setup Zum Kongurieren der Kommunikationseinrichtung mit NETZBRÜCKE für den Projektor verwenden Sie die Optionen im Menü KOMMUNIKATION. Öffnen Sie das Menü des Projektors und wählen Sie das Menü OPT. - SERVICE - KOMMUNIKATION. ( Menü OPT. > SERVICE > KOMMUNIKATION im Benutzerhandbuch) 1) Wählen Sie im Menü...
Seite 182: Übertragungsmethode
6. Die Funktion “Netzbrücke” 6.4 Übertragungsmethode Die Übertragungsmethode kann über Menüs nur dann gewählt werden, wenn NETZBRÜCKE bei KOMMUNIKATIONSTYP gewählt ist. Menü OPT. > SERVICE > KOMMUNIKATION im Benutzerhandbuch) HALB-DUPLEX VOLL-DUPLEX 6.4.1 HALB-DUPLEX Diese Methode erlaubt es dem Projektor eine Kommunikation in beiden Richtungen, wobei jedoch jeweils Daten nur in einer Richtung übertragen, d.
Seite 183: Voll-Duplex
6. Die Funktion “Netzbrücke” 6.4 Übertragungsmethode (Fortsetzung) • Mit der Methode HALB-DUPLEX kann der Projektor maximal 254 HINWEIS Byte an Daten auf einmal senden. • Wenn eine Überwachung der Antwortdaten von einem externen Gerät nicht erforderlich und die ANTWORTGRENZZEIT auf AUS eingestellt ist, kann der Projektor die Daten vom Computer ohne Unterbrechung empfangen und an ein externes Gerät weiterleiten.
Seite 184: Weitere Funktionen
7. Weitere Funktionen 7. Weitere Funktionen 7.1 E-mail Alarm Der Projektor kann automatisch eine E-mail Warnung an spezische E-Mail versenden, wenn der Projektor bestimmte Umstände für Wartung oder einen Fehler bemerkt. • Es können bis zu 5 E-mail Adressen angegeben werden. HINWEIS •...
Seite 185 7. Weitere Funktionen 7.1 E-mail Alarm (Fortsetzung) 5) Klicken Sie [Benachrichtigungseinstellungen] im Hauptmenü um die E-mail Alarm Einstellungen vorzunehmen. 6) Wählen sie und kongurieren sie alle Alarm Einstellungen. Siehe Menüpunkt 25) für nähere Informationen. 3.1.6 Benachrichtigungseinstellungen ( 7) Klicken Sie [Übernehmen] um die Einstellungen zu speichern. Fehlfunkions/Warn-E-mails haben folgende Struktur: Betreffzeile : <Mail title>...
Seite 186: Projektor Steuerung Über Snmp
7. Weitere Funktionen 7.2 Projektor Steuerung über SNMP Das SNMP (Simple Network Management Protocol) ermöglicht es, die Projektor Information zu lenken, was als Fehler oder Warnung gilt; dies geschieht über einen Computer im Netzwerk. Die SNMP Steuer Software muß auf dem Computer installiert sein, um die Funktion nutzen zu können.
Seite 187: Ereignis Planung
7. Weitere Funktionen 7.3 Ereignis Planung Die Planungsfunktion ermöglicht es, Ereignisse einzustellen unter Einschluß von Power on / Power off. Der Projektor steuert sich hierbei selbst. • Sie können die Steuerung folgender Ereignisse planen: Power, HINWEIS Eingabequelle, Mein Bild, Messenger, Diashow. ( •...
Seite 188 7. Weitere Funktionen 7.3 Ereignis Planung (Fortsetzung) Ablaufeinstellungen ( Die Ablaufplan Einstellungen können von einem Browser auf vorgenommen werden. Beispiel: Wenn die IP Adresse des Projektors eingestellt ist auf 192.168.1.10: 1) Geben Sie “http://192.168.1.10/” in die Adresszeile des Webbrowsers ein und wählen Sie im Auswahlfenster Projektor Web-Kontrolle.
Seite 189 7. Weitere Funktionen 7.3 Ereignis Planung (Fortsetzung) Datum und Zeit Einstellung ( Die Datum und Zeit Einstellung kann über den Browser vorgenommen werden. Beispiel: Wenn die IP Adresse des Projektors eingestellt ist auf 192.168.1.10: 1) Geben Sie “http://192.168.1.10/” in die Adresszeile des Webbrowsers ein und wählen Sie im Auswahlfenster Projektor Web-Kontrolle.
Seite 190: Bedienung Über Das Netzwerk
7. Weitere Funktionen 7.4 Bedienung über das Netzwerk Sie können den Projektor kongurieren und über das Netzwerk steuern mit RS- 232C Kommandos. Kommunikations Port Die folgenden beiden Ports dienen der Steuerung. TCP #23 (Netzsteuerport1 (Port 23)) TCP #9715 (Netzsteuerport2 (Port 9715)) •...
Seite 191 7. Weitere Funktionen 7.4 Bedienung über das Netzwerk (Fortsetzung) Wenn die Autentizierung aktiviert ist, werden folgende Einstellungen verlangt. 7) Klicken Sie [Sicherheitseinstellungen] im Hauptmenü. 8) Klicken Sie [Netzsteuerung] und geben Sie das gewünschte Authentisierungs- Passwort ein. * Beachten sie den HINWEIS. 9) Klicken Sie [Übernehmen] Schaltäche an, um die Einstellungen zu speichern.
Seite 192 7. Weitere Funktionen 7.4 Bedienung über das Netzwerk (Fortsetzung) Kommando Format Die Kommandoformate variieren bei den verschiedenen Kommunikationsanschlussen. ● TCP #23 Sie konnen die RS-232C Kommandos ohne Anderungen verwenden. Das Format Antwortdaten ist dasselbe wie die RS-232C Kommandos. ( 232C Communication im Benutzerhandbuch - Technical) Jedoch wird die folgende Antwort zuruckgesendet, falls die Authentisierung bei ausgeschalteter Authentisierung versagt.
Seite 193 7. Weitere Funktionen 7.4 Bedienung über das Netzwerk (Fortsetzung) Format der Antwort Daten Die Verbindungs ID (entspricht der Verbindungs ID beim Sende Daten Format) wird den RS-232C Kommando Antwort Daten hinzugefügt. <ACK-Antwort> Antwort Verbindungs-ID 1 Byte 0x06 <NAK-Antwort> Antwort Verbindungs-ID 1 Byte 0x15 <Fehlerantwort>...
Seite 194 7. Weitere Funktionen 7.4 Bedienung über das Netzwerk (Fortsetzung) Automatischer Abbruch der Verbindung Die TCP Verbindung wird automatisch unterbrochen, nachdem innerhalb von 30 Sekunden nach Aufbau der Verbindung keine Kommunikation stattndet. Authentisierung Der Projektor akzeptiert keine Kommandos ohne eine erfolgreiche Autentizierung, sofern diese aktiviert ist.
Seite 195: Crestron Roomview
7. Weitere Funktionen ® 7.5 Crestron RoomView Crestron RoomView ist ein von Crestron Electronics, Inc bereitgestelltes ® Ressourcen-Managementprogramm für mehrere Benutzer. Es handelt sich um eine Anwendung zur Verwaltung und gemeinsamen Steuerung des Projektors mit anderen AV-Geräten. Einzelheiten zu Crestron RoomView nden Sie auf der Crestron ®...
Seite 196: Fehlersuche
8. Fehlersuche 8. Fehlersuche Siehe Probleme Vermutliche Ursache Zu prüfen Seite(n) • Platzieren Sie Computer und Projektor näher aneinander. • Funkwellen dringen nicht Schwaches Funksignal – durch Beton und Metalle (Stahltüren etc.) Prüfen Sie die Kongurationseinstellungen Kann aufgrund der für wireless LAN, falls Ihr Wireless / Verschlüsselung- Computer über eine solche –...
Seite 197: Technische Daten
9. Technische Daten 9. Technische Daten Abschnitt Technische Daten Spezielle Computeranwendung und Webbrowser Control software Corresponding TCP/IP, DHCP-Client und HTTP-Server protocol Wreless LAN (IEEE802.11b/g/n) (Ad-Hoc und im Infrastructure-Modus) Network beim herkömmlichen LAN (100Base-TX/10Base-T) WEP (64/128bit), WPA-PSK (TKIP/AES), Security WPA2-PSK (TKIP/AES), SSID Betriebssystem: Windows ®...
Seite 198: Garantie Und Kundendienst
10. Garantie und Kundendienst 10. Garantie und Kundendienst Bei Problemen mit den Geräten lesen Sie zunächst unter 8. Fehlersuche ( nach und prüfen Sie alle vorgeschlagenen Punkte. Sollte das Problem fortbestehen, so wenden Sie sich an Ihren Fachhändler oder Servicetechniker. Er kann Ihnen sagen, inwieweit ein Garantiefall vorliegt.
Seite 199 75.0 60.0 VESA UXGA (60Hz) *1) Supported except for HDMI input. *2) Only for CP-D27WN/CP-D32WN *3) Only for CP-DW25WN • Be sure to check jack type, signal level, timing and resolution before NOTE connecting this projector to a PC. • Some PCs may have multiple display screen modes. Use of some of these modes will not be possible with this projector.
Seite 200 Initial set signals Initial set signals The following signals are used for the initial settings. The signal timing of some computer models may be different. In such case, adjust the items V POSITION and H POSITION in the IMAGE menu. Back porch (B) Front porch (D) Back porch (b)
Seite 201 Connection to the ports Connection to the ports NOTICE ►Use the cables with straight plugs, not L-shaped ones, as the input ports of the projector are recessed. ►Only the signal that is input from the COMPUTER IN1 or IN2 can be output from the MONITOR OUT port.
Seite 202 Connection to the ports (continued) S-VIDEO Mini DIN 4pin jack • System: NTSC, PAL, SECAM, PAL-M, PAL-N, NTSC4.43, PAL(60Hz) Signal Color signal 0.286Vp-p (NTSC, burst), 75Ω terminator Color signal 0.300Vp-p (PAL/SECAM, burst) 75Ω terminator Brightness signal, 1.0Vp-p, 75Ω terminator Ground Ground VIDEO RCA jack...
Seite 203: Audio Out
Connection to the ports (continued) HDMI 10 12 14 16 18 • Type :Digital audio/video connector 11 13 15 17 19 • Audio signal : Linear PCM (Sampling rate; 32/44.1/48 kHz) Signal Signal Signal T.M.D.S. Data2 + T.M.D.S. Data0 Shield 15 SCL T.M.D.S.
Seite 204 Connection to the ports (continued) USB TYPE A USB TYPE B USB A type jack USB B type jack Signal Signal - Data - Data + Data + Data Ground Ground CONTROL D-sub 9pin plug • About the details of RS-232C communication, 5 4 3 2 1 please refer to the section "RS-232C Communication".
Seite 205 Connection to the ports (continued) To input component video signal to COMPUTER IN ports D-sub plug RCA plugs RCA connectors COMPONENT VIDEO OUT VCR/DVD/Blu-ray Disc player To input component video signal to the COMPUTER IN1 or IN2 port of the projector, use a RCA to D-sub cable or adapter.
Seite 206 RS-232C Communication RS-232C Communication When the projector connects to the computer by RS-232C communication, the projector can be controlled with RS-232C commands from the computer. For details of RS-232C commands, refer to RS-232C Communication / Network 17). command table ( Connection Turn off the projector and the computer.
Seite 207: Communication Settings
RS-232C Communication (continued) Communication settings 1. Protocol 19200bps,8N1 ("h" shows hexadecimal) 2. Command format Byte Number Command Header Data Header Data Setting Type Action code size ag code Packet Action <SET>Change setting to desired value [(cL)(cH)] (aL) (aH) 01h 00h (bL) (bH) (cL) (cH) by [(bL)(bH)].
Seite 208 RS-232C Communication (continued) ("h" shows hexadecimal) 3. Response code / Error code (1) ACK reply : 06h When the projector receives the Set, Increment, Decrement or Execute command correctly, the projector changes the setting data for the specied item by [Type], and it returns the code. (2) NAK reply : 15h When the projector cannot understand the received command, the projector returns the error code.
Seite 209 Command Control via the Network Command Control via the Network When the projector connects network, the projector can be controlled with RS- 232C commands from the computer with web browser. For details of RS-232C commands, refer to RS-232C Communication / Network 17).
Seite 210 Command Control via the Network (continued) Communicaion Port The following two ports are assigned for the command control. TCP #23 TCP #9715 Congure the following items form a web browser when command control is used. Port Settings Click the [Enable] check box to open [Network Port open Control Port1 (Port: 23)] to use TCP #23.
Seite 211 Command Control via the Network (continued) Command control settings [TCP #23] 1. Command format Same as RS-232C communication, refer to RS-232C Communicaton command format. 2. Response code / Error code ("h" shows hexadecimal) Four of the response / error code used for TCP#23 are the same as RS-232C Communication (1)~(4).
Seite 212 Command Control via the Network (continued) ("h" shows hexadecimal) 2. Response code / Error code The connection ID is attached for the TCP#23's response / error codes are used. The connection ID is same as the sending command format. (××h : connection ID) (1) ACK reply : 06h + ××h (2) NAK reply : 15h + ××h (3) Error reply : 1Ch + 0000h + ××h...
Seite 213 Network Bridge Communication Network Bridge Communication This projector is equipped with NETWORK BRIDGE function. When the projector connects to the computer by LAN communicaton, an external device that is connected with this projector by RS-232C communication can be controlled from the computer as a network terminal. For details, see the 6.
Seite 214 Network Bridge Communication (continued) Communication settings For communication setting, use the OPTION - SERVICE - COMMUNICATION menu. ( OPTION menu - SERVICE - COMMUNICATION in the User's Manual - Operating Guide) Item Condition BAUD RATE 4800bps / 9600bps / 19200bps / 38400bps Data length 8 bit (xed) PARITY...
Seite 215 RS-232C Communication / Network command table RS-232C Communication / Network command table Command Data Names Operation Type Header Type Setting code Action Turn off BE EF 06 00 2A D3 01 00 00 60 00 00 Turn on BE EF 06 00 BA D2 01 00...
Seite 216 RS-232C Communication / Network command table (continued) Command Data Names Operation Type Header Type Setting code Action CONTRAST BE EF 06 00 A4 D2 06 00 01 70 00 00 Execute Reset 1 DEFAULT BE EF 06 00 07 E9 01 00 A1 30 20 00...
Seite 217 RS-232C Communication / Network command table (continued) Command Data Names Operation Type Header Type Setting code Action User Gamma BE EF 06 00 94 C2 06 00 55 70 00 00 Execute Point 6 Reset BE EF 06 00 80 FE 02 00 96 30 00 00...
Seite 218 RS-232C Communication / Network command table (continued) Command Data Names Operation Type Header Type Setting code Action COLOR TEMP OFFSET G BE EF 06 00 BC C4 06 00 4B 70 00 00 Execute Reset BE EF 06 00 BC F4 02 00 B7 30 00 00...
Seite 219: Auto Adjust Execute
RS-232C Communication / Network command table (continued) Command Data Names Operation Type Header Type Setting code Action V POSITION BE EF 06 00 E0 D2 06 00 02 70 00 00 Execute Reset BE EF 06 00 F1 82 02 00 01 21 00 00 H POSITION...
Seite 220 09 20 02 00 PICTURE POSITION MIDDLE BE EF 06 00 62 D1 01 00 09 20 00 00 (CP-D27WN, BOTTOM BE EF 06 00 F2 D0 01 00 09 20 01 00 CP-D32WN) BE EF 06 00 51 D1...
Seite 221 RS-232C Communication / Network command table (continued) Command Data Names Operation Type Header Type Setting code Action NORMAL BE EF 06 00 3B 23 01 00 00 33 00 00 BE EF 06 00 AB 22 01 00 00 33 01 00 INTELLIGENT ECO MODE...
Seite 222 RS-232C Communication / Network command table (continued) Command Data Names Operation Type Header Type Setting code Action BE EF 06 00 FD CD 02 00 64 20 00 00 VOLUME - Increment BE EF 06 00 9B CD 04 00 64 20 00 00 COMPUTER IN2...
Seite 223 RS-232C Communication / Network command table (continued) Command Data Names Operation Type Header Type Setting code Action BE EF 06 00 76 DD 01 00 36 20 00 00 AUDIO IN1 BE EF 06 00 E6 DC 01 00 36 20 01 00 AUDIO AUDIO IN2...
Seite 224 RS-232C Communication / Network command table (continued) Command Data Names Operation Type Header Type Setting code Action ENGLISH BE EF 06 00 F7 D3 01 00 05 30 00 00 FRANÇAIS BE EF 06 00 67 D2 01 00 05 30 01 00 DEUTSCH BE EF...
Seite 225 RS-232C Communication / Network command table (continued) Command Data Names Operation Type Header Type Setting code Action MyScreen BE EF 06 00 FB CA 01 00 00 30 20 00 ORIGINAL BE EF 06 00 FB E2 01 00 00 30 40 00 BLUE BE EF...
Seite 226: Auto Power Off
RS-232C Communication / Network command table (continued) Command Data Names Operation Type Header Type Setting code Action BE EF 06 00 08 86 02 00 10 31 00 00 AUTO POWER Increment BE EF 06 00 6E 86 04 00 10 31 00 00 Decrement...
Seite 227 RS-232C Communication / Network command table (continued) Command Data Names Operation Type Header Type Setting code Action COMPUTER IN1 BE EF 06 00 C6 32 01 00 01 36 00 00 COMPUTER IN2 BE EF 06 00 06 30 01 00 01 36 04 00 BE EF...
Seite 228 RS-232C Communication / Network command table (continued) Command Data Names Operation Type Header Type Setting code Action BE EF 06 00 3A C3 01 00 00 35 00 00 IMAGE-1 BE EF 06 00 AA C2 01 00 00 35 01 00 IMAGE-2 BE EF...
Seite 229 PJLink command PJLink command Commands Control Description Parameter or Response 0 = Standby POWR Power Contorol 1 = Power On 0 = Standby POWR ? Power Status inquiry 1 = Power On 2 = Cool Down 11 = COMPUTER IN 1...
Seite 230 INFO ? Other Information inquiry CLSS ? Class Information inquiry 1 NOTE • The password used in PJLink is the same as the password set in the Projector Web Control. To use PJLink without authentication, do not set any password in Projector Web Control.
Seite 231 Projektor CP-D27WN/CP-D32WN/CP-DW25WN Bedienungsanleitung (Kurzform) Vielen Dank, dass Sie diesen Projektor erworben haben. Bitte lesen Sie vor Inbetriebnahme des Produkts zunächst diese Anleitung, um einen sicheren und vorschriftsmäßigen Gebrauch zu gewährleisten. WARNUNG ►Vor der Verwendung des Produkts lesen Sie immer alle Bedienungsanleitungen für dieses Produkt gründlich durch.
Seite 232: Einleitende Hinweise
Einleitende Hinweise Die folgenden Kennwörter und graschen Symbole werden aus Sicherheitsgrün- den in den Anleitungen und am Gerät verwendet. Bitte prägen Sie sich ihre Be- deutung ein und beachten Sie die entsprechenden Hinweise und Anweisungen. WARNUNG Dieses Kennwort warnt vor Gefahren, die eine schwere Verletzung oder sogar den Tod zur Folge haben können.
Seite 233: Richtlinien Und Vorschriften
Richtlinien und Vorschriften Elektromagnetische Verträglichkeit In Kanada Dieses Digitalgerät der Klasse B entspricht dem kanadischen Standard ICES-003. Handelsname HITACHI Modellnummer CP-D27WN, CP-D32WN, CP-DW25WN Verantwortlicher Hitachi America, Ltd. Adresse 900 Hitachi way, Chula Vista, CA 91914-3556 U.S.A. Telefonnummer +1 -800-448-2244 Dieses Gerät erfüllt Teil 15 der FCC Rules. Sein Betrieb unterliegt den beiden folgenden Bedingungen: (1) Dieses Gerät darf keine schädlichen...
Seite 234: Lieferumfang
Richtlinien und Vorschriften (Fortsetzung) Das Symbol ist in Übereinstimmung mit der Richtlinie 2002/96/EG über Elektro- und Elektronik- Altgeräte (Elektro- und Elektronik - Altgeräte Richtlinie). Das Symbol weist darauf hin, dass das Gerät einschließlich ge- und verbrauchten Batterien bzw Akkus nicht in den Hausmüll gegeben werden darf, sondern den hierfür bestimmten getrennten Sammelsystemen zugeführt werden muss.
Seite 235: Anordnung
Anordnung Siehe Tabellen oder und die Abbildungen am Ende dieser Bedienungsanleitung, um die Größe des Bildschirms und den Projektionsabstand zu bestimmen. Die in der Tabelle enthaltenen Werte beziehen sich auf ein Bildschirmbild mit maximalerGröße. Projektionsächengröße (diagonal) Projektions ächenhöhe (±8%) Projektionsabstand (±8%) c1 , c2 •...
Seite 236: Anschließen Der Geräte
Anschließen der Geräte Vor dem Anschließen lesen Sie bitte die Bedienungsanleitungen aller angeschlossenen Geräte und dieses Produkts. Vergewissern Sie sich, dass alle anzuschließenden Geräte geeignet sind, und legen Sie die erforderlichen Leitungen bereit. Siehe Abbildungen am Ende dieser Bedienungsanleitung. Weitere Informationen nden Sie in der “Bedienungsanleitung” – “Benutzerhandbuch” und der “Bedienungsanleitung”...
Seite 237: Anbringen Der Adapterabdeckung
Anschließen der Geräte (Fortsetzung) ZUR BEACHTUNG ►Verwenden Sie Leitungen mit geraden Steckern (keine L-förmigen), da die Eingangsanschlüsse des Projektors nicht eingelassen sind. HINWEIS • Falls laute Rückkopplungen über den Lautsprecher hörbar werden, stellen Sie das Mikrofon weiter entfernt vom Lautsprecher auf. •...
Seite 238: Stromversorgung Anschließen
Stromversorgung anschließen Schließen Sie die Netzleitung an den IN (Netzanschluss) des Projektors an. Stecken Sie den Stecker der Netzleitung in die Steckdose. Nachdem die Stromversorgung einige Sekunden lang anliegt, leuchtet die -Anzeige konstant orangefarben auf. Netzleitung Bitte denken Sie daran, dass bei aktivierter DIREKTSTROM AN-Funktion, der Anschluss der Stromversorgung zum Einschalten des Projektors führt.
Seite 239: Vorbereitung Der Fernsteuerung
Vorbereitung der Fernsteuerung Bitte legen Sie vor der Verwendung der Fernbedienung Batterien ein. Wenn eine Fehlfunktion an der Fernbedienung auftritt, müssen die Batterien ersetzt werden. Wenn Sie die Fernbedienung längere Zeit nicht verwenden wollen, nehmen Sie die Batterien aus der Fernbedienung und lagern Sie sie an einem sicheren Ort. Drücken Sie gegen den Haken am Batteriedeckel und entfernen Sie ihn.
Seite 240: Einschalten Des Geräts
Einschalten des Geräts Taste Prüfen Sie, ob die Netzleitung Anzeige ordnungsgemäß und fest im Projektor und in der Steckdose eingesteckt ist. Achten Sie darauf, dass die Anzeige konstant orange leuchtet. Entfernen Sie dann die Objektivklappe. Drücken Sie die -Taste am Projektor oder der Fernbedienung. Die Projektionslampe leuchtet und die -Anzeige blinkt grün.
Seite 241: Ausrichten Des Projektors
Ausrichten des Projektors über die einstellfüße Am Unterteil vorne kann die Neigung und am Unterteil hinten die horizontale Einstellung des Projektors vorgenommen werden. Der Projektor wird mit einem am hinteren Hebefuß installierten Abstandhalter geliefert und ist sofort einsatzbereit. Falls erforderlich, können Sie den Abstandhalter entfernen und die Hebefüße per Hand drehen, um exaktere Einstellungen vorzunehmen.
Seite 242: Anzeige Des Bildes
Anzeige des Bildes VIDEO COMPUTER MY SOURCE/ Aktivieren Sie Ihre Signalquelle. Schalten DOC.CAMERA ASPECT AUTO SEARCH BLANK Sie die Signalquelle ein, und lassen Sie MAGNIFY FREEZE PAGE VOLUME Taste sie Signale zum Projektor senden. DOWN Taste MY BUTTON Ein eingangssignal wählen Drücken Sie KEYSTONE MUTE Taste...
Seite 243: Ausschalten Des Geräts
Ausschalten des Geräts Taste Drücken Sie die -Taste Anzeige am Projektor oder der Fernbedienung. Die Meldung “Ausschalten?” wird ungefähr fünf Sekunden lang auf dem Bildschirm angezeigt. Drücken Sie die -Taste erneut, während die Meldung erscheint. Die Lampe des Projektors geht aus und die Anzeige blinkt orange.
Seite 244: Austausch Der Lampe
Austausch der Lampe Eine Lampe hat eine begrenzte Produktlebensdauer. Bei Verwendung der Lampe über längere Zeit besteht die Gefahr, dass die Bilder dunkler werden oder der Farbton schlecht wird. Beachten Sie, dass jede Lampe eine andere Lebensdauer hat, und manche Lampen bereits kurz nach der Inbetriebnahme bersten oder durchbrennen können.
Seite 245 Austausch der Lampe (Fortsetzung) WARNUNG ►Der Projektor ist mit einer Quecksilberdampf-Hochdrucklampe aus Glas ausgestattet. Die Lampe kann mit einem lauten Knall platzen oder ausbrennen, wenn sie Erschütterungen ausgesetzt, verkratzt oder angefasst wird, wenn sie noch heiß ist. Außerdem kann dies geschehen, wenn sie abgenutzt ist. Beachten Sie, dass die Lampen eine ganz unterschiedliche Lebensdauer haben.
Seite 246 Reinigung und Austausch des Luftﬁlters Der Luftlter enthält zwei Filtertypen im Inneren. Bitte prüfen und reinigen Sie den Luftlter regelmäßig. Wenn die Anzeigen oder eine Meldung zum Reinigen des Luftlters auffordern, muss diese so bald wie möglich befolgt werden. Ersetzen Sie die Filter, wenn diese beschädigt oder stark verschmutzt sind.
Seite 247: Verwendung Der Cd-Anleitung
Verwendung der CD-Anleitung Die anderen Anleitungen für dieses Produkt benden sich auf der mitgelieferten CD-ROM mit dem Titel “Bedienungsanleitung (detailliert)”. Vor der Verwendung der CD-ROM lesen Sie bitte Folgendes sorgfältig durch, um richtige Verwendung sicherzustellen. Systemvoraussetzungen Das Computersystem für diese CD muss folgende Voraussetzungen erfüllen: Betriebssystem: Microsoft ®...
Seite 248: Technische Daten
Technische Daten Produktbezeichnung Flüssigkristallprojektor 786.432 Bildpunkte (1024 horizontal x 768 vertikal) Flüssigkrist allfeld 1.024.000 Bildpunkte (1280 horizontal x 800 vertikal) 215 W UHP Lampe Lautsprecher Wechselstrom 100-120 V/ 3,3 A, Wechselstrom 220-240 V/ 1,6A Stromversorgung Wechselstrom 100-120 V: 320 W, Wechselstrom 220-240 V: 300 W Stromverbrauch 0°C bis 40°C (Betrieb) Temperaturbereich...
Seite 249: Fehlersuche - Garantie Und Kundendienst
Fehlersuche - Garantie und Kundendienst Wenn anormale Zustände (wie Austreten von Rauch, merkwürdige Gerüche oder starke Geräusche) auftreten, beenden Sie den Betrieb sofort. Wenn andernfalls ein Problem mit dem Projektor auftritt, gehen Sie zunächst die Punkte unter “Fehlersuche” im “Benutzerhandbuch” und “Netzwerkbetrieb”, durch und führen Sie die vorgeschlagenen Prüfungen aus.
Seite 251 On a horizontal surface Suspended from the ceiling CP-D27WN, CP-D32WN (1024 x 768) (±8%) Screen size (diagonal) Projection distance Screen height Screen height inch inch inch type(inch) 0.510 20.1 0.155 1.069 42.1 0.610 24.0 0.171 1.237 48.7 0.711 28.0 0.186 1.405...
Seite 252 Computer VCR/DVD/Blu-ray Disc player Speakers Microphone Monitor system RGB IN...
Seite 253 Access point Computer RS-232C RS-232C USB TYPE A wireless adapter (optional) USB storage device [unit: mm]...
Seite 255 NOTE or copy of all or any part of this document is not permitted without express written consent. REMARQUE son contenu est interdite sauf autorisation spéciale écrite. HINWEIS ist ohne ausdrückliche schriftliche Genehmigung nicht gestattet. NOTA NOTA contenuto senza espressa autorizzazione scritta. MERK av dette dokumentet eller deler av det, er ikke tillatt uten uttrykt skriftlig tillatelse.
Seite 256 Hitachi America, Ltd. Hitachi Europe AB Frösundaviks Alle 15 Business Solutions Group 900 Hitachi way, Chula Vista 169 29 Solna SWEDEN CA 91914-3556 USA CANADA Sweden Tel: +46 8 562 711 00 Tel: +1 -800-448-2244 Finland Tel: +358 10 8503 085 http://www.hitachi-america.us/projectors Norway Tel: +47 9847 3898 Denmark Tel: +46 8 562 711 00...

Diese Anleitung auch für:

Cp-d32wn Cp-dw25wn

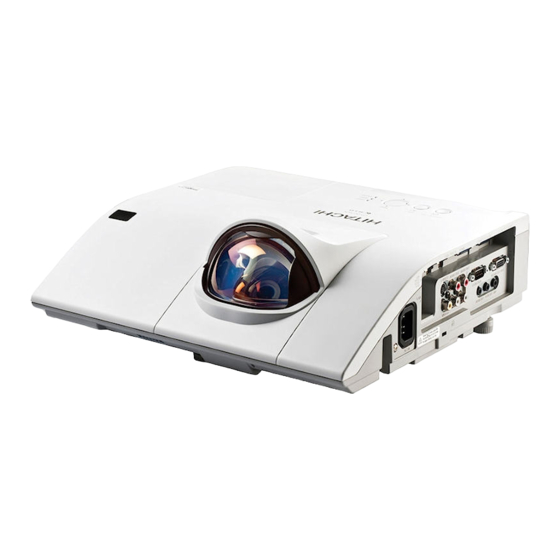

PJLink CP-D27WN Bedienungsanleitung

Inhaltsverzeichnis

Vorsicht

Vorsicht

1 Verbindung mit dem Netzwerk

2 Netzwerkpräsentation

3 Web-Steuerung

5 Messenger-Funktion

7 Weitere Funktionen

8 Fehlersuche

9 Technische Daten

10 Garantie und Kundendienst

Cp-D27Wn/Cp-D32Wn/Cp-Dw25Wn

Quicklinks

Kapitel

Fehlerbehebung

Verwandte Anleitungen für PJLink CP-D27WN

Inhaltszusammenfassung für PJLink CP-D27WN

Diese Anleitung auch für:
