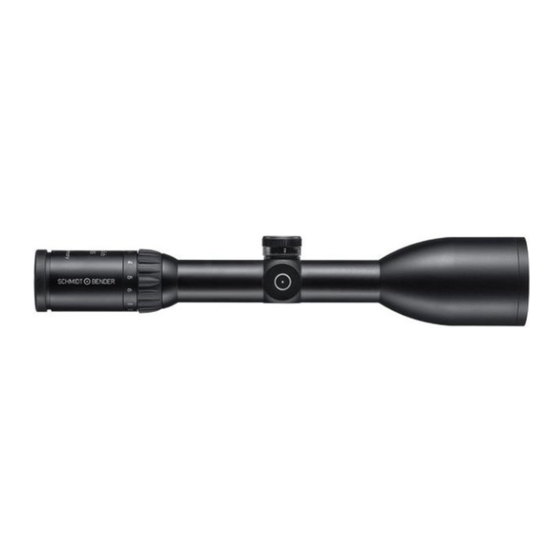

Inhaltszusammenfassung für Schmidt & Bender 2.5-13x56 Stratos

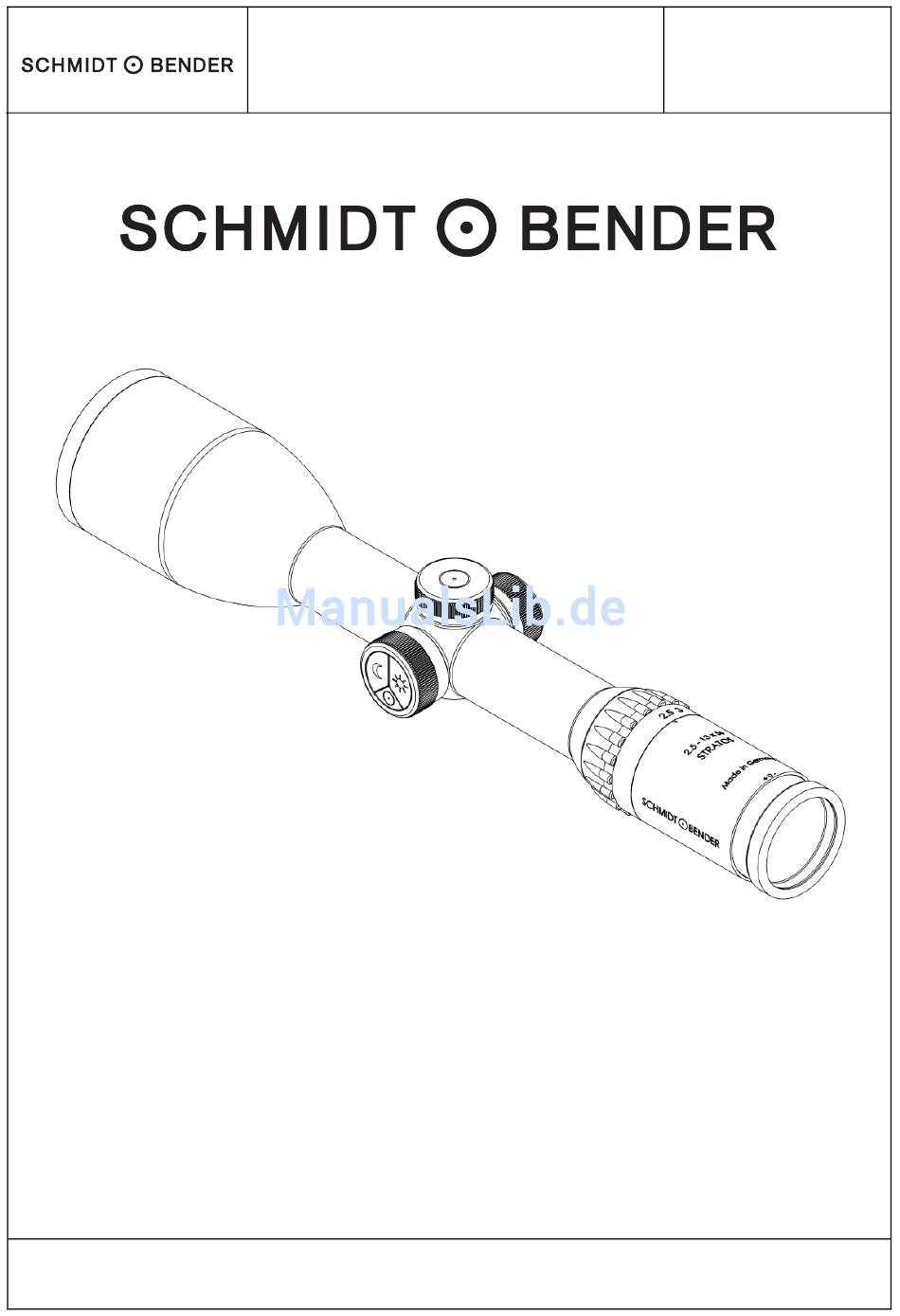

  • Seite 1 Bedienungsanleitung Seite 1 von 24 2.5-13x56 Stratos 2.5-13x56 Stratos Schmidt & Bender GmbH & Co. KG • Am Grossacker 42 • D-35444 Biebertal Tel. +49 (0) 64 09-81 15-0 • Fax +49 (0) 64 09-81 15-11 info@schmidt-bender.de • www.schmidt-bender.de...

  • Seite 3: Inhaltsverzeichnis

    Bedienungsanleitung Seite 3 von 24 2.5-13x56 Stratos 1.  Beschreibung ....................5  1.1  Einleitung ....................5  1.2  Sicherheitshinweise ................... 5  2.  Technische Daten ..................6  2.1  Allgemeine Daten ..................6  2.2  Abmessungen ................... 6  3.  Zubehör / Lieferumfang ................. 6  4. ...

  • Seite 5: Beschreibung

    Bedienungsanleitung Seite 5 von 24 2.5-13x56 Stratos Beschreibung 1.1 Einleitung Die Stratos Zielfernrohre von Schmidt & Bender wurden für die besonderen Anforderungen des hochpräzisen jagdlichen Schießens entwickelt. Sie besitzen ein für Ihre spezielle Anwendung optimiertes Produkt von höchster Qualität, das Ihnen bei Beachtung nachstehender Gebrauchshinweise über viele Jahre zuverlässige Dienste leisten wird.

  • Seite 6: Technische Daten

    Bedienungsanleitung Seite 6 von 24 2.5-13x56 Stratos Technische Daten 2.1 Allgemeine Daten  Sehfeld 14,2 – 2,7 (m/100m)  Austrittspupille 12.0 – 4,3 (mm)  Augenabstand (mm)  Dämmerungszahl 11,8 – 27  Transmission  Okularverstellbereich +2 bis -3 (dpt) ...

  • Seite 7: Bedienung

    Bedienungsanleitung Seite 7 von 24 2.5-13x56 Stratos Bedienung Ihr neues Schmidt & Bender Zielfernrohr verfügt über viele verschiedene Komponenten und Einstellmöglichkeiten, die Sie in Abb. 2 sehen können. Abb. 2: Bezeichnungen der Komponenten Schmidt & Bender GmbH & Co. KG • Am Grossacker 42 • D-35444 Biebertal Tel.

  • Seite 8: Okulareinstellung

    Bedienungsanleitung Seite 8 von 24 2.5-13x56 Stratos 4.1 Okulareinstellung Am Okular können Sie die Schärfe des Absehens mit Hilfe des Dioptrienausgleichs auf Ihr Auge einstellen. Stellen Sie hierfür das Zielfernrohr auf maximale Vergrößerung ein. Drehen Sie das Okular bis zum Anschlag nach links und drehen Sie nun so lange nach rechts, bis Sie das Absehen in optimaler Bildschärfe erkennen.
  • Seite 9 Bedienungsanleitung Seite 9 von 24 2.5-13x56 Stratos Abb. 4: Die Choose-Your-Light-Beleuchtung Einen Überblick über alle möglichen Funktionen und Konfigurationen, ebenso wie die Standardkonfigurationen, liefert Ihnen die nachstehende Tabelle, die detaillierte Beschreibung finden Sie im Anschluss: Funktion Optionen Standard Anzahl Beleuchtungsstufen Tag...

  • Seite 10: Hellste Und Dunkelste Stufe Und Helligkeitsverlauf

    Bedienungsanleitung Seite 10 von 24 2.5-13x56 Stratos Das Absehen und der Leuchtpunkt befinden sich bei Ihrem Zielfernrohr in der objektivseitigen, also der 1., Bildebene. 4.2.1 Anzahl der Beleuchtungsstufen Die Beleuchtung des Zielfernrohrs verfügt über einen Tag- und einen Nachtmodus. Optional kann die Beleuchtung auch so programmiert werden, dass nur ein Modus zur Verfügung steht.

  • Seite 11: Einschalt- Und Reaktivierungsverhalten

    Bedienungsanleitung Seite 11 von 24 2.5-13x56 Stratos Beide Sensoren können separat aktiviert und deaktiviert werden. Ebenso kann eingestellt werden, ob der Sensor bei einem flachen oder einem steilen Winkel reagieren soll. Standardmäßig sind beide Sensoren aktiviert und lösen bei einem Winkel von ca.

  • Seite 12: Bedienung Der Beleuchtung

    Bedienungsanleitung Seite 12 von 24 2.5-13x56 Stratos Dieses Blinken kann deaktiviert werden, indem man die Beleuchtung ausschaltet und innerhalb von 2 Sekunden wieder einschaltet. Danach kann die Beleuchtung benutzt werden, bis die Batterie leer it. schwächer werdender Batterie wird Beleuchtungsintensität entsprechend schwächer.
  • Seite 13 Bedienungsanleitung Seite 13 von 24 2.5-13x56 Stratos Abb. 5: Funktionen der Knöpfe zum Ein- und Ausschalten 4.3.2 Verändern der Helligkeit  Um die Helligkeit des Leuchtpunktes zu erhöhen, drücken Sie auf die Taste mit dem Sonnensymbol. Jeder Tastendruck erhöht die Intensität um eine Stufe.

  • Seite 14: Batteriewechsel

    Bedienungsanleitung Seite 14 von 24 2.5-13x56 Stratos 4.4 Batteriewechsel Zum Batteriewechsel entnehmen sie das Elektronikmodul der Leuchteinheit indem Sie das äußere Rändel solange gegen den Uhrzeigersinn drehen bis Sie keinen Widerstand mehr spüren. (Abb. 7) Entnehmen Sie dann das Elektronikmodul.
  • Seite 15 Bedienungsanleitung Seite 15 von 24 2.5-13x56 Stratos Bitte entsorgen Sie die verbrauchte Batterie umweltgerecht im Sondermüll. Die neue Batterie schieben Sie durch den Schlitz an der Seite in das Elektronikmodul, aus dem sie zuvor die Batterie entnommen haben. Achten Sie beim Einlegen der neuen Batterie darauf, dass der Pluspol (meist auf der Batterie mit einem „+“...

  • Seite 16: Verwenden Des Absehens Bei Der Entfernungsschätzung

    Bedienungsanleitung Seite 16 von 24 2.5-13x56 Stratos 4.5 Verwenden des Absehens bei der Entfernungsschätzung Die verschiedenen verfügbaren Absehen bieten dem Schützen eine Vielzahl an Möglichkeiten, anhand von Deckungsmaßen, wichtige Parameter zu schätzen oder zu messen. Dies erlaubt dem Schützen, in Kombination mit dem Ballistikausgleich auch auf große Entfernungen sehr präzise Schüsse...
  • Seite 17 Bedienungsanleitung Seite 17 von 24 2.5-13x56 Stratos Abb. 11: Darstellung der Deckungsmaße Die Deckungsmaße für das von Ihnen gewählte Absehen entnehmen Sie bitte dem Datenblatt des Absehens. Schmidt & Bender GmbH & Co. KG • Am Grossacker 42 • D-35444 Biebertal Tel.

  • Seite 18: Einschießen Des Zielfernrohrs

    Bedienungsanleitung Seite 18 von 24 2.5-13x56 Stratos Einschießen des Zielfernrohrs 5.1 Verwenden der Posicon-Türme Zur Benutzung der Türme beim Einschießen schrauben Sie bitte zunächst die Kappen auf dem Höhen- und Seitenturm ab. (Abb. 12) Abb. 12: Entfernen der Kappen von Höhen- und Seitenturm Das von Ihnen erworbene Zielfernrohr ist mit der Posicon-Verstellung ausgestattet.
  • Seite 19 Bedienungsanleitung Seite 19 von 24 2.5-13x56 Stratos Abb. 13: Posicon Türme mit Verstellbereichen und zentriertem Zeiger Weicht beim Einschießen nun die Treffpunktlage vom anvisierten Haltepunkt ab, kann dies mit den Türmen sehr einfach und genau korrigiert werden. Dabei bleibt das Absehen immer in der Mitte des sichtbaren Bildes.

  • Seite 20: Höhenverstellung

    Bedienungsanleitung Seite 20 von 24 2.5-13x56 Stratos 5.2 Höhenverstellung Mit jedem Klick wird das Absehen um 1cm/100m verstellt. Einen Tiefschuss korrigieren Sie durch Drehung der Höhenstellkappe im Uhrzeigersinn in Richtung „H“ bzw. „U“ (nach rechts, Abb. 14), einen Hochschuss durch Drehung entgegen dem Uhrzeigersinn (nach links) in Richtung „T“...

  • Seite 21: Markieren Der Eingeschossenen Absehenposition

    Bedienungsanleitung Seite 21 von 24 2.5-13x56 Stratos 5.4 Markieren der eingeschossenen Absehenposition Alle eingeschossenen Absehenpositionen lassen sich durch den silbernen Einstellring unterhalb des Rändels markieren (Abb. 16). Dazu lösen Sie mit Hilfe eines Kreuzschlitz-Schraubendrehers die Feststellschraube in der Posicon- Anzeige. Nachdem Sie das Markierdreieck im Einstellring auf den weißen Indexpunkt eingestellt haben, ziehen Sie die Feststellschraube wieder an.

  • Seite 22: Wartung Und Pflege

    Bedienungsanleitung Seite 22 von 24 2.5-13x56 Stratos Wartung und Pflege 6.1 Reinigung und Wartung Die Schmidt & Bender Zielfernrohre der Stratos-Modellreihe benötigen keine besondere Wartung und Pflege. Alle Metallteile sind mit einer harten Eloxal-Oberfläche versehen, die grundsätzlich pflegeleicht und extrem kratzfest ist. Zur Reinigung verwenden...

  • Seite 23: Garantie- Und Werksbescheinigung

    Bedienungsanleitung Seite 23 von 24 2.5-13x56 Stratos Garantie- und Werksbescheinigung TÜV Cert-Zertifizierungsstelle TÜV Anlagentechnik GmbH (Unternehmensgruppe TÜV Rheinland Berlin Brandenburg) bescheinigt gemäß TÜV Cert-Verfahren, dass das Unternehmen Schmidt & Bender GmbH & Co. KG, Biebertal, Deutschland für den Geltungsbereich Konstruktion,...
  • Seite 25 Operating Manual Page 1 of 24 2.5-13x56 Stratos 2.5-13x56 Stratos Schmidt & Bender GmbH & Co. KG • Am Grossacker 42 • D-35444 Biebertal Tel. +49 (0) 64 09-81 15-0 • Fax +49 (0) 64 09-81 15-11 info@schmidt-bender.de • www.schmidt-bender.de...
  • Seite 27 Operating Manual Page 3 of 24 2.5-13x56 Stratos   1.  Scope description ..................5  1.1  Introduction ....................5  1.2  Safety instructions ..................5  2.  Technical data ....................6  2.1  General data ..................... 6  2.2  Dimensions ....................6  3.  Accessories / Scope of supply ..............6 ...

  • Seite 29: Scope Description

    Operating Manual Page 5 of 24 2.5-13x56 Stratos Scope description 1.1 Introduction The Schmidt & Bender Stratos hunting scopes are designed to meet the unique challenges of high precision shooting. Their quality and function make it possible to achieve exceptional shooting results as well as to fulfill the critical and demanding needs of official, law enforcement and tactical applications.

  • Seite 30: Technical Data

    Operating Manual Page 6 of 24 2.5-13x56 Stratos Technical data 2.1 General data  Field of view 14,2 – 2,7 (m/100m)  Exit pupil 12,0 – 4,3 (mm)  Eye relief (mm)  Twilight factor 11,8 – 27  Transmission ...

  • Seite 31: Operating Instructions

    Operating Manual Page 7 of 24 2.5-13x56 Stratos Operating instructions Your new Schmidt & Bender riflescope consists of different functional parts and adjustments (See Illustr. 2). Illustr. 2: Scope parts and control Schmidt & Bender GmbH & Co. KG • Am Grossacker 42 • D-35444 Biebertal Tel.

  • Seite 32: Adjusting The Image Focus With The Diopter Adjustment Of The

    Operating Manual Page 8 of 24 2.5-13x56 Stratos 4.1 Adjusting the image focus with the diopter adjustment of the eyepiece The eyepiece provides the adjustment of the reticle focus to the individual eye diopter. Set the scope to the highest magnification. Rotate the eyepiece counterclockwise until it stops.
  • Seite 33 Operating Manual Page 9 of 24 2.5-13x56 Stratos Illustr. 4: The Choose-Your-Light-Illumination An overview on the various functions, possible configurations as well as on the standard configurations is given by the following tabular. Function Options Standard Number of illumination settings...
  • Seite 34 Operating Manual Page 10 of 24 2.5-13x56 Stratos In your scope, reticle and FlashDot are located in the first focal plane. 4.2.1 Number of illumination settings The illumination unit comprises a day-mode and a night mode. Optionally, it is possible to program the illumination unit such that only one mode is used.

  • Seite 35: Automatic Switch-Off

    Operating Manual Page 11 of 24 2.5-13x56 Stratos the gun, the illumination is reactivated immediately for a precise instantaneous shot. Both sensors can be activated or deactivated separately. Additionally, the sensor can be configured to react on a steep or low angle.

  • Seite 36: Illumination Control

    Operating Manual Page 12 of 24 2.5-13x56 Stratos This blinking can be deactivated by switching off the illumination and reactivation within 2 seconds. Afterwards, the illumination can be used until the battery is empty. Of course, on decreasing battery power, the illumination brightness will decrease accordingly.

  • Seite 37: Adjusting The Brightness

    Operating Manual Page 13 of 24 2.5-13x56 Stratos 4.3.2 Adjusting the brightness  To increase the brightness of the flash dot, press the button with the sun. Each keystroke increases the brightness by one level. When holding the button, the brightness can be increased sequentially.
  • Seite 38 Operating Manual Page 14 of 24 2.5-13x56 Stratos Illustr. 7: Removing the elctronical module Illustr. 8: Removed electronic module Now, push the battery with your thumb into the direction of the “-“-sign on the back of the module, such that it sticks out of the slot and can be pulled out.
  • Seite 39 Operating Manual Page 15 of 24 2.5-13x56 Stratos Illustr. 10 Inserting the electronic module Please do only change the battery in a dry environment and use only batteries of type CR 2032/3V. Schmidt & Bender GmbH & Co. KG • Am Grossacker 42 • D-35444 Biebertal Tel.

  • Seite 40: Using The Reticle For The Distance Estimation

    Operating Manual Page 16 of 24 2.5-13x56 Stratos 4.5 Using the reticle for the distance estimation The different available reticles offer a variety of possibilities to estimate or measure important parameters by means of reticle subtensions. This allows the shooter to place highly precise shots even on large distances by use of the estimates and the ballistic compensator.
  • Seite 41 Operating Manual Page 17 of 24 2.5-13x56 Stratos Illustr. 11 Notation of subtensions The reticle subtensions for your reticle can be found in the catalog or on the available datasheets. Schmidt & Bender GmbH & Co. KG • Am Grossacker 42 • D-35444 Biebertal Tel.

  • Seite 42: Preliminary Adjusting And Fine Adjusting When Sighting In

    Operating Manual Page 18 of 24 2.5-13x56 Stratos Preliminary adjusting and fine adjusting when sighting in 5.1 Using the Posicon turrets For use of the turrets, please remove the caps from the windage and elevation turret by unscrewing counter-clockwise (Illustr. 12).
  • Seite 43 Operating Manual Page 19 of 24 2.5-13x56 Stratos Illustr. 13: Posicon Turrets with sectors and centered arrow When sighting in the scope for the first time, or re-sighting the scope due to service or repair, a test shoot for zeroing the scope must be performed on a 100m distance.

  • Seite 44: Elevation Adjustment

    Operating Manual Page 20 of 24 2.5-13x56 Stratos 5.2 Elevation adjustment The point of impact is moved by 1cm on 100m on every click. A too low point of impact is corrected by rotating the elevation turret clockwise into the direction indicated by “H”...

  • Seite 45: Marking The Zero Position

    Operating Manual Page 21 of 24 2.5-13x56 Stratos 5.4 Marking the zero position All obtained reticle positions may be marked by the aluminum ring below the knurl. To do so, please unscrew the cross-slot screw in the Posicon screen and position and turn the aluminum ring until the index dot and the index triangle match.

  • Seite 46: Maintenance

    Operating Manual Page 22 of 24 2.5-13x56 Stratos Maintenance 6.1 Care and maintenance Schmidt & Bender Stratos line scopes do not require any special maintenance. All metal parts have a hard anodized surface that is extremely scratch-resistant and easy to care for.

  • Seite 47: Warranty Certificate

    Operating Manual Page 23 of 24 2.5-13x56 Stratos Warranty certificate We hereby certify that our Quality Management System has been approved by Unternehmensgruppe TUV Rheinland Berlin Brandenburg to the following Quality Management Standard: The TUV Cert Certification Body of TUV...
  • Seite 48 Schmidt & Bender GmbH & Co. KG • Am Grossacker 42 • D-35444 Biebertal Tel. +49 (0) 64 09-81 15-0 • Fax +49 (0) 64 09-81 15-11 info@schmidt-bender.de • www.schmidt-bender.de   Änderungen vorbehalten / Subject to changes Datum / Date 24.10.2014, Revision 00...
