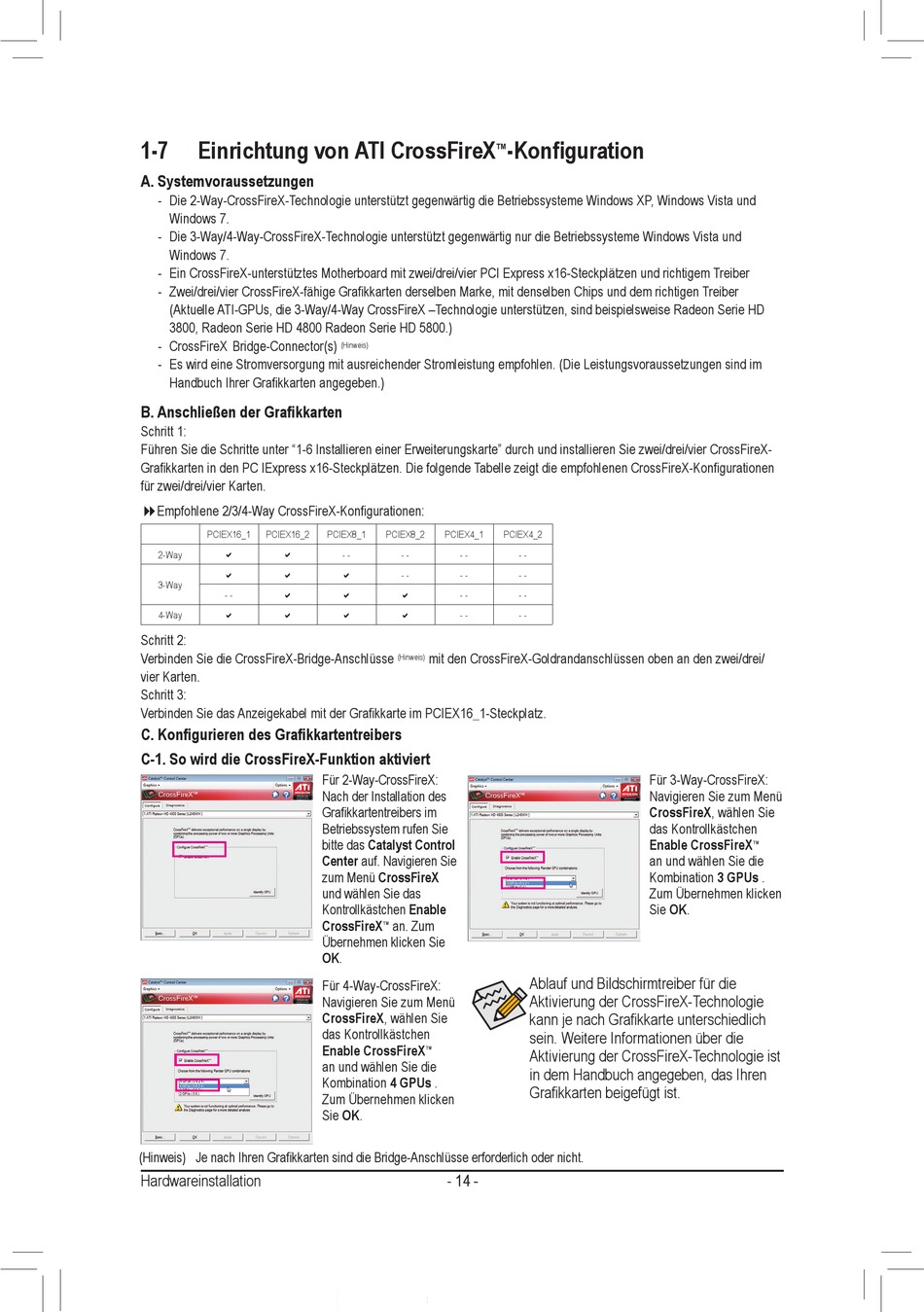

1-7 Einrichtung von ATI CrossFireX
A. Systemvoraussetzungen
- D ie 2-Way-CrossFireX-Technologie unterstützt gegenwärtig die Betriebssysteme Windows XP, Windows Vista und
Windows 7.
- D ie 3-Way/4-Way-CrossFireX-Technologie unterstützt gegenwärtig nur die Betriebssysteme Windows Vista und
Windows 7.
- Ein CrossFireX-unterstütztes Motherboard mit zwei/drei/vier PCI Express x16-Steckplätzen und richtigem Treiber
- Zwei/drei/vier CrossFireX-fähige Grafikkarten derselben Marke, mit denselben Chips und dem richtigen Treiber
(Aktuelle ATI-GPUs, die 3-Way/4-Way CrossFireX –Technologie unterstützen, sind beispielsweise Radeon Serie HD
3800, Radeon Serie HD 4800 Radeon Serie HD 5800.)
- CrossFireX Bridge-Connector(s)
- Es wird eine Stromversorgung mit ausreichender Stromleistung empfohlen. (Die Leistungsvoraussetzungen sind im
Handbuch Ihrer Grafikkarten angegeben.)
B. Anschließen der Grafikkarten
Schritt 1:
Führen Sie die Schritte unter "1-6 Installieren einer Erweiterungskarte" durch und installieren Sie zwei/drei/vier CrossFireX-
Grafikkarten in den PC IExpress x16-Steckplätzen. Die folgende Tabelle zeigt die empfohlenen CrossFireX-Konfigurationen
für zwei/drei/vier Karten.
Empfohlene 2/3/4-Way CrossFireX-Konfigurationen:
PCIEX16_1
PCIEX16_2
2-Way
a
a
a
a
3-Way
- -
a
4-Way
a
a
Schritt 2:
Verbinden Sie die CrossFireX-Bridge-Anschlüsse
vier Karten.
Schritt 3:
Verbinden Sie das Anzeigekabel mit der Grafikkarte im PCIEX16_1-Steckplatz.
C. Konfigurieren des Grafikkartentreibers
C-1. So wird die CrossFireX-Funktion aktiviert
(Hinweis) Je nach Ihren Grafikkarten sind die Bridge-Anschlüsse erforderlich oder nicht.
Hardwareinstallation
™
(Hinweis)
PCIEX8_1
PCIEX8_2
PCIEX4_1
- -
- -
- -
- -
- -
a
- -
a
a
- -
a
a
mit den CrossFireX-Goldrandanschlüssen oben an den zwei/drei/
(Hinweis)
Für 2-Way-CrossFireX:
Nach der Installation des
Grafikkartentreibers im
Betriebssystem rufen Sie
bitte das Catalyst Control
Center auf. Navigieren Sie
zum Menü CrossFireX
und wählen Sie das
Kontrollkästchen Enable
CrossFireX
an. Zum
™
Übernehmen klicken Sie
OK.
Für 4-Way-CrossFireX:
Navigieren Sie zum Menü
CrossFireX, wählen Sie
das Kontrollkästchen
Enable CrossFireX
™
an und wählen Sie die
Kombination 4 GPUs .
Zum Übernehmen klicken
Sie OK.
- 14 -
14 - -
-Konfiguration
PCIEX4_2
- -
- -
- -
- -
Für 3-Way-CrossFireX:
Navigieren Sie zum Menü
CrossFireX, wählen Sie
das Kontrollkästchen
Enable CrossFireX
an und wählen Sie die
Kombination 3 GPUs .
Zum Übernehmen klicken
Sie OK.
Ablauf und Bildschirmtreiber für die
Aktivierung der CrossFireX-Technologie
kann je nach Grafikkarte unterschiedlich
sein. Weitere Informationen über die
Aktivierung der CrossFireX-Technologie ist
in dem Handbuch angegeben, das Ihren
Grafikkarten beigefügt ist.
™
