Inhalt Hinweis zum Urheberrecht ��������������������������������������������������������������������������������������iii Marken ��������������������������������������������������������������������������������������������������������������������iii Änderung �����������������������������������������������������������������������������������������������������������������iii Aufrüsten und Garantie �������������������������������������������������������������������������������������������iv Ersatzteilverfügbarkeit ���������������������������������������������������������������������������������������������iv Technischer Kundendienst ��������������������������������������������������������������������������������������iv “Grüne” Produkteigenschaften ��������������������������������������������������������������������������������iv Umweltpolitik �������������������������������������������������������������������������������������������������������� v Information über chemische Stoffe ������������������������������������������������������������������������� v Batterieinformationen ���������������������������������������������������������������������������������������������� v Sicherheitshinweise ������������������������������������������������������������������������������������������������vi CE-Konformität ������������������������������������������������������������������������������������������������������ viii WEEE-Hinweis ������������������������������������������������������������������������������������������������������ viii 1.
Vorwort Hinweis zum Urheberrecht Der Inhalt dieses Dokuments ist das geistige Eigentum der MICRO-STAR INTERNATIONAL� Die Erstellung dieses Dokumentes erfolgte sehr gewissenhaft, wir garantieren jedoch nicht die Richtigkeit der Inhalte� Wir möchten unsere Produkte stets verbessern und behalten uns das Recht vor, ohne Benachrichtigung Änderungen vorzunehmen�...
Lösungsansätze dieses behebt, wenden Sie sich bitte an den Laden, in dem Sie das Gerät erworben haben, oder einen örtlichen Händler� Alternativ erhalten Sie unter folgenden Quellen weitere Anleitungen� Auf den MSI-Webseiten finden Sie technische Unterstützung, BIOS-Aktualisierungen, Treiberaktualisierungen und weitere Informationen http://de�msi�com/support...
Vertrieb in Ihrer Nähe� ◙ Bei weiteren Fragen zur korrekten Entsorgung, Rücknahme, Recycling oder Zerlegung der MSI Produkte können Sie sich gern an gpcontdev@msi�com wenden� Information über chemische Stoffe In Beachtung der Vorschriften der chemischen Substanzen, wie EU-Verordnung REACH (Verordnung EG Nr�...
Sicherheitshinweise ◙ Lesen Sie die Sicherheitshinweise aufmerksam und gründlich durch� ◙ Halten Sie sich an sämtliche Hinweise in der Bedienungsanleitung oder am Produkt selbst� Bewahren Sie die mitgelieferte Bedienungsanleitung gut auf, damit Sie später darin nachlesen können� Halten Sie das Gerät von Feuchtigkeit und hohen Temperaturen fern� Platzieren Sie das Gerät vor dem Einrichten auf einem stabilen, flachen Untergrund�...
Seite 7
Vorwort Nutzen und lagern Sie das Gerät nicht an Stellen, an denen Temperaturen von mehr als 60 C oder weniger als 0 C herrschen - das Gerät kann in diesem Fall Schaden nehmen� HINWEIS: Die maximale Betriebstemperatur beträgt rund 40 C�...
CE-Konformität Hiermit erklärt Micro Star International CO., LTD dass sich dieses Produkt in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinien 2004/108/EG und 1999/5/EG befindet. Die Konformitätserklärung können Sie auf der Produktseite einsehen. Standards der Direktive 2004/108/EC/ Standards of the Directive 2004/108/EC: - EN55022: 2006+A1:2007 ClasseB - EN55024: 1998+A1: 2001+A2:2003 - EN6100-3-2:2006...

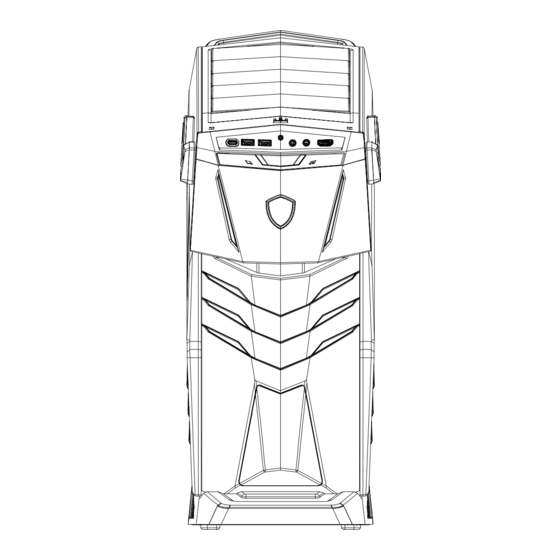

Überblick Mit dem MSI Aegis haben Sie einen Gaming-PC der Extraklasse erworben� MSI präsentiert die unschlagbare Waffe für Gamer: Mit innovativen Features und neuester Technik sind Sie im Spiel immer einen Schritt voraus – und punkten auch mit dem coolen Look Ihres PCs� Mit schnellster Hardware, extra langlebigen und robusten Komponenten sowie effizienter und leiser Kühlung...
Lieferumfang Medium mit Treibern- System Netzkabel und Dienstprogrammen Bedienungs- und Garantiekarte Garantiebuch Kurzanleitung Tastatur Maus M3-Schraube (optional) (optional) (optional) 6#32-Schraube HDMI-Kabel (optional) (für VR-Link) * Bitte wenden Sie sich umgehend an uns, falls etwas fehlen oder beschädigt sein sollte� * Die Abbildung dient nur der Veranschaulichung� Ihr Lieferumfang kann je nach gekauftem Modell variieren�...
Mit dem USB-Anschluss (Universal Serial Bus) verbinden Sie USB-Geräte wie Mäuse, Tastaturen und andere USB-kompatible Geräte� USB 3�1 Gen 1 Anschluss (Typ-A) (mit MSI Super-Charger-Technik) Die MSI Super-Charger-Technik ermöglicht einfaches Laden von USB Geräten, auch bei ausgeschaltetem System� Um USB-Geräte zu laden, muss das System nicht mehr eingeschaltet werden�...
Seite 12
Mikrofonanschluss Hier können Sie ein Mikrofon anschließen� Line-Out-Anschluss Hier können Sie einen Kopfhörer oder Lautsprecher anschließen� VR Anschluss (HDMI-Out) (optional) HDMI (High-Definition Multimedia Interface) ist eine rundum digitale AV-Schnittstelle zur Übertragung unkomprimierter Audio-/Videodatenströme� Wenn der VR Link-Anschluss auf der Rückseite am HDMI-Ausgang auf der Grafikkarte mit einem HDMI-Kabel angeschlossen ist, steht dieser Anschluss für den Anschluss des HDMI-Gerätes zur Verfügung�...
Überblick Rückansicht Line-In Der Anschluss kann einen externen CD Player, Tapeplayer oder ein sonstiges Audiogerät aufnehmen� SS-Out Seitliche Surround-Lautsprecher im 7�1-Kanalmodus� Line-Out Hier können Sie Lautsprecher oder Kopfhörer anschließen� Hier können Sie ein Mikrofon anschließen� CS-Out Mittlere/ Subwoofer-Lautsprecher im 5�1/ 7�1-Kanalmodus� RS-Out Hintere Surround-Lautsprecher im 4/ 5�1/ 7�1-Kanalmodus�...
Seite 14
S/PDIF-Ausgang Dieser S/PDIF-Ausgang (Sony & Philips Digital Interconnect Format) dient als digitale Schnittstelle zur Audioausgabe über externe Lautsprecher durch ein optisches Faserkabel� Antennenanschluss Dieser Antennenanschluss wird für eine optionale Antenne zur Verfügung gestellt� Auto-Fix-Taste Wenn das Betriebssystem abstürzt und die Betriebsanzeige-LED blinkt, drücken Sie die Auto-Fix-Taste, um den PC auf die Werkseinstellungen zurückzusetzen�...
Seite 15
Überblick USB 2�0 Anschluss Mit dem USB-Anschluss (Universal Serial Bus) verbinden Sie USB-Geräte wie Mäuse, Tastaturen, und andere USB-kompatible Geräte� Unterstützt Datentransferraten bis 480 Mbit/s (Hi-Speed)� Lüfter Der Lüfter im Geräteinneren dient der Luftzirkulation und bewahrt das Gerät vor Überhitzung� Blockieren Sie den Lüfter nicht� VR-Link-Anschluss Der VR-Link-Anschluss (Virtual Reality) ist für den Anschluss von VR-kompatiblen Grafikkarten.
Erste Schritte In diesem Kapitel finden Sie Informationen zum Einrichten der Hardware. Damit es nicht zu statischen Entladung kommt, tragen Sie beim Anschluss von Peripheriegeräten ein geerdetes Armband�...
Tipps zur sicheren und komfortablen Bedienung Allerdings ist es wichtig, für eine gute Arbeitsumgebung zu sorgen, wenn Sie längere Zeit mit Ihrem PC arbeiten möchten� 1� Ihr Arbeitsplatz sollte ausreichend beleuchtet sein� 2� Wählen Sie einen geeigneten Schreibtisch und einen guten Stuhl, passen Sie die Höhe an Ihren individuellen Körperbau an�...
Erste Schritte Hardware-Einstellung Wichtig • Die Abbildung dient nur der Veranschaulichung� Ihr System kann anders aussehen� • Bitte stellen Sie sicher, dass das System durch das Netzkabel und eine Steckdose geerdet ist, bevor Sie das System einschalten� Peripheriegeräte anschließen Schließen Sie die Kabel der Peripheriegeräte an (Maus, Tastatur, LAN, Bildschirm usw�)�...
Netzverbindung und Einschalten des Systems 1� Verbinden Sie den Stecker des Netzkabels mit dem PC und einer geeigneten Steckdose� 2� Mit der An-/Austaste schalten Sie das System ein und aus�...
Erste Schritte VR Anschluss aktivieren (optional) Folgen Sie den unten aufgeführten Schritten, um den VR-Anschluss auf der Vorderseite zu aktivieren: 1� Stellen Sie sicher, dass das System eine VR taugliche Grafikkarte (VR-Ready) installiert hat. 2� In der Verpackung befindet sich ein HDMI-Kabel, ein Standard HDMI zu HDMI Kabel kann auch verwendet werden�...
Anschließen der Antennen (optional) Für die Modelle mit Antennenbuchse: Durch Anschließen der optionalen Antennen kann die Signalstärke der WLAN-/Bluetooth-Verbindung erhöht werden� Schließen Sie die optionalen Antennen an und passen Sie den Winkel der Antennen wie unten gezeigt an� 1� Befestigen Sie die Antennen an den Antennenbuchen� 2�...
Betrieb In diesem Kapitel erhalten Sie wichtige Informationen zu speziellen Bedienschritten� Wichtig Sämtliche Angaben können sich ohne Vorankündigung ändern�...
Energieverwaltung Eine intelligente Energieverwaltung bei Computern und Monitoren spart Strom und leistet einen wichtigen Beitrag zum Umweltschutz� Um Energie zu sparen, schalten Sie den Monitor ab oder versetzen den PC in den Energiesparmodus (auch Schlafmodus oder Ruhezustand genannt), wenn Sie längere Zeit nicht mit dem Gerät arbeiten�...
Betrieb System aufwecken Wenn sich der Computer im Energiesparmodus befindet, können Sie ihn durch eine der folgenden Aktionen wieder aufwecken – also in den Normalbetrieb zurückversetzen: ■ Ein-/Austaste ■ Netzwerk (Wake-on-LAN) ■ Maus ■ Tastatur� Tipps zum Energiesparen: ■ Schalten Sie den Monitor mit der LCD-Ein-/Austaste ab, wenn Sie längere Zeit nicht mit dem Gerät arbeiten�...
Netzwerkverbindungen (Windows 10) Verkabeltes Netzwerk 1� Klicken Sie mit der rechten Maustaste auf [Start] und wählen Sie [Control Panel (Systemsteuerung)] aus der Liste� 2� Wählen Sie [View network status and task (Netzwerkstatus und -aufgaben anzeigen)] unter [Network and Internet (Netzwerk und Internet)]� 3�...
Seite 27
Betrieb 4� Wählen Sie [Connect to the Internet (Verbindung mit dem Internet herstellen)] und klicken Sie auf [Next (Weiter)]� 5� Wählen Sie [Broadband (PPPoE) (Breitband (PPPoE))], um mittels einem Benutzernamen und Kennwort eine Verbindung über DSL oder Kabel herzustellen� 6� Geben Sie die Informationen Ihres Internetanbieters ein und klicken Sie auf [Connect (Verbinden)], um Ihre LAN-Verbindung herzustellen�...
Drahtlosnetzwerk 1� Klicken Sie mit der linken Maustaste auf [Start] , klicken Sie danach auf [Settings (Einstellungen)] und wählen Sie [Network and Internet (Netzwerk und Internet)]� 2� Eine Liste verfügbarer WLAN-Verbindungen wird eingeblendet� Wählen Sie eine Verbindung aus der Liste� 3�...
Betrieb Systemwiederherstellung (Windows 10) Zu den Gründen für den Einsatz der Systemwiederherstellung zählen: ■ Wiederherstellung des Systems ind den Auslieferungszustand und auf die Standardeinstellungen des Herstellers� ■ Behebung von Fehlern, die im laufenden Betrieb des Betriebssystems auftreten� ■ Bei Befall des Betriebssystems durch Viren, die keine reguläre Fortsetzung des Betriebs zulassen�...
Diesen PC zurücksetzen 1� Klicken Sie mit der linken Maustaste auf [Start] , klicken Sie danach auf [Settings (Einstellungen)] und wählen Sie [Update and security (Update und Sicherheit)]� 2� Wählen Sie [Recovery (Wiederherstellung)] und klicken Sie auf [Get started (Los geht’s)] unter [Reset this PC (Diesen PC zurücksetzen)], um mit der Systemwiederherstellung zu beginnen�...
Seite 31
Betrieb Eigene Dateien behalten 1. Wählen Sie [Keep my files (Eigene Dateien behalten)]. 2� Der Bildschirm [Your apps will be removed (Ihre Apps werden entfernt)] zeigt eine Liste von Apps an, die aus dem Internet oder von Installationsmedien neu installiert werden müssen�...
Seite 32
Alles entfernen 1� Wählen Sie [Remove everything (Alles entfernen)]� 2� Wenn Sie über mehrere Festplatten verfügen, wird ein Bildschirm eingeblendet, in dem Sie ersucht werden, zwischen [Only the drive where Windows is installed (Nur das Laufwerk, auf dem Windows installiert ist)] und [All drives (Alle Laufwerke)] zu wählen�...
