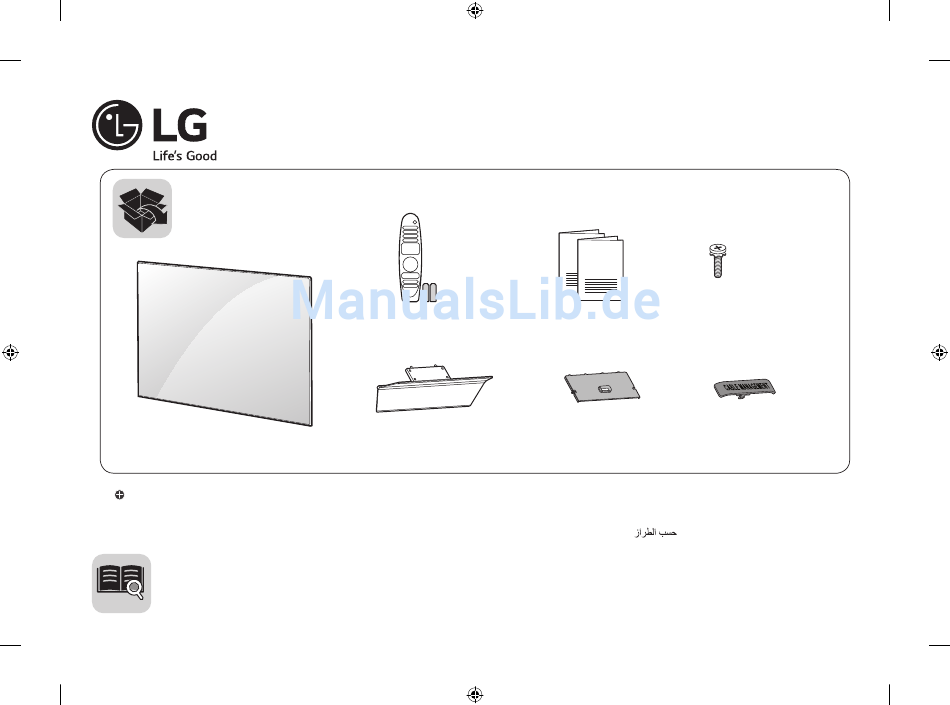

: Depending on model / Abhängig vom Modell / Selon le modèle / In base al modello / En función del modelo / Dependendo do modelo / Afhankelijk van het model /
Ανάλογα με το μοντέλο / Odvisno od modela / Típusfüggő / Zależnie od modelu / Závisí na modelu / V závislosti od modelu / În funcţie de model / В зависимост
от модела / Sõltub mudelist / Priklauso nuo modelio / Atkarībā no modeļa / U zavisnosti od modela / Ovisno o modelu / Në varësi të modelit / Ovisno o modelu /
Во зависност од моделот / Beroende på modell / Avhengig av modell / Afhængigt af modellen / Mallin mukaan /
www.lg.com
AA

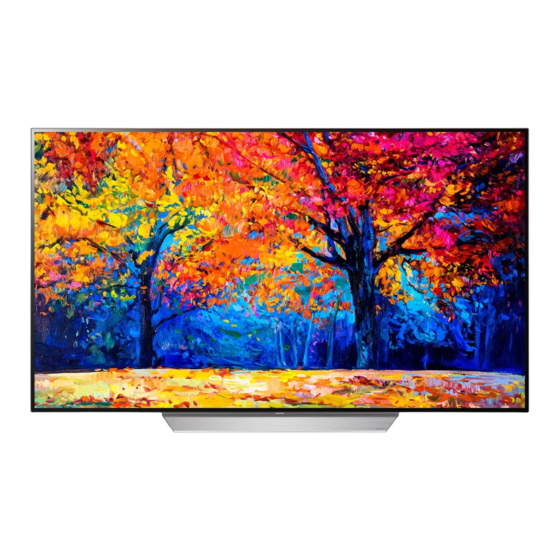

OLED TV
OLED55C7*
OLED65C7*
X 4
(M4 X L12)
P/No: MFL69649002 (1701-REV00)
Printed in Korea
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für LG OLED55C7 Serie
Inhaltszusammenfassung für LG OLED55C7 Serie
- Seite 1 от модела / Sõltub mudelist / Priklauso nuo modelio / Atkarībā no modeļa / U zavisnosti od modela / Ovisno o modelu / Në varësi të modelit / Ovisno o modelu / Во зависност од моделот / Beroende på modell / Avhengig av modell / Afhængigt af modellen / Mallin mukaan / P/No: MFL69649002 (1701-REV00) www.lg.com Printed in Korea...
- Seite 5 ANTENNA / CABLE IN HDMI IN HDMI IN/ARC USB IN AUDIO OUT/ H/P OUT...
- Seite 6 AUDIO OUT/ H/P OUT Satellite IN OPTICAL DIGITAL AUDIO OUT...
- Seite 7 AV IN COMPONENT IN VIDEO L/MONO AUDIO R AUDIO VIDEO...
- Seite 10 OLED55C7V-Z 1230 46.6 19.2 17.3 OLED55C7D-Z OLED65C7V-Z 1453 46.6 24.7 22.8 OLED65C7D-Z...
-
Seite 13: Sicherheitshinweise Und Referenzen
Sicherheitshinweise und Referenzen Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie Ihr Gerät zum ersten Mal verwenden und bewahren Sie es zur späteren Verwendung auf. www.lg.com Copyright ⓒ 2017 LG Electronics Inc. Alle Rechte vorbehalten. - Seite 14 Warnung! • Berühren Sie den Netzstecker nicht mit nassen Händen. Wenn die Kontaktstifte nass oder verstaubt sind, trocknen Sie den Netzstecker Sicherheitshinweise vollständig ab, bzw. befreien Sie ihn von Staub. Feuchtigkeit erhöht die Gefahr eines tödlichen Stromschlags. • Stellen Sie sicher, dass das Stromkabel geerdet ist. (Außer bei Geräten, die nicht geerdet sind.) Bei Nichtbeachtung besteht die Gefahr von Verletzungen oder eines tödlichen Stromschlags.
- Seite 15 • Verwenden Sie nur autorisierte Netzadapter und Netzkabel, die von Beschädigungen am Gerät verursacht werden können. LG Electronics genehmigt wurden. Andernfalls kann es zu Bränden, • Schalten Sie das Gerät niemals ein oder aus, indem Sie den Stecker Stromschlägen, Fehlfunktionen oder Produktverformungen kommen.
- Seite 16 • Folgen Sie den unten stehenden Installationsanweisungen, um ein • Ziehen Sie vor der Reinigung des Gerätes den Netzstecker, und Überhitzen des Gerätes zu verhindern. reinigen Sie das Gerät mit einem weichen Tuch. Übermäßiger Druck - Der Abstand des Gerätes zur Wand sollte mindestens 10 cm kann Kratzer oder Verfärbungen verursachen.
-
Seite 17: Anheben Und Bewegen Des Tv-Gerätes
Anheben und Bewegen des • Verwenden Sie ein zertifiziertes Kabel mit HDMI-Logo. • Bei der Verwendung eines nicht-zertifizierten HDMI-Kabels kommt es TV-Gerätes möglicherweise zu Darstellungsfehlern bzw. Verbindungsabbrüchen. (Empfohlene Typen von HDMI-Kabeln) - High-Speed-HDMI -Kabel (3 m oder kürzer) ® Lesen Sie folgende Hinweise, bevor Sie das TV-Gerät bewegen oder - High-Speed-HDMI -Kabel mit Ethernet (3 m oder kürzer) ®... -
Seite 18: Verwenden Der Taste
Grundfunktionen • Üben Sie keinen übermäßigen Druck auf den Gehäuserahmen aus, da dies zur Beschädigung des Bildschirms führen kann. • Achten Sie beim Bewegen und Bedienen des TV-Geräts darauf, dass Einschalten (Drücken) keine hervorstehenden Tasten beschädigt werden. Ausschalten (Gedrückt halten) •... - Seite 19 Wandmontage von einem qualifizierten Techniker durchgeführt wird. Es wird empfohlen, eine Wandmontagehalterung von LG zu verwenden. Die Wandhalterung von LG ist leicht zu bewegen, wenn die Kabel angeschlossen sind. Falls Sie eine andere Wandmontagehalterung als die von LG verwenden, stellen Sie sicher, dass Ihr Gerät ordnungsgemäß...
-
Seite 20: Antennenanschluss
• Um den Standfuß zu entfernen, halten Sie den Standfuß oben und • Im PC-Modus kann es hinsichtlich Auflösung, vertikalem Muster, unten fest und ziehen ihn dann heraus, während Sie ihn gleichzeitig Kontrast oder Helligkeit zu Rauschen kommen. Wenn Rauschen absenken. -
Seite 21: Anschließen Von Usb-Geräten
Anschließen von USB-Geräten (Abhängig vom Modell) Einige USB-Hubs funktionieren vielleicht nicht. Falls ein über einen USB-Hub verbundenes USB-Gerät nicht gefunden wird, verbinden Sie es direkt mit dem USB-Anschluss am TV-Gerät. Weitere Anschlüsse Verbinden Sie Ihr Fernsehgerät mit externen Geräten. Um beste Bild- und Tonqualität zu erhalten, verbinden Sie das externe Gerät mit pqrs wxyz... - Seite 22 wxyz Steuerungstasten ( ) Steuert Medieninhalte. Sie können den ausgewählten Bereich im Vollbildmodus betrachten, indem Sie ihn vergrößern. MENU * Sie können den Bereich vergrößern, auf den die Fernbedienung zeigt. Öffnen Sonderfunktionen in manchen Menüs. * Halten Sie die Taste für mehr als drei Sekunden gedrückt. GUIDE (Abhängig vom Modell) FOCUS...
-
Seite 23: Registrieren Der Magic-Fernbedienung
Zurück zur vorherigen Ebene. * Blendet Bildschirmmenüs aus und ruft das zuletzt angezeigte Programm auf. Zeigt den Kanal- oder Programmführer (EPG) an. Tasten für Streaming-Dienste Stellt eine Verbindung zum Videostreamingdienst her. (EINGANG) Ändert die Eingangsquelle. - Wenn Sie der Taste drücken und halten, werden alle verfügbaren, externen Eingänge aufgelistet. -
Seite 24: Fehlerbehebung
„Ungültiges Format“ angezeigt. Download bereit. • Schalten Sie das Fernsehgerät mit der Fernbedienung aus und dann LG Electronics stellt Ihnen gegen eine Gebühr (für Distribution, Medien, erneut ein. Versand und Verwaltung) auch den Quellcode auf CD-ROM bereit. • Schließen Sie das HDMI-Kabel erneut an. -
Seite 25: Technische Daten
Technische Daten Anormale Anzeige • Wenn sich das Gerät kalt anfühlt, kann es beim Einschalten zu einem kurzen Flimmern kommen. Das ist normal und kein Fehler des WLAN-Modul Spezifikationen Gerätes. • Da sich Frequenzkanäle je nach Land unterscheiden können, kann der •... - Seite 26 (Je nach Land) Digital-TV Analog-TV DVB-T DVB-T2 PAL/SECAM, B/G, D/K, I Fernsehnorm DVB-C SECAM L DVB-S/S2 DVB-S/S2 DVB-C DVB-T/T2 VHF III : 174 ~ 230 MHz Kanalabdeckung UHF IV : 470 ~ 606 MHz 46 ~ 862 MHz (Frequenz) 950 ~ 2.150 MHz 46 ~ 890 MHz UHF V : 606 ~ 862 MHz S-frequenz II : 230 ~ 300 MHz...
-
Seite 27: Einrichtung Der Externen Steuerung
BENUTZERHANDBUCH EINRICHTUNG DER EXTERNEN STEUERUNG Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie das Gerät zum ersten Mal verwenden und bewahren Sie es zur späteren Verwendung auf. www.lg.com... - Seite 28 TASTEN-CODES TASTEN-CODES Diese Funktion steht nicht bei allen Modellen zur Verfügung. Code Code Function (Funktion) Hinweis Function (Funktion) Hinweis (Hexa) (Hexa) CH +(Kanal +), PR + (Programm +) Taste der Fernbedienung List (Liste) Taste der Fernbedienung CH -(Kanal -), PR - (Programm -) Taste der Fernbedienung Beenden Taste der Fernbedienung Volume + (Lautstärke +)
- Seite 29 USB-Kabel Typ UC-232A Typ USB • LGTV unterstützt auch den chip-basierten PL2303-USB-Seriell-Wandler (Händler-ID: 0x0557, Produkt- ID: 0x2008), der nicht von LG hergestellt oder bereitgestellt wurde. • Dieser kann in Computergeschäften gekauft werden, die Zubehör für IT-Experten führen. RS-232C mit RS232C-Kabel Typ DE9 (D-Sub, 9-polig) •...
- Seite 30 EINRICHTUNG DER EXTERNEN STEUERUNG Typ Klinkenstecker • Für die Verbindung von PC und Fernsehgerät müssen Sie ein Klinkenstecker-zu-RS-232-Kabel (gemäß Spezifikation im Handbuch) kaufen. * Bei anderen Modellen nutzen Sie den USB-Anschluss. * Die Verbindungsschnittstelle kann sich vom Fernsehgerät unterscheiden. - oder Computer des Kunden RS-232C-Konfigurationen 3-adrige Konfigurationen (nicht Standard)
-
Seite 31: Kommunikationsparameter
EINRICHTUNG DER EXTERNEN STEUERUNG Kommunikationsparameter • Baudrate: 9600 bps (UART) • Stopp-Bit: 1 Bit • Datenlänge: 8 Bits • Übertragungscode: ASCII-Code • Parität: Keine • Verwenden Sie ein Überkreuz-Kabel (Reverse- Kabel). Befehlsreferenzliste (Abhängig vom Modell) Daten Daten BEFEHL1 BEFEHL2 BEFEHL1 BEFEHL2 (Hexadezimal) (Hexadezimal) 01. - Seite 32 EINRICHTUNG DER EXTERNEN STEUERUNG Übertragungs-/Empfangsprotokoll Übertragung [Command1][Command2][ ][Set ID][ ][Daten][Cr] [Command1] : Erster Befehl zur TV-Steuerung. (j, k, m oder x) [Command2] : Zweiter Befehl zur TV-Steuerung. [Set ID] : Sie können die [Set ID] einstellen, um die gewünschte Monitor-ID im Optionsmenü zu wählen.
- Seite 33 EINRICHTUNG DER EXTERNEN STEUERUNG * Befehle können je nach Modell und Signal abweichen. 01. Ein/Aus (Command: k a) Ack [d][ ][Set ID][ ][OK/NG][Daten][x] ► Für die Steuerung des *Ein-/Ausschaltens des Geräts * Beim Stummschalten eines Videos wird das Transmission[k][a][ ][Set ID][ ][Daten][Cr] Bildschirmmenü...
- Seite 34 EINRICHTUNG DER EXTERNEN STEUERUNG Daten Min.: 00 bis Max.: 64 * (Abhängig vom Modell) Ack [i][ ][Set ID][ ][OK/NG][Daten][x] 14. Bässe (Command: k s) 09. Farbton (Command: k j) ► Zur Einstellung der Bässe. ► Zur Einstellung des Farbtons auf dem Bildschirm. Sie können die Bässe auch über das Menü...
- Seite 35 EINRICHTUNG DER EXTERNEN STEUERUNG Set ID = Alle = 00 5. Frequenz 20 (Dezimal) Daten 00 & 01 = Kanaldaten sind 10 = 00 0a Acknowledgement [v][ ][Set ID][ ][OK/NG][Daten][x] Daten 02 = Analoges Terrestrisches Fernsehen = 00 Ergebnis = ma 00 00 0a 00 * Hängt vom Modell ab und passt sich an, wenn der Ton- Modus ein EQ anpassbarer Wert ist.
- Seite 36 EINRICHTUNG DER EXTERNEN STEUERUNG - 06: Kabelfernsehen (CADTV) – Verwenden Sie die physische Daten 03 & 04 = Kleinere / Nebenkanalnummer ist 1 = 00 01 Kanalnummer Daten 05 = Digitales Terrestrisches Fernsehen = 02 - 22: Terrestrisches Fernsehen (DTV) – Verwenden Sie nicht die Gesamt = ma 00 00 00 11 00 01 02 physische Kanalnummer - 26: Kabelfernsehen (CADTV) –...
- Seite 37 EINRICHTUNG DER EXTERNEN STEUERUNG Daten Min. 00 bis Max. 64 3D-Muster-Optionen ([Daten 01]) verfügbar. Ack [g][ ][Set ID][ ][OK/NG][Daten][x] [Daten 00] [Daten 01] [Daten 02] [Daten 03] 24. Eingangsauswahl (Command: x b) (Hauptbildeingang) ► Zur Auswahl der Eingangsquelle für das Hauptbild. Transmission [x][b][ ][Set ID][ ][Daten][Cr] Daten 00: DTV...
- Seite 38 EINRICHTUNG DER EXTERNEN STEUERUNG Ack [v][ ][Set ID][ ][OK][Daten00][Daten01][x] [v][ ][Set ID][ ][NG][Daten00][x] 27. Auto Configure (Autom. Konfiguration) (Command: j u) (Abhängig vom Modell) ► Zur automatischen Anpassung der Bildposition und zum Minimieren instabiler Bilder. Funktioniert nur im RGB-Modus (PC). Transmission [j][u][ ][Set ID][ ][Daten][Cr] Daten 01: Automatische Konfiguration ausführen Ack [u][ ][Set ID][ ][OK/NG][Daten][x]...
