Rosemount 214C Kurzanleitung
Inhaltsverzeichnis
Verwandte Anleitungen für Rosemount 214C
Inhaltszusammenfassung für Rosemount 214C

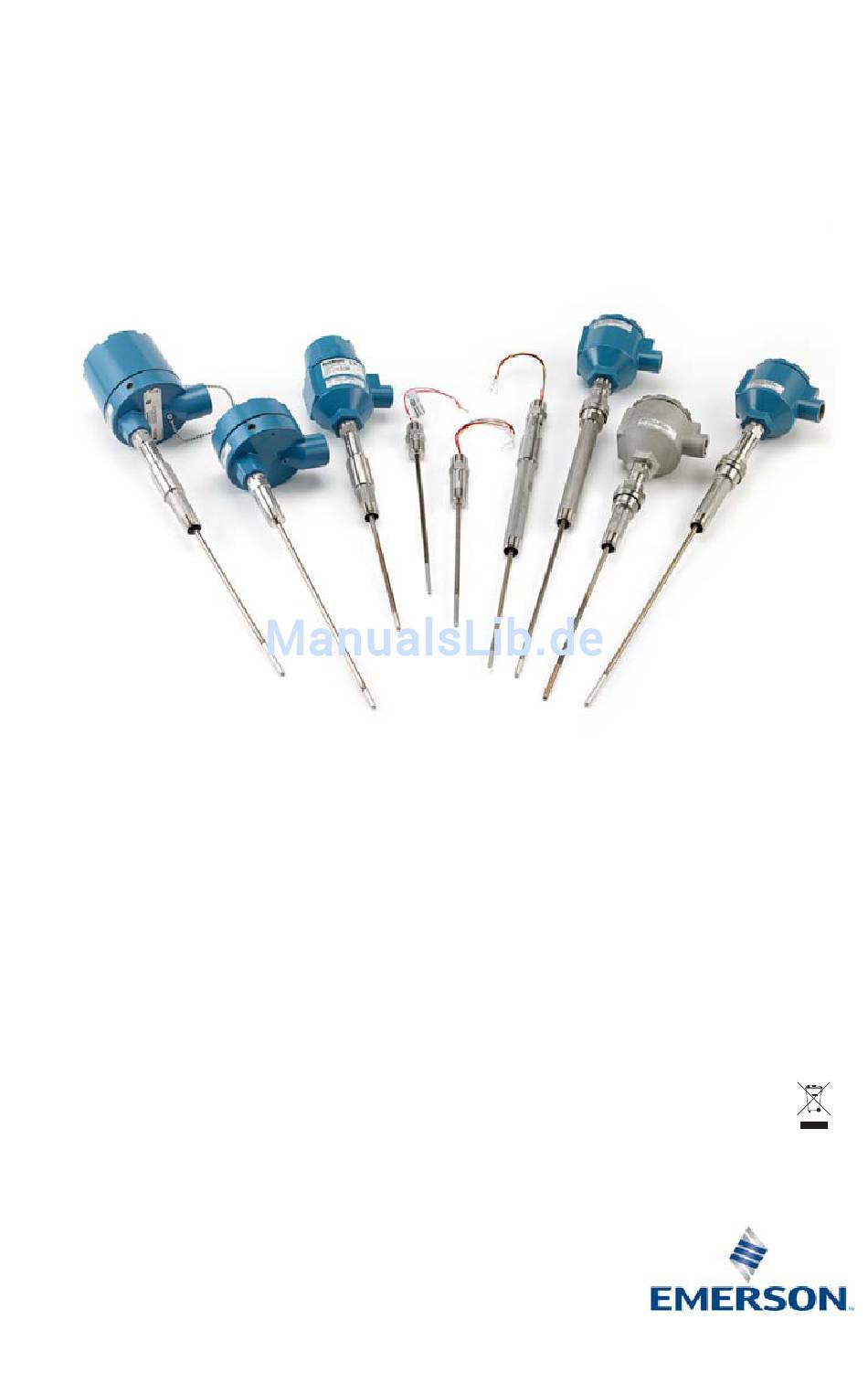

- Seite 1 Kurzanleitung 00825-0405-2654, Rev. AE April 2017 ™ Rosemount 214C Sensor...
- Seite 2 April 2017 Kurzanleitung HINWEIS Diese Kurzanleitung enthält grundlegende Richtlinien für den Rosemount 214C Sensor. Wenn der Sensor an einem Temperaturschutzrohr oder Messumformer montiert bestellt wurde, sind die Konfigurationsdaten und Ex-Zulassungen in der entsprechenden Produktdokumentation zu finden. WARNUNG Explosionen können zu schweren oder tödlichen Verletzungen führen.
-
Seite 3: Anschlussdiagramm Für Widerstandsthermometer
Kurzanleitung April 2017 1.0 Anschlussdiagramm für Widerstandsthermometer Abbildung 1. Konfiguration des Widerstandsthermometer-Anschlusskabels gemäß IEC 60751 Einzelelement, 3 Leiter Einzelelement, 4 Leiter Doppelelement, 3 Leiter Schwarz Black Schwarz Black Weiß White Weiß Gelb White Weiß Yellow White Weiß White Hinweis Zur Konfiguration eines 4-Leiter-Widerstandsthermometers in Einzelelement-Ausführung als 3-Leiter-System nur ein weißes Kabel anschließen. -
Seite 4: Anschlussdiagramm Für Thermoelemente
April 2017 Kurzanleitung 2.0 Anschlussdiagramm für Thermoelemente Abbildung 2. Konfiguration des Thermoelement-Anschlusskabels Einzelnes Thermoelement, 2 Leiter Doppeltes Thermoelement, 4 Leiter ( – ) ( – ) ( + ) ( + ) ( – ) ( + ) Leiterfarben für Thermoelemente Leiterfarben für Thermoelemente gemäß... -
Seite 5: Produkt-Zulassungen
Emerson.com/Rosemount zu finden. 3.2 Standardbescheinigung Der Rosemount 214C wurde geprüft und getestet, um festzustellen, dass die Konstruktion den grundlegenden elektrischen und mechanischen sowie den Brandschutzanforderungen entspricht. Dies erfolgte durch ein national anerkanntes Prüflabor (NRTL), zugelassen durch die Federal Occupational Safety and Health Administration (OSHA). - Seite 6 1. Einzelheiten zu den Prozess- und Umgebungstemperaturgrenzen sind in der Zulassung zu finden. 2. Bei Rosemount 214C Sensoren, die mit Gehäuse und Anzeigerabdeckung ausgeliefert werden, darf die Umgebungstemperatur max. 95 °C betragen. 3. Das nichtmetallische Schild kann eine elektrostatische Ladung speichern und in Group III Umgebungen eine Zündquelle darstellen.
- Seite 7 1. Einzelheiten zu den Prozess- und Umgebungstemperaturgrenzen sind in der Zulassung zu finden. 2. Bei Rosemount 214C Sensoren, die mit Gehäuse und Anzeigerabdeckung ausgeliefert werden, darf die Umgebungstemperatur max. 95 °C betragen. 3. Das nichtmetallische Schild kann eine elektrostatische Ladung speichern und in Group III Umgebungen eine Zündquelle darstellen.
- Seite 8 April 2017 Kurzanleitung 6. Die Rosemount 214C Sensoren ohne Gehäuse müssen in einem Ex-zertifizierten Gehäuse einer Größe von nicht mehr als 0,55 l installiert werden, um den Schutzarten „db“ und „tb“ zu entsprechen. 7. Federbelastete Sensoren und DIN-Sensoren müssen in einem Schutzrohr installiert werden, um der Schutzart IP6X zu entsprechen.
- Seite 9 1. Einzelheiten zu den Prozess- und Umgebungstemperaturgrenzen sind in der Zulassung zu finden. 2. Bei Rosemount 214C Sensoren, die mit Gehäuse und Anzeigerabdeckung ausgeliefert werden, darf die Umgebungstemperatur max. 95 °C betragen. 3. Das nichtmetallische Schild kann eine elektrostatische Ladung speichern und in Group III Umgebungen eine Zündquelle darstellen.
- Seite 10 April 2017 Kurzanleitung 7. Federbelastete Sensoren und DIN-Sensoren müssen in einem Schutzrohr installiert werden, um der Schutzart IP6X zu entsprechen. 8. Kontaktanzeigesensoren entsprechen nicht der Schutzart „tb“ und verfügen deshalb nicht über eine „tb“-Zulassung. 3.6 Kombinationen KA Kombination von E1 und E6 KB Kombination von E5 und E6 KC Kombination von E1 und E5 KD Kombination von E1, E5 und E6...
-
Seite 11: Einbauzeichnungen
Kurzanleitung April 2017 4.0 Einbauzeichnungen Abbildung 3. Rosemount 214C Ex-Bereiche (00214-1030) -
Seite 12: Eu Declaration Of Conformity
April 2017 Kurzanleitung Abbildung 4. Rosemount 214C − Konformitätserklärung EU Declaration of Conformity No: RMD 1109 Rev. B Rosemount, Inc. 8200 Market Boulevard Chanhassen, MN 55317-9685 declare under our sole responsibility that the product, Rosemount™ 214C Temperature Sensor manufactured by, Rosemount, Inc. - Seite 13 EN 60079-0:2012+A11:2013, EN 60079-11:2012 RoHS Directive (2011/65/EU) – Effective from 22 July 2017 The Model 214C is in conformity with Directive 2011/65/EU of the European Parliament and of the Council on the restriction of the use of certain hazardous substances in electrical and electronic equipment.
-
Seite 14: Eu-Konformitätserklärung
Rosemount, Inc. 8200 Market Boulevard Chanhassen, MN 55317-9685 erklären unter unserer alleinigen Verantwortung, dass das Produkt Rosemount 214C Temperatursensor hergestellt von Rosemount, Inc. 8200 Market Boulevard Chanhassen, MN 55317-9685 auf das sich diese Erklärung bezieht, konform ist mit den Vorschriften der EU-Richtlinien, einschließlich der neuesten Ergänzungen, gemäß... - Seite 15 Harmonisierte Normen: EN 60079-0:2012+A11:2013, EN 60079-11:2012 RoHS-Richtlinie (2011/65/EU) gültig ab 22. Juli 2017 Modell 214C entspricht der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates über Beschränkung der Verwendung bestimmter gefährlicher Stoffe in elektrischen und elektronischen Geräten. ATEX Benannte Stellen...
- Seite 16 April 2017 Kurzanleitung China RoHS Rosemount 214 List of Rosemount 214 Parts with China RoHS Concentration above MCVs Hazardous Substances Hexavalent Polybrominated Polybrominated Part Name Lead Mercury Cadmium Chromium biphenyls diphenyl ethers (Pb) (Hg) (Cd) (Cr +6) (PBB) (PBDE) Electronics...
- Seite 17 Kurzanleitung April 2017...
- Seite 18 Youtube.com/user/RosemountMeasurement Google.com/+RosemountMeasurement Das Emerson-Logo ist eine Marke der Emerson Electric Co. Rosemount und das Rosemount-Logo sind Marken von Emerson. National Electrical Code ist eine eingetragene Marke von National Fire Protection Association, Inc. Alle anderen Marken sind Eigentum der jeweiligen Inhaber.
