BEDIENUNGSANLEITUNG
FÜR MIDI-TASTATUR
1.
STROMVERSORGUNG
1-1
Stromversorgung direkt von der Soundkarte
Benutzen Sie einfach das mitgelieferte MIDI Kabel. Den 5 pin Stecker verbinden Sie mit dem MK-261 MIDI
Keyboard und den 15 pin Stecker verbinden Sie einfach mit der Soundkarte in Ihrem PC.
1-2
Wechselstrom
Sie können auch einen WS-Adapter (nicht mitgeliefert) mit folgenden Spezifikationen verwenden: 9-12 V GS-
Ausgangsleistung, 250-300 mA, Mittelpol positiv.
Hineis: Den Adapter nicht über lange Zeit am Netz angeschlossen lassen, wenn die Einheit nicht verwendet wird.
2. Vorbereitung
2-1

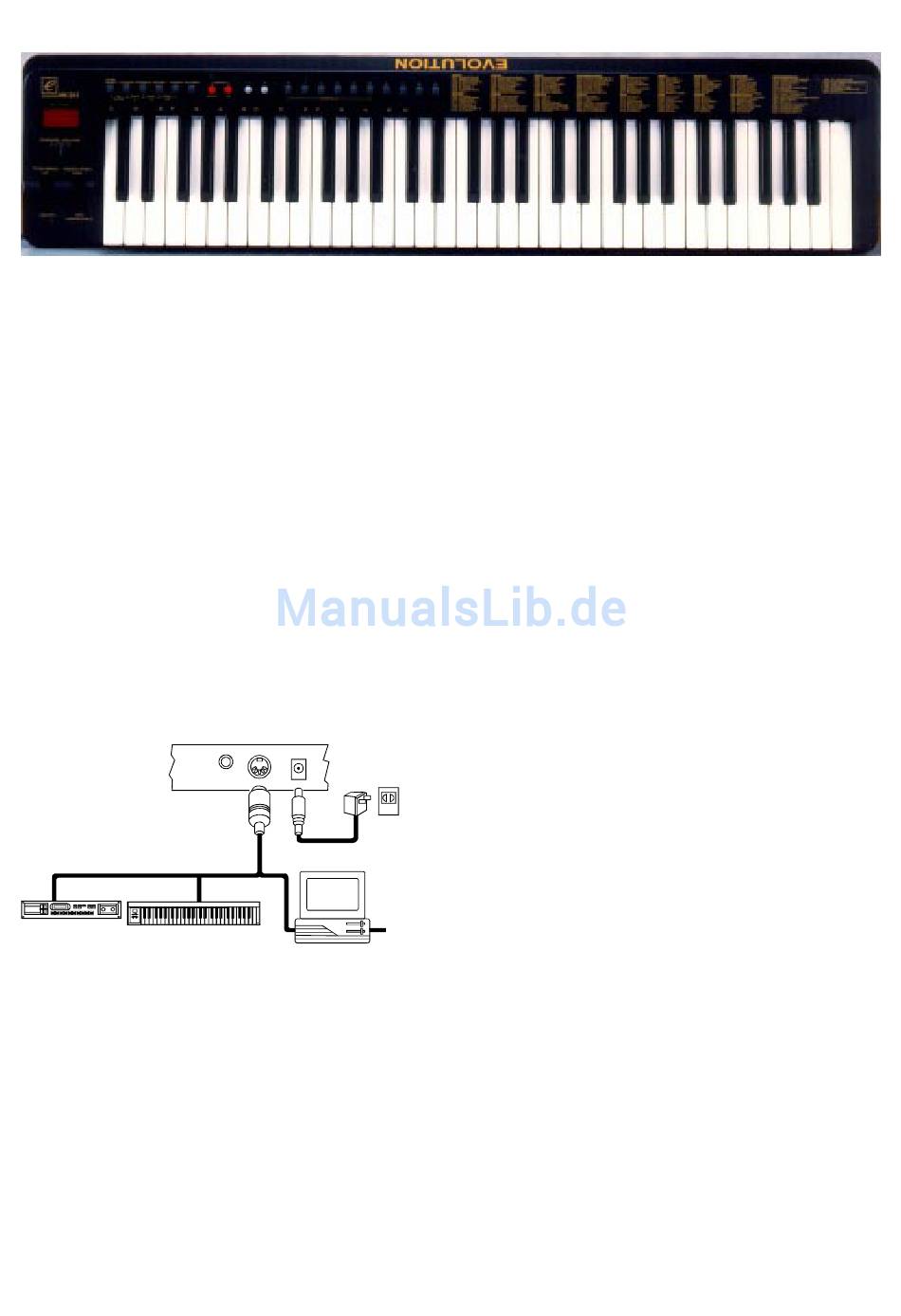

Die Einheit folgendermaßen an andere verfügbare MIDI-Geräte anschließen:
MIDI IN
MIDI Sound Module
MIDI Keyboard
2-2
Den Ein/Aus-Schalter "POWER" einschalten.
2-3
Alle anderen Geräte einschalten.
3.
Einstellen des MIDI Transmit-Kanals (MIDI-Sendekanal)
Insgesamt stehen 16 MIDI-Sendekanäle zur Verfügung. Wenn Sie den MIDI-Kanal der Einheit eingestellt haben, werden
alle MIDI-Meldungen über diesen Kanal gesandt. Sicherstellen, daß der Kanal mit dem RECEIVE-Kanal (Empfang) von evt.
angeschlossenen Geräten übereinstimmt.
3-1
Die CHANNEL-Taste drücken (Kanaltaste). Die LED-Anzeige zeigt den gegenwärtigen TRANSMIT-Kanal.
3-2
Um den Kanal zu ändern, eine (oder zwei) Zifferntaste(n) drücken. Auf der LED-Anzeige erscheint dann die
gedrückte Nummer.
3-3
Sie können die Nummer auch mit den +/- Tasten erhöhen bzw. senken.
*
Hinweis:
Wenn Sie nach Schritt 3-1 ca. 5 Sekunden nichts machen, schaltet die LED-Anzeige wieder zur
gegenwärtigen PROGRAM CHANGE-Nummer (Programmänderung-Nummer) zurück.
Evolution MK-261
www.evolution.co.uk
MIDI IN
MIDI IN
MIDI OUT
Computer
loading

Verwandte Anleitungen für Evolution MK-261

Inhaltszusammenfassung für Evolution MK-261

  • Seite 1 FÜR MIDI-TASTATUR STROMVERSORGUNG Stromversorgung direkt von der Soundkarte Benutzen Sie einfach das mitgelieferte MIDI Kabel. Den 5 pin Stecker verbinden Sie mit dem MK-261 MIDI Keyboard und den 15 pin Stecker verbinden Sie einfach mit der Soundkarte in Ihrem PC. Wechselstrom Sie können auch einen WS-Adapter (nicht mitgeliefert) mit folgenden Spezifikationen verwenden: 9-12 V GS-...
  • Seite 2 Der vorprogrammierte Standard-Kanal, wenn Strom eingeschaltet wird, ist CHANNEL 1.
  • Seite 3 Lautstärkeregler Durch Bewegen des CHANNEL VOLUME-Schiebers (Kanal Lautstärke) werden MIDI CHANNEL VOLUME-Meldungen (MIDI-Kanal-Lautstärke) an angeschlossene Geräte gesandt. Dadurch können Sie die Master-Lautstärke der angeschlossenen Geräte, z.B. Synthesizer, Module usw., regeln. PITCH BEND-RÄDCHEN Durch Drehen des PITCH BEND-Rädchens werden MIDI PITCH BEND-Meldungen an angeschlossene Geräte gesandt. Dadurch können Sie die Höhe eines Tons nach oben (oder unten) manipulieren, um Ihrem Spiel mehr Ausdruck zu verleihen.
  • Seite 4 Eine PROGRAMMÄNDERUNG-Nummer senden Mit der PROGRAM-Taste und den Zifferntasten können Sie jede MIDI-PROGRAMMÄNDERUNG von 0 - 127 senden. Die PROGRAM-Taste drücken. Die LED-Anzeige blinkt dann und zeigt die gegenwärtige PROGRAMMNUMMER. Zum Ändern der PROGRAMMÄNDERUNG-Nummer die Zifferntasten drücken. Sie können den Wert auch mit den "+" oder "-" Tasten ändern.

  • Seite 5: Spezifikationen

    Eine VELOCITY CURVE (Geschwindigkeitskurve) wählen Die GESCHWINDIGKEITSKURVEN bestimmen das Verhältnis zwischen der Härte des Tastenanschlags und der entsprechenden Sendegeschwindigkeit der Einheit. Diese Einheit bietet Ihnen 12 GESCHWINDIGKEITSKURVEN zur Auswahl. 12-1 Die WHEEL ASSIGN und CHANNEL-Tasten gleichzeitig drücken. Die LED-Anzeige blinkt dann und zeigt die gegenwärtige Nummer der GESCHWINDIGKEITSKURVE.
  • Seite 6 ANHANG MIDI-IMPLEMENTENTIERUNG - TABELLE Function Transmitted Received Remarks Basic :Default 1-16 Channel:Changed 1-16 :Default --------- Mode :Messages :Altered ********* Note 12-120 Number:True Voice ********* Velocity: Note ON : Note OFF After :Key’s ⊗ Touch :Ch’s Pitch Bend ⊗ 0,32 Bank select ⊗...
