- Seite 1 Deutschland GmbH Auf dem Großen Damm 13-15 Installations- und Bedienungsanleitung 47546 Kalkar DZ1010F12 Tel.: (0049) 2824/9623-0 Fax: (0049) 2824/9623-29 Email: info@eago-deutschland.de www.eago-deutschland.de...
-
Seite 2: Sicherheitshinweise

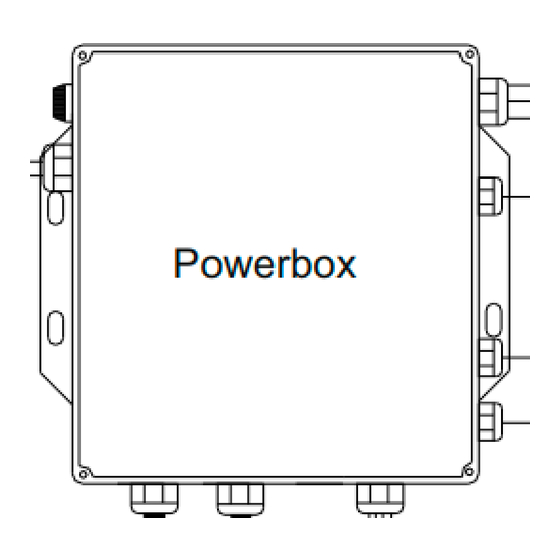

Sicherheitshinweise Schaltplan und Elektroinstallation 1. Lesen Sie diese Anleitung vor der Installation aufmerksam durch. 2. Das Erdungskabel der Dampfdusche bzw. des Whirlpools, muss mit dem Erdungskabel der Ventilator O3 Lautsprecher Hausinstallation verbunden werden und einen Querschnitt von mindestens 2.5qmm haben. Antenne 3. - Seite 3 Materialbeschreibung Materialbeschreibung Materialpaket M 4 × 35 M 4 × 10 M 4 × 10 5mm Ring 1. Himmelabdeckung 2. Himmelkranz 3. Wandhalterungen Glaswände 4. feststehendes Glaselement ×1 ×1 ×4 ×1 6.Türgriff 8.Multiwinkel 8mm (L 5.Glastür 7. Türscharnier Werkzeuge ×2 ×2 ×4 ×1...
- Seite 4 Elektro -und Wasserinstallation ohne Duschtasse Elektro -und Wasserinstallation mit Duschtasse Abmessungen: 900mm x 900mm x 2180mm Abmessungen 882mm x 882mm x 2155mm Achtung die Winkel sollten 90° betragen, bei einer Abweichung ändert sich das Maß der Kabine, Achtung die Winkel sollten 90° betragen, bei einer Abweichung ändert sich das Maß der Kabine, und es bleibt ein Spalt der zwingend zu versiegeln ist.
- Seite 5 Installationsschritt 1 Installationsschritt 2 Installationsschritt 3 1. Überprüfen Sie mit der Wasserwaage den Bereich, wo die Dusche später stehen soll. 1. Schließen Sie den Abfluss Bauseits im Boden an. 1. Montieren Sie die Wandverschraubungen 2. Legen Sie den Bereich im Estrich frei, wo später der Abfluss angeschlossen werden muss. 2.
- Seite 6 Installationsschritt 4 Installationsschritt 5 1. Bohren Sie bei den vorher markierten Punkten ein Loch und versehen diese mit einen Dübel. 1. Montieren Sie die Wandverschraubungen an das große feststehende Glaselement. Dübel 874±1mm (Inside)
- Seite 7 Installationsschritt 6 Installationsschritt 7 1. Montieren Sie die Wandbefestigungen an die Wand. 1. Schrauben Sie die Aluminiumleiste für den Türbereich auf die Duschtasse. (bei einer Installation 2. Schrauben Sie die Blende der Wandbefestigung an. ohne Duschtasse wird diese auf den Boden montiert) M4X10 Schraube M4X10 Schraube M 4 ×...
- Seite 8 Installationsschritt 8 Installationsschritt 9 1. Montieren Sie die Türscharniere an die Tür (Abbildung A) 1. Montieren Sie die Tür mit dem kleinen feststehenden Glaselement. 2. Montieren Sie den Türgriff an die Tür (Abbildung B)
- Seite 9 Installationsschritt 10 Installationsschritt 11 1. Entnehmen Sie die Glasfront von dem Technikpaneel 1. Justieren Sie die Tür. Abdeckung 4x20 Flachkopfschraube Glas...
- Seite 10 Installationsschritt 12 Installationsschritt 13 1. Markieren Sie die Position des Technikpaneels. 1. Bohren Sie bei den vorher markierten Löchern ein Loch und versehen dieses mit einem Dübel. Dübel...
- Seite 11 Installationsschritt 14 Installationsschritt 15 1. Verschrauben Sie das Technikpaneel an die Wand. 1. Nehmen Sie die Anschlüsse vor. (Warum -und Kaltwasser, Restwasserentleerung etc.) 2. Ziehen Sie die Kabel für die Stromzufuhr der Dusche, die Stromzufuhr des Himmels (Licht), sowie die Wasserzufuhr durch die entsprechende Öffnung des Technikpaneels, da diese nach oben auf den Himmel geführt werden müssen.
- Seite 12 Installationsschritt 16 Installationsschritt 17 Installationsschritt 18 1. Legen Sie den fertig montierten Himmel auf 1. Montieren Sie die Himmelabdeckung 1. Markieren Sie bei den vorher bereits montierten Winkel die Punkte, wo diese später an die Wand verschraubt das Grundgerüst der Dusche. auf den unteren Kranz des Himmels werden.
- Seite 13 Installationsschritt 19 Installationsschritt 20 1. Bohren Sie an den markierten Punkten ein Loch und versehen dieses mit einem Dübel. 1. Legen Sie nun den Himmel wieder auf das Grundgerüst und ziehen die Kabel wieder durch die entsprechende Öffnung im Himmel. Stromkabel Himmel Stromkabel Dusche Wasserzufuhr...
- Seite 14 Installationsschritt 21 Installationsschritt 22 Installationsschritt 23 1. Nehmen Sie die Wandverschraubungen der 1. Schließen Sie die jeweiligen Kabel an. 1. Überprüfen Sie noch einmal, ob die Dusche richtig ausgerichtet ist und alle Verschraubungen durchgeführt Das Stromkabel der Dusche an der Winkel vor.
- Seite 15 Bedienungsanleitung der F12-Steuerkonsole Bedienungsanleitung der F12-Steuerkonsole 4. Dampfzeit- und Temperatureinstellung 1. Komponenten des Systems 3. Funktionsbeschreibung Mit der Temperatur/Zeit-Taste wechseln Sie zwischen der Temperatureinstellungsfunktion und der Zeiteinstellung. Mit dieser Taste stellen Sie durch Drücken von Plus und Minus die Zeit und Temperatur ein. Diese Taste ist nur während der Dampffunktion aktiv. Drücken Sie die Plus- oder Minustaste auf dem 1.
- Seite 16 Komponenten. Ein Vor-Ort-Service ist nicht darin enthalten und wird nur Händler festen Bestandteilen 5. Anschalten und Dampffunktion starten dann gewährt, wenn die Montage direkt durch EAGO Deutschland erfolgt benutzt werden um und dem Endverbraucher in Rechnung gestellt, oder wenn ein ent- den Dampfgenerator Nachdem Sie den Deckel zugedreht haben, drücken Sie die An/Aus-Taste...
- Seite 17 Pflegenachweise Datum Händler Unterschrift...
