Harley Benton Dynamic Compressor Bedienungsanleitung
Inhaltsverzeichnis
Verwandte Anleitungen für Harley Benton Dynamic Compressor
Inhaltszusammenfassung für Harley Benton Dynamic Compressor

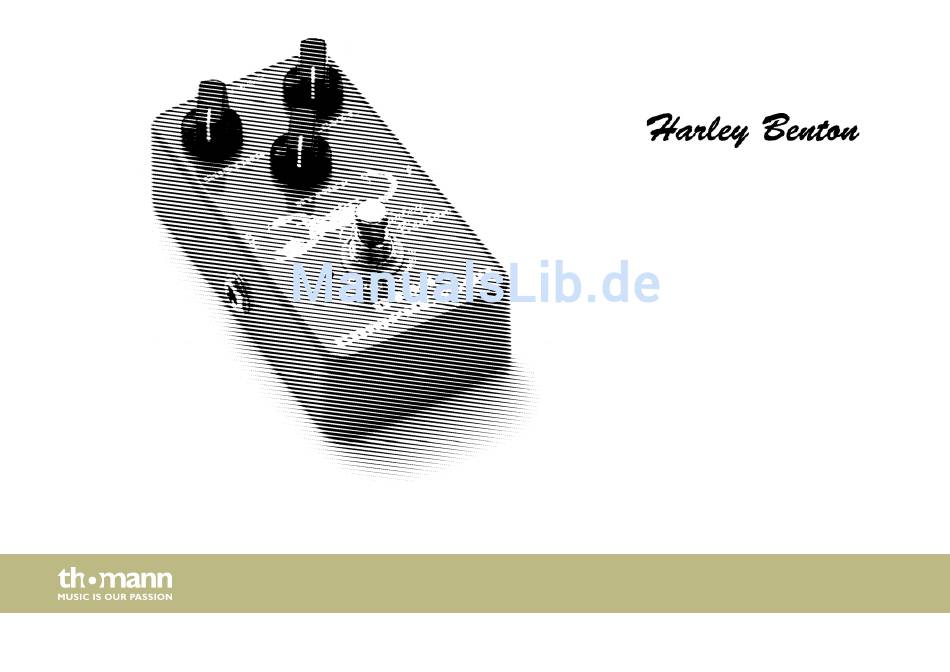

- Seite 1 Dynamic Compressor effektpedal bedienungsanleitung...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 31.07.2015, ID: 256813...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................4 Sicherheitshinweise..........................6 Hinweise zum Gebrauch........................10 Komponenten und Funktionen......................11 Technische Daten............................ 14 Umweltschutz............................15 Dynamic Compressor... -
Seite 4: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb des Geräts. Lesen und befolgen Sie die angegebenen Sicherheitshinweise und Anweisungen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü‐ gung steht, die das Gerät verwenden. - Seite 5 Verletzungen führt, wenn sie nicht gemieden wird. HINWEIS! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu Sach- und Umweltschäden führen kann, wenn sie nicht gemieden wird. Warnzeichen Art der Gefahr Warnung vor einer Gefahrenstelle. Dynamic Compressor...
-
Seite 6: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät dient zur Klangveränderung der Signale von Musikinstrumenten mit elektromag‐ Gebrauch netischen Tonabnehmern. Verwenden Sie das Gerät ausschließlich wie in dieser Bedienungs‐ anleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedingungen gelten als nicht bestimmungsgemäß und können zu Personen- oder Sachschäden führen. - Seite 7 Lassen Sie Kinder nicht unbeaufsichtigt elektrische Geräte benutzen. HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus. Vermeiden Sie direkte Sonneneinstrahlung, starken Schmutz und starke Vibra‐ tionen. Dynamic Compressor...
- Seite 8 Sicherheitshinweise HINWEIS! Externe Stromversorgung Das Gerät kann von einem externen Netzteil mit Strom versorgt werden. Bevor Sie ein externes Netzteil anschließen, überprüfen Sie, ob die Spannungsangabe darauf mit Ihrem örtlichen Stromversorgungsnetz übereinstimmt und ob die Netzsteckdose über einen Fehlerstromschutzschalter (FI) abgesichert ist. Nichtbe‐ achtung kann zu einem Schaden am Gerät und zu Verletzungen des Benutzers führen.
- Seite 9 Sicherheitshinweise HINWEIS! Mögliche Schäden durch auslaufende Batterien Auslaufende Batterien oder Akkus können das Gerät dauerhaft beschädigen. Entfernen Sie die Batterien oder Akkus aus dem Gerät, wenn es längere Zeit nicht verwendet wird. Dynamic Compressor...
-
Seite 10: Hinweise Zum Gebrauch
Hinweise zum Gebrauch Hinweise zum Gebrauch Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Heben Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpackung oder eigene, besonders dafür geeignete Transport- bzw. -

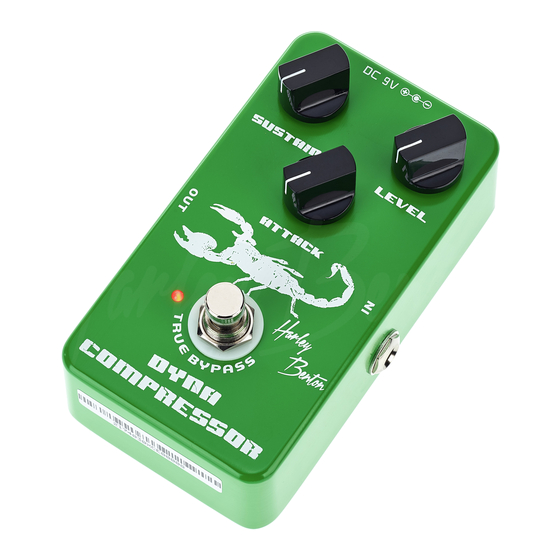

Seite 11: Komponenten Und Funktionen
Spannungsversorgung wird die Batterieversorgung automatisch abgeschaltet. 3 LEVEL Drehen Sie diesen Regler im Uhrzeigersinn, um den Ausgangspegel zu erhöhen. 4 ATTACK Mit diesem Regler können Sie einstellen, wie schnell die Signalbearbeitung des Kompressors eingreift. 5 IN Eingangsbuchse für Standard-Instrumentenkabel (6,35 mm Klinke). Dynamic Compressor... -
Seite 12: Stromversorgung
Komponenten und Funktionen 6 TRUE BYPASS Fußschalter zum Aktivieren bzw. Deaktivieren der Pedalfunktion. 7 Diese LED leuchtet, wenn das Effektpedal in Betrieb ist. Falls die LED nicht oder nur schwach leuchtet, während das Effektpedal in Betrieb ist, ist die Batterie erschöpft und muss ersetzt werden. - Seite 13 Steckdose. Drehen Sie das Gerät um, drücken Sie leicht auf den Batteriefachdeckel und schieben Sie ihn in Pfeilrichtung nach unten. Nehmen Sie den Deckel ab. Wechseln Sie bzw. setzen Sie die 9-V-Batterie unter Beachtung der Polkennzeichnung ein und schieben Sie den Deckel wieder in seine ursprüngliche Position, bis er einrastet. Dynamic Compressor...
-
Seite 14: Technische Daten
Technische Daten Technische Daten Eingangsimpedanz 500 kΩ Ausgangsimpedanz 10 kΩ Stromaufnahme 8 mA Stromversorgung 9-V-Batterie (6F22) 9-V-Netzteil, Minuspol innenliegend 48-V-Phantomspeisung Abmessungen (L × B × H) 120 mm × 72 mm × 55 mm Gewicht 290 g effektpedal... -
Seite 15: Umweltschutz
Beachten Sie die Hinweise und Kennzeichen auf der Verpa‐ ckung. Entsorgung von Batterien Batterien dürfen nicht weggeworfen oder verbrannt werden, sondern müssen gemäß den ört‐ lichen Vorschriften zur Entsorgung von Sondermüll entsorgt werden. Benutzen Sie dazu die vorhandenen Sammelstellen. Dynamic Compressor... - Seite 16 Umweltschutz Entsorgen Ihres Altgeräts Dieses Produkt unterliegt der europäischen Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE-Richtlinie – Waste Electrical and Electronic Equipment) in ihrer jeweils aktuell gültigen Fassung. Entsorgen Sie Ihr Altgerät nicht mit dem normalen Hausmüll. Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom‐ munale Entsorgungseinrichtung.
- Seite 17 Notizen Dynamic Compressor...
- Seite 18 Notizen effektpedal...
- Seite 20 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
