Element
Schnittstelle
1
Videoeingang
2
Audioeingang
3
Videoausgang
4
Audioausgang
5
VGA
6
HD-Ausgang
7
Netzwerk
8
USB
9
Ein/Aus
10
12 V Gleichspannung
11
2.1.3 Alarmeingang
4-Kanal-Alarmeingang; der Modus des Alarmeingangs ist ohne Beschränkung (möglich sind normal offen sowie normal geschlossen).
Der GND-Alarmmelder ist bei Parallelverbindung mit COM verbunden (Alarmmelder extern mit Strom versorgen).
Erdungsterminal des Alarmmelders parallel mit DVR.
NC des Alarmmelder mit Eingang (Alarm) des DVR verbinden.
Wenn Sie den extern ausgelösten Alarm rücksetzen möchten, verwenden Sie die +12-V-Stromversorgung des Alarmmelders über den DVR, z. B. Rauchmelder.
Wenn Sie externe Stromversorgung wählen, teilen Sie bitte GND mit dem DVR.

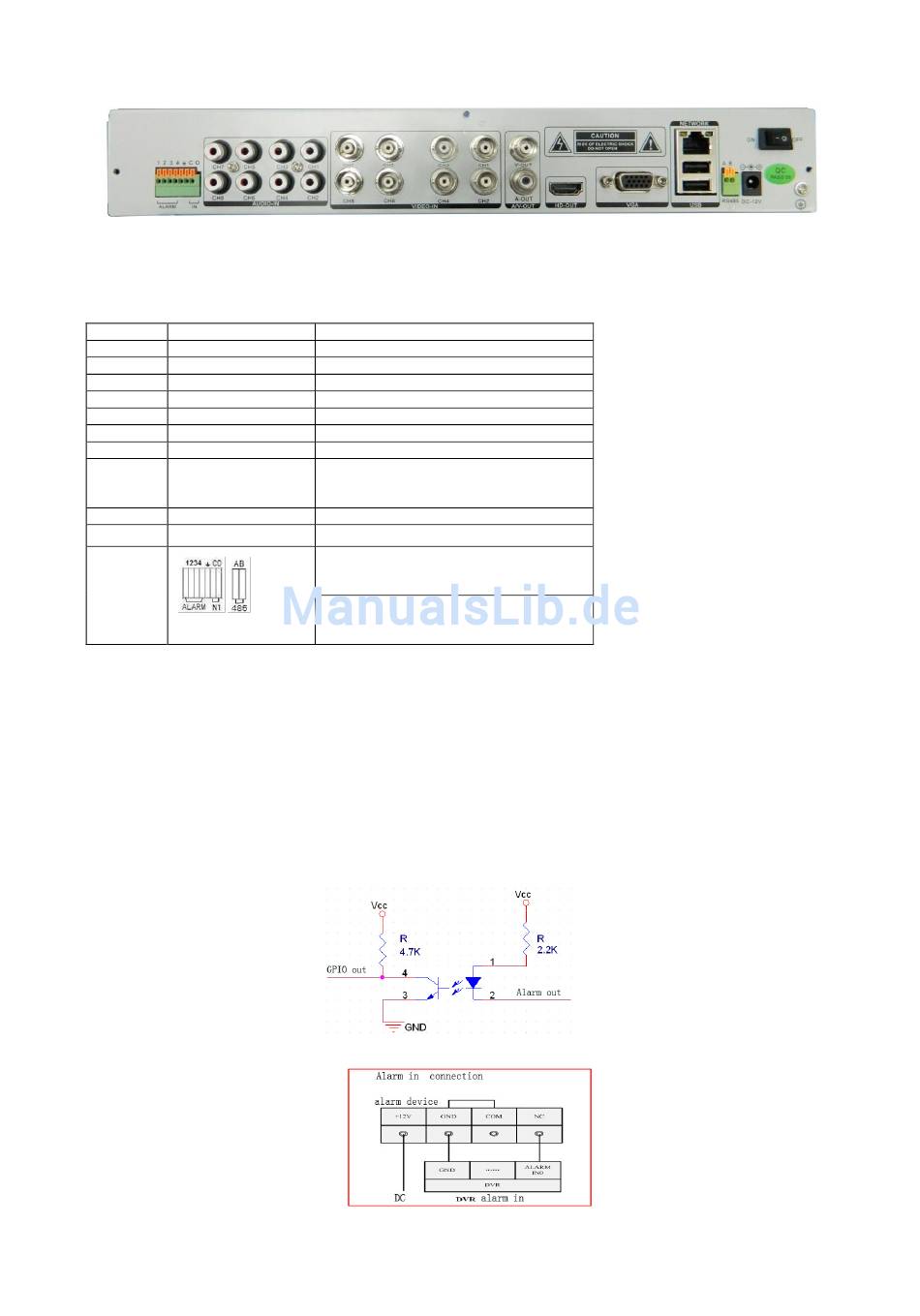

Alarmeingangsschaltkreis:
Alarmeingangsanschluss:
Rü ckseite
Beschreibung
8-Kanal-Videoeingang
8-Kanal-Audioeingang
1-Kanal-Videoausgang
1-Kanal-Audioausgang
VGA-Monitor
HDMI-Schnittstelle
RJ-45
Erster USB-Port zur Sicherung und
Systemaktualisierung des DVR; zweiter USB-Port zur
Maussteuerung
Hauptschalter zur Stromversorgung
Netzteilanschluss
Alarmeingang: Alarmeingänge 1 – 4
RS-485: A, B
Alarmausgang: N1-Alarmausgang, jeder Kanal ist
verbunden mit GND, OUT, COM;
alle zwei Kanäle OUT, COM-Port ist für GND;
6
