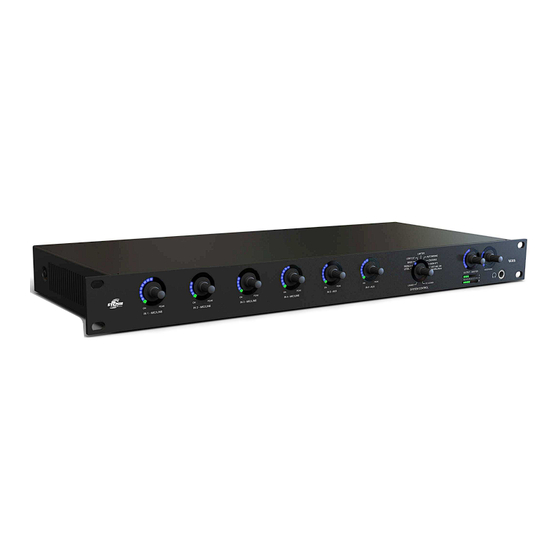

Stemin MX6 Bedienungsanleitung

Vorschau ausblenden
Diese Anleitung herunterladen
Inhaltsverzeichnis

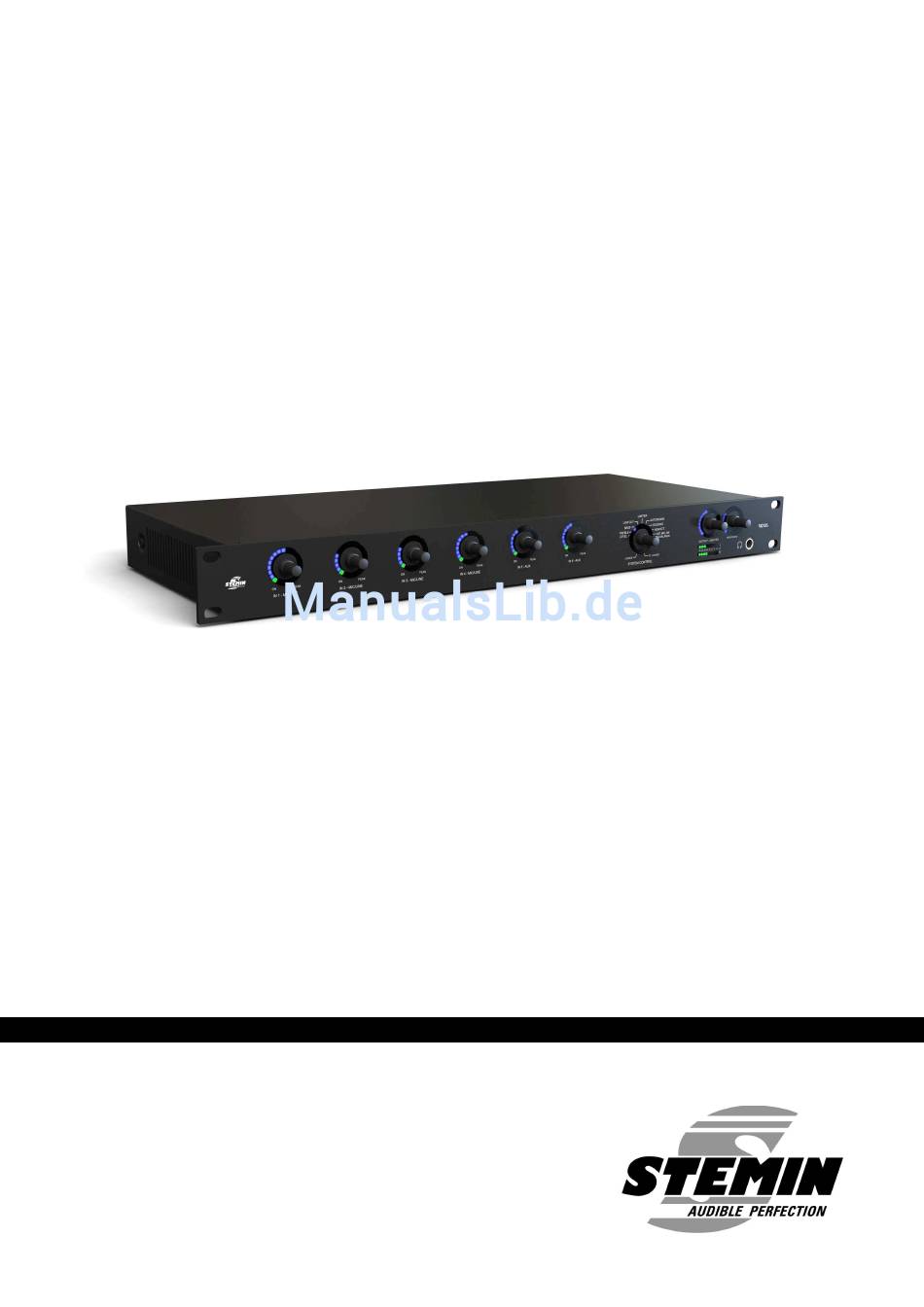

MX6
BEDIENUNGSANLEITUNG
Bitte vor Inbetriebnahme des Gerätes lesen!
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Stemin MX6

  • Seite 1 BEDIENUNGSANLEITUNG Bitte vor Inbetriebnahme des Gerätes lesen!

  • Seite 2: Inhaltsverzeichnis

    • Consult the dealer or an experienced radio/TV technician for help. Shielded cables and I/O cords must be used for this equipment to comply with the relevant FCC regulations. Changes or modifications not expressly approved in writing by STEMIN GMBH may void the user’s authority to operate this equipment.
  • Seite 3 Inhaltsverzeichnis This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.

  • Seite 4: Sicherheit Und Umwelt

    • Verwenden Sie das Gerät nur für die in dieser Bedienungsanleitung beschriebenen Anwendungen. Für Schäden infolge unsachgemäßer Handhabung oder missbräuchlicher Verwendung kann STEMIN GMBH keine Haftung übernehmen. Umwelt • Am Ende der Lebensdauer des Produkts trennen Sie Gehäuse, Elektronik und Kabel voneinander und entsorgen Sie alle Komponenten gemäß...

  • Seite 5: Beschreibung

    Beschreibung 2 Beschreibung Vielen Dank, dass Sie sich für ein Produkt von STEMIN GMBH entschieden haben. Bitte lesen Einleitung Sie die Bedienungsanleitung aufmerksam durch, bevor Sie das Gerät benützen, und bewahren Sie die Bedienungsanleitung sorgfältig auf, damit Sie jederzeit nachschlagen können.

  • Seite 6: Frontseite

    Mit dem Drehregler "SYSTEM CONTROL" können die anliegenden Audiopegel der Eingänge angezeigt werden, siehe MX6 bedienen. Eingänge Der MX6 verfügt über 6 symmetrische Eingangskanäle zum Anschließen von niederohmigen dynamischen oder Kondensatormikrofonen und anderen Signalquellen, z.B. Empfänger für drahtlose Mikrofone. Für jeden Eingangskanal ist ein Drehregler vorhanden. Diese sind mit "IN 1"...

  • Seite 7: Rückseite

    Ausgang kann nur einzeln, aber in Stereo abgehört werden. Beim Drücken auf eine andere Abhörquelle (Wechsel zwischen Eingängen und Ausgang), wird die vorherige abgeschaltet. Der Ausgang "REC (OUT)" kann nicht abgehört werden. Rückseite Abbildung 2: Rückseite des MX6 1, 5, 6, 10, 11, 15: Eingangskanäle 2, 4, 7, 9, 12, 14:...

  • Seite 8: Gain-Regler

    Beschreibung Gain-Regler Abbildung 4: Gain-Regler Neben jedem Eingangskanal befindet sich der dazugehörige Gain-Regler, mit integriertem Schalter bei Linksanschlag, zur Einstellung des Eingangspegels. Bei Linksanschlag ist der Eingangspegel auf 0 dB angewählt. Bei Drehung im Uhrzeigersinn kann die Verstärkung um max. 57 dB angehoben werden. Phantomspeisung Abbildung 5: PHANTOM POWER Schiebeschalter Die Schiebeschalter aktivieren die Phantom-Speisespannung von +48 V für die jeweils links...

  • Seite 9: Stereo-Record-Ausgang

    Beschreibung Stereo-Record-Ausgang Abbildung 7: Stereo-Record-Ausgang Um ein Stereo-Aufnahmegerät anzuschließen sind zwei, mit "REC (OUT)" bezeichnete, Cinch- Buchsen vorhanden. Die Zuordnung einzelner Kanäle zum unsymmetrischen Stereo-Record- Ausgang ist frei konfigurierbar. Expansions-/Kaskadierungs-Anschlüsse Abbildung 8: EXPANSION Um eine Expansion-/Kaskadierung vorzunehmen sind zwei RJ-45-Buchsen vorhanden. Diese sind mit der Aufschrift "IN - EXPANSION - OUT"...

  • Seite 10: Erde/Ground Verbindung

    Beschreibung Erde/Ground Verbindung Abbildung 10: Phoenix-Klemme Mit einer Phönix-Klemme lässt sich das Gehäuse mit dem 0 V-Potential der Spannungsversorgung verbinden. Das 0 V-Potential nur mit der Erdung brücken (Werkseinstellung) oder zu der zentralen Systemerde führen, da die Phantomspeisung sonst keinen Bezugspunkt besitzt und diese nicht funktioniert.
  • Seite 11 Beschreibung Netzschalter Mit dem Netzschalter wird das Gerät in Betrieb genommen.

  • Seite 12: Automix-Algorithmus

    Beschreibung Der Automix-Algorithmus des Geräts beinhaltet 3 Grundfunktionen, anhand derer bewertet Automix-Algorithmus wird, um welchen Wert ein Eingangssignal gedämpft wird und welchen Ausgangspegel das Ausgangssignal hat. Folgende Funktionen bzw. Parameter fließen in den Automix-Algorithmus ein: Dynamische Pegelanpassung Es wird laufend die Summe aller Eingangskanäle bestimmt. Dieser Wert gilt als Referenzwert. Liegt der Pegel eines Eingangskanals sehr nahe oder über dem Referenzwert, so wird dieser Kanal als dominant bewertet und eine geringe Dämpfung erfahren.

  • Seite 13: Montage Und Anschluss

    3 Montage und Anschluss Montieren Sie den MX6 in Ihrem 19"-Rack. Rackmontage Kaskadieren Zur Kaskadierung empfehlen wir ausschließlich Kabel aus dem STEMIN GMBH-Zubehör zu verwenden. HINWEIS Das Gerät verfügt über zwei 100 MBit/s-Ethernet-Schnittstellen. Diese dienen zur Steuerdaten- und Audio-Kommunikation zwischen bis zu 10 Geräten. Somit lässt sich ein Automisch-System mit bis zu 60 Eingangskanälen, 20 Ausgangskanälen und 10 Stereo-...

  • Seite 14: Mikrofone Und Zusatzgeräte Anschließen

    Lesen Sie für das Anschließen auch die Bedienungsanleitung Ihrer Mikrofone und Zusatzgeräte durch. HINWEIS Schließen Sie die Mikrofone und Zusatzgeräte an der Rückseite des MX6 an: Schließen Sie die Mikrofone und andere Signalquellen (z.B. Empfänger für drahtlose Mikrofone) an die "IN" - Eingangskanäle an.

  • Seite 15: Bedienung

    Für Mikrofone mit hohem Ausgangspegel wird eine geringere Verstärkung empfohlen. HINWEIS Schalten Sie das Gerät mit dem Netzschalter ein. So bedienen Sie die Drehregler an der Frontplatte des MX6: MX6 bedienen Abbildung 15: Bedienung des Drehreglers Drehen Sie die Drehregler im oder gegen den Uhrzeigersinn um Änderungen an Ein- und Ausgängen sowie Funktionseinstellungen vorzunehmen.

  • Seite 16: System Control

    Bedienung Anzeige der Audiopegel / VU Funktion: Bei gewählter Funktion LEVEL wird an den LED-Kränzen der Ein- und Ausgänge der eingestellte Pegel angezeigt. HINWEIS Durch kurzes Drücken auf den Drehregler "SYSTEM CONTROL" wird die Anzeige an den LED- Kränzen auf VU Meter, die Anzeige des tatsächlich anliegenden Audiopegels, umgeschaltet. Solange der VU Meter Modus aktiv ist, blinkt die LEVEL-LED am Drehregler "SYSTEM CONTROL".

  • Seite 17: Dsp Funktionen

    Bedienung Folgende Funktionen können angewählt werden: • Level • Treble • Bass • Low Cut • Limiter • Compressor • Automixing • Priority • Pan / Balance • Delay • Routing To OUT • Routing To REC • Routing To DigOut Modi der Eingangskanäle Die Eingangskanäle können in folgenden Funktionen beeinflusst werden: •...
  • Seite 18 Bedienung LEVEL Abbildung 17: LEVEL Funktion Im Modus "LEVEL" können alle Ein- und Ausganskanäle beeinflusst werden. Abbildung 18: Regelmöglichkeit der Funktion Eine Drehung des Drehreglers im Uhrzeigersinn erhöht die Lautstärke. Eine Drehung gegen den Uhrzeigersinn verringert diese. Die Regelmöglichkeit reicht von -∞ bis +15 dB (akustische Rückmeldung). Die Einstellung erfolgt in bedarfsgerechten Schrittweiten.
  • Seite 19 übrigen LED-Felder. Das LED-Feld leuchtet auf, sobald der 0dB-Pegel erreicht wird (nach dem dritten Rasten, siehe Detail „Level“). VU Funktion: Mit dem Drehregler "SYSTEM CONTROL" können die anliegenden Audiopegel der Eingänge angezeigt werden, siehe MX6 bedienen. HINWEIS TREBLE Abbildung 21: TREBLE Funktion Im Modus "TREBLE"...
  • Seite 20 Bedienung Abbildung 23: Teilung des LED - Kranzes der TREBLE Funktion Die einstellbare Schrittweite beträgt 2 dB pro Raster, dies entspricht einer LED. Abbildung 24: Regelmöglichkeit der TREBLE Funktion BASS Abbildung 25: BASS Funktion Im Modus "BASS" können alle Eingangs- und Ausgangskanäle beeinflusst werden. Abbildung 26: Regelmöglichkeit der Funktion...
  • Seite 21 Bedienung Mit der Funktion "BASS" lässt sich der Tiefenbereich des Audiosignals anheben oder absenken. Das Filter ist als Bass-Shelving-Filter 1. Ordnung ausgeführt. Die Grenzfrequenz liegt bei 100 Hz. Die Regelmöglichkeit reicht von -14 dB bis +14 dB. Bei linearer Einstellung leuchtet nur die mittlere obere LED (0 dB).
  • Seite 22 Bedienung LOW CUT Abbildung 29: LOW CUT Funktion Im Modus "LOW CUT" können alle Eingangskanäle beeinflusst werden. Abbildung 30: Regelmöglichkeit der Funktion Mit der Funktion "LOW CUT" lassen sich tieffrequente Störgeräusche unterdrücken. Das Low- Cut-Filter ist als Hochpass 2. Ordnung ausgeführt. Durch Drehen des Drehreglers im Uhrzeigersinn lässt sich die untere Grenzfrequenz anheben, durch Drehen gegen den Uhrzeigersinn absenken.
  • Seite 23 Bedienung LIMITER Abbildung 32: LIMITER Funktion Im Modus "LIMITER" können alle Ausgangskanäle beeinflusst werden. Abbildung 33: Regelmöglichkeit der Funktion Eine Drehung des Drehreglers im Uhrzeigersinn hebt die Wirkung an, eine Drehung gegen den Uhrzeigersinn schwächt die Wirkung ab. Die Einstellmöglichkeit reicht von +20 dBu bis -25 dBu. Bei +20 dBu leuchtet eine LED, bei - 25 dBu leuchtet der komplette LED-Kranz.
  • Seite 24 Bedienung Abbildung 35: Regelmöglichkeit der LIMITER Funktion COMPRESSOR Abbildung 36: COMPRESSOR Funktion Im Modus "COMPRESSOR" können alle Eingangskanäle beeinflusst werden. Abbildung 37: Regelmöglichkeit der Funktion Die Ratio (Kompressionsverhältnis) des Kompressors ist fest eingestellt. Sie hat einen Wert von 1:2. Eine Drehung des Drehreglers im Uhrzeigersinn hebt die Wirkung an, eine Drehung gegen den Uhrzeigersinn schwächt die Wirkung ab.
  • Seite 25 Bedienung Abbildung 38: Teilung des LED - Kranzes der COMPRESSOR Funktion Die einstellbare Schrittweite beträgt 3 dB pro Raster, dies entspricht einer LED. Abbildung 39: Regelmöglichkeit der COMPRESSOR Funktion...
  • Seite 26 Bedienung AUTOMIXING Abbildung 40: AUTOMIXING Funktion Im Modus "AUTOMIXING" können alle Eingangskanäle ausgewählt werden. Abbildung 41: Regelmöglichkeit der Funktion Mit einer Drehung eines Drehreglers im Uhrzeigersinn wird die Automatik-Mischfunktionen für den jeweiligen Kanal eingeschaltet. (LED-Kranz leuchtet komplett) Eine Drehung gegen den Uhrzeigersinn schaltet die Automatik-Mischfunktionen aus.
  • Seite 27 Bedienung PRIORITY Abbildung 42: PRIORITY Funktion Im Modus "PRIORITY" kann bestimmt werden, welcher Eingangskanal als Priority-Kanal fungiert. Der Priority-Kanal erfährt dann in Zusammenhang mit der Funktion "AUTOMIXING" einen Vorteil in der Signalbewertung von 6 dB. Abbildung 43: Regelmöglichkeit der Funktion Mit einer Drehung eines Drehreglers im Uhrzeigersinn wird die Funktionen für den jeweiligen Kanal eingeschaltet.
  • Seite 28 Bedienung PAN / BALANCE Abbildung 44: PAN / BALANCE Funktion Im Modus "PAN / BALANCE" können alle Eingangskanäle im Panorama beeinflusst werden, alle Ausgangskanäle in ihrer Balance. Als Balance wird die Zuordnung eines Summensignals auf den Ausgang bezeichnet. Änderungen an den Kanälen bewirken nur eine Dämpfung! HINWEIS Abbildung 45: Regelmöglichkeit der Funktion Bei linearer Einstellung leuchtet nur die mittlere obere LED (0 dB).
  • Seite 29 Bedienung Die Einstellmöglichkeit reicht von 0 dB bis -∞ dB. Abbildung 46: Teilung des LED - Kranzes der PAN / BALANCE Funktion Die einstellbare Schrittweite beträgt 6 dB pro Raster, dies entspricht einer LED. DELAY Abbildung 47: DELAY Funktion Im Modus "DELAY" kann "OUT" beeinflusst werden. Es lässt sich mit dieser Funktion der rechte Ausgangskanal zeitlich verzögern.
  • Seite 30 Bedienung ROUTING TO OUT Abbildung 49: ROUTING TO OUT Funktion Im Modus "ROUTING TO OUT" können alle Eingangskanäle beeinflusst werden. Abbildung 50: Regelmöglichkeit der Funktion Mit einer Drehung eines Drehreglers im Uhrzeigersinn wird die Funktion für den jeweiligen Kanal eingeschaltet (LED-Kranz leuchtet komplett). Eine Drehung gegen den Uhrzeigersinn schaltet die Funktion aus (nur eine LED leuchtet).
  • Seite 31 Bedienung ROUTING TO REC Abbildung 51: ROUTING TO REC Funktion Im Modus "ROUTING TO REC" können alle Ein- und Ausgangskanäle ausgewählt werden. Abbildung 52: Regelmöglichkeit der Funktion Mit einer Drehung eines Drehreglers im Uhrzeigersinn wird die Funktion für den jeweiligen Kanal eingeschaltet (LED-Kranz leuchtet komplett).
  • Seite 32 Bedienung ROUTING TO DIGOUT Abbildung 53: ROUTING TO DIGOUT Funktion Im Modus "ROUTING TO DIGOUT" können alle Eingangskanäle beeinflusst werden. Abbildung 54: Regelmöglichkeit der Funktion Mit einer Drehung eines Drehreglers im Uhrzeigersinn wird die Funktion für den jeweiligen Kanal eingeschaltet (LED-Kranz leuchtet komplett). Eine Drehung gegen den Uhrzeigersinn schaltet die Funktion aus (nur eine LED leuchtet).
  • Seite 33 Bedienung EQUALIZER Abbildung 55: EQUALIZER Funktion Im Modus "EQUALIZER" können "OUT 1" und "OUT 2" beeinflusst werden. Die Einstellung erfolgt gleichermaßen für den linken und den rechten Kanal. Abbildung 56: Regelmöglichkeit der Funktion Mit der Funktion "EQUALIZER" lässt sich eine Raumentzerrung in 12 Bändern durchführen. Durch Drücken auf den Drehregler "OUT 1"...
  • Seite 34 Bedienung Die Mittenfrequenzen der Teilbänder sind im ½-Oktav-Abstand angeordnet und betragen 250Hz, 350Hz, 500Hz, 700Hz, 1000Hz, 1400Hz, 2000Hz, 2800Hz, 4000Hz, 5600Hz, 8000Hz und 11300Hz. Die Güte der Filter beträgt 2,8710. Abbildung 58: Regelmöglichkeit der EQUALIZER Funktion MUTE Abbildung 61: Regelmöglichkeit der Funktion Durch kurzes Drücken eines Ein- oder Ausgangsdrehreglers, mit Ausnahme des Drehreglers "HEADPHONE", wird der entsprechende Kanal stumm geschaltet.
  • Seite 35 Lautstärke verändert werden. Durch Drücken auf den Drehregler des gewünschten Kanals (länger als 3 Sekunden!) wird dieser von der Sperrung ausgenommen. Durch wiederholtes Drücken (länger als 3 Sekunden!) wird er wieder gesperrt. Die eingestellten LOCK Zustände bleiben auch nach Ausschalten / Wiedereinschalten des MX6 erhalten! HINWEIS...

  • Seite 36: Kopierfunktion Für Konfigurationsdaten

    Bedienung Kopierfunktion für Konfigurationsdaten Mit der Kopierfunktion können einzelne oder mehrere Einstellungswerte (LEVEL, TREBLE, BASS, LOWCUT, LIMITER und COMPRESSOR) eines Eingangs auf einen oder mehrere andere Eingänge kopiert werden. Der Kopiervorgang wird bei sämtlichen Drehreglern angewandt, die sich zwischen den beiden Ausgewählten befinden.
  • Seite 37 Bedienung Rücksetzen auf Werkseinstellungen Abbildung 59: Rücksetzen auf Werkseinstellungen Um das gesamte Gerät auf Werkseinstellungen zurückzusetzen gehen Sie wie folgt vor: Halten Sie den Drehregler "SYSTEM CONTROL" gedrückt (bis Schritt 5). Schalten Sie das Gerät durch den Netzschalter ab. Schalten Sie das Gerät nach einer kurzen Wartezeit wieder ein. Warten Sie bis die Startsequenz des Automischers abgeschlossen ist (ca.

  • Seite 38: Reinigung

    Reinigung 5 Reinigung Ziehen Sie das Netzanschlusskabel aus der Steckdose. Reinigen Sie die Oberflächen des Gerätes mit einem mit Wasser befeuchteten, aber nicht nassen, Tuch. Verwenden Sie keinesfalls scharfe oder scheuernde Reinigungsmittel sowie keine, die Alkohol oder Lösungsmittel enthalten, da diese den Lack sowie die Kunststoffteile beschädigen könnten.

  • Seite 39: Technische Daten

    < 100 Ohm Digital Analog Wandlung für Recording, Monitoring und Summen Ausgang Datenformat: 24 Bit Sample Frequenz: 48 kHz Dieses Produkt entspricht den in der Konformitätserklärung angegebenen Normen. Sie können die Konformitätserklärung auf http://www.Stemin.com nachlesen oder per E-Mail von info@Stemin.com anfordern.

  • Seite 40: Fehlerbehebung

    Vorverstärkung stellen Verzerrte Signalwiedergabe Lautstärkeregler sind zu weit Lautstärke zurückregeln aufgedreht Eingangssignal hat zu hohen Eingangssignal dämpfen Pegel Falls der Fehler trotz dieser Anweisungen weiter besteht, melden Sie sich umgehend bei STEMIN GMBH GmbH, oder Ihrem STEMIN GMBH-Händler.
  • Seite 42 STEMIN GmbH STEMIN GmbH Hauptstraße 25 D - 82549 Königsdorf Germany Telefon +49 8179 93110 Telefax +49 8179 931199 E-Mail info@stemin.com web www.stemin.com For other products and distributors worldwide visit www.stemin.com Technische Änderungen vorbehalten. Specifications subject to change without notice.
