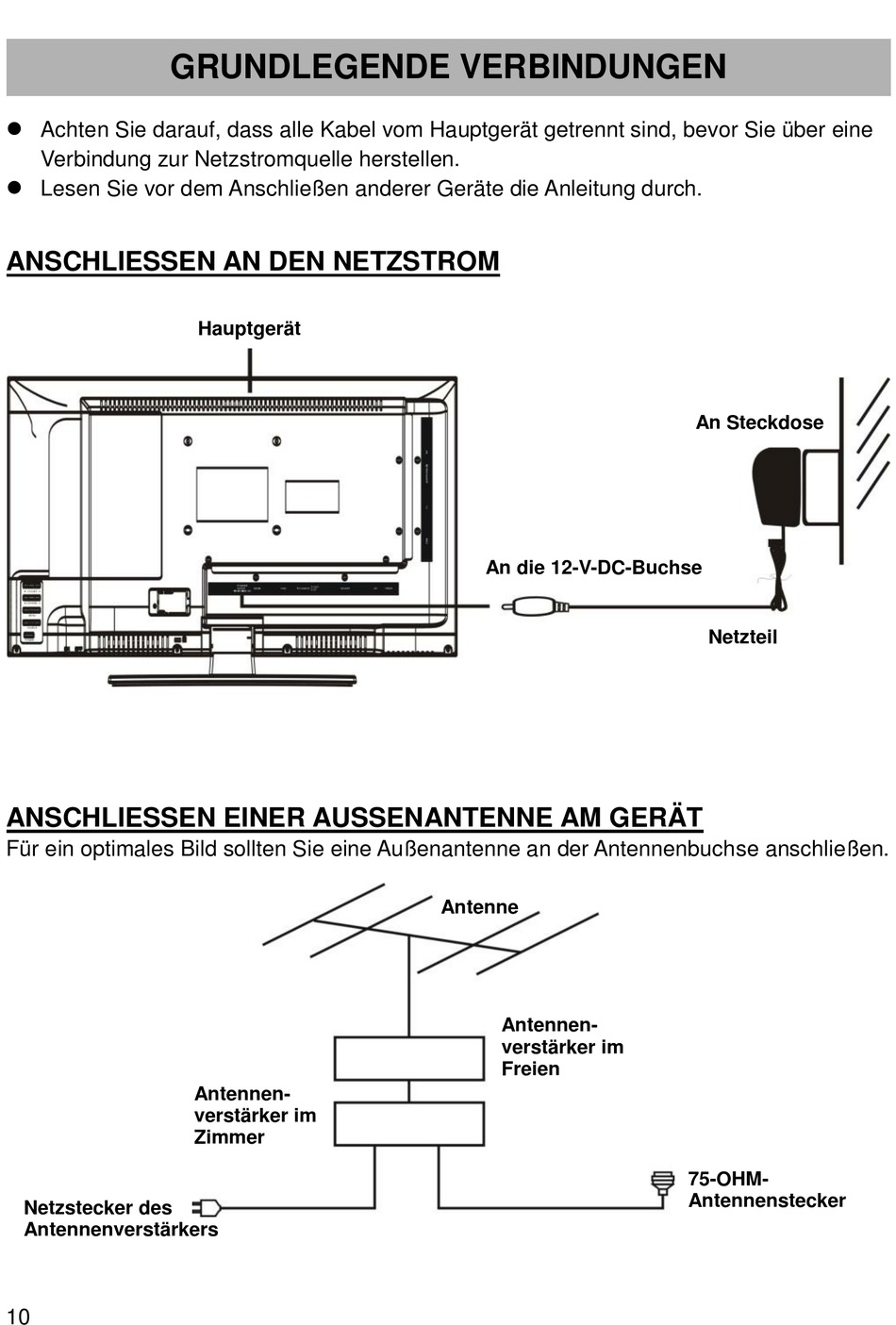

GRUNDLEGENDE VERBINDUNGEN
Achten Sie darauf, dass alle Kabel vom Hauptgerät getrennt sind, bevor Sie über eine
Verbindung zur Netzstromquelle herstellen.
Lesen Sie vor dem Anschließ en anderer Geräte die Anleitung durch.
ANSCHLIESSEN AN DEN NETZSTROM
ANSCHLIESSEN EINER AUSSENANTENNE AM GERÄ T
Für ein optimales Bild sollten Sie eine Auß enantenne an der Antennenbuchse anschließen.
Netzstecker des
Antennenverstärkers
10
Hauptgerät
Antennen-
verstärker im
Zimmer
An die 12-V-DC-Buchse
Antenne
Antennen-
verstärker im
Freien
An Steckdose
Netzteil
75-OHM-
Antennenstecker
