ISTRUZIONI PER L'INSTALLAZIONE, L'USO E LA MANUTENZIONE - IT
INSTRUCTIONS FOR INSTALLATION, USE AND MAINTENANCE - EN
ANWEISUNGEN FÜR DIE AUFSTELLUNG, DEN GEBRAUCH UND DIE WARTUNG - DE
INSTRUCTIONS POUR L'INSTALLATION, L'UTILISATION ET L'ENTRETIEN – FR
Testata secondo / Tested according to / Geprüft nach / Certifié selon / : EN12815
IT – PER EVITARE DANNI ALL'APPARECCHIO, RISPETTARE IL CARICO ORARIO DI COMBUSTIBILE INDICATO
NEL PRESENTE LIBRETTO.
EN – TO AVOID DAMAGES TO THE APPLIANCE, PLEASE RESPECT THE MAX. FUEL QUANTITY (KG/HR)
INDICATED IN THE USER'S MANUAL.
DE – UM SCHÄDEN AN DEM GERÄT ZU VERMEIDEN, BITTE BEACHTEN SIE DIE BRENNSTOFFMENGE (KG/H)
LT. BEDIENUNGSANLEITUNG.
FR – POUR EVITER DES DOMMAGES A L'APPAREIL RESPECTER LA QUANTITE' MAX. DE COMBUSTIBLE (KG/H)
COMME INDIQUE DANS LA NOTICE D'UTILISATION.
e utilizzare i nostri prodotti seguendo scrupolosamente le indicazioni fornite nel presente manuale.
To meet safety regulations, it is compulsory to install and use our products
SICHERHEITSVORSCHRIFTEN BEI DEN AUSRÜSTUNGEN
Um die Sicherheitsvorschriften zu beachten, ist es notwendig, unsere Produkte
vorsichtig nach den in diesem Handbuch enthaltenen Anweisungen zu installieren und anzuwenden.
et le commerçant sont contraints de s'informer sur le fonctionnement correct sur la base des instructions d'emploi.

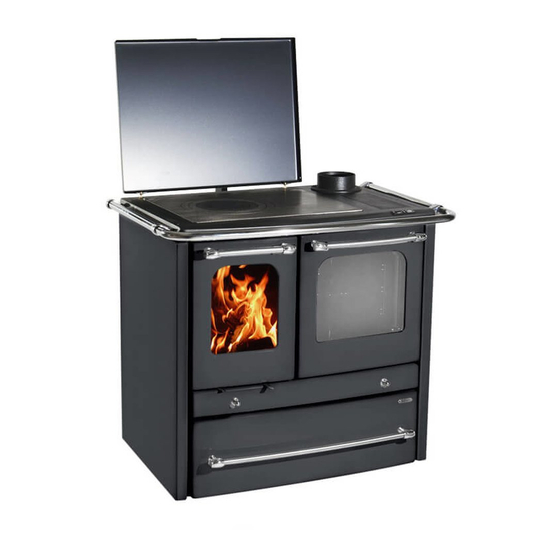

TERMOSOVRANA - DSA
NORME DI SICUREZZA SUGLI APPARECCHI
Per il rispetto delle norme di sicurezza è obbligatorio installare
SAFETY REGULATIONS ON THE APPLIANCES
carefully following the instructions contained in this manual.
RÉGLÉS DE SÉCURITÉ SUR LES APPAREILS
Selon les normes de sécurité sur les appareils l'acheteur
|

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für LA NORDICA TERMOSOVRANA - DSA

  • Seite 1 ANWEISUNGEN FÜR DIE AUFSTELLUNG, DEN GEBRAUCH UND DIE WARTUNG - DE INSTRUCTIONS POUR L’INSTALLATION, L’UTILISATION ET L’ENTRETIEN – FR TERMOSOVRANA - DSA Testata secondo / Tested according to / Geprüft nach / Certifié selon / : EN12815 IT – PER EVITARE DANNI ALL’APPARECCHIO, RISPETTARE IL CARICO ORARIO DI COMBUSTIBILE INDICATO NEL PRESENTE LIBRETTO.
  • Seite 3: Dichiarazione Di Conformita' Del Costruttore

    KONFORMITÄTSERKLÄRUNG DES HERSTELLERS Betreff: Fehlen von Asbest und Kadmium Wir bestätigen, dass die verwendeten Materialen oder Teilen für die Herstellung der La Nordica Geräte ohne Asbest und Derivat sind und auch das Lot für das Schweißen immer ohne Kadmium ist.
  • Seite 4 TERMOSOVRANA - DSA PRIMA DELL’INSTALLAZIONE ESEGUIRE LE SEGUENTI VERIFICHE. BEFORE THE INSTALLATION PERFORM THE FOLLOWING CHECKS. VOR DER AUFSTELLUNG FOLGENDE PRÜFUNGEN AUSFÜHREN. AVANT L’INSTALLATION IL FAUT RÉALISER LES SUIVANTES VÉRIFICATIONS 7094211 - IT - EN - DE - FR...
  • Seite 6 TERMOSOVRANA - DSA DE - INHALTSVERZEICHNIS TECHNICAL DATA ..................................28 ALLGEMEINE HINWEISE ................................28 INSTALLATIONSVORSCHRIFTEN ..............................28 3.1. OFFENEM Ausdehnungsgefäß..................................29 3.2. GESCHLOSSENEM Ausdehnungsgefäß ..............................30 3.3. ANTIKONDENSATIONSMISCHVENTIL (als OPTIONAL erhältlich ist) .......................30 3.4. AUTOMATISCHE WAERMEABLASSVENTIL DSA (als OPTIONAL erhältlich ist) ..................30 3.5. VERBINDUNG UND LADEN DER ANLAGE ..............................30 BRANDSCHUTZ ....................................31...
  • Seite 28: Technical Data

    Verantwortung für die Anlage zu übernehmen. La NORDICA S.p.A. ist nicht für ein Produkt verantwortlich, an dem nicht genehmigte Veränderungen vorgenommen wurden und ebenso wenig für den Gebrauch von Nicht-Original Ersatzteilen. DAS GERÄT DARF NICHT ABGEÄNDERT WERDEN! Sollten diese Vorkehrungen nicht eingehalten werden, übernimmt die Gesellschaft La NORDICA S.p.A.
  • Seite 29: Offenem Ausdehnungsgefäß

    Die Öfen des Modells DSA können sowohl in einer Anlage mit OFFENEM AUSDEHNUNGSGEFÄSS (siehe Kapitel 3.1) als auch in solchen mit einem GESCHLOSSENEN AUSDEHNUNGSGEFÄSS (siehe Kapitel 3.2) installiert werden. La NORDICA S.p.A. haftet nicht für Produkte, die ohne Genehmigung geändert wurden, und ebenso wenig, wenn keine Originalersatzteile verwendet wurden.
  • Seite 30: Geschlossenem Ausdehnungsgefäß

    Lebensdauer des Kessels. Die handelsüblichen Ventile sind unterschiedlich tariert. Die Firma La NORDICA empfiehlt die Verwendung des Modells 55°C mit Hydraulikanschlüssen von 1”. Sobald die eingestellte Temperatur des Ventils erreicht ist, wird der Abschnitt 2 geöffnet und das Wasser des Kessels führt über den Vorlauf (M) zur Anlage.
  • Seite 31: Brandschutz

    Stellen festzustellen. 5. TECHNISCHE BESCHREIBUNG Die Thermoküchen La Nordica sind besonders geeignet, Wohnbereiche mit zentralem Heizsystem zu heizen, das aus Radiotoren oder Thermokonvektoren besteht, wodurch zur Gänze oder teilweise ein herkömmlicher Gas- oder Heizölkessel ersetzt werden kann. Sie bieten sich für Ferienwohnungen und Wochenendhäuser oder als Hilfsheizung das ganze Jahr hindurch an.
  • Seite 32: Rauchabzug

    TERMOSOVRANA - DSA RAUCHregler (Abbildung 7 auf Seite 59 Pos. D) (Umwandlung von der Küchenfunktion -KOCHPLATTENVERWENDUNG - OFENVERWENDUNG zur Küchenfunktion mit HEIZUNGsverwendung) Rechts an der Vorderseite des Herds, zwischen dem Schutzhandlauf und der Backofentür befindet sich der Bedienungshebel des Rauchgasreglers, der an einem Messingknauf zu erkennen ist. Wenn man den Hebel zur Rückseite des Herds drückt, strömen die Verbrennungsgase über dem Backofen direkt zum Rauchabzugsstutzen (Herdfunktion –...
  • Seite 33: Anschluss An Den Rauchabzug Eines Offenen Kamins

    TERMOSOVRANA - DSA WICHTIG : Das nicht benutzte Rauchabzugsloch muss mit dem entsprechenden Verschluss abgedeckt werden (siehe TECHNISCHES DATENBLATT Pos.A). Der Unterdruck des Kamins (ZUG) muss mindestens 17-20 (=1.7-2 mm Wassersäule) betragen. Die Messung muss immer bei warmem Gerät erfolgen (nominale Heizleistung). Wenn der Unterdruck 20 Pascal übersteigt, muss er durch Einbau eines zusätzlichen Zugreglers (Drosselklappe) am Abzugsrohr oder im Schornstein verringert werden, laut den geltenden Vorschriften.
  • Seite 34: Anfeuerung

    TERMOSOVRANA - DSA Ulme Pappel Laerche * Rottanne * Waldkiefer * HARZIGE HOLZ NICHT GEEIGNET FÜR EINEN OFEN WICHTIG: Die ständige und dauernde Verwendung von Aromatischölreichen Holz (Eukalyptus, Myrte etc.), wird eine schnelle Beschädigung (Abspaltung) der Gussteilen des Gerätes verursachen.
  • Seite 35: Normaler Betrieb

    TERMOSOVRANA - DSA Sie brauchen vier 20 cm lange Holzscheite mit einem Querschnitt von 3 x 3 cm Abbildung 8 auf Seite 59. Setzen Sie die vier Anfeuerscheite kreuzweise und quer zum Brennholzstapel auf denselben. In die Mitte des Moduls legen Sie die Anzündhilfe, wie zum Beispiel wachsgetränkte Holzwolle.
  • Seite 36: Sommerbetrieb

    WICHTIG : Die WARTUNG UND PFLEGE muss ausschließlich bei kalter Ausrüstung ausgeführt werden. Es dürfen ausschließlich Ersatzteile benutzt werden, die ausdrücklich von der La NORDICA genehmigt wurden. Falls nötig, wenden Sie sich an einen unserer spezialisierten Händler. AN DEM GERÄT DÜRFEN KEINE VERÄNDERUNGEN VORGENOMMEN WERDEN! 12.1.
  • Seite 37: Lackierte Produkte

    TERMOSOVRANA - DSA 12.3. LACKIERTE PRODUKTE Nach einigen Jahren von Verwendung ist ein Farbenwechsel der lackierten Teile ganz normal. Dieses Phänomen ist durch die beträchtlichen Temperaturschwankungen, denen das Produkt im Betrieb ausgesetzt ist, und durch die Alterung des Lacks selbst mit dem Lauf der Zeit bedingt.
  • Seite 38: Wartung Der Hydraulikanlage

    TERMOSOVRANA - DSA 12.13. WARTUNG DER HYDRAULIKANLAGE Übermäßige Verkrustungsablagerungen an den Innenwänden des Feuerraums reduziert die Leistung des thermischen Austausches bedeutend, aus diesem Grund, müssen die Verkrustungen mit einer Stahlbürste entfernt werden. Niemals ätzende Substanzen verwenden, die den Gerät und den Heizkessel beschädigen könnten.
  • Seite 51 Die nicht erlaubte von La NORDICA S.p.a. Diffusion wird gesetzlich sanktioniert. La responsabilité de La NORDICA S.p.A. est limitée à la fourniture de l’appareil. L’installation doit être réalisée selon les règles de l’art et selon les instructions du manuel et des règles de la profession, par personnes qualifiés, qui agissent à nom des sociétés qui s’endossent entièrement la responsabilité...
  • Seite 52 PRODUZIONE DI ACQUA SANITARIA DA BOILER VEAC (6 bar) (1,5 bar) Boiler VECTS TERMOPRODOTTO 9196632 - IMPIANTO TERMOPRODOTTO LA NORDICA CON ABBINATA PRODUZIONE DI ACQUA SANITARIA DA BOILER VEAC (6 bar) Boiler (1,5 bar) VECTS TERMOPRODOTTO 7094211 - IT - EN - DE - FR...
  • Seite 55: Scheda Tecnica Valvola Termostatica Vast

    TERMOSOVRANA - DSA 14.1. SCHEDA TECNICA valvola termostatica VAST Dati tecnici Materiali Fluido: Acqua Corpo della valvola ed altre parti metalliche: Ottone forgiato Pressione massima di esercizio: 10 bar Molla: Acciaio inox Temperatura del fluido: da 5 a 110°C Sensore:...
  • Seite 56 TERMOSOVRANA - DSA Figura 2 Canna fumaria in acciaio AISI 316 con doppia camera isolata con materiale resistente Picture 2 a 400°C. Efficienza 100% ottima AISI 316 steel flue with double chamber insulated with material resistant to 400°C. Abbildung 2 Efficiency 100% excellent Schornsteinrohr aus Stahl AISI 316 mit doppelter mit 400°C beständigem Material...
  • Seite 57 TERMOSOVRANA - DSA Il comignolo non deve avere ostacoli entro i 10 m da muri, falde ed 10 m alberi. In caso contrario innalzarlo almeno di 1 m sopra l’ostacolo. Il comignolo deve oltrepassare il colmo del tetto almeno di 1 m.
  • Seite 58 TERMOSOVRANA - DSA Figura 5 Picture 5 Abbildung 5 Figure 5 Tutte le distanze minime di sicurezza sono indicate sulla targhetta tecnica del prodotto e NON si deve scendere al di sotto dei valori indicati (Vedi INFORMAZIONI MARCATURA CE). All the minimum safety distances are shown on the product data plate and lower values must not be used (See CE MARKING INFORMATION).
  • Seite 59 TERMOSOVRANA - DSA Figura 7 Picture 7 Abbildung 7 Figure 7 Figura 9 Figura 8 Picture 9 Picture 8 Abbildung 9 Abbildung 8 Figure 9 Figure 8 1A - 2A - Forno Figura 10 Oven Backen Picture 10 Four Abbildung 10...
  • Seite 60: Scheda Tecnica

    TERMOSOVRANA - DSA 15. SCHEDA TECNICA 15. TECHNICAL DATA SHEET 15. TECHNISCHE PROTOKOLLE 15. FICHE TECHNIQUE VAST 1 – MANDATA caldaia / DELIVERY central heating / ZUFUHR Kessel / AMENÉE chaudière 2 – RITORNO caldaia / RETURN central heating / RUCKLAUF Kessel / RETOUR chaudière 3 –...
  • Seite 61 Positionsbezeichnung - Nom, Fonction et signature) La NORDICA S.p.A. Via Summano,104 – 36030 MONTECCHIO PRECALCINO (VICENZA) – Tel. 0445 804000 – Fax 0445 804040 Capitale Sociale Euro 8.000.000 I.v. – R.E.A. n. 104860/VI – Codice Fiscale e Partita IVA e Registro Imprese 0182840249 M. VI 007364 http://www.lanordica-extraflame.com...
  • Seite 64 La NORDICA S.p.A. Via Summano, 104 – 36030 Montecchio Precalcino – VICENZA – ITALIA Tel: +39 0445 804000 – Fax: +39 0445 804040 info@lanordica.com...
