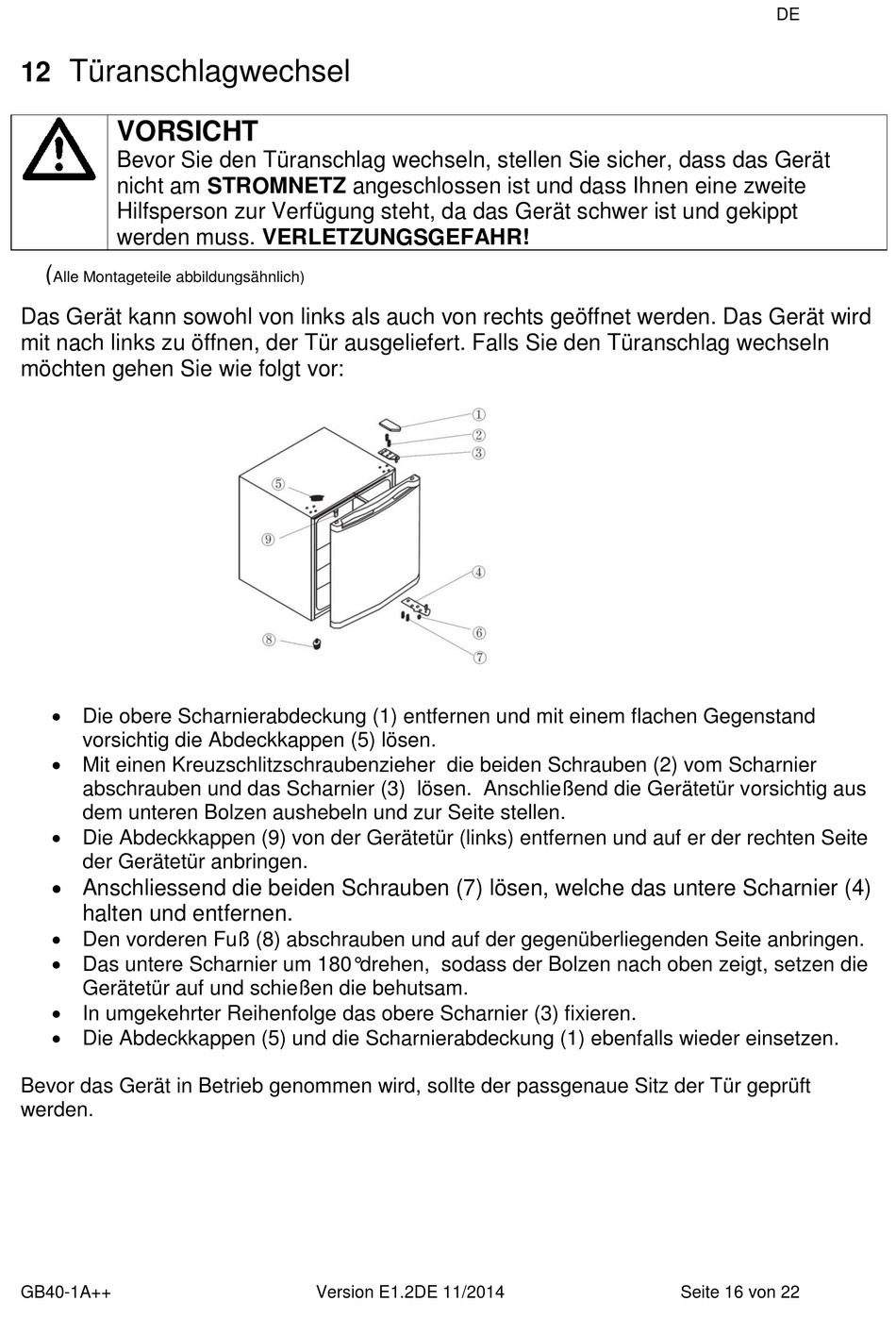

Türanschlagwechsel
12
VORSICHT
Bevor Sie den Türanschlag wechseln, stellen Sie sicher, dass das Gerät
nicht am STROMNETZ angeschlossen ist und dass Ihnen eine zweite
Hilfsperson zur Verfügung steht, da das Gerät schwer ist und gekippt
werden muss. VERLETZUNGSGEFAHR!
(
Alle Montageteile abbildungsähnlich)
Das Gerät kann sowohl von links als auch von rechts geöffnet werden. Das Gerät wird
mit nach links zu öffnen, der Tür ausgeliefert. Falls Sie den Türanschlag wechseln
möchten gehen Sie wie folgt vor:
 Die obere Scharnierabdeckung (1) entfernen und mit einem flachen Gegenstand
vorsichtig die Abdeckkappen (5) lösen.
 Mit einen Kreuzschlitzschraubenzieher die beiden Schrauben (2) vom Scharnier
abschrauben und das Scharnier (3) lösen. Anschließend die Gerätetür vorsichtig aus
dem unteren Bolzen aushebeln und zur Seite stellen.
 Die Abdeckkappen (9) von der Gerätetür (links) entfernen und auf er der rechten Seite
der Gerätetür anbringen.
 Anschliessend die beiden Schrauben (7) lösen, welche das untere Scharnier (4)
halten und entfernen.
 Den vorderen Fuß (8) abschrauben und auf der gegenüberliegenden Seite anbringen.
 Das untere Scharnier um 180°drehen, sodass der Bolzen nach oben zeigt, setzen die
Gerätetür auf und schießen die behutsam.
 In umgekehrter Reihenfolge das obere Scharnier (3) fixieren.
 Die Abdeckkappen (5) und die Scharnierabdeckung (1) ebenfalls wieder einsetzen.
Bevor das Gerät in Betrieb genommen wird, sollte der passgenaue Sitz der Tür geprüft
werden.
