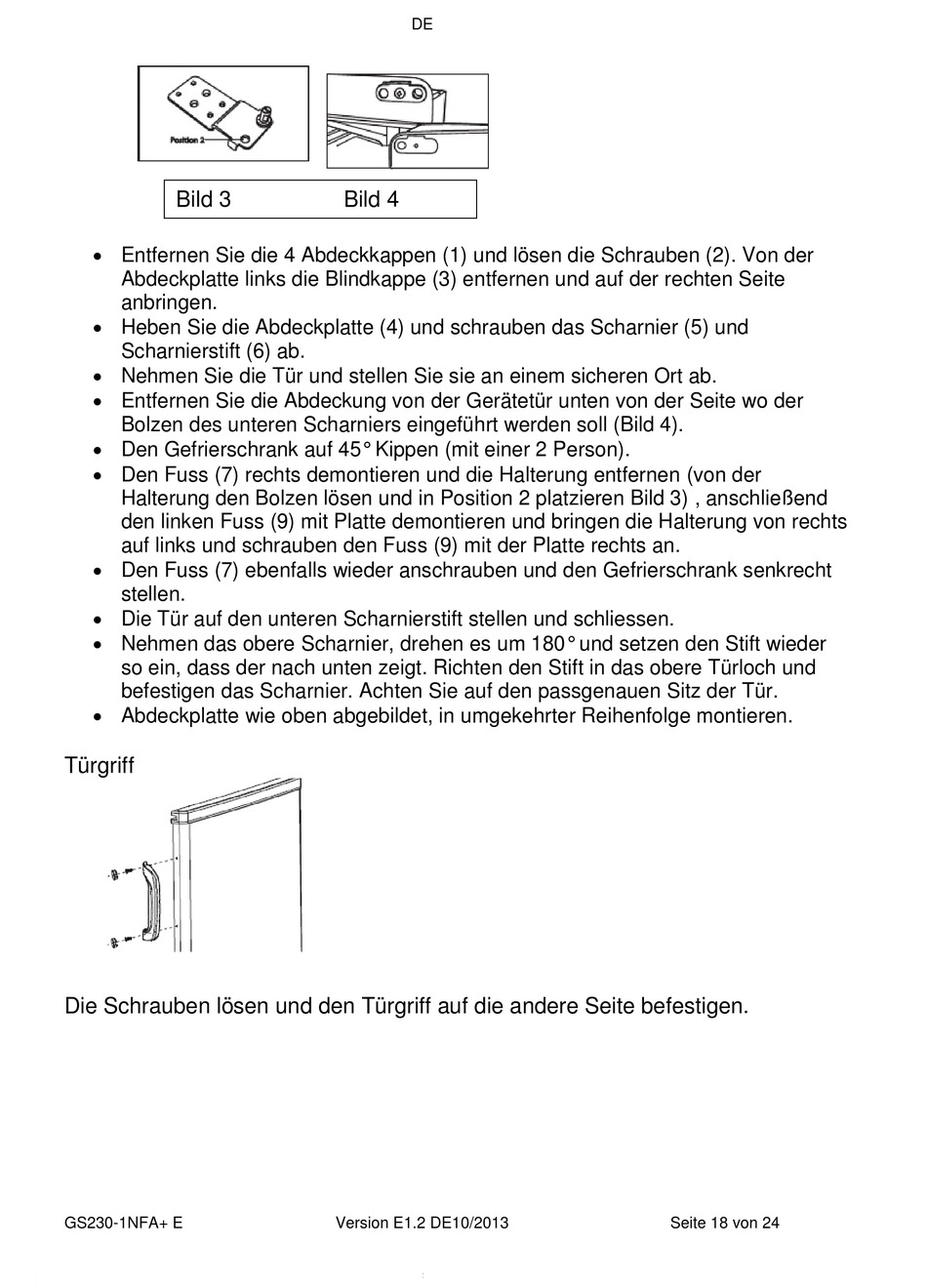

Bild 3
 Entfernen Sie die 4 Abdeckkappen (1) und lösen die Schrauben (2). Von der
Abdeckplatte links die Blindkappe (3) entfernen und auf der rechten Seite
anbringen.
 Heben Sie die Abdeckplatte (4) und schrauben das Scharnier (5) und
Scharnierstift (6) ab.
 Nehmen Sie die Tür und stellen Sie sie an einem sicheren Ort ab.
 Entfernen Sie die Abdeckung von der Gerätetür unten von der Seite wo der
Bolzen des unteren Scharniers eingeführt werden soll (Bild 4).
 Den Gefrierschrank auf 45° Kippen (mit einer 2 Person).
 Den Fuss (7) rechts demontieren und die Halterung entfernen (von der
Halterung den Bolzen lösen und in Position 2 platzieren Bild 3) , anschließend
den linken Fuss (9) mit Platte demontieren und bringen die Halterung von rechts
auf links und schrauben den Fuss (9) mit der Platte rechts an.
 Den Fuss (7) ebenfalls wieder anschrauben und den Gefrierschrank senkrecht
stellen.
 Die Tür auf den unteren Scharnierstift stellen und schliessen.
 Nehmen das obere Scharnier, drehen es um 180° und setzen den Stift wieder
so ein, dass der nach unten zeigt. Richten den Stift in das obere Türloch und
befestigen das Scharnier. Achten Sie auf den passgenauen Sitz der Tür.
 Abdeckplatte wie oben abgebildet, in umgekehrter Reihenfolge montieren.
Türgriff
Die Schrauben lösen und den Türgriff auf die andere Seite befestigen.
GS230-1NFA+ E
DE
Bild 4
