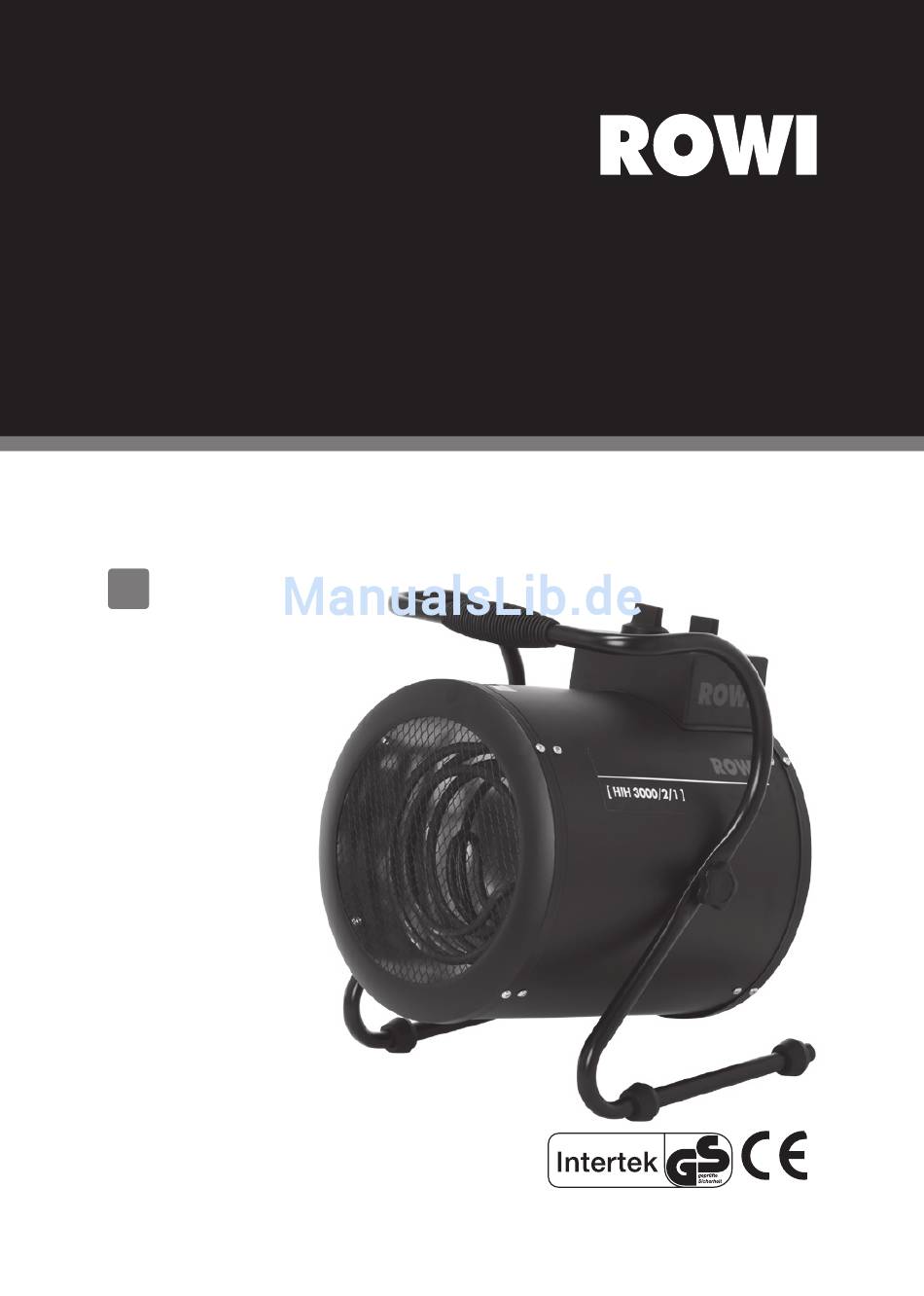

- Seite 1 HIH 2000/ 1/1] 1 03 03 0123 HIH 3000/ 2/1] 1 03 03 0058 HIH 9000/ 2/1] 1 03 03 0059 Bedienungsanleitung...
-
Seite 2: Symbolerklärung
Sehr geehrte Kundin, sehr geehrter Kunde, wir freuen uns, dass Sie sich für ein Qualitätsprodukt aus dem Hause ROWI entschieden haben und danken Ihnen für das uns und unseren Produkten entgegengebrachte Vertrauen. Auf den folgenden Seiten erhalten Sie wichtige Hinweise, die Ihnen eine optimale und sichere Nutzung Ihres Industrie-Heizgebläses erlauben. -
Seite 3: Wichtige Warnhinweise
Wichtige Warnhinweise Kinder fernhalten oder beaufsichtigen. Das Gerät kann von Kindern ab 8 Jahren und von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. -
Seite 4: Allgemeine Sicherheitshinweise
Allgemeine Sicherheitshinweise Eine unsachgemäße Benutzung dieses Gerätes kann schwerwiegende und weit reichende gesundheitliche sowie immense Sachschäden verursachen. Lesen Sie deshalb die folgenden Hinweise sorgfältig durch. Machen Sie sich mit dem Gerät gut vertraut, bevor Sie es in Betrieb nehmen. Nur so kann ein sicherer und einwandfreier Betrieb gewährleistet werden. -
Seite 5: Spezifische Sicherheitshinweise
Netzkabel prüfen. Verwenden Sie das Gerät nicht, wenn das Netzkabel Beschä- digungen aufweist. Wenden Sie sich bei einer Beschädigung des Netzkabels unbedingt an das ROWI Service-Center. Netzkabel nicht zweckentfremden. Ziehen Sie das Gerät nicht am Kabel und benutzen Sie es nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten. - Seite 6 P Der Heizlüfter darf nicht in Umgebungen aufgestellt und betrieben werden, in denen sich Säuren, Dämpfe, explosive oder entflammbare Gase befinden. en Sie bei der Aufstellung die vorgeschriebenen Sicherheitsabstände. Halten Sie zu allen Seiten sowie zu brennbaren Materialien (Möbel, Gardinen etc.) einen Sicherheitsabstand von mind.
-
Seite 7: Inhaltsverzeichnis
Inhaltsverzeichnis Wichtige Warnhinweise Allgemeine Sicherheitshinweise Spezifische Sicherheitshinweise Konformitätserklärung Produktbeschreibung Allgemeines Typenschild Anwendungsbereich und bestimmungsgemäße Verwendung Produktsicherheit Technische Daten Untersagte Anwendungsbereiche Vorbereitung des Produktes für den Betrieb Auspacken des Lieferumfanges Aufbewahren der Originalverpackung Aufstellen des Gerätes Betriebsanleitung Geräteübersicht Inbetriebnahme und Bedienung Einstellung der Temperatur Abschalten des Gerätes Lagerung... -
Seite 8: Konformitätserklärung
Konformitätserklärung Hiermit erklären wir, ROWI Schweißgeräte und Elektrowerkzeuge Vertrieb GmbH Augartenstraße 3, 76698 Ubstadt-Weiher dass die nachfolgend bezeichneten Geräte aufgrund seiner Konzipierung und Bauart, sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen, grundlegenden Sicher heits- und Gesundheitsanforderungen des Produktsicherheitsgesetzes entsprechen. -
Seite 9: Produktbeschreibung

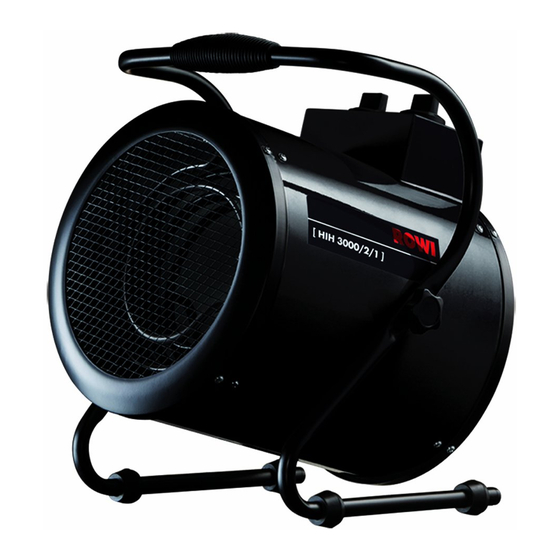

Produktbeschreibung Allgemeines Mobiles, leistungsstarkes Elektro-Heizgerät für vielfältige Einsatzzwecke im Baugewerbe, Landwirtschaft, bei Maler- und Lackierbetrieben und überall dort, wo Heizgeräte für Öl oder Gas unerwünscht oder nicht zulässig sind. Ausgestattet mit Überhitzungsschutz, Spritzwasserschutz, rostfreiem Gehäuse sowie einem leistungsstarkem Ventilator. Die Heizleistung ist zweistufig regelbar. -
Seite 10: Technische Daten
IP-Schutzart Diese Geräte verfügen über die Schutzklasse IPX4. Diese Geräte verfügen über keinen Schutz gegen das Eindringen von Fremdkörpern aber sind gegen allseitiges Spritzwasser geschützt. Technische Daten HIH 2000/1/1 Netzanschluss 220 - 240 V ~ 50 Hz Max. Heizleistung 2000 W Heizstufen 1 Stufe (2000 W) Schutzart... -
Seite 11: Untersagte Anwendungsbereiche
Untersagte Anwendungsbereiche P Verwenden Sie, bei Nutzung des Gerätes im Außenbereich ein dafür zugelassenes Verlängerungskabel. Das Verlängerungskabel muss einen Querschnitt von mind. 3G1,0 mm² (HIH 2000/1/1), 3G1,5 mm² (HIH 3000/2/1), 4G2,5 mm² (HIH 9000/2/1) besitzen. P Dieses Gerät ist ausschließlich zur Bautrocknung und zur Beheizung von Räumen geeignet. -
Seite 12: Betriebsanleitung
Betriebsanleitung Geräteübersicht Abb. 1: Geräteübersicht (modellabhängig) Bezeichnung Tragebügel Bedieneinheit Luftausgang Gehäuse Tab. 4: Gerätebeschriftung 12/24... -
Seite 13: Inbetriebnahme Und Bedienung
Abb. 2: Bedieneinheit Bezeichnung Heizstufenschalter Temperaturregler (Thermostat) Tab. 5: Beschriftung Bedieneinheit Inbetriebnahme und Bedienung Das Gerät benötigt eine Aufheizzeit von ca. 8 min. Nachdem Sie die Verpackung entfernt sowie die Bedien- und Sicherheitshinweise gelesen haben kann das Gerät in Betrieb genommen werden. Gehen Sie dabei wie folgt beschrie- ben vor: 1. -
Seite 14: Einstellung Der Temperatur
2. Schalten Sie nun das Gerät ein, indem Sie den Heizstufenschalter (siehe Abb. 2, Nr.1) auf die gewünschte Position bringen. Dabei gilt: Aus-Stellung Befindet sich der Heiztufenschalter in dieser Position, dann ist das Gerät ausgeschaltet. Lüfter-Stellung Befindet sich der Heizstufenschalter in dieser Position, wird lediglich das Lüfterrad betrieben. -
Seite 15: Lagerung
Warten Sie, bis das Gerät abgekühlt ist bevor Sie es abdecken oder wegstellen. Beachten Sie, dass bei Modell HIH 3000/2/1 und HIH 9000/2/1 der Lüfter wie der startet, wenn der Heizstufenschalter auf Pos."0" steht, das Netzkabel jedoch noch steckt. Hierbei handelt es sich um eine Sicherheitsfunktion, welche zum Kühlen der Heizspirale dient. -
Seite 16: Instandhaltung
Wartungsarbeiten, die nicht in Kapitel 4.2 - 4.3 aufgeführt sind, dürfen nur durch das ROWI Service-Center (siehe Kapitel 5) durchgeführt werden. Bei Wartungsarbeiten inner- halb der ersten 24 Monate, die von nicht durch ROWI autorisierten Personen und Unter- nehmen durchgeführt wurden, verfallen sämtliche Gewährleistungsansprüche. -
Seite 17: Gewährleistung
Ansprüche, die über die kostenlose Fehlerbeseitigung hinausgehen, wie z. B. Schadensersatz- Ansprüche sind nicht Bestandteil des Gewährleistungsumfanges. Abwicklung Sollten beim Betrieb Ihres ROWI-Produktes Probleme auftreten, gehen Sie bitte wie folgt vor: 1. Bedienungsanleitung lesen Die meisten Funktionsstörungen werden durch eine fehlerhafte Bedienung verursacht. - Seite 18 Service-Leistung ggf. im Rahmen der Gewährleistung abgewickelt werden. P Service-Formular anbringen Befestigen Sie das ausgefüllte Service-Formular gut sichtbar, außen auf der Transport- verpackung. P Gerät einsenden Erst nach Rücksprache mit dem ROWI Service-Center senden Sie das Gerät an folgende Adresse: ROWI Schweißgeräte und Elektrowerkzeuge Vertrieb GmbH Service-Center Augartenstraße 3...
-
Seite 19: Ersatz- Und Ausstattungsteile
Ersatz- und Ausstattungsteile Abb. 3a: Explosionszeichnung Modell HIH 2000/1/1 Pos. Bezeichnung Artikel-Nummer Frontgitter 4 03 03 0819 Heizelement 4 03 03 0820 Befestigungsringe 4 03 03 0821 Drehknöpfe 4 03 03 0822 Kontrollleuchte 4 03 03 0823 Steuerkasten 4 03 03 0824 Temperaturfühler 4 03 03 0825 Schalter... - Seite 20 Abb. 3b: Explosionszeichnung Modell HIH 3000/2/1 Pos. Bezeichnung Artikel-Nummer Abdeckung Frontgitter 4 03 03 0523 Frontgitter 4 03 03 0524 Heizelement (Spirale) 4 03 03 0525 Inneres Gehäuse 4 03 03 0526 Thermostat (zeitverzögert 45°) 4 03 03 0527 Thermostat 85° 4 03 03 0528 Ablageplatte Temperaturfühler 4 03 03 0529...
- Seite 21 Kabelverschraubung 4 03 03 0539 Pos. Bezeichnung Artikel-Nummer Lüfterrad 4 03 03 0066 Motorhalterung 4 03 03 0540 Motor 4 03 03 0541 21+22 Gummischutz 4 03 03 0542 Drehknopf zur Winkeleinstellung 4 03 03 0543 Niete 4 03 03 0544 Netzkabel 4 03 03 0545 Verbindungsstück...
- Seite 22 4 03 03 0577 Halterhaken Heizelement 4 03 03 0578 Tab. 8c: Ersatzteilliste Modell HIH 9000/2/1 Bitte beachten Sie, dass einige Ersatzteile nicht bei ROWI erhältlich bzw. nicht einzeln austauschbar sind. Weitere Informationen hierzu erhalten Sie beim ROWI Service-Center. 22/24...
-
Seite 23: Entsorgung
Entsorgung Die Verpackung sowie sämtliche Verpackungsmaterialien bestehen aus umweltfreundlichen, zu 100 % recyclingfähigen Materialien. Korrekte Entsorgung dieses Produktes Innerhalb der EU weist dieses Symbol darauf hin, dass dieses Produkt nicht über den Hausmüll entsorgt werden darf. Altgeräte enthalten wertvolle recyclingfähige Materi- alien, die einer Wiederverwertung zugeführt werden sollten und um der Umwelt bzw. - Seite 24 Contact ROWI Schweißgeräte und Elektrowerkzeuge Vertrieb GmbH Augartenstraße 3 76698 Ubstadt-Weiher Germany www.rowi.de...
