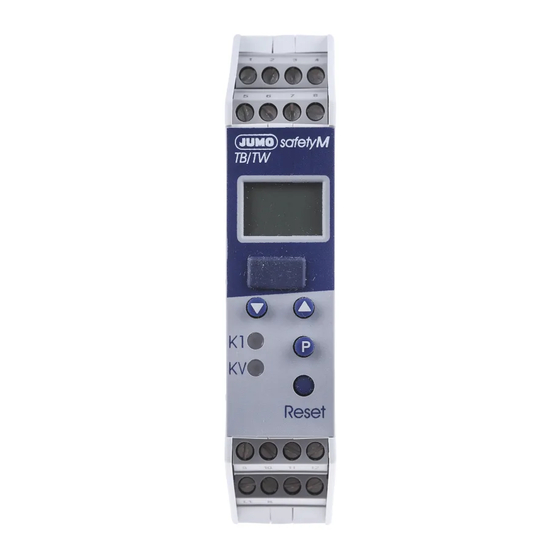

- Seite 1 JUMO safetyM TB/TW Temperaturbegrenzer, Temperaturwächter, nach DIN EN 14597 B 701160.0 Betriebsanleitung 2014-06-12 /00506178...
-
Seite 2: Bedienübersicht
Bedienübersicht C111...C122 siehe Kapitel 7 „Konfigurationsebene“... -
Seite 3: Inhaltsverzeichnis
Inhalt Bedienübersicht ............. 2 Kurzbeschreibung . - Seite 4 C111 Analogeingänge ............20 C112 Einstellung für Doppelthermoelement .
- Seite 5 Inhalt Fühler für Betriebsmedium Luft ..........36 Fühler für Betriebsmedium Wasser und Öl .
-
Seite 6: Kurzbeschreibung
1 Kurzbeschreibung 2014-06-12 Kurzbeschreibung Temperaturbegrenzer (TB) und Temperaturwächter (TW) überwachen thermische Prozesse in Anlagen daraufhin, ob der Messwert einen einstellbaren Grenzwert über- oder unterschreitet. Diese Grenzwertüberschreitung wird von der eingebauten LED K1 signalisiert und das eingebaute Relais schaltet die Anlage in einen betriebssicheren Zustand (Alarmbereich). -
Seite 7: Geräteausführung Identifizieren
Telefon: +43 1 610610 Telefon: +41 44 928 24 44 Telefon: +49 661 6003-300 oder -653 oder -899 Telefax: +43 1 6106140 Telefax: +41 44 928 24 48 Telefax: +49 661 6003-881729 E-Mail: info@jumo.at E-Mail: info@jumo.ch E-Mail: service@jumo.net 2 Geräteausführung identifizieren 2014-06-12... - Seite 8 2 Geräteausführung identifizieren 2014-06-12 Grundtyp 701160 Temperaturbegrenzer (TB) /Temperaturwächter (TW) Ausführung werkseitig eingestellt nach Kundenangaben konfiguriert Schaltverhalten 0151 Temperaturwächter invers 0152 Temperaturwächter direkt 0153 Temperaturbegrenzer invers 0154 Temperaturbegrenzer direkt Messeingang (programmierbar) Pt100 in 3-Leiterschaltung Pt100 in 2-Leiterschaltung Pt1000 in 2-Leiterschaltung Pt1000 in 3-Leiterschaltung 2xPt100 für Differenzmessung W3Re-W25Re „D“...
-
Seite 9: Lieferumfang
0153 - 001 - werkseitig Lieferumfang JUMO safetyM TB/TW in der bestellten Ausführung 1 Betriebsanleitung 70.1160.0 Alle erforderlichen Einstellungen sind in der vorliegenden Betriebsanleitung beschrieben. Durch Manipulationen, die nicht in der Betriebsanleitung beschrieben oder ausdrücklich verboten sind, gefährden Sie Ihren Anspruch auf Gewährleistung! Bitte setzen Sie sich bei Problemen mit der nächsten Niederlassung oder dem Stammhaus in Verbindung. -
Seite 10: Montage, Demontage
3 Montage, Demontage 2014-06-12 Montage, Demontage Das Gerät wird auf einer Hutschiene 35 mm DIN EN 60715 von vorne eingerastet. Schraubendreher in Entriegelungsschlitz einstecken, zum Gerät hin drücken und nach unten aus der Hutschiene schwenken. -
Seite 11: Montageort
Montageort Sollte möglichst erschütterungsfrei sein, damit sich die Schraubanschlüsse nicht lösen können! Sollte frei von aggressiven Medien, wie z. B. starken Säuren und Laugen sein und möglichst frei von Staub, Mehl oder anderen Schwebestoffen, damit die Kühlungsschlitze nicht verstopfen können! Dicht-an-dicht-Montage 10 cm Mindestabstand von oben beachten, damit der Entriegelungsschlitz oben mit einem Schraubendreher zugänglich ist. -
Seite 12: Elektrischer Anschluss
4 Elektrischer Anschluss 2014-06-12 Elektrischer Anschluss Installationshinweise Das Gerät ist mit elektronischen Bauelementen bestückt, die bei elektrostatischer Entladung zerstört werden können. Daher ist bei Montage-, Wartungs- oder Servicearbeiten an dem Gerät auf ausreichende elektrostatische Entladung des Personals zu achten. Alle Ein- und Ausgangsleitungen ohne Verbindung zum Spannungsversorgungsnetz müssen mit geschirmten und ver- drillten Leitungen verlegt werden. -
Seite 13: Anschlussplan
Anschlussplan Der Anschluss erfolgt über Schraubklemmen für Litze mit einem Querschnitt von 0,2 ... 2,5mm Spannungsversorgung DC: Spannungsversorgung AC: 4 Elektrischer Anschluss 2014-06-12... - Seite 14 4 Elektrischer Anschluss 2014-06-12 Spannungsversorgung lt. Typenschild L1 Außenleiter N Neutralleiter Analogeingänge Thermoelement/ Doppel-Thermoelement (sicherheitsgerichtet geprüft) Widerstandsthermometer in Zweileiterschaltung (sicherheitsgerichtet geprüft) oder KTY11-6 PTC in Zweileiterschaltung Bei Widerstandsthermometer in Zweileiter- schaltung muss bei größeren Leitungs- längender Leitungswiderstand eingegeben werden. Setup-Programm: editieren =>...
- Seite 15 Analogeingänge 0... 20 mA (4) ... 20 mA (sicherheitsgerichtet geprüft) 0(2) ... 10 V Binäreingang zum Anschluss an potenzialfreien Kontakt Binärausgang DC 24V/20 mA (kurzschlussfest) Relaisausgang Relais mit Schmelzsicherung für Schließerkontakt Ö 3,15AT 4 Elektrischer Anschluss 2014-06-12...
-
Seite 16: Gerät In Betrieb Nehmen
5 Gerät in Betrieb nehmen 2014-06-12 Gerät in Betrieb nehmen Anzeige- und Bedienelemente Spannungsversorgung anlegen, alle Segmente leuchten 4s lang dauerhaft (Segmenttest). Ist am Gerät alles korrekt angeschlossen, zeigt es je nach Konfiguration den Grenzwert, Messwert oder Voralarm an. Erscheint eine Alarm- oder Fehlermeldung, siehe Kapitel 11 „Alarmmeldungen“. LC-Display 4-stellige Siebensegmentanzeige für Zahlenwerte oben... -
Seite 17: Anzeige Nach Dem Einschalten
Anzeige nach dem Einschalten Welcher Wert angezeigt werden soll, ist einstellbar in Kapitel 7.6 „C116 Anzeige nach dem Einschalten“ Parameter auswählen und editieren (Plausibilitätsanforderung für Eingabewerte) In der Normalanzeige werden die Werte angezeigt. Zum Editieren eines Wertes, wie hier z.B. der Grenzwert AL, Schritte 1...4 durchführen länger als 2 sec drücken 1. -
Seite 18: Editieren Abbrechen
5 Gerät in Betrieb nehmen 2014-06-12 Editieren abbrechen wird das Editieren abgebrochen und der ursprüngliche Wert bleibt erhalten. Alarme quittieren (nur für Temperaturbegrenzer TB) Voraussetzung : C114 = 0 oder C114 = 1 Taste (Reset) mit geeignetem Werkzeug drücken... - Seite 19 5 Gerät in Betrieb nehmen 2014-06-12...
-
Seite 20: Parameterebene
6 Parameterebene 2014-06-12 Parameterebene In dieser Ebene befinden sich die Parameter AL, VA, ALD und DF, die z.B. für Bedienpersonal werkseitig frei zugänglich sind. Aus der Normalanzeige heraus Taste länger als 2 sec drücken und AL erscheint. Mit dem Setup-Programm ist diese Ebene verriegelbar. Kapitel 10.3 „Zugangscode aktivieren“... -
Seite 21: Konfigurationsebene
Konfigurationsebene In der folgenden Tabelle sind alle Parameter der Konfigurationsebene C111...C122 aufgeführt. Nicht benötigte Parameter werden automatisch ausgeblendet. Aus der Normalanzeige heraus Taste länger als 2 sec drücken und AL erscheint. Taste nochmals länger als 2 sec drücken und C111 erscheint. Jeder erneute Druck auf Taste schaltet zum nächsten Parameter weiter. -
Seite 22: C111 Analogeingänge
7 Konfigurationsebene 2014-06-12 C111 Analogeingänge Einstellbereich für AL: Grenzen für Analogeingang Bemerkung (über Setup Messbereichsunter- einschränkbar) /-überschreitung Pt 100 in Dreileiterschaltung -1999 ... +9999°C -205°C/ +855°C DIN EN 60751 Pt 1000 in Dreileiterschaltung -1999 ... +9999°C -205°C/ +855°C DIN EN 60751 KTY11-6 PTC Fühler in Zweileiterschaltung -1999 ... - Seite 23 Einstellbereich für AL: Grenzen für Analogeingang Bemerkung (über Setup Messbereichsunter- einschränkbar) /-überschreitung Befindet sich die Anlage im Gutbereich ist das Relais aktiv und die LED K1 leuchtet grün. Verlässt die Anlage den Gutbereich, schaltet das Relais ab und die LED K1 leuchtet rot. 7 Konfigurationsebene 2014-06-12...
- Seite 24 7 Konfigurationsebene 2014-06-12 Einstellbereich für AL: Grenzen für Analogeingang Bemerkung (über Setup Messbereichsunter- einschränkbar) /-überschreitung W3Re-W25Re „D“ Thermoelement -1999 ... +9999°C ... +2500°C Cu-CuNi „T“ Thermoelement DIN EN 60584 -1999 ... +9999°C -205 ... +405°C Fe-CuNi „J“ Thermoelement DIN EN 60584 -1999 ...
-
Seite 25: C112 Einstellung Für Doppelthermoelement
C112 Einstellung für Doppelthermoelement Ist nur vorhanden, wenn C111 auf 037 ... 048 eingestellt ist. Kapitel 7.1 „C111 Analogeingänge“ Doppelthermoelement Bemerkung nein Fühlerkurzschluss wird nicht erkannt! Kann einen Fühlerkurzschluss erkennen C113 Einheit, Nachkommastelle Einheit, Nachkommastelle Bemerkung °C, keine Nachkommastelle Bei der Umstellung der Einheit auf °F wird der °C, eine Nachkommastelle Messwert umgerechnet. -
Seite 26: C115 Schaltverhalten
7 Konfigurationsebene 2014-06-12 C115 Schaltverhalten Schaltverhalten Bemerkung invers Bei Überschreitung des Grenzwertes AL schaltet das eingebaute Relais AUS. Die LED K1 leuchtet rot und im Display blinkt der Grenzwert. Der Temperaturbegrenzer bleibt in diesem Zustand, auch wenn der Messwert unter den Grenzwert AL absinkt. - Seite 27 Schaltverhalten Bemerkung direkt Bei Unterschreitung des Grenzwertes AL schaltet das eingebaute Relais AUS. Die LED K1 leuchtet rot und im Display blinkt der Grenzwert. Der Temperaturbegrenzer bleibt in diesem Zustand, auch wenn der Messwert über den Grenzwert AL ansteigt. Erst wenn die Taste „Reset“ mit einem Werkzeug gedrückt wird oder bei entsprechender Konfiguration des Binäreingangs ein Schalter betätigt wird, schaltet das Relais wieder EIN und die LED K1 leuchtet grün.
-
Seite 28: C116 Anzeige Nach Dem Einschalten
7 Konfigurationsebene 2014-06-12 C116 Anzeige nach dem Einschalten Normalanzeige Bemerkung Grenzwert Kapitel „Bedienübersicht“ Messwert Voralarm Grenzwert für Differenz Nur einstellbar, wenn C111 = 24 (Differenzmessung) eingestellt ist. Differenz Messwert 2 C117 Funktion Binäreingang Funktion Binäreingang Bemerkung ohne Funktion Entriegelung Der Binäreingang hat die gleiche Funktion, wie die Taste „Reset“ Tastaturverriegelung Zum Schutz gegen unbefugte Gerätebedienung Ebenenverriegelung... -
Seite 29: C118 Anzeigenabschaltung Nach Timeout
C118 Anzeigenabschaltung nach Timeout Anzeigenabschaltung Bemerkung inaktiv Anzeige ist dauernd eingeschaltet. aktiv Anzeige schaltet nach Timeout aus und erscheint wieder, sobald eine Taste betätigt wird. C119 Funktion Voralarm Das Voralarmsignal wird über LED KV signalisiert und wird gleichzeitig am Binärausgang ausgegeben. Das Schaltverhalten kann als Absolutwert oder Abstand zum Grenzwert (relativ) konfiguriert werden. -
Seite 30: Scl, Sch, Al Lo, Al Hi, Offs, Hys1, Hys2
7 Konfigurationsebene 2014-06-12 7.10 SCL, SCH, AL LO, AL HI, OFFS, HYS1, HYS2 Funktion Bemerkung Wertebereich (werkseitige Einstellung fett) untere Grenze Einheitssignal nur wenn C111 mit 52, 53, 63, 71 eingestellt ist -1999 ... 0 ... +9999 obere Grenze Einheitssignal nur wenn C111 mit 52, 53, 63, 71 eingestellt ist -1999 ... -
Seite 31: C 121 Zählerstand Für Relais-Schaltspiele
7.12 C 121 Zählerstand für Relais-Schaltspiele Wertebereich Bedeutung (werkseitige Einstellung fett) Zählerstand für Relais-Schaltspiele 0 ... 9999 Hier wird der aktuelle Zählerstand für Relais-Schaltspiele angezeigt. Ist die unter C120 eingestellte Grenzwert (werkseitig 1000) erreicht, wird die Fehlermeldung 0001 ausgegeben und das Relais fällt ab. Wird dieser Fehler quittiert, beginnt die Zählung erneut von 0 an. -
Seite 32: Technische Daten
8 Technische Daten 2014-06-12 Technische Daten Analogeingänge Widerstandsthermometer Bezeichnung Messbereich Genauigkeit Pt 100 DIN EN 60751 -200 … +850°C 0,1% KTY11-6 -50 ... +150 °C Pt 1000 DIN EN 60751 -200 … +850°C 0,1% Anschlussart Zwei-, Dreileiterschaltung Abtastrate 210 ms Eingangsfilter digitales Filter 2. - Seite 33 NiCrSi-NiSi „N“ DIN EN 60584 -100 … +1300°C 0,4% Pt10Rh-Pt „S“ DIN EN 60584 0 … +1768°C 0,4% Pt13Rh-Pt „R“ DIN EN 60584 0 … +1768°C 0,4% Pt30Rh-Pt6Rh „B“DIN EN 60584 300 … 1820°C 0,4% W3Re-W25Re „D“ 0 ... 2495°C 0,4% Vergleichsstelle Pt 100 intern...
-
Seite 34: Messkreisüberwachung
8 Technische Daten 2014-06-12 Messkreisüberwachung Widerstandsther- Doppelthermo- Thermo- Strom 0 ... 20 mA, 4 ... 20mA mometer elemente elemente Spannung 0 ... 10 V, 2 ... 10 V und KTY11-6 Messbereichsüber- wird erkannt und -unterschreitung LED K1 und KV leuchten; im Display blinkt „9999“ Fühler- und wird erkannt wird erkannt bei 4…20mA... -
Seite 35: Binärausgänge
Binärausgänge 1 Relais 100000 Schaltungen bei einer Schaltleistung von 3A /230V, 50Hz ohmsche Last Kontaktschutzbeschaltung: Schmelzsicherung 3,15AT im Polzweig innerhalb des Gerätes eingebaut 1 Binärausgang Logiksignal DC 24V/20mA kurzschlussfest Spannungsversorgung Spannungsversorgung AC/DC 20 ... 30V, 48 ... 63Hz AC 110...240V, +10/-15%, 48 ... 63Hz Leistungsaufnahme 5 VA Prüfspannungen nach EN 60730, Teil 1... -
Seite 36: Elektrische Sicherheit
8 Technische Daten 2014-06-12 Elektrische Sicherheit Luft- / Kriechstrecken ≥ / ≥ Netz zu Elektronik und Fühler 6 mm 8 mm ≥ / ≥ Netz zu Relais 6 mm 8 mm ≥ / ≥ Relais zu Elektronik und Fühler 6 mm 8 mm Elektrische Sicherheit nach DIN EN 14597 (DIN EN 60730-2-9) -
Seite 37: Gehäuse
Gehäuse Material Polyamid (PA 6.6) Schraubanschluss Schraubklemme 0,2 … 2,5mm Montage auf Hutschiene 35mm x 7,5mm nach DIN EN 60715 Einbaulage senkrecht Gewicht ca. 160g Schutzart IP 20 nach DIN EN 60529 8.10 Zulassungen/Prüfzeichen Prüfzeichen Prüfstelle Zertifikate/Prüfnummern Prüfgrundlage gilt für DIN CERTCO TW/TB 1206 08 DIN EN 14597... -
Seite 38: Din-Zugelassene Fühler
9 DIN-zugelassene Fühler 2014-06-12 DIN-zugelassene Fühler Fühler für Betriebsmedium Luft Hinweis: Wegen der Ansprechgenauigkeit ist die Verwendung nur ohne Schutzhülsen (Tauchhülsen) zulässig. aktuelle Typenbezeichnung alte Typen- Fühlerart Temperaturbereich Nennlänge mm Prozessanschluss bezeichnung Widerstandsthermometer Typenblatt 90.2006 902006/65-228-1003-1-15-500-668/000 1 x Pt100 -170 ... +700°C 902006/65-228-1003-1-15-710-668/000 902006/65-228-1003-1-15-1000-668/000 1000... -
Seite 39: Fühler Für Betriebsmedium Wasser Und Öl
901006/66-953-1046-6-250-668/000 90.027 1 x PT30Rh-PT6Rh, Typ „B“ 600 ... 1500°C 901006/66-953-1046-6-355-668/000 90.028 901006/66-953-1046-6-500-668/000 90.029 901006/66-953-2046-6-250-668/000 90-D-027 2 x PT30Rh-PT6Rh, Typ „B“ 600 ... 1500°C 901006/66-953-2046-6-355-668/000 90-D-028 901006/66-953-2046-6-500-668/000 90-D-029 Fühler für Betriebsmedium Wasser und Öl Hinweis: Wegen der Ansprechgenauigkeit ist die Verwendung nur ohne Schutzhülsen (Tauchhülsen) zulässig. aktuelle Typenbezeichnung alte Typen- Fühlerart... - Seite 40 9 DIN-zugelassene Fühler 2014-06-12 Hinweis: Wegen der Ansprechgenauigkeit ist die Verwendung nur mit werkseitig mitgelieferten Schutzhülsen (Tauchhülsen) zulässig. aktuelle Typenbezeichnung alte Typen- Fühlerart Temperaturbereich Nennlänge mm Prozessanschluss bezeichnung Widerstandsthermometer (Typenblatt 90.2006) 2 x Pt100 902006/53-505-2003-1-12-190-815/000 90D239-F03 -40 ... +400 °C 902006/53-507-2003-1-12-100-815/000 90.239-F02 2 x Pt100...
-
Seite 41: Fühler Für Betriebsmedium Luft, Wasser Und Öl
Fühler für Betriebsmedium Luft, Wasser und Öl Hinweis: Wegen der Ansprechgenauigkeit ist die Verwendung nur ohne Schutzhülsen (Tauchhülsen) zulässig. aktuelle Typenbezeichnung alte Typen- Fühlerart Temperaturbereich Einbaulänge mm Prozessanschluss bezeichnung Widerstandsthermometer (Typenblatt 90.2006) 90.2006/10-390-1003-1-8-250-104/000 90.210-F95 1 x Pt100 max. 300°C Thermoelemente (Typenblatt 90.1006) 901006/45-551-2043-2-xxxx-11-xxxx 2 x NiCr-Ni, Typ „K“... - Seite 42 9 DIN-zugelassene Fühler 2014-06-12...
-
Seite 43: Setup Programm
Setup Programm Das Programm und das Interface mit Adapter sind als Zubehör erhältlich und bieten folgende Möglichkeiten: einfache und komfortable Parametrierung und Archivierung über PC einfaches Duplizieren der Parameter bei Geräten gleichen Typs 10.1 Hard- und Softwaremindestvoraussetzungen: PC Pentium III oder höher 128 MB RAM, 16 MB freier Festplattenspeicher CD-ROM Laufwerk freie USB-Schnittstelle, Mausanschluss... -
Seite 44: Zugangscode Aktivieren
10 Setup Programm 2014-06-12 10.3 Zugangscode aktivieren Werkseitig ist keine Ebenenverriegelung im Gerät aktiv. Nur über Setup Programm kann der Zugangscode aktiviert werden. Im Setup-Programm für den Zugangscode einen anderen Wert als „0“ eingegeben und ins Gerät übertragen Jetzt ist die Parameterebene und die Konfigurationsebene am Gerät nur mit dem korrekten Zugangscode zugänglich. Tasten 2 Sekunden lang drücken (Parameterebene) In der unteren Anzeige erscheint „Code“... -
Seite 45: Alarmmeldungen
Alarmmeldungen Abwechselnd mit der Temperaturanzeige können folgende Alarmmeldungen angezeigt werden: Alarmanzeige Ursache Abhilfe 9999 blinkt Messwertüberschreitung Fühler und Anschlussleitung auf Beschädigung oder Der Messwert ist zu groß, liegt ausser- Kurzschluss überprüfen halb des Messbereichs oder der Fühler Kapitel 4.2 „Anschlussplan“ ist gebrochen. -
Seite 46: Fehlermeldungen
Mit Taste Reset quittieren schreitet -999 und liegt damit ausserhalb des 3-stelligen Anzeigebereiches. sollte das nicht helfen, Gerät einschicken 0004 Kalibrierkonstante Das Gerät muss bei JUMO repariert werden. Gerät einschicken Kapitel 2.1 „Serviceadressen“ 0005 Konfigurationsdaten Wert nicht darstellbar (zu gross oder klein) - Seite 47 0009 Checksumme Kalibrierdaten Das Gerät muss bei JUMO repariert werden. Gerät einschicken 0010 Checksumme Konfigurationsdaten Kapitel 2.1 „Serviceadressen“ 0011 Register - Fehler 0012 RAM-Fehler 0013 ROM-Fehler 0014 Programmablauffehler aufgetreten 0015 Watchdog-Reset aufgetreten 0016 Überspannung Höhe der Netzspannung nachmessen Sekundärspannung zu groß...
-
Seite 48: Wa Ist Wenn.
13 Was ist wenn... 2014-06-12 Was ist wenn... Beschreibung Ursache Abhilfe In der Anzeige erscheint: Setup-Programm überträgt Daten. Datenübertragung abwarten Während der Datenübertragung wird kurzzeitig die Überwachungsfunktion ausgeschaltet und das Gerät neu gestartet. Der Messwert blinkt in Das Gerät befindet sich im Alarmbereich Taste 2x drücken und Grenzwert über- Der Messwert blinkt in der Anzeige und liegt je... - Seite 49 Klemme 9 defekt. prüfgerät messen. schaltet nicht durch Klemme 9 und 12 muss im Ruhezustand mit einem Durchgangsprüfgerät messen Das Gerät muss bei JUMO repariert wer- den. Kapitel 2.1 „Serviceadressen“ Doppel LED leuchtet interner Systemfehler - Spannungsversorgung aus- und wiederein- schalten (grün und rot gleichzeitig)
- Seite 50 13 Was ist wenn... 2014-06-12...
